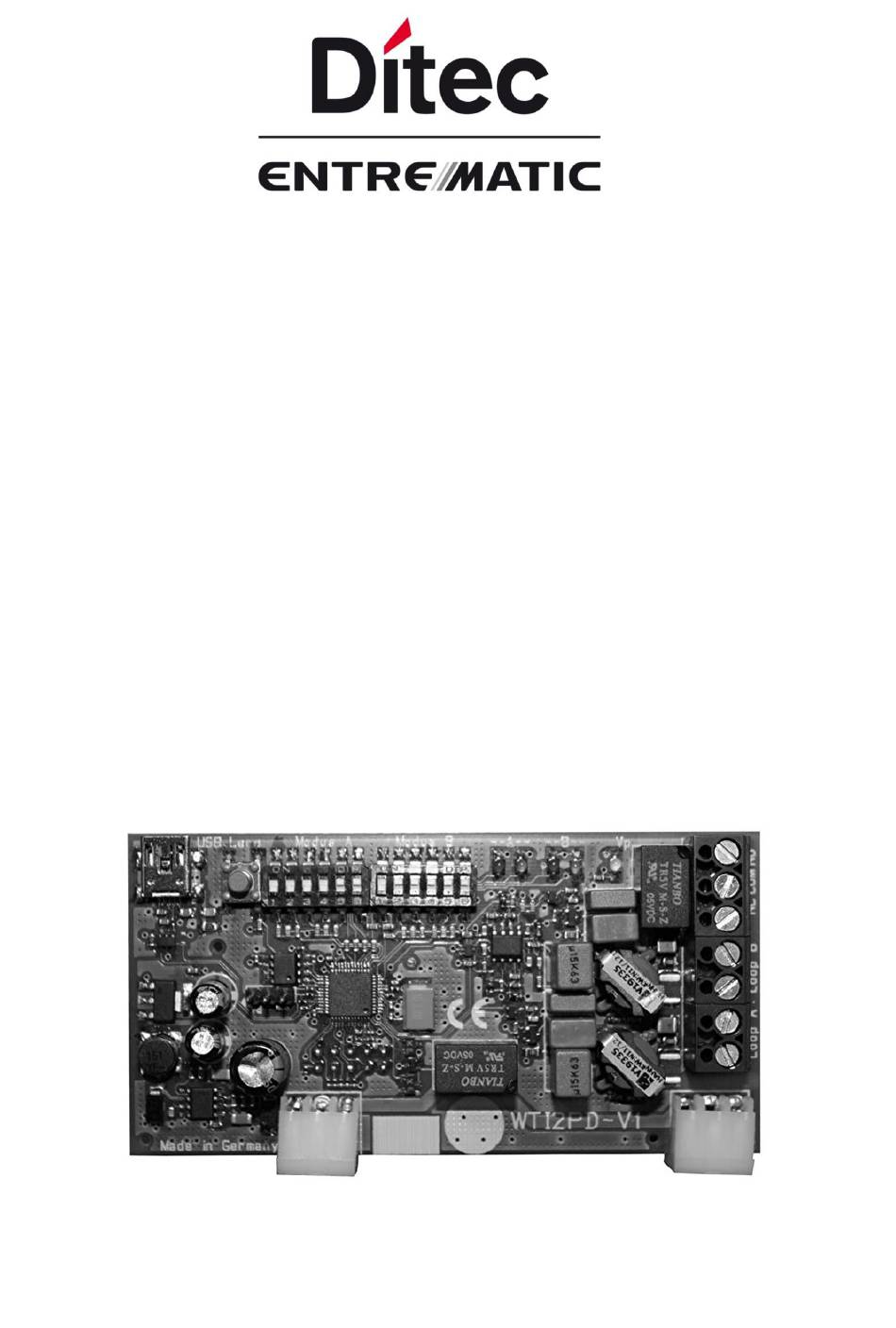

- Page 1 Mode d'emploi Détecteur à boucle inductive carte modulaire 2-canaux LAB92S 02/2013...
- Page 2 Table des matières 1.0 Instructions et conseils de sécurité ............3 2.0 En général ........................4 3.0 Schéma de raccordement LAB92S ................4 4.0 Afficheurs lumineux à LED sur la carte électronique ..........5 5.0 Réglage des modes de fonctionnement..............5 6.0 Mise en service ......................
- Page 3 1.0 Instructions et conseils de sécurité Le détecteur à boucle magnétique à été conçu et développé selon les réglementations suivantes: Durabilité pendant pannes, secteur domestique EN61000-6-1:2007-10 Durabilité pendant pannes, secteur industriel EN61000-6-2:2006-3 Emissions parasites, zone résidentielle et EN61000-6-3:2007-09 petites entreprises Émissions parasites, industrie EN61000-6-4:2007-09 Sécurité...
- Page 4 2.0 En général Le détecteur à boucle magnétique LAB92S peut être utilisé pour 1 ou 2 boucles magnétiques. Un relais avec contact normalement ouvert est disponible pour la sortie de l'état de la boucle d'induction A. Un relais avec contact inverseur est disponible pour la sortie de l'état de la boucle d'induction B.
- Page 5 4.0 Lumières LED sur la platine Description Couleur Fonction Jaune S’allume quand il y a de la tension Boucle A Rouge Allumé La boucle A est défectueuse ou un commutateur DIP a été réglé. Clignote La boucle A se calibre Eteint La boucle A est en service Vert...
- Page 6 Sensibilité DIP1 DIP2 1:400 1:1800 1:5000 1:12800 Temps de détection DIP3 5 minutes infini Fréquence DIP4 Fréquence haute Fréquence basse Fonctionnement DIP5 DIP6 Désactivé Impulsion lors de la conduite sur Impulsion de descente Présence 6.0 mise en service Le LAB92S est raccordé comme indiqué sur le schéma de raccordement (page 4). Le mode de fonctionnement souhaité...
- Page 7 7.0 Instructions pour la pose des boucles d'induction Les règles suivantes doivent être respectées : La taille de la boucle doit être adaptée au véhicule à détecter. Il doit avoir la forme et la dimension du véhicule. Afin de pouvoir reconnaître des bicyclettes, il faut mieux placer la boucle diagonalement ou de travers dans le sens de conduite.
- Page 8 Indications pour la boucle : Utilisez une boucle flexible étamée en cuivre avec un diamètre d’au moins 1,5 mm L’isolation doit être résistante à l’eau, à l’huile, aux carburants, au sel, etc. L’isolation doit avoir une épaisseur d’au moins 1 mm. ...
