Une fois l'installation achevée, l'assemblage de la porte pour animaux petWALK peut commencer.
8.
Rebranchez la fiche du bloc d'alimentation sur la prise prévue à cet effet dans le cadre intérieur.
9.

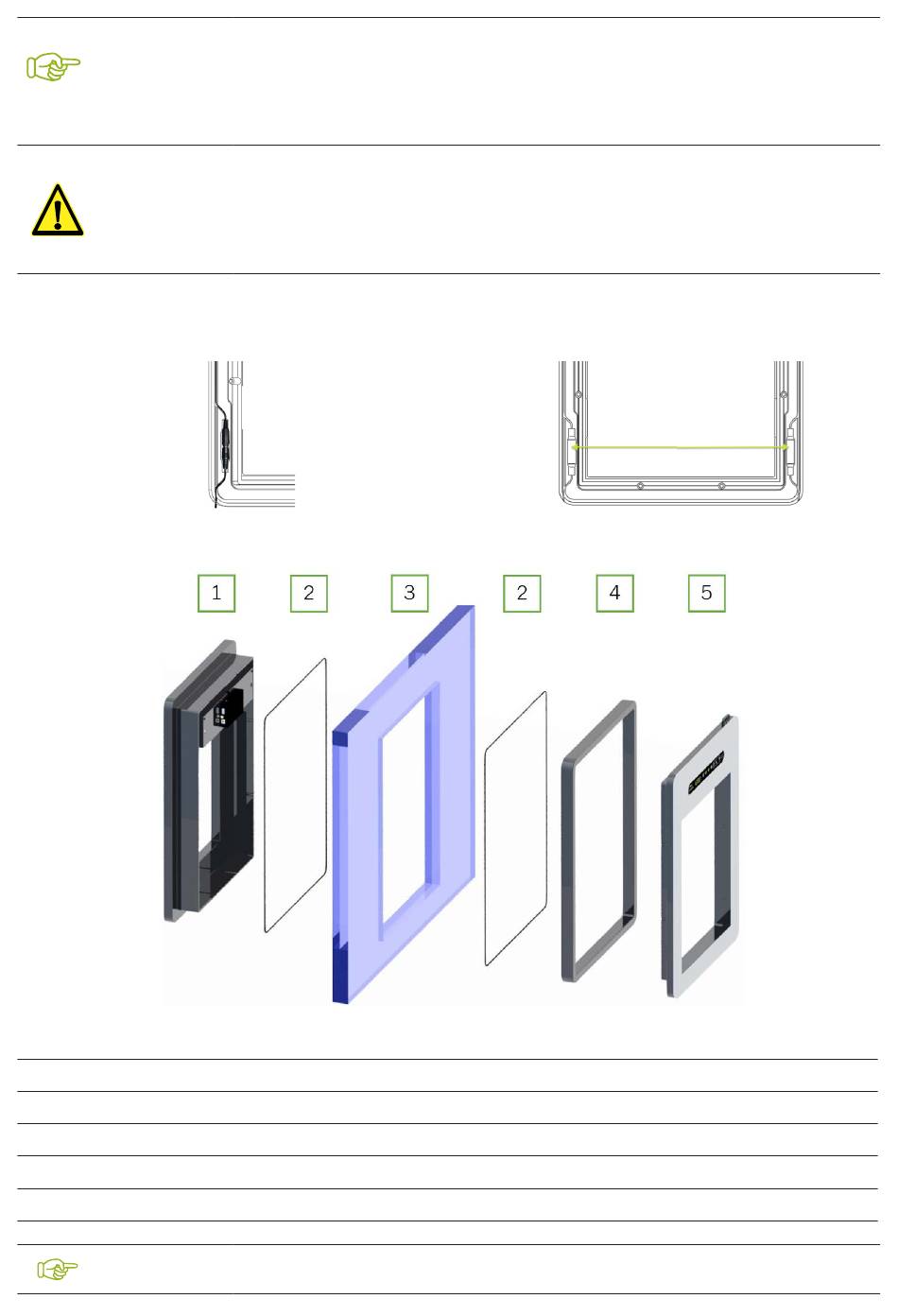

Schéma de montage :
Schéma : montage/assemblage correct de la porte pour animaux petWALK pour la pose dans une porte en verre ou un panneau de porte.
1
Cadre extérieur
2
Étanchéité
3
Structure d'installation (p. ex. verre, panneau de porte)
4
Cadre d'espacement (entretoise)
5
Cadre intérieur
REMARQUE ! Veillez à poser les joints d'étanchéité correctement.
Page 12 sur 24
En cas de montage sur tunnel, retirez la plaque supérieure du tunnel avec précau-
tion du cadre extérieur pour atteindre les câbles de connexion. Tirez maintenant
le câble à 5 broches vers le petWALK.control et disposez le nouveau câble d'ali-
mentation électrique
5 broches à côté des câbles existants, puis faites à nouveau
coulisser la plaque de tunnel dans la rainure prévue.
En insérant la plaque supérieure du tunnel dans la rainure, veillez à ce que les
câbles de liaison passent au-dessus de la plaque du tunnel et ne soient pas
écrasés par la plaque de tunnel. Au centre de la rainure supérieure se trouve un
renfoncement supplémentaire pour la protection du câble. C'est dans celui-ci que
le câble de liaison doit être guidé sur le côté supérieur.
