Sommaire des Matières pour VDO Cyclecomputing M2 WL

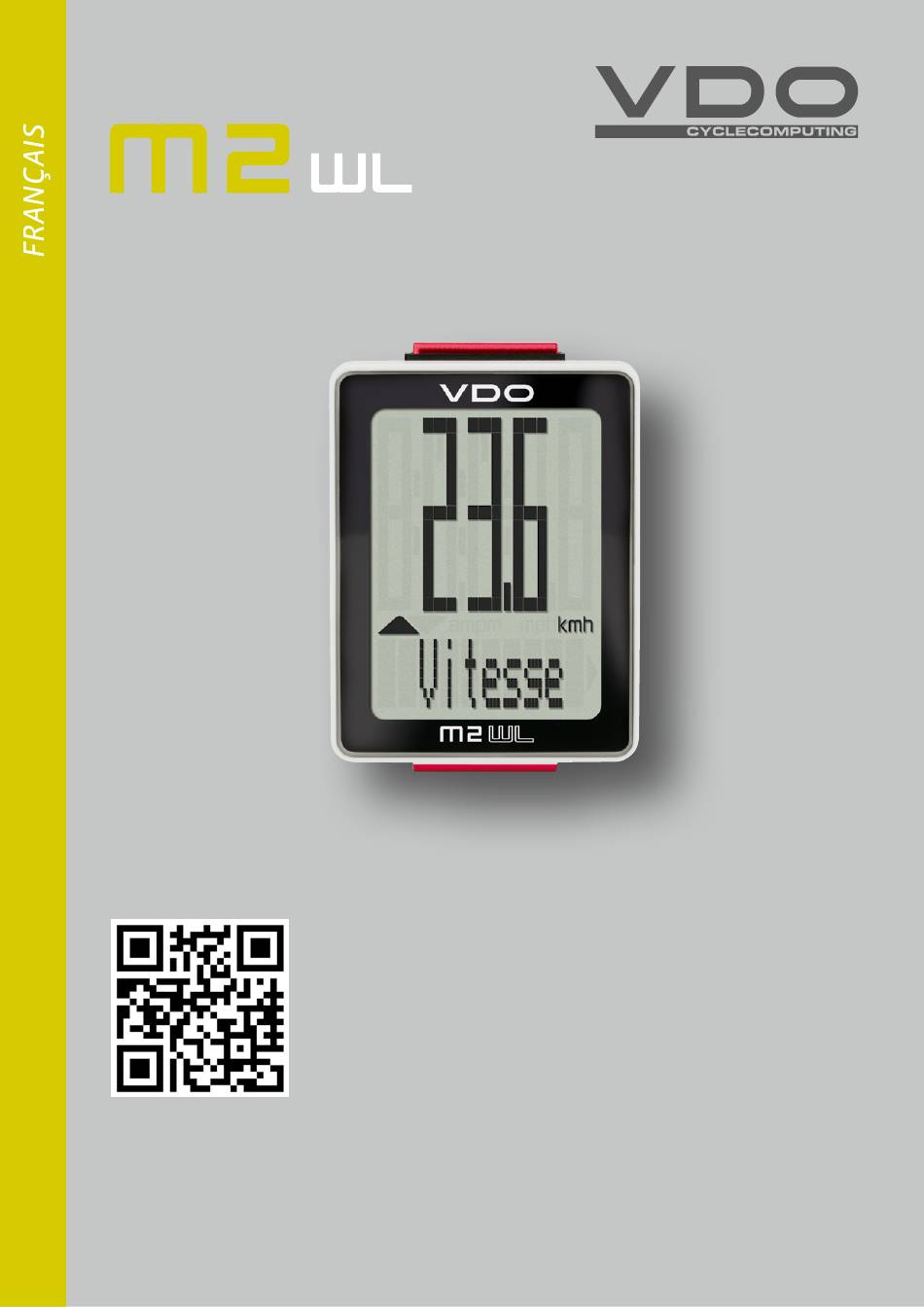

- Page 1 M2 WL Vidéo de montage Vidéo d’utilisation Vidéo de réglage www.vdocyclecomputing.com/service...
- Page 2 M2 WL Préface Merci ! Nous vous souhaitons beaucoup de plaisir lors de toutes vos En choisissant un compteur VDO, vous avez choisi sorties avec votre compteur VDO d'accorder votre confiance à un appareil d'une très grande qualité technique. Cycle Parts GmbH Nous vous recommandons de lire attentivement la présente notice d'utilisation de manière à...
- Page 3 M2 WL Ecran Le VDO M2 WL est doté d'un grand écran parfaitement lisible. Cet écran peut être subdivisé en trois parties : – Dans la partie supérieure de l'écran, on retrouve la valeur de la fonction sélectionnée. HAUT – “am” ou “pm” s'affiche dans la partie centrale lorsque l'horloge est réglée sur l'affichage “12 heures”.
- Page 4 M2 WL Fonctions Le VDO M2 WL est doté des fonctions suivantes : Vitesse actuelle avec une roue d'une circonférence de 2155 mm, la vitesse maximale possible est de 199 kmh ou 124mph. Distance actuelle La distance actuelle est de maximum 999,99 km ou miles.
- Page 5 M2 WL Fonctions Heure actuelle (au format “24” ou “12 heures”) Format 24 H Format 12 H Distance totale (total de tous les tours du jour) La distance totale est de maximum 99 999 km ou miles. Le compteur de la distance totale revient à zéro lorsque cette valeur est dépassée.
- Page 6 M2 WL Transmission de la vitesse par ondes radio Le VDO M2 WL est doté d'un système de transmission Remarque : La transmission analogique par ondes radio peut analogique par ondes radio. être perturbée par les phares LED. La portée entre l'émetteur, placé sur la fourche, et le compteur / récepteur, placé...
- Page 7 M2 WL Montage de l'émetteur de vitesse L'émetteur peut être monté sur le montage gauche ou droit de la fourche. Remarque : Si vous avez monté le compteur sur le cadre ou sur le côté gauche du guidon, vous DEVEZ monter l'émetteur de vitesse sur le montant de GAUCHE de la fourche.
- Page 8 M2 WL Mise en place du compteur dans le support Le système Twist-Click de VDO relie le compteur en toute sécurité au support pour guidon. Lock Comment procéder ? ETAPE 1 : uNLock Placez le compteur dans son support, tourné à “10 heures”.
- Page 9 M2 WL Mode de veille et récepteur radio Si vous faites une pause et le M2 WL se trouve toujours dans le support du guidon, le compteur passe en mode de veille après 5 minutes. Le récepteur radio reste ALLUME.
- Page 10 Si vous souhaitez procéder à d'autres réglages, la touche BIKE vous permet d'accéder à d'autres réglages. Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET enfoncée. Le menu “Réglages” se ferme. Le VDO M2 WL revient en mode “Fonctions”.
- Page 11 M2 WL Réglages – Taille des roues Le VDO M2 WL vous permet de régler la circonférence de roulement de vos roues. circonfé- Plus ce réglage sera précis, plus l'affichage de la vitesse et la circonfé- rence de Taille des...
- Page 12 M2 WL Réglages – Taille des roues Comment régler la taille des roues ? Maintenez la touche SET enfoncée jusqu'à ce que le menu “Réglages” s'ouvre. “Language” apparaît à l'écran. Accédez au réglage de la taille des roues avec la touche BIKE.
- Page 13 Si vous souhaitez procéder à d'autres réglages, la touche BIKE vous permet d'accéder à d'autres réglages. Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET enfoncée. Le menu “Réglages” se ferme. Le VDO M2 WL revient en mode “Fonctions”.
- Page 14 Si vous souhaitez procéder à d'autres réglages, la touche BIKE vous permet d'accéder à d'autres réglages. Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET enfoncée. Le menu “Réglages” se ferme. Le VDO M2 WL revient en mode “Fonctions”.
- Page 15 M2 WL Réglages – Heure Vous pouvez régler votre VDO M2 WL sur un affichage de l'heure au format “12 heures AM/PM” ou “24 heures”. Maintenez la touche SET enfoncée jusqu'à ce que le menu “Réglages” s'ouvre. “Language” apparaît à l'écran.
- Page 16 Si vous souhaitez procéder à d'autres réglages, la touche BIKE vous permet d'accéder à d'autres réglages. Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET enfoncée. Le menu “Réglages” se ferme. Le VDO M2 WL revient en mode “Fonctions”.
- Page 17 Si vous souhaitez procéder à d'autres réglages, la touche BIKE vous permet d'accéder à d'autres réglages. Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET enfoncée. Le menu “Réglages” se ferme. Le VDO M2 WL revient en mode “Fonctions”.
- Page 18 Si vous souhaitez procéder à d'autres réglages, la touche BIKE vous permet d'accéder à d'autres réglages. Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET enfoncée. Le menu “Réglages” se ferme. Le VDO M2 WL revient en mode “Fonctions”.
- Page 19 M2 WL Réglages – Réglage de la distance totale Le VDO M2 WL vous permet de régler la distance totale parcourue. Vous pouvez, p.ex., indiquer vos données ici au début d'une nouvelle saison cycliste. ATTENTION : Le M2 WL dispose d'une fonction de sauvegarde des données.
- Page 20 M2 WL Réglages – Réglage du temps total Un temps total peut être réglé sur le VDO M2 WL. Vous pouvez, p.ex., régler votre temps total (total des temps de tous les tours) au début d'une nouvelle saison. ATTENTION : Le VDO M2 WL dispose d'une fonction de sauvegarde des données.
- Page 21 Si vous souhaitez procéder à d'autres réglages, la touche BIKE vous permet d'accéder à d'autres réglages. Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET enfoncée. Le menu “Réglages” se ferme. Le VDO M2 WL revient en mode “Fonctions”.
- Page 22 M2 WL Mise à zéro des données du tour après le trajet Après chaque tour quotidien, vous pouvez remettre les données de ce tour à zéro. Le VDO M2 WL est prêt pour le tour suivant. ATTENTION : Votre distance totale (total des kilomètres parcourus) et votre temps total ne sont pas remis à...
- Page 23 M2 WL Affichage de l'état des piles Le M2 WL est doté d'un système d'avertissement pour l'état des piles. Le texte “compteur faible” apparaît à l'écran. Ce message d'avertissement peut être confirmé avec la touche BIKE. Vous pouvez continuer à rouler pendant env. une semaine.
- Page 24 M2 WL Remplacement de la pile de l'émetteur de vitesse La pile de l'émetteur de vitesse devrait être remplacée chaque année de manière à garantir le bon fonctionnement de la transmission radio. Vous avez besoin d'une pile 3V de type 2032.
- Page 25 M2 WL Conditions de garantie VDO Cycle Part offre une garantie de 2 ans à compter de En cas de réclamation fondée, vous recevrez un appareil la date d'achat pour votre compteur VDO. La garantie porte de rechange comparable. Le remplacement par un modèle sur les défaillances du matériel ou les erreurs de traitement...
- Page 26 M2 WL Elimination des défaillances Défaillance Cause possible Remède Demi-segments dans l’affichage Le logiciel du compteur ne fonctionne Retirer la pile et la remettre en place. (par ex. après un remplacement de la pas correctement après un changement pile) de la pile.
- Page 27 Vous trouverez la déclaration de conformité à l’adresse : D-67433 Neustadt/Weinstr., déclarons que les compteurs www.vdocyclecomputing.com. cycle VDO avec transmission radio VDO M2 WL et l’émetteur A1 satisfont aux exigences fondamentales de l’article 3 de la directive R&TTE 1999/5/CE en cas d’utilisation conforme aux dispositions.
- Page 28 Cycle Parts GmbH Le Quartier Hornbach 13 67433 Neustadt/Weinstrasse (Germany) +49 (0) 63 21- 95 82 7 - 0 www.vdocyclecomputing.com...
