Sommaire des Matières pour VDO Cyclecomputing M4 WL

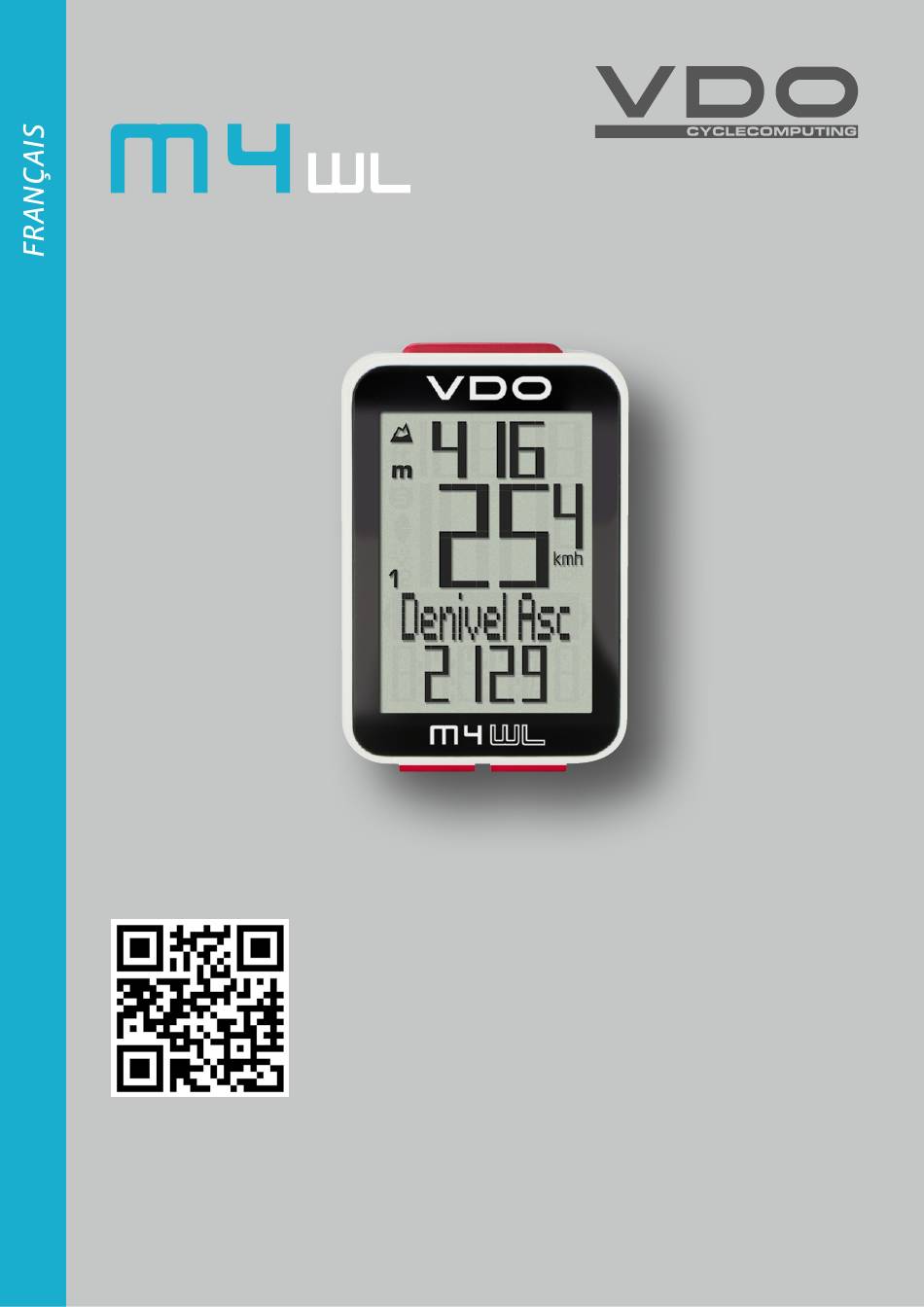

- Page 1 Vidéo de montage Vidéo d’utilisation Vidéo de réglage www.vdocyclecomputing.com/service...
- Page 2 M4 WL Préface Merci ! En choisissant un compteur VDO, vous avez choisi d'accorder votre confiance à un appareil d'une très grande qualité technique. Nous vous recommandons de lire attentivement la présente notice d'utilisation de manière à utiliser au mieux les fonctions de votre compteur.
-
Page 3: Table Des Matières
M4 WL Sommaire ....................... Ecran Réglage du navigateur ...................... Touches Mise à zéro du navigateur ........................Fonctions Compteur partiel ............Consultation des valeurs totales Mise à zéro du compteur partiel ........Manipulation pendant le trajet Mise à... -
Page 4: Ecran

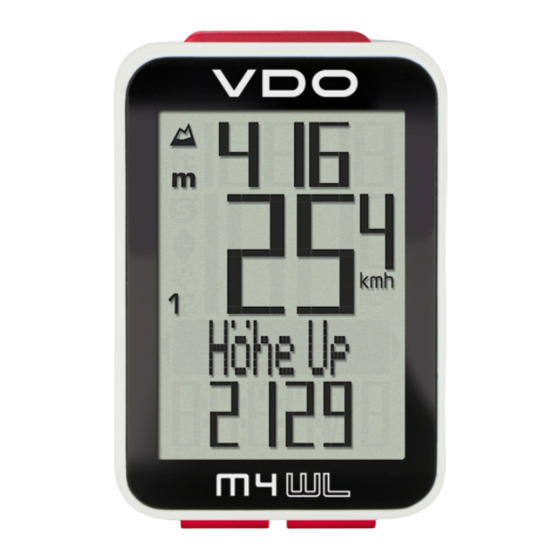

M4 WL Ecran Le VDO M4 WL est doté d'un grand écran parfaitement lisible. Cet écran peut être subdivisé en quatre parties : Zone 1 : Zone 1 L'altitude actuelle reste en permanence affichée dans la partie supérieure de l'écran. - Page 5 “ ” ou “ ” Le VDO M4 WL peut être utilisé avec 2 vélos. Les symboles 1 et 2 vous indiquent si votre VDO M4 WL utilise les réglages du vélo 1 ou ceux du vélo 2. “Flèche UP / Flèche DOWN”...
-
Page 6: Touches
M4 WL Touches Le VDO M4 WL est doté de 3 touches : En mode “Fonctions” : – Retour en arrière dans les fonctions – Ouverture du mode “Réglages” (maintenir la touche enfoncée) – Consultation des valeurs totales pour la distance et le temps, Dénivelé en montée/descente (maintenir la touche... - Page 7 M4 WL Fonctions Le VDO M4 WL est doté des fonctions suivantes : Vitesse actuelle La vitesse actuelle reste en permanence affichée à l'écran. Avec une roue d'une circonférence de 2155 mm, la vitesse maximale possible est de 199 kmh ou 124mph.
- Page 8 La vitesse maximale est indiquée avec une précision de deux décimales. Temps partiel Le VDO M4 WL est doté d'un compteur partiel. Le compteur partiel est comparable à un chronomètre. Lorsque le compteur partiel est démarré, celui-ci enregistre les temps partiels, comme un chronomètre.
- Page 9 – compter ou décompter au départ de cette valeur. L'utilisation du navigateur est décrit à la page 40. Température Le VDO M4 WL est doté d'un affichage de température. La température s'affiche par paliers de 0,1 degré. Heure L'heure actuelle s'affiche ici en mode “24 H” ou “12 H”.
- Page 10 M4 WL Fonctions de la touche ALTI La touche ALTI permet de consulter les informations relatives à l'altitude suivantes : Montée / Descente actuelle Affichage de la montée / descente, en pourcent. Dénivelé en montée L'altitude parcourue en montée pour le tour actuel s'affiche ici.
-
Page 11: Consultation Des Valeurs Totales
M4 WL Fonctions de la touche ALTI Dénivelé en descente Cette fonction affiche le dénivelé parcouru en descente pour le tour actuel. Descente moyenne La descente moyenne pour le tour actuel s'affiche ici. Descente maximale La descente maximale parcourue jusqu'ici pour le tour actuel s'affiche ici. - Page 12 M4 WL Consultation des valeurs totales Distance totale 1 (total de tous les tours quotidiens avec le vélo 1) La distance totale est de maximum 99 999 km ou miles. Le compteur de la distance totale revient à zéro lorsque cette valeur est dépassée.
-
Page 13: Manipulation Pendant Le Trajet
ALTI BIKE Mode de veille Si vous faites une pause et le M4 WL se trouve toujours dans son support, le compteur passe en mode de veille après 5 minutes. La désignation du modèle VDO M4 WL et l'heure apparaissent alors à... -
Page 14: Montage Du Support Du Guidon
M4 WL Montage du support pour guidon Vous pouvez installer le compteur à gauche ou à droite du guidon, ou encore au centre, sur le cadre. Montez le support – pour guidon en conséquence. ETAPE 1 : Décidez si vous souhaitez monter votre compteur sur le guidon ou le cadre. -
Page 15: Montage De L'émetteur De Vitesse
M4 WL Montage de l'émetteur de vitesse L'émetteur peut être monté sur le montage gauche ou droit de la fourche. Attention : Si vous avez monté le compteur sur le cadre ou sur le côté gauche du guidon, vous DEVEZ monter l'émetteur de vitesse sur le montant de GAUCHE de la fourche. -
Page 16: Mise En Place Du Compteur Dans Son Support
M4 WL Mise en place du compteur dans le support Le système Twist-Click de VDO relie le compteur en toute sécurité au support pour guidon. Lock Comment procéder ? ETAPE 1 : uNLock Placez le compteur dans son support, tourné à “10 heures”. -
Page 17: Couplage (Mise En Service) De L'émetteur
– Fréquence cardiaque (lorsque l’option est active) – Cadence (lorsque l’option est active) Le VDO M4 WL est doté d’une fonction de détection automa- tique du vélo. Les données sont enregistrées pour le vélo 1 ou le vélo 2 selon que vous utilisez le vélo 1 ou le vélo 2. -
Page 18: Langue
M4 WL Réglages – Langue Vous pouvez régler les langues suivantes pour l'affichage à l'écran du VDO M4 WL : – Allemand – Anglais – Français – Italien – Espagnol – Hollandais – Polonais Comment procéder ? Maintenez la touche SET enfoncée jusqu'à ce que le menu s'ouvre. - Page 19 BIKE ou ALTI vous permettent d'accéder aux autres réglages. Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET ou la touche BIKE enfoncée. Le menu “Réglages” se ferme. Le VDO M4 WL revient en mode “Fonctions”.
-
Page 20: Unités De Mesure
M4 WL Réglages – Unités de mesure Le réglage des unités de mesure vous permet de déterminer les formats de mesure pour : – la vitesse (kmh ou mph) – l'altitude (mètres ou pieds) – la température (°C ou °F) –... - Page 21 BIKE ou ALTI vous permettent d'accéder aux autres réglages. Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET ou la touche BIKE enfoncée. Le menu “Réglages” se ferme. Le VDO M4 WL revient en mode “Fonctions”.
- Page 22 M4 WL Réglages – Circonférence / Taille des roues Le VDO M4 WL vous permet de régler la circonférence de roulement de vos roues en millimètres ou en sélectionnant circonfé- circonfé- les pneus adéquats dans un tableau. rence de rence de...
- Page 23 M4 WL Réglages – Circonférence / Taille des roues Comment régler la taille des roues ? Maintenez la touche SET enfoncée jusqu'à ce que le menu s'ouvre. Avec la touche BIKE, passez des Totals aux Réglages. Ouvrez le réglage avec la touche SET.
- Page 24 BIKE ou ALTI vous permettent d'accéder aux autres réglages. Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET ou la touche BIKE enfoncée. Le menu “Réglages” se ferme. Le VDO M4 WL revient en mode “Fonctions”.
- Page 25 BIKE ou ALTI vous permettent d'accéder aux autres réglages. Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET ou la touche BIKE enfoncée. Le menu “Réglages” se ferme. Le VDO M4 WL revient en mode “Fonctions”.
-
Page 26: Heure
M4 WL Réglages – Heure Avec le VDO M4 WL, vous pouvez régler l'heure au format “12 heures AM/PM” ou au format “24 heures”. Le format de l'heure est défini dans les réglages des unités de mesure (cf. page 20). - Page 27 BIKE ou ALTI vous permettent d'accéder aux autres réglages. Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET ou la touche BIKE enfoncée. Le menu “Réglages” se ferme. Le VDO M4 WL revient en mode “Fonctions”.
-
Page 28: Altitude De Départ
M4 WL Réglages – Altitude de départ Le M4 WL vous permet de régler deux altitudes de départ différentes. L'altitude de départ 1 peut être l'altitude de votre domicile et l'altitude de départ 2, celle de votre lieu de vacances. - Page 29 Le menu “Réglages” se ferme. Le VDO M4 WL revient en mode “Fonctions”. Réglages – Altitude actuelle Outre les deux altitudes de départ, le M4 WL permet de régler l'altitude actuelle. L'altitude actuelle peut être réglée, p.ex., lorsque vous ne démarrez pas votre tour d'une des deux altitudes de départ...
- Page 30 M4 WL Réglages – Altitude actuelle Vous pouvez régler l'altitude actuelle en mètres ou saisir la pression atmosphérique au-dessus du niveau de la mer. Nous vous expliquons tout d'abord le réglage de l'altitude actuelle en mètres (ou pieds). Confirmez “Altitude” au moyen de la touche SET.
- Page 31 ? La pression atmosphérique au-dessus du niveau de la mer est convertie par le M4 WL pour obtenir l'altitude actuelle. Vous trouverez des informations sur la pression atmos- phérique au-dessus du niveau de la mer du lieu où vous vous trouverez sur différents sites Web.
-
Page 32: Distance Totale
La distance totale peut être réglée séparément pour le vélo 1 et le vélo 2. ATTENTION : Le M4 WL dispose d'une fonction de sauvegarde des données. Les données ne sont ainsi pas perdues lors du remplacement de la pile. - Page 33 BIKE ou ALTI vous permettent d'accéder aux autres réglages. Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET ou la touche BIKE enfoncée. Le menu “Réglages” se ferme. Le VDO M4 WL revient en mode “Fonctions”.
-
Page 34: Temps Total
M4 WL Réglages – Valeurs totales / Temps total Un temps total peut être réglé sur le VDO M4 WL. Vous pouvez, p.ex., régler votre temps total (total des temps de tous les tours) au début d'une nouvelle saison. Le réglage peut être effectué... - Page 35 BIKE ou ALTI vous permettent d'accéder aux autres réglages. Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET ou la touche BIKE enfoncée. Le menu “Réglages” se ferme. Le VDO M4 WL revient en mode “Fonctions”.
- Page 36 Réglages – Valeurs totales / Dénivelé en montée Un dénivelé annuel en montée peut être réglé sur le VDO M4 WL. Vous pouvez procéder à ce réglage au début de la nouvelle saison ou si vous souhaitez reprendre les données de votre compteur cycle actuel dans votre nouveau VDO M4 WL.
- Page 37 BIKE ou ALTI vous permettent d'accéder aux autres réglages. Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET ou la touche BIKE enfoncée. Le menu “Réglages” se ferme. Le VDO M4 WL revient en mode “Fonctions”.
- Page 38 Vous pouvez procéder à ce réglage au début de la nouvelle saison ou si vous souhaitez reprendre les données de votre compteur cycle actuel dans votre nouveau VDO M4 WL. Comment procéder ? Maintenez la touche SET enfoncée jusqu'à ce que le menu s'ouvre.
- Page 39 BIKE ou ALTI vous permettent d'accéder aux autres réglages. Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET ou la touche BIKE enfoncée. Le menu “Réglages” se ferme. Le VDO M4 WL revient en mode “Fonctions”.
-
Page 40: Réglage Du Navigateur
M4 WL Réglage du navigateur Le navigateur est un second compteur des kilomètres quotidiens, totalement indépendant. Le navigateur peut – être remis à zéro aussi souvent que souhaité pendant un tour, – être réglé sur une distance, – compter ou décompter au départ d'une distance réglée. -
Page 41: Mise À Zéro Du Navigateur
Une fois tous les chiffres réglés, confirmez la saisie avec la touche SET. Le message Set OK apparaît à l'écran. Le VDO M4 WL revient en mode “Fonctions”. Mise à zéro du navigateur Le navigateur peut être mis à zéro aussi souvent que vous le souhaitez. -
Page 42: Compteur Partiel
M4 WL Compteur partiel Le VDO M4 WL est doté d'un compteur partiel pour les temps et distances ; celui-ci fonctionne à la façon d'un chronomètre. Lorsque le compteur partiel fonctionne, le temps et la distance parcourue pendant ce temps sont enregistrés. -
Page 43: Mise À Zéro Du Compteur Partiel
– Temps partiel Mise à zéro des données du tour après le trajet Après chaque tour quotidien, vous pouvez remettre les données de ce tour à zéro. Le VDO M4 WL est prêt pour le tour suivant. ATTENTION : Votre distance totale (total des kilomètres parcourus), votre temps total et votre dénivelé... -
Page 44: Recalibrage De L'altitude Avant Le Départ
Après le recalibrage, le M4 WL indique l'altitude de départ de votre domicile correctement comme altitude actuelle. Pour calibrer le compteur avant chaque départ, maintenez la touche ALTI enfoncée jusqu'à... - Page 45 M4 WL Recalibrage de l'altitude avant le départ Outre la possibilité de choisir entre deux altitudes de départ, il est également possible de régler une valeur sous “Altit actuelle”. Ceci est utile lorsque vous ne démarrez ni de votre altitude de départ 1, ni de votre altitude de départ 2.
- Page 46 La pression atmosphérique au-dessus du niveau de la mer est convertie par le M4 WL pour obtenir l'altitude actuelle. Vous trouverez des informations sur la pression atmos- phérique au-dessus du niveau de la mer du lieu où vous vous trouverez sur différents sites Web.
-
Page 47: Mode D'éclairage
à l'écran. ATTENTION : Pour économiser la batterie, le mode d'éclairage est à nouveau désactivé lorsque le M4 WL passe en mode de veille. Ceci permet de garantir que vous n'usiez pas la batterie inutilement en journée, p.ex., avec un mode d'éclairage actif. -
Page 48: Affichage De L'état Des Piles
M4 WL Affichage de l'état de la pile Le VDO M4 WL est doté d'un affichage de l'état de la pile. Un avertissement s'affiche à l'écran lorsque la pile passe sous un certain niveau de tension. Cet avertissement peut être effacé en appuyant sur une touche au choix. -
Page 49: Remplacement De La Pile De L'émetteur De Vitesse
M4 WL Remplacement de la pile de l'émetteur de vitesse La pile de l'émetteur de vitesse devrait être remplacée chaque année de manière à garantir le bon fonctionnement de la transmission radio. Vous avez besoin d'une pile 3V de type 2032. -
Page 50: Conditions De Garantie
M4 WL Conditions de garantie VDO Cycle Part offre une garantie de 2 ans à compter de En cas de réclamation fondée, vous recevrez un appareil la date d'achat pour votre compteur VDO. La garantie porte de rechange comparable. Le remplacement par un modèle sur les défaillances du matériel ou les erreurs de traitement... -
Page 51: Elimination Des Défaillances
M4 WL Elimination des défaillances Défaillance Cause possible Remède Demi-segments dans l’affichage Le logiciel du compteur ne fonctionne Retirer la pile et la remettre en place. (par ex. après un remplacement de la pas correctement après un changement pile) de la pile. -
Page 52: Caractéristiques Techniques
M4 WL Caractéristiques techniques Compteur : Plage d'affichage de température de l'écran : env. 49 (H) x 38 (l) x 12 (P) mm -20 °C à +70°C/ -4 °F à +158°F Poids du compteur : Plage de vitesse pour une roue de 2155 mm : env. - Page 53 Vous trouverez la déclaration de conformité à l‘adresse : D-67433 Neustadt/Weinstr., déclarons que les compteurs www.vdocyclecomputing.com. cycle VDO avec transmission radio VDO M4 WL et l’émetteur D3-SPD satisfont aux exigences fondamentales de l‘article 3 de la directive R&TTE 1999/5/CE en cas d‘utilisation conforme aux dispositions.
- Page 54 Cycle Parts GmbH Le Quartier Hornbach 13 67433 Neustadt/Weinstrasse (Germany) +49 (0) 63 21- 95 82 7 - 0 www.vdocyclecomputing.com...
