2. Consignes de sécurité
ATTENTION:
Pour réduire les risques d'incendie, des dispositifs de protection contre les surintensités
(OCPD) sont indispensables pour les circuits connectés à l'onduleur.
L'OCPD CC doit être installé conformément aux exigences locales. Tous les conducteurs
du circuit source et du circuit de sortie photovoltaïques doivent avoir des sectionnements
conformes à l'article 690, partie II du NEC. Tous les onduleurs monophasés Solis disposent
d'un commutateur CC intégré.
MISE EN GARDE:
Risque de choc électrique. Ne pas enlever le couvercle. L'appareil ne contient aucune pièce
réparable par l'utilisateur. Pour les réparations, faites appel à des techniciens qualifiés et
agréés.
MISE EN GARDE
Le générateur photovoltaïque (panneaux solaires) fournit une tension continue lorsqu'il est
exposé au soleil.
MISE EN GARDE:
Risque de choc électrique à partir de l'énergie stockée dans les condensateurs de
l'onduleur. Ne retirez pas le couvercle dans les 5 minutes qui suivent le débranchement
de toutes les sources d'alimentation (réservé aux techniciens de maintenance). La garantie
peut être annulée si le couvercle est retiré sans autorisation.
MISE EN GARDE:
La température à la surface de l'onduleur peut atteindre 75°C (167 ° F).
Pour éviter tout risque de brûlure, ne touchez pas la surface de l'onduleur quand il
fonctionne. L'onduleur doit être installé hors de la portée des enfants.
Le module PV utilisé avec l'onduleur doit avoir un isolement de classe CEI 61730.
2.3 Notice d'utilisation
L'onduleur a été construit conformément aux directives de sécurité et techniques applicables. Utilisez
l'onduleur dans des installations répondant UNIQUEMENT aux spécifications suivantes:
1. Une installation permanente est nécessaire.
2. L'installation électrique doit être conforme à toutes les réglementations et normes en vigueur.
3. L'onduleur doit être installé conformément aux instructions fournies dans ce manuel.
4. L'onduleur doit être installé conformément aux spécifications techniques convenables.
5. Pour mettre l'onduleur en marche, l'interrupteur principal d'alimentation du réseau (AC) doit être
activé avant l'activation de l'isolateur CC du panneau solaire. Pour arrêter l'onduleur,
l'interrupteur principal d'alimentation du réseau (AC) doit être désactivé avant la désactivation de
l'isolateur CC du panneau solaire.
.6.
3.1 Ecran de la face avant
POWER
ESC

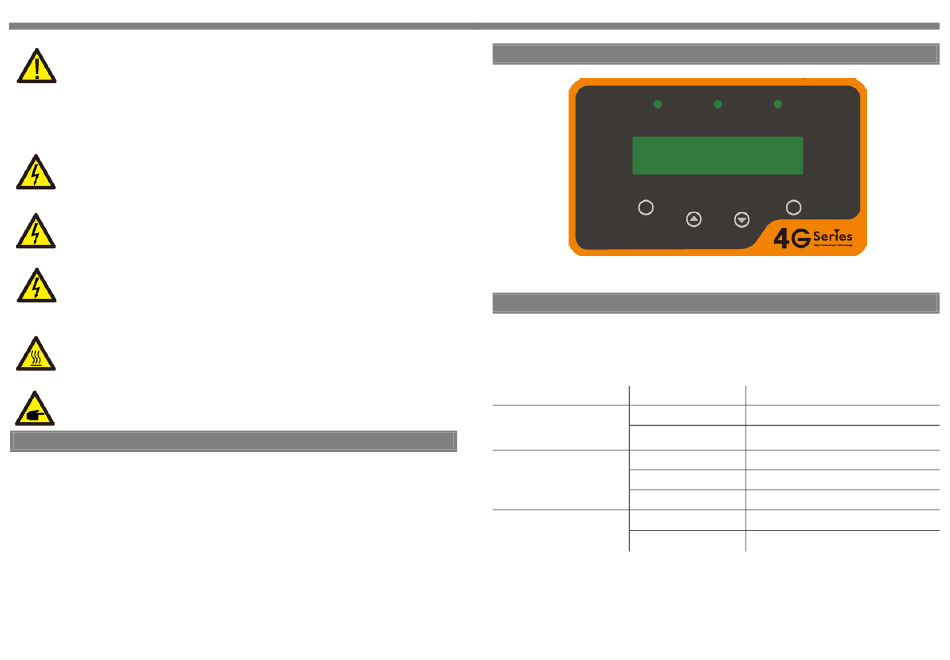

▲ Figure 3.1 Ecran de la face avant
3.2 Voyants d'état à LED
Il y a trois voyants d'état sur le panneau avant de l'onduleur. LED gauche: LED ALIMENTATION
(rouge) indique l'état d'alimentation de l'onduleur. LED du milieu: Le voyant OPERATION (vert)
indique l'état de fonctionnement. LED droite: La LED ALARM (jaune) indique l'état de l'alarme.
Veuillez vous reporter au tableau 3.1 pour les détails.
Voyant lumineux
POWER
OPERATION
CLIGNOTEMENT
ALARM
▲Tableau 3.1 Voyants lumineux d'état
3. Vue d'ensemble
OPERATION
ALARM
ENTER
UP
DOWN
Etat
Description
L'onduleur peut détecter le courant continu
ON
Pas de courant continu ou faible courant
OFF
continu
L'onduleur fonctionne correctement.
ON
L'onduleur s'est arrêté pour alimenter.
OFF
L'onduleur est en cours d'initialisation.
Une alarme ou un défaut est détecté.
ON
L'onduleur fonctionne sans faute, ni alarme.
OFF
.7.
