4. Installation
4.3.9 Connexion de l'interface logique (uniquement pour le Royaume-Uni)
L'interface logique est nécessaire pour les normes G98 et G99 et elle peut être commandée par un
simple commutateur ou contacteur. Lorsque l'interrupteur est fermé, l'onduleur peut fonctionner
normalement. Lorsque le commutateur est ouvert, l'onduleur réduit sa puissance de sortie à zéro au
bout de 5 secondes.
Les broches 5 et 6 du terminal RJ45 sont utilisées pour la connexion à l'interface logique.
Veuillez suivre les étapes ci-dessous pour assembler le connecteur RJ45.
1. Insérez le câble réseau dans le terminal de connexion de communication RJ45.
(Comme le montre la figure 4.25)

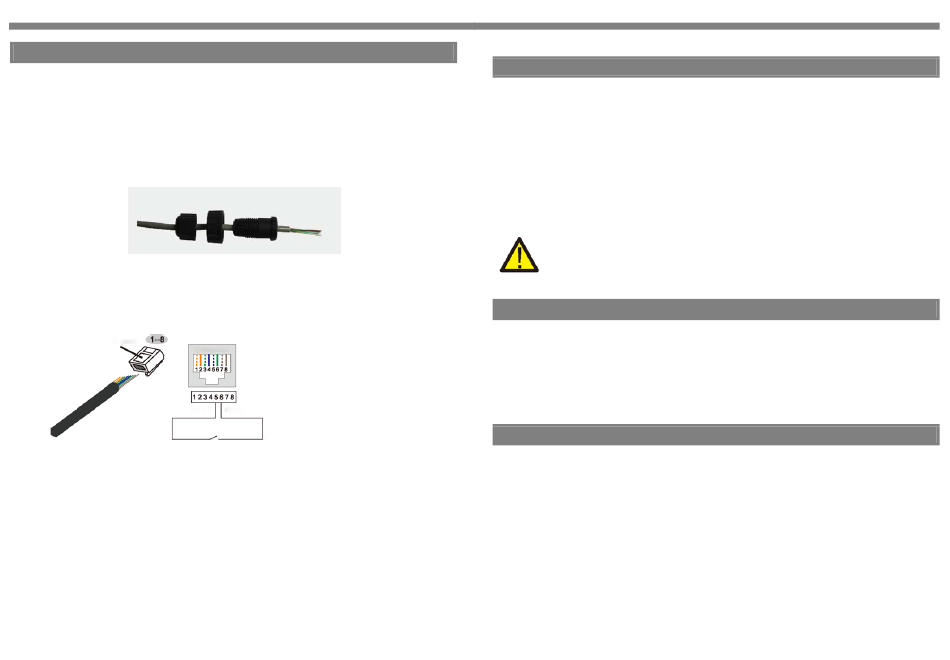

▲ Figure 4.25 Terminaux de connexion de la communication RJ45RJ45
2. Utilisez le dénudeur de fil de réseau pour dénuder le câble de communication. Selon la séquence de
lignes standard de la figure 4.26, connectez le fil à la prise RJ45, puis utilisez un outil de sertissage de
câble de réseau pour le rendre étanche.
Prise Rj45
Terminal Rj45
Entrée1_interrup Entrée2_interrup
DRM (interface logique)
▲ Figure 4.26 Dénudez la couche isolante et connectez-la à la fiche RJ45
3. Connectez le RJ45 à DRM (interface logique).
Après la connexion du fil, veuillez vous reporter au chapitre 6.5.8.1 pour activer la fonction d'interface
logique.
.22.
Correspondance entre les câbles et les
points de la fiche, les broches 5 et 6 du
terminal RJ45 sont utilisées pour
l'interface logique, les autres broches sont
réservées.
Broche 1: réservée; Broche 2: réservée
Broche 3: réservée; Broche 4: réservée
Broche 5: Entrée1_interrupteur ;
Broche 6: Entrée2_interrupteur
Broche 7: réservée; Broche 8: réservée
5.1 Démarrage de l'onduleur
Pour faire démarrer l'onduleur, il est important que les étapes suivantes soient strictement suivies:
1.
Mettez d'abord l'interrupteur principal d'alimentation secteur (AC) sur ON.
2.
Activez le commutateur CC. Si la tension des panneaux photovoltaïques est supérieure à la tension
de démarrage, l'onduleur s'allumera. Le voyant rouge d'alimentation s'allumera.
3.
Lorsque les côtés DC et AC alimentent l'onduleur, celui-ci est prêt à générer de l'énergie.
Initialement, l'onduleur vérifiera à la fois ses paramètres internes et ceux du réseau alternatif, afin
de s'assurer qu'ils se trouvent bien dans les limites acceptables. En même temps, le voyant vert
clignote et l'écran LCD affiche les informations d' INITIALISATION.
4.
Après 30 à 300 secondes (selon les exigences locales), l'onduleur commencera à générer de
l'énergie. Le voyant vert LED s'allumera en permanence et l'écran LCD affiche GÉNÉRATION.
ATTENTION:
Ne touchez pas la surface lorsque l'onduleur fonctionne. Elle peut être chaude
et causer des brûlures.
5.1.1 Etat de fonctionnement de l'onduleur
Lorsque l'onduleur fonctionne normalement, il peut avoir 5 états:
Génération: l'onduleur fonctionne normalement
LimByTemp: la puissance de l'onduleur est limitée par la température ambiante.
LimByFreq: la puissance de l'onduleur est limitée par la fréquence du réseau
LimByVg: la puissance de l'onduleur est limitée par la tension du réseau
LimByVar: la puissance de l'onduleur est limitée par la puissance génératrice réactive.
5.2 Arrêt de l'onduleur
Pour arrêter l'onduleur, vous devez suivre strictement les étapes suivantes:
Eteignez l'interrupteur principal de l'alimentation (AC).
1.
Attendez 30 secondes. Eteignez le commutateur CC. Toutes les LED de l'onduleur
2.
s'éteindront en l'espace d' une minute.
5. Démarrage & Arrêt
.23.
