3.0 Description de l'appareil

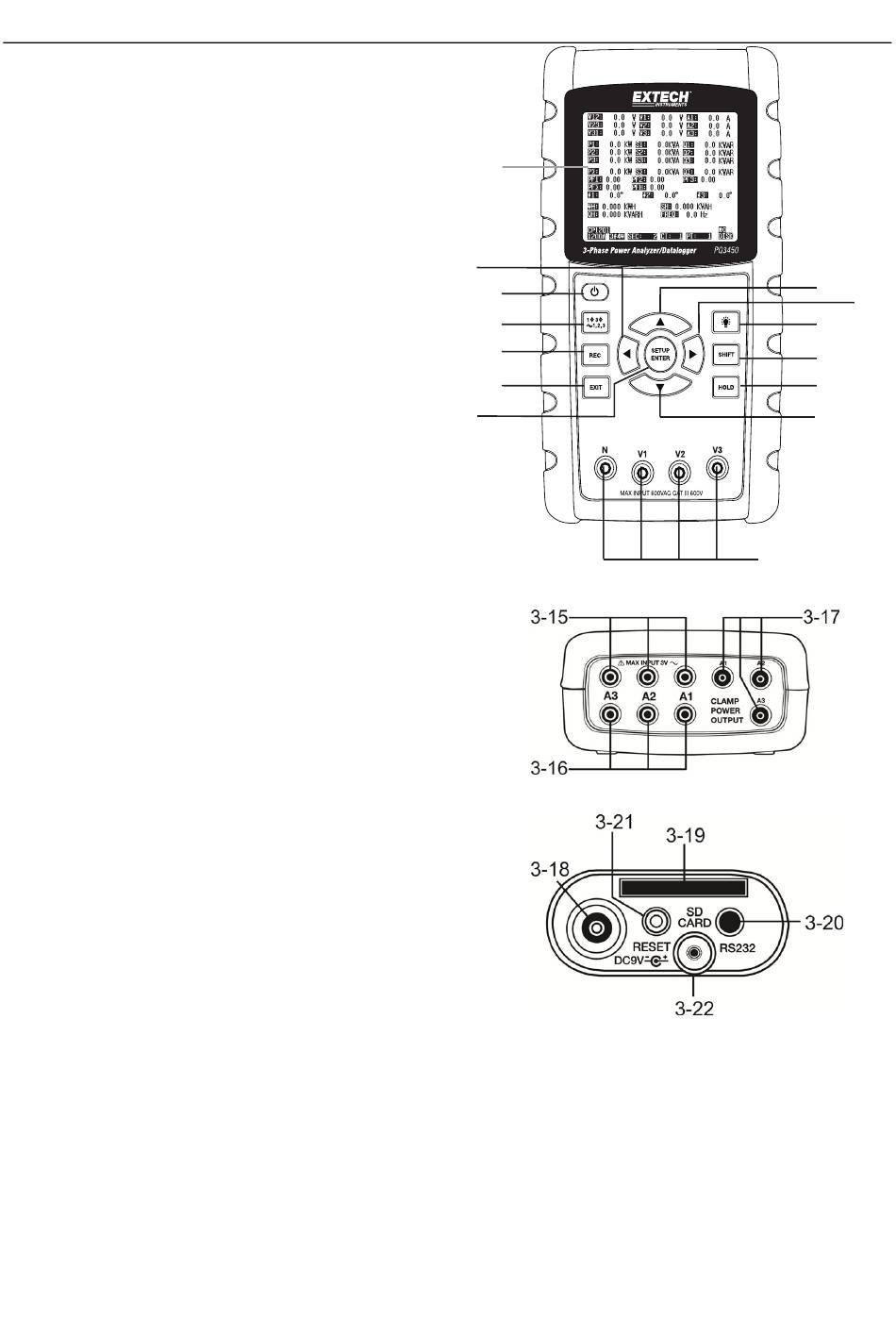

Avant de l'appareil
3-1 Écran LCD
3-2◄ Touche de navigation vers la gauche
3-3 Mise SOUS/HORS tension
3-4 Configuration de la phase et du câblage
3-5 Bouton REC : Mémoire de l'enregistreur de données
3-6 Bouton de sortie
3-7 Bouton Configuration/Entrée
3-8 Bornes d'entrée de mesures
3-9 ▼ Touche de navigation vers le bas
3-10 HOLD (fige l'écran)
3-11 Bouton Shift
3-12 Allumage/extinction du rétro-éclairage de l'écran
3-13 ► Touche de navigation vers la droite
3-14 ▲ Touche de navigation vers le haut
Partie supérieure de l'appareil
3-15 Prises d'entrée positive de la pince
3-16 Prises d'entrée négative de la pince
3-17 Connexions du câble d'alimentation de la pince
Côté droit de l'appareil
3-18 Prise pour adaptateur secteur 9 V
3-19 Logement de carte mémoire SD
3-20 Prise interface PC RS232
3-21 Bouton de réinitialisation
3-22 Vis de fixation du couvercle de protection
Remarque : Le compartiment à piles et le support inclinable se trouvent au dos de l'appareil.
