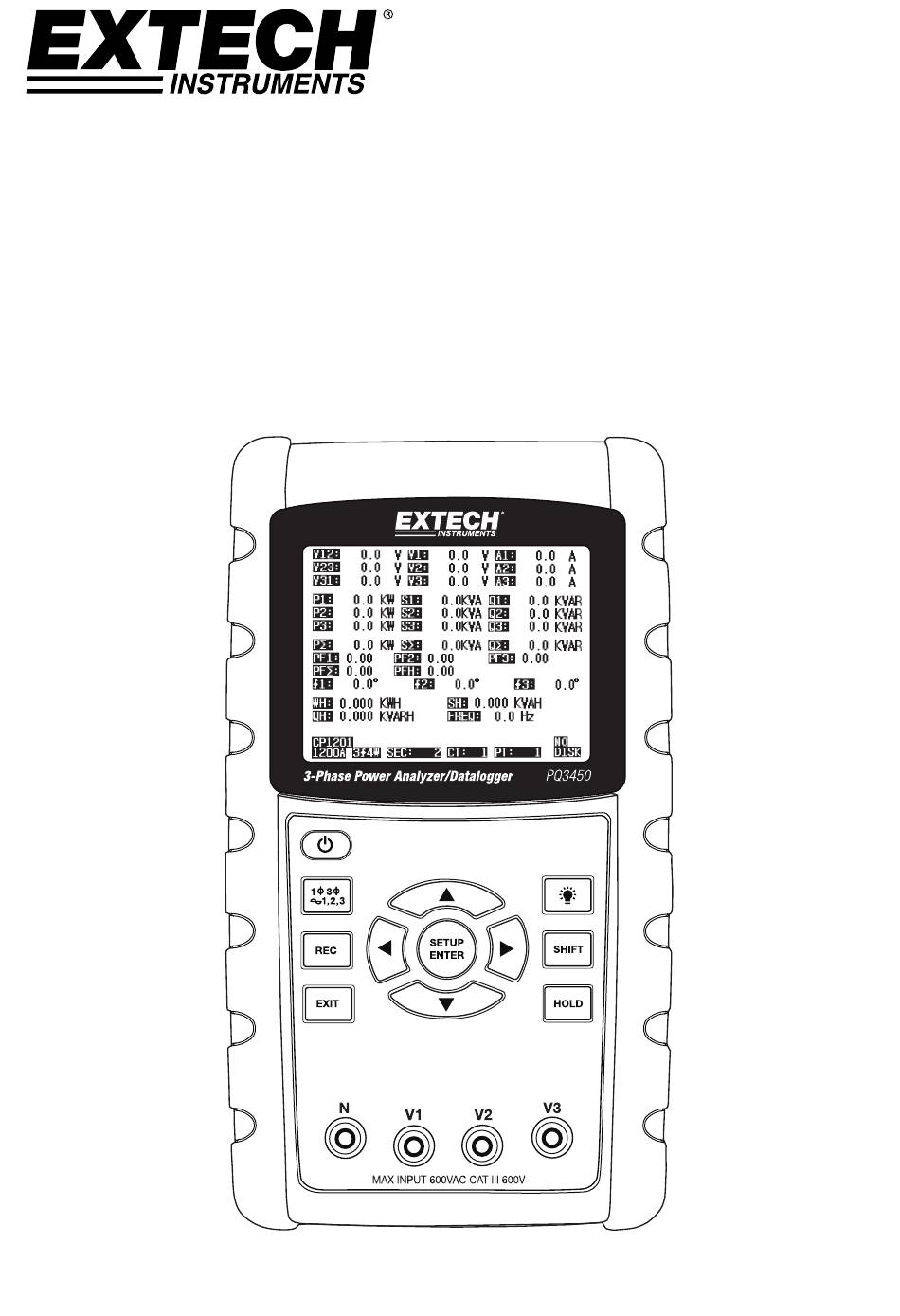

- Page 1 Manuel d’utilisation Analyseur de puissance triphasée/Data logger MODÈLE PQ3450...
- Page 2 5-11 Bouton de réinitialisation ............... .28 5-12 Fonction ZÉRO Wattheure ..............28 6.0 ENTRETIEN 6-1 Nettoyage ....................29 6-2 Remplacement des piles ................29 7.0 INTERFACE PC 7-1 Téléchargement de données à partir de la carte SD ......... 30 PQ3450-fr-FR_V2.0 12/14...
- Page 3 Introduction Nous vous félicitons pour l’acquisition de cet analyseur de puissance /datalogger PQ3450. Cet instrument a été entièrement testé et calibré avant livraison ; une utilisation correcte et un bon entretien de cet appareil vous feront bénéficier de nombreuses années de service fiable.
- Page 4 DOUBLE ISOLATION RISQUE D‘ÉLECTROCUTION Paramètres liés à l’environnement Installation Catégorie III 600 V Degré de Pollution 2 Altitude maximale : 2 000 m Utilisation en intérieur exclusivement Humidité relative maximale : 80 % PQ3450-fr-FR_V2.0 12/14...
- Page 5 Dépassement de gamme « 999 » pour des données hors-gamme Hors-gamme inférieur « UR » s’affiche Maintien des données Fige la lecture affichée Enregistrement des données Carte mémoire SD Durée d’échantillonnage Env. 1 seconde (LCD) / 2000 Échantillons par période PQ3450-fr-FR_V2.0 12/14...
- Page 6 ± (1 % + 8 chiffres) 0.0 à 3.6MVARH *Précision de l’appareil uniquement. La précision du système inclut la précision de la pince utilisée. *PF∑ : For 3Φ4W, 3Φ3W, 1Φ3W PF∑ = P∑ / S∑ For 1Φ2W PF1 = P1 / S1 PQ3450-fr-FR_V2.0 12/14...
- Page 7 3-19 Logement de carte mémoire SD 3-20 Prise interface PC RS232 3-21 Bouton de réinitialisation 3-22 Vis de fixation du couvercle de protection Remarque : Le compartiment à piles et le support inclinable se trouvent au dos de l’appareil. PQ3450-fr-FR_V2.0 12/14...
- Page 8 L’appareil reviendra à l’écran affiché lors de la dernière mise hors tension. Il se peut donc que cet écran ne soit pas celui présenté ci-dessous. D’autres configurations d’écran seront présentées plus avant dans ce manuel d’utilisation. Exemple d'écran de mesure PQ3450-fr-FR_V2.0 12/14...
- Page 9 7. Appuyez sur la touche EXIT pour quitter le mode de configuration. 8. De plus amples informations sur chacun des paramètres sont consultables dans la prochaine section. PQ3450-fr-FR_V2.0 12/14...
- Page 10 Sélection du connecteur de sortie RS232 : Fonction de sortie RS232 (jusqu’à neuf éléments peuvent être sortis) Année, mois, date, heures, minutes, secondes : Permet de définir la date du jour et l’heure PQ3450-fr-FR_V2.0 12/14...
- Page 11 « 01 à 10 » (Remarque : appuyez et maintenez enfoncée ▲ ou ▼ pendant au moins deux secondes pour faire défiler rapidement). 5. Appuyez sur SHIFT quand vous avez terminé Nom de dossier (Écran 1) Nom de dossier (Écran 2) PQ3450-fr-FR_V2.0 12/14...
- Page 12 (par exemple 3P4), sera surlignée et prête à la modification. Utilisez les touches de navigation pour sélectionner la configuration désirée. Sélectionnez 1P/2W (1P2), 1P/3W (1P3), 3P/3W (3P3), 3P/4W (3P4). PQ3450-fr-FR_V2.0 12/14...
- Page 13 Si « Y » est sélectionné, le fichier en cours sera supprimé. Si « N » est sélectionné, le processus de suppression sera suspendu. Lorsqu’un fichier est supprimé, le champ contigu à DELETE FILE affichera 100 %. Lorsque qu’une suppression est suspendue, ce champ affiche 0 %. PQ3450-fr-FR_V2.0 12/14...
- Page 14 Utilisez les touches de navigation ▲ou ▼pour sélectionner le format désiré : USA (.) ou EURO (,). Appuyez à nouveau sur SHIFT pour retourner au menu d’édition du mode de configuration ou appuyez sur EXIT pour quitter le mode de configuration. PQ3450-fr-FR_V2.0 12/14...
- Page 15 RS-232. Appuyez sur le bouton EXIT pour quitter le mode de sélection de sortie RS232. Si plus de neuf éléments sont sélectionnés, l’écran affichera le témoin « full ». Sélections de sortie – RS232 PQ3450-fr-FR_V2.0 12/14...
- Page 16 Appuyez à nouveau sur SHIFT pour retourner au menu d’édition du mode de configuration ou appuyez sur EXIT pour quitter le mode de configuration. 4.5.15 Quitter le mode de configuration Quand la programmation est terminée, appuyez sur EXIT pour retourner en mode mesure PQ3450-fr-FR_V2.0 12/14...
- Page 17 Connectez la pince (A1) au conducteur (A1) Connectez la pince 1 (A1) à la borne A1 de l’instrument Les facteurs de mesure associés vont apparaître sur l’écran Les définitions des mesures peuvent être consultées dans la section 5-10 Écran 1Φ2W PQ3450-fr-FR_V2.0 12/14...
- Page 18 Connectez les deux (2) pinces (A1 et A2) aux conducteurs (A1) et (A2) Connectez les pinces (A1) et (A2) aux bornes A1 et A2 de l’instrument Les facteurs de mesure associés vont apparaître sur l’écran Écran 1Φ3W PQ3450-fr-FR_V2.0 12/14...
- Page 19 Connectez les trois (3) pinces (A1, A2 et A3) aux conducteurs A1, A2 et A3 Connectez les trois (3) pinces à l’appareil en utilisant les bornes A1, A2 et A3. Les facteurs de mesure associés vont apparaître sur l’écran Écran 3Φ3W PQ3450-fr-FR_V2.0 12/14...
- Page 20 Connectez les trois (3) pinces (A1, A2 et A3) aux conducteurs A1, A2 et A3. Connectez les pinces (A1, A2 et A3) aux bornes A1, A2 et A3 de l’appareil. Les facteurs de mesure associés vont apparaître sur l’écran Écran 3Φ4W PQ3450-fr-FR_V2.0 12/14...
- Page 21 Connectez les trois (3) pinces (A1, A2 et A3) aux conducteurs A1, A2 et A3 Connectez les pinces (A1, A2 et A3) aux bornes A1, A2 et A3 de l’appareil. Les facteurs de mesure associés vont apparaître sur l’écran PQ3450-fr-FR_V2.0 12/14...
- Page 22 REC s’éteindront. Vous pourrez obtenir des informations sur la façon d’exporter des données vers une feuille de calcul via un PC plus avant dans ce Manuel d'utilisation. Écran du compteur d’incrémentation de l’enregistreur de données PQ3450-fr-FR_V2.0 12/14...
- Page 23 Lorsque le témoin LOW BAT apparaît, remplacez les batteries comme décrit dans la section remplacement des piles de ce manuel. L’utilisation de piles faibles diminue la précision des mesures et les performances de l’appareil. Témoin de charge faible PQ3450-fr-FR_V2.0 12/14...
- Page 24 5.12 Ajustement du zéro pour fonction « Wattheure » Appuyez et maintenez enfoncée la touche « Exit » pendant au moins 6 secondes, les valeurs de mesure « WH », « SH », « QH » seront réinitialisées à la valeur zéro. PQ3450-fr-FR_V2.0 12/14...
- Page 25 à tout point de vente de piles/accum ulateurs ! Mise au rebut : Suivez les dispositions légales en vigueur relatives à la mise au rebut de l’appareil à la fin de son cycle de vie PQ3450-fr-FR_V2.0 12/14...
- Page 26 Les fichiers de données peuvent être ouverts directement dans un tableur. Exemple de fichier de données Exemple d’écran graphique Copyright © 2014 FLIR Systems, Inc. Tous droits réservés, y compris le droit de reproduction, en tout ou en partie, sous quelque forme que ce soit. www.extech.com PQ3450-fr-FR_V2.0 12/14...
