Please Read the Manual Carefully Before Installation
2*Screw A
Bottom Bracket B
Screw C
Trim-Kit Plastic
cover
Botton Cabinet
Template
Please Note
Electrical connection
The oven is fitted with a plug and must be only connected to a properly installed earthed
socket. In accordance with the appropriate regulations, the socket must only be installed and
the connecting cable must only be replaced by a qualified electrician.
If the plug is no longer accessible following installation and all-pole isolating switch must
be present on the installation side with a contact gap at least 3mm.

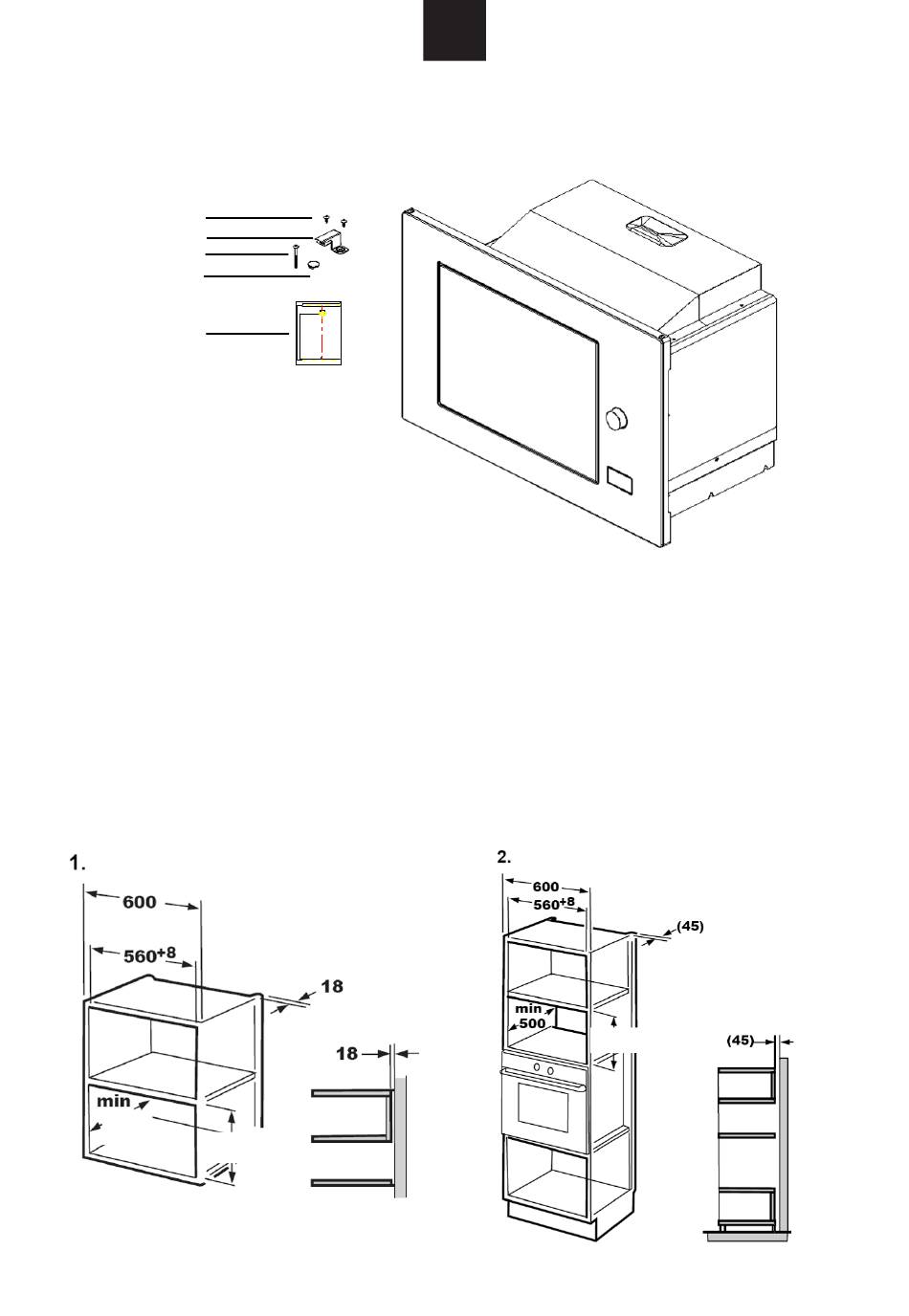

A. Built-in furniture
The built-in cabinet shall not have a rear wall behind the appliance.
Minimum installation height is 85cm.
Do not cover ventilation slots and air intake points.
20L
340
380+2
GB
Installation Instruction
297
36
10
FRONT
BOTTON CABINET TEMPLATE
380+2
1
Publicité
Manuels Connexes pour Candy MOD30X
Sommaire des Matières pour Candy MOD30X
- Page 1 Installation Instruction Please Read the Manual Carefully Before Installation 2*Screw A Bottom Bracket B Screw C Trim-Kit Plastic cover Botton Cabinet Template FRONT BOTTON CABINET TEMPLATE Please Note Electrical connection The oven is fitted with a plug and must be only connected to a properly installed earthed socket.
- Page 2 25L/28L 380+2 B. Prepare the Cabinet. FRONT BOTTON CABINET TEMPLATE on the bottom plane of cabinet . the BOTTOM CABINET TEMPLATE And make the center line of the template coincides with the bottom of cabinet.
- Page 3 2*Screw A Bottom Bracket B Fix the BOTTOM BRACKET with SCREW A. And r emove the BOTTOM CABINET TEMPLATE . Install the oven. Install the oven into the cabinet. Do not trap or kink the power cord.
- Page 4 Bottom Bracket B is just installed against the back shell of the oven. Screw C Installation Hole 5 . Open the door; fix the oven to the cabinet with SCREW C at the Then fix the TRIM-KIT PLASTIC COVER INSTALLATION HOLE of TRIM KIT. to the INSTALLATION HOLE.
- Page 5 Manuel d'installation Merci de lire attentivement le manuel avant l'installation 2 vis A Patte de fixation B Vis C Cache plastique Gabarit pour le bas du meuble FRONT BOTTON CABINET TEMPLATE Merci de noter Connection électrique Le four est équipé d'une prise et doit être connecté à une prise terre adaptée. Conformément à...
- Page 6 25L/28L 380+2 B Préparation du meuble FRONT BOTTON CABINET TEMPLATE 1 .Mettre le gabarit sur le bas de la niche du meuble en faisant en sorte que la ligne du gabarit soit centrer et coincide avec le centre du bas de la niche.
- Page 7 2 vis A Patte de fixation B 2. Fixer la patte de fixation B avec les deux vis A et enlever le gabarit installé précédement. C. Installer le four 3. Installer le four dans la niche. Ne pas coincer ou plier le câble d'alimentation.
- Page 8 4. La patte de fixation B est installée contre la paroi arrière du four Vis C Trou de fixation 5. Ouvrir la porte, fixer le four au meuble avec la Vis C par le trou de fixation. Puis mettre le cache plastique sur le trou de fixation. PN:16170000A14240...
