CHAUDIÈRE EXTÉRIEURE CLASSIC EDGE • MANUEL DU PROPRIÉTAIRE
Variantes d'installation détaillées de la
chaudière
Visitez CentralBoiler.com pour
accéder à la bibliothèque d'illustrations
détaillées pour connecter une grande
variété de chauffages existants ou pour
découvrir d'autres options de chauffage.

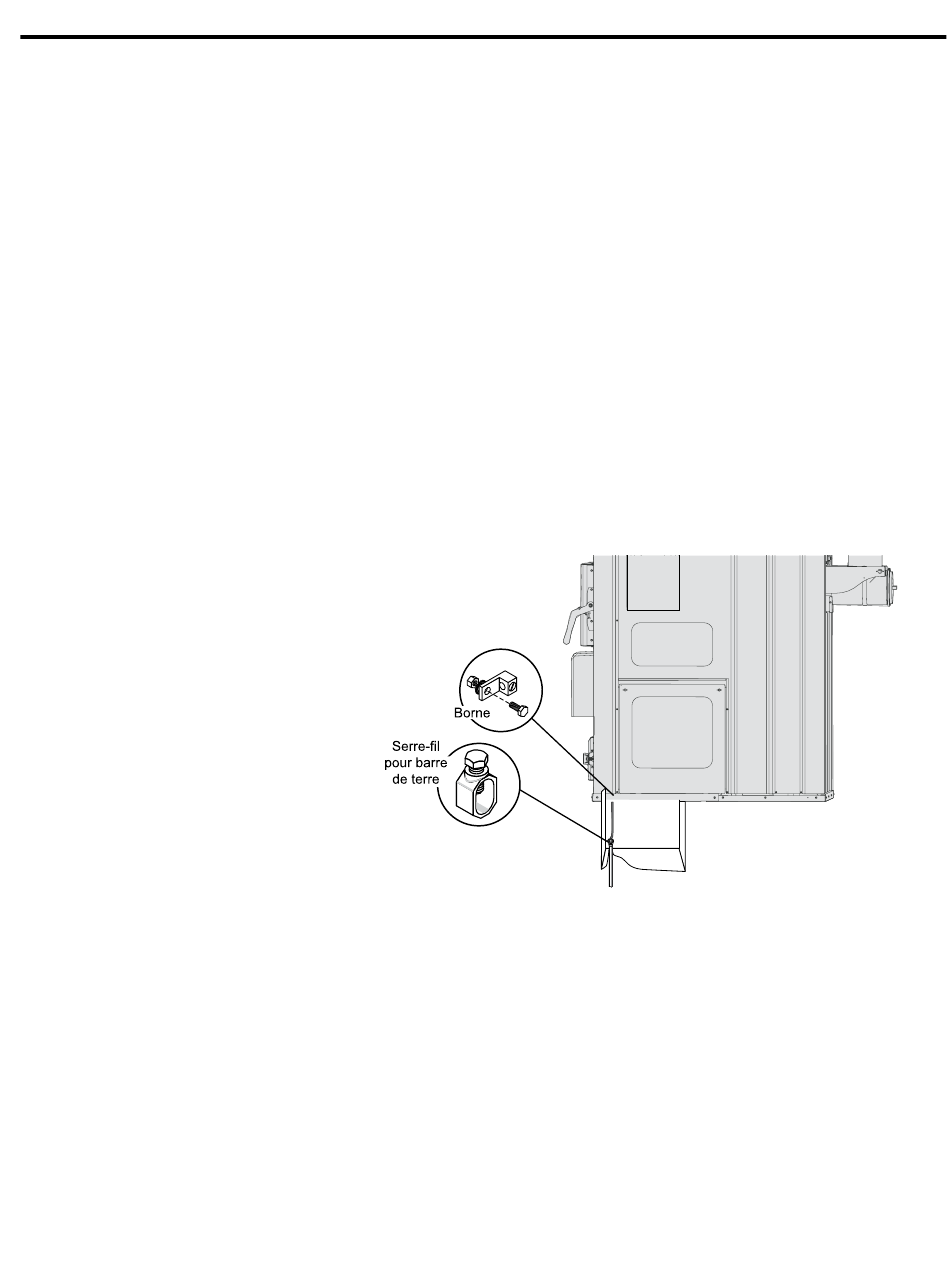

Kit de barre de terre
La chaudière extérieure doit être reliée électriquement à la terre conformément aux
normes de l'organisme régulateur ou bien, en l'absence de telles normes, à celles du
National Electrical Code, ANSI/NFPA 70 et/ou du Code canadien de l'électricité,
Partie 1, CSA C22.1 Code électrique.
Installez un kit de barre de terre (réf. 6593) puis raccordez-le à la chaudière extérieure.
1.
Dans la tranchée destinée à la conduite d'eau, enfoncez la barre de terre dans le
sol à proximité de la chaudière extérieure jusqu'à ce que l'extrémité supérieure de
la barre se trouve sous la surface.
2.
À partir de la barre de terre, faites passer le fil de terre sous le socle puis par-
dessus le châssis de la chaudière extérieure.
3.
Immobilisez la borne de terre avec une vis à tête (1/4 x 3/4 de pouce), une
rondelle en étoile et un écrou. Après avoir fixé le fil de terre à la borne, fixez-le à
la barre de terre à l'aide du serre-fil. Serrez à fond tous les raccords.
REMARQUE : Le socle de la chaudière extérieure a été prépercé près des pompes pour recevoir la
borne de terre.
Installation de la chaudière – Raccordement à votre système existant
Une installation commune doit connecter la chaudière extérieure au chauffe-eau
existant puis au réseau d'air forcé. Un échangeur thermique eau – air est installé dans
le plénum ou dans les gaines de la chaudière existante. Soit l'eau chauffée provenant
de la chaudière extérieure traverse l'échangeur thermique sans interruption, soit elle
est déviée par une vanne secteur à trois voies. Lorsque le thermostat détecte le besoin
de chaleur, le ventilateur de la chaudière existante force l'air à travers l'échangeur
thermique et la chaleur est transférée aux gaines existantes.
REMARQUE : Vous pouvez connecter votre installation de chauffage de plusieurs manières.
Reportez-vous au guide d'installation de la chaudière extérieure Central Boiler pour prendre
connaissance des autres configurations.
