Classic Edge modèles 350/550 –

Configuration une pompe

1 - Liste des pièces de pompe *
Pour un circuit 3/4 de pouce (PEX 1 pouce)
3 118 Close Nipple, 3/4"
1 133 Tee NPT, 3/4"
1 388 Hex Bushing,
1-1/4" x 3/4"
1 171 007 Pump
1 180 Bushing, 3/4" x 1/8"
1 198 Ball Valve, 3/4"
2 224 Isolation Flange, 3/4"
1 296 Swing Check Valve,
3/4"
1 556 Power Supply Cord
1 1330 MPT to PEX, 3/4" x 1"
2 5926 Stainless Steel Clamp
Crimp Ring, 1"
1 6054 Temperature Gauge
1 6593 Grounding Rod Kit
1 5000018 Nipple, 3/4" x 3"
* Pièces et accessoires vendus séparément.
La taille de la pompe peut varier.
REMARQUE
La pompe peut être installé
sur la chaudière extérieure
ou à l'intérieur du bâtiment.
à des fins d'illustration seulement
Retour
à des fins d'illustration seulement
6764
3042
118
296*
Swing Check
Valve
1330
5926
PEX Pipe
L'installation d'un clapet
anti-retour à battant dans la conduite
de retour peut empêcher le risque de
circulation inverse de l'eau.

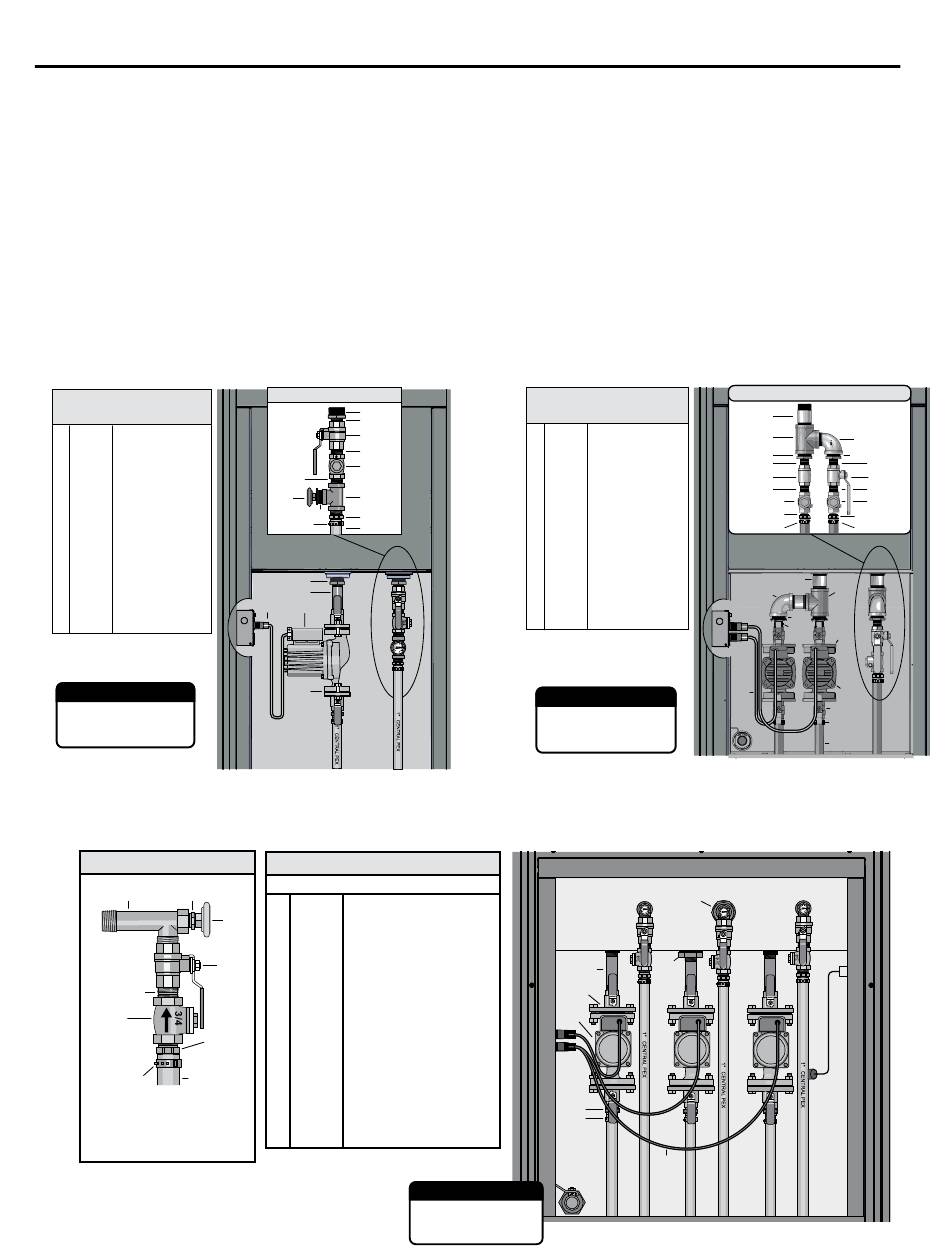

Accès aux raccords de la chaudière extérieure
Les raccords permettent de monter les pompes de circulation sur la chaudière
extérieure. Consultez les illustrations de cette section pour installer correctement les
pompes et les conduites d'alimentation et de retour de votre modèle.
REMARQUE : Le guide d'installation fournit des informations supplémentaires sur la sélection
des pompes. Pour des informations plus détaillées, voir le Guide de sélection des composants
hydroniques (réf. 2482) disponible auprès de votre concessionnaire Central Boiler.
3/4" Retour
388
118
198
118
296
118
133
6054
180
1330
5926
PEX Pipe
388
5000018
556 171
224
Classic Edge modèle 750 – Configuration trois pompes
3 - Liste des pièces de pompe *
Qty p/n Description
3 118 3/4" Close Nipple
6054
3 171 007 Pump
3 198 3/4" Ball Valve
3 224 3/4" Isolation Flange Kit
198
3 296 3/4" Swing Check Valve
2 388 1-1/4" x 3/4" Bushing
3 5000018 3/4" x 3" Nipple
3 556 Power Supply Cord, 32"
1 582 6-Outlet Converter
6 1330 3/4" x 1" MPT to PEX
3 3042 1/2" x 1/8" Bushing
3 6054 Temperature Gauge
3 6764 3/4" x 3/4" x 1/2" Offset Tee
6 5926 Stainless Steel Clamp
Cring Ring, 1"
* Pièces et accessoires vendus séparément.
La taille de la pompe peut varier.
CHAUDIÈRE EXTÉRIEURE CLASSIC EDGE • MANUEL DU PROPRIÉTAIRE
Classic Edge modèles 350/550 –
2 - Liste des pièces de pompe *
Pour un circuit 3/4 de pouce (PEX 1 pouce)
6 118 Close Nipple, 3/4"
2 418 Tee, Black, 1-1/4"
2 171 007 Pump
4 388 Bushing, 1-1/4" x 3/4"
2 198 Ball Valve, 3/4"
2 224 Isolation Flange, 3/4"
2 296 Swing Check Valve,
3/4"
2 556 Power Supply Cord
4 1330 MPT to PEX, 3/4" x 1"
4 5926 Stainless Steel Clamp
Crimp Ring, 1"
1 411 90˚ Elbow, 1-1/4"
1 5000016 90˚ Elbow, Black,
1-1/4"
1 6593 Grounding Rod Kit
3 5000015 Nipple, 1-1/4" x 2-1/2"
* Pièces et accessoires vendus séparément.
La taille de la pompe peut varier.
REMARQUE
La pompe peut être installé
sur la chaudière extérieure
ou à l'intérieur du bâtiment.
à des fins d'illustration seulement
5000018
224
171
1330
5926
REMARQUE
La pompe peut être installé
sur la chaudière extérieure
ou à l'intérieur du bâtiment.
Configuration deux pompes*
5000015
418
388
118
198
118
296
1330
5926
5000015
5000016
556
*Kit d'extension pour pompe (réf. 2500164) nécessaire.
388
3/4" 1-1/4" 3/4"
Port Port Port
388
556
3
3/4" Retour
411
388
118
198
118
296
1330
5926
418
388
118
224
171
1330
5926
PEX Pipe
