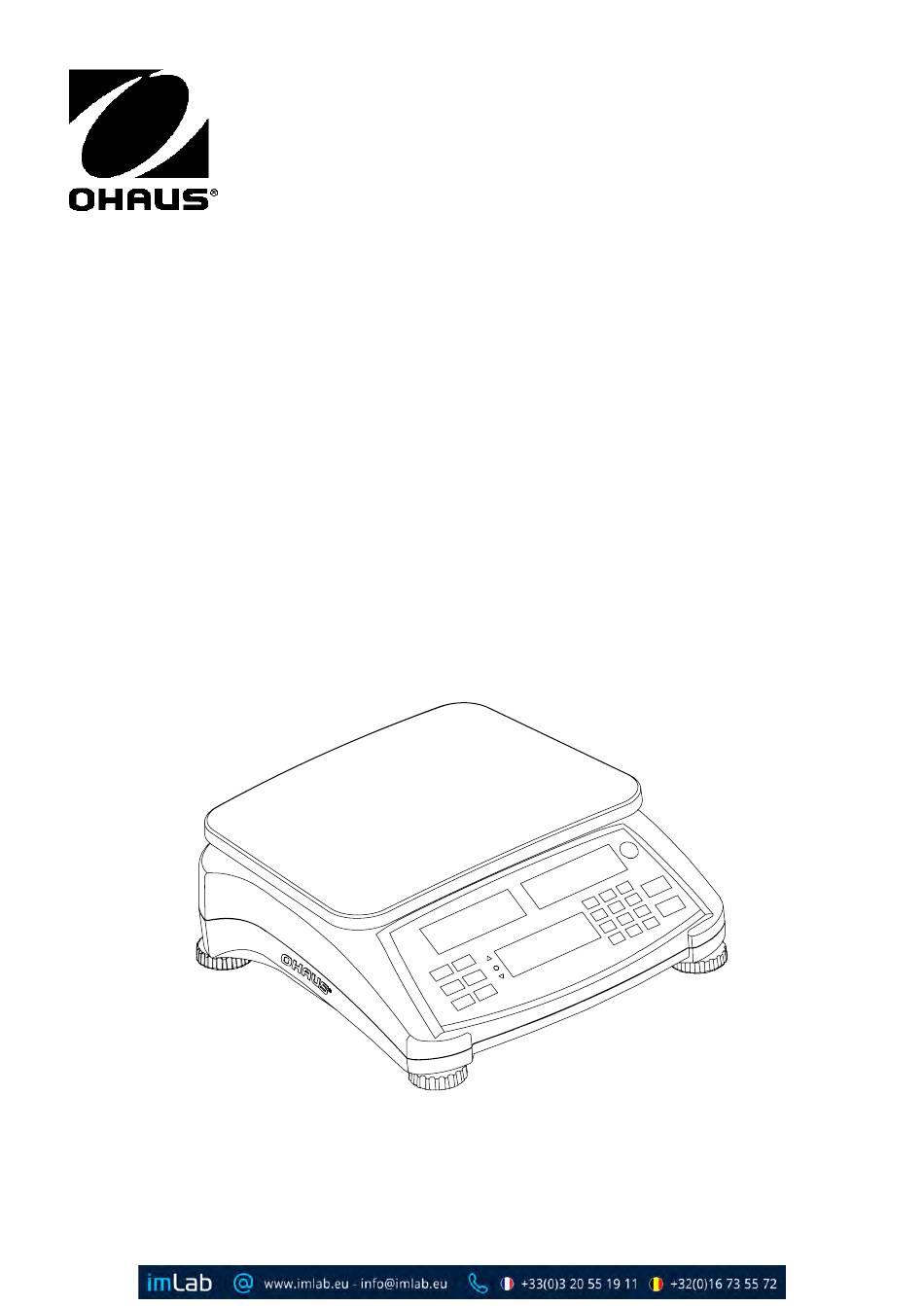

- Page 1 Série Ranger™ Count 3000 Manuel d’instructions...
- Page 3 Série Ranger™ Count 3000 FR - 1 1. INTRODUCTION Ce manuel contient des instructions d'installation, de fonctionnement et de maintenance des balances de la série Ranger™ Count 3000. Veuillez lire toutes ces instructions avant d’utiliser la balance. 1.1 Définition des avertissements et symboles d' Consignes de sécurité...
- Page 4 FR - 2 Série Ranger™ Count 3000 2.2 Installation des composants Installer la sous-plate-forme et le plateau en métal comme ci-dessous. Appuyer pour verrouiller la sous-plate-forme. Figure 2-1. Installer la sous-plate-forme et le plateau en métal 2.3 Sélection de l'emplacement Utiliser la balance sur une surface solide et stable.
- Page 5 Si [lo.bat] s'affiche, la balance passe hors tension. Le chargement de la balance doit s'effectuer dans un environnement sec. ATTENTION : Seul un technicien agréé Ohaus est autorisé à changer la batterie. La batterie risque d'exploser si elle est remplacée par un type inapproprié...
- Page 6 FR - 4 Série Ranger™ Count 3000 3. FONCTIONNEMENT 3.1 Affichages Figure 3-1. Panneau de contrôle de la Ranger 3000 avec affichage LCD TABLEAU 3-1. Fonctions de contrôle Bouton ON/ZERO PRINT Target Accumule le Met la Envoie la Lance la Entrée du Affiche/Mé...
- Page 7 Série Ranger™ Count 3000 FR - 5 TABLEAU 3-1. Suite Bouton Tare Sample Fonction Entre les valeurs Entre un point Efface le Exécuter Affichage/ principale numériques sur (.) sur dernier Débuter (Appuyer l'affichage. l'affichage. caractère de opération de Nouvel APW rapidement) l'écran.
- Page 8 FR - 6 Série Ranger™ Count 3000 Les voyants colorés à LED sur la gauche du panneau de contrôle sont utilisés en mode de Vérification du poids (section 3.7) et s'allument conformément aux règles suivantes : (Rouge) Charges > limite supérieure (Vert) Charges ≥...
- Page 9 Série Ranger™ Count 3000 FR - 7 3.2 Marche/arrêt de la balance Pour mettre en marche la balance, maintenir appuyé le bouton Marche/arrêt zéro pendant 1 seconde. La balance effectue un test d'affichage, affiche momentanément la version du logiciel et passe ensuite en mode de pesée active. Pour mettre la balance hors tension, maintenir appuyé...
- Page 10 FR - 8 Série Ranger™ Count 3000 Introduction d'un poids moyen unitaire (APW) connu : 1. Appuyer sur la touche APW, [------] s'affichera dans la fenêtre des pièces. 2. Introduire la valeur du poids moyen unitaire. 3. Appuyer sur la touche APW, la nouvelle valeur APW s'affichera dans la fenêtre de pesée des pièces.
- Page 11 Série Ranger™ Count 3000 FR - 9 6. Placer l'échantillon sur le plateau ou dans le récipient. Si le poids de l'article se trouve sous la plage de la pesée cible, la LED jaune s'allumera. Si l'échantillon se trouve dans la plage de pesée cible, la LED verte s'allumera.
- Page 12 FR - 10 Série Ranger™ Count 3000 3.7 Bibliothèque Lorsqu'un article est régulièrement traité, ses données peuvent être enregistrées en mémoire pour une utilisation ultérieure. Cette mémoire se réfère à la bibliothèque de la balance. Stockage d'un enregistrement : 1. Appuyer sur la touche ID (identification), [Store] et [lib] s'affichent respectivement dans les fenêtres de pesée et de pesée de pièces.
- Page 13 Série Ranger™ Count 3000 FR - 11 4. PARAMÈTRES DU MENU Le menu Utilisateur permet de personnaliser les réglages de la balance. Remarque : Des sous-menus supplémentaires peuvent être disponibles si les options d'interface sont installées. Se reporter au Manuel de l'utilisateur de l'interface pour des informations complémentaires de réglage.
- Page 14 FR - 12 Série Ranger™ Count 3000 Résumé des fonctions de navigation du bouton dans le mode menu : -- Yes Permet d'entrer dans le menu affiché. - Accepte le réglage affiché et avance vers l'élément suivant. -- No Saute le menu affiché. - Rejette le réglage ou l'élément de menu affiché...
- Page 15 Série Ranger™ Count 3000 FR - 13 4.2 Menu d'étalonnage Entrer dans ce menu pour réaliser des étalonnages. Étalonnage initial Lorsque la balance est mise en fonctionnement pour la première fois, un étalonnage est recommandé afin d'assurer des résultats de pesage précis. Avant de réaliser un étalonnage, s'assurer d'avoir les poids d'étalonnage appropriés, tels que répertoriés au tableau 4-1.
- Page 16 FR - 14 Série Ranger™ Count 3000 Zero2 : Réaliser Span1(Intervalle1) : Réalisation Span2 (Intervalle2) : Réalisation Linearity (Linéarité1) : Réalisation Linearity (Linéarité2) : Réalisation Geographic Adjustment (Géographie Réglage) : Définir 0…12…31* End Calibration (Étalonnage de fin) : Quitter menu *Gras représente toujours la valeur usine par défaut Zéro2 [ZERO] Initialise un étalonnage du 0 de la 2e balance.
- Page 17 Série Ranger™ Count 3000 FR - 15 4.3 Menu Configuration Entrer dans ce menu pour définir les paramètres de la balance. Les paramètres par défaut sont en caractères gras. Reset (Réinitialisation) : no, yes Dual Scale (Balance double) : off, on Cap2 : 1…9999 Grad2 :...
- Page 18 FR - 16 Série Ranger™ Count 3000 Tare Auto [A.tArE] Définir la fonctionnalité de tare automatique. = Tare automatique désactivée = le premier poids brut stable est taré. ON-ACC = les charges brutes stables dans les limites acceptées sont tarées (en mode de pesage de vérification) Option Avertisseur [bp.OPt] Définir si l'avertisseur retentit ou non lorsque le poids moyen unitaire a été...
- Page 19 Série Ranger™ Count 3000 FR - 17 4.4 Menu Lecture Entrer dans ce menu pour définir les paramètres de la balance. Les paramètres par défaut sont en caractères gras. Reset (Réinitialisation) : no, yes Stable Range (Plage de stabilité) : 0.5, 1, 2, 5 Filter (Filtre) : low, medium, high...
- Page 20 FR - 18 Série Ranger™ Count 3000 Configuration de fin [End] Avancer au menu suivant ou revenir en haut du menu actuel. 4.5 Menu Unités Ce sous-menu active les unités pour qu'elles soient accessibles avec le bouton Unités. Les unités dans ce menu doivent être sur marche pour être actives. Remarque : Les unités disponibles varient selon le modèle et les réglementations locales.
- Page 21 Série Ranger™ Count 3000 FR - 19 4.6 Menu Impression 1 Entrer dans ce menu pour définir les paramètres d'impression. Les paramètres par défaut sont en caractères gras. Remarque : Le menu Impression2 ne s'affiche que si une deuxième interface est installée. Reset (Réinitialisation) : no, yes Stable Only (Stable seulement ):...
- Page 22 FR - 20 Série Ranger™ Count 3000 Résultat Définir l'état. = désactivé = la mesure affichée est imprimée Brut Définir l'état. = désactivé = le poids brut est imprimé Définir l'état. = désactivé = le poids net est imprimé Tare Définir l'état.
- Page 23 Remarques : Pour la configuration de Windows 7, contacter Ohaus. Si la valeur de pesage est un nombre négatif, définir la cellule cible au format TEXTE. Dans le cas contraire, Excel ne la distinguera pas comme un nombre négatif.
- Page 24 FR - 22 Série Ranger™ Count 3000 4.7 Menu COM1 Entrer dans ce menu pour définir les paramètres de communication. Les paramètres par défaut sont en caractères gras. no, yes Reset (Réinitialisation) : Baud Rate (Débit en bauds) : 300…9600…19200 7 even, 7 odd, 7 none, 8 none Parity (Parité) : Stop bit (Bits d'arrêt) :...
- Page 25 Série Ranger™ Count 3000 FR - 23 Commande alternative [Alt.CmM] Définition du caractère de contrôle des commandes d'impression, de tare et du zéro. Print Définir le caractère de commande alternative de l'impression. A à Z Tare Définir le caractère de commande alternative de la tare. A à...
- Page 26 FR - 24 Série Ranger™ Count 3000 Impression verrouillée [l.print] Définir l'état. = le menu Impression n’est pas verrouillé = le menu Impression est verrouillé Verrouillage COM [l.COmM] Définir l'état. = le menu COM n'est pas verrouillé = le menu COM est verrouillé Fin de verrouillage [End] Avancer au menu suivant ou revenir en haut du menu actuel.
- Page 27 Série Ranger™ Count 3000 FR - 25 TABLEAU 4-2 CODES GEO Elevation in meters Hauteur en mètres 1300 1625 1950 2275 2600 2925 3250 1300 1625 1950 2275 2600 2925 3250 3575 Elevation in feet Hauteur en pieds 1060 2130 3200 4260 5330...
- Page 28 FR - 26 Série Ranger™ Count 3000 5. MÉTROLOGIE LÉGALE Lorsque la balance est utilisée dans une application commerciale ou légalement contrôlée, elle doit être configurée, inspectée et scellée conformément à la réglementation des poids et mesures locale. Il incombe à l'acheteur de s'assurer que toutes les conditions légales sont satisfaites.
- Page 29 Série Ranger™ Count 3000 FR - 27 Couvercle de sécurité Sceau en papier Sceau par fil Déverrouillé Verrouillé avec un sceau en papier Verrouillé avec un sceau filaire Figure 5-2. Apposition d'un sceau 5.3.2 Sceau par le journal d'audit (États-Unis et au Canada uniquement) Pour les juridictions se servant de la méthode des journaux d'audit, l'agent de service agréé...
- Page 30 6.2 Dépannage Le tableau suivant présente les problèmes communs, les causes possibles et les solutions. Si le problème persiste, contactez OHAUS ou votre revendeur autorisé. TABLEAU 6-1 Symptômes Cause possible...
- Page 31 États-Unis, appeler gratuitement le 1-800-526-0659 entre 8h00 et 17h00 (heure de l'Est). Un spécialiste de l'entretien des produits OHAUS est à disposition pour fournir de l'assistance. En dehors des États-Unis, visitez notre site Web pour localiser le bureau OHAUS le plus près de chez vous.
- Page 32 FR - 30 Série Ranger™ Count 3000 7. DONNÉES TECHNIQUES Les données techniques sont valides dans les conditions ambiantes suivantes : Une utilisation en intérieur Température de fonctionnement : -10 °C à + 40 ° C Humidité relative : humidité relative entre 20 et 85 %, sans condensation Altitude au-dessus du niveau de la mer: Jusqu'à...
- Page 33 Série Ranger™ Count 3000 FR - 31 7.2 Schémas 117 mm/ 311 mm/12,2 po 4,6 po 327 mm/12,9 po Figure 7-1. Dimensions...
- Page 34 FR - 32 Série Ranger™ Count 3000 7.3 Communications La balance est équipée d'une interface RS232 (COM1) située sous le couvercle des options. La connexion de la balance à un ordinateur vous permet de faire fonctionner cette dernière depuis l'ordinateur ainsi que de recevoir des données telles que le poids affiché. 7.3.1 Commandes de l’interface Communication avec la balance en utilisant les caractères de commandes répertoriées au Tableau 7-2 ci-dessous.
- Page 35 Série Ranger™ Count 3000 FR - 33 7.4 Sortie imprimée Les versions papier des échantillons suivants sont générées par le bouton Print, la commande P ou une commande d'impression alternative. Le contenu de la sortie imprimée est défini dans l'article de menu Contenu de l'impression. 24 caractères au maximum peuvent être imprimés sur chaque ligne.
- Page 36 FR - 34 Série Ranger™ Count 3000 7.6 Conformité La conformité aux normes suivantes est indiquée par le marquage correspondant sur le produit. Repère Normes Ce produit est conforme à la directive EMC 2004/108/EC, à la directive de basse tension 2006/95/EC et à la directive des instruments de pesée non automatique 90/384/EEC.
- Page 37 ISO 9001 à OHAUS Corporation, États-Unis d'Amérique, confirmant que le système de gestion de la qualité d'OHAUS était conforme aux conditions normalisées de l'ISO 9001. Le 21 juin 2012, OHAUS Corporation, USA, a été ré-enregistré à la norme ISO 9001:2008.
- Page 38 à OHAUS. Cette garantie ne s'applique pas si le produit a subi des dommages suite à un accident ou un mésusage, a été exposé à des matériaux radioactifs ou corrosifs, contient des matériaux étrangers ayant pénétré...
