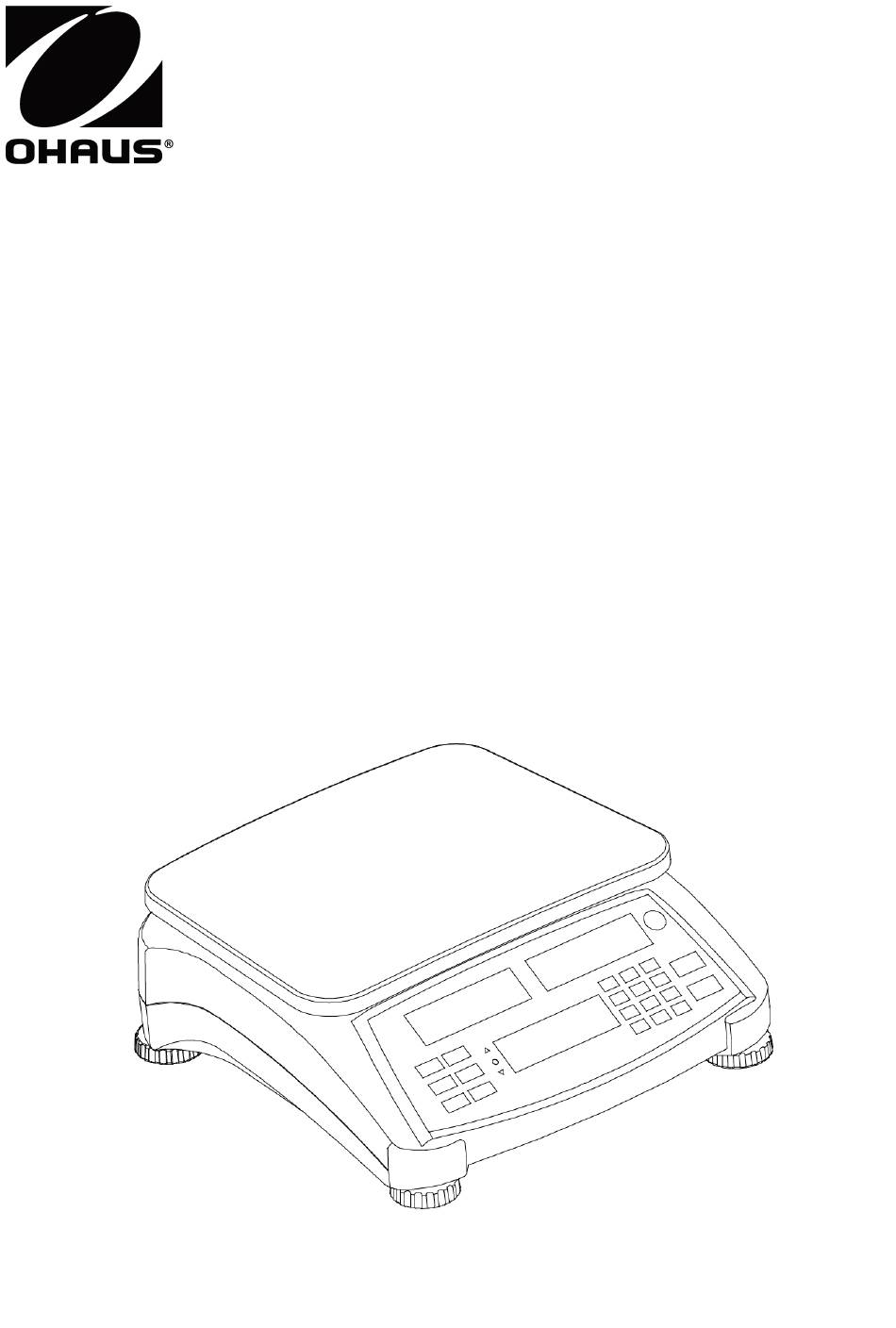

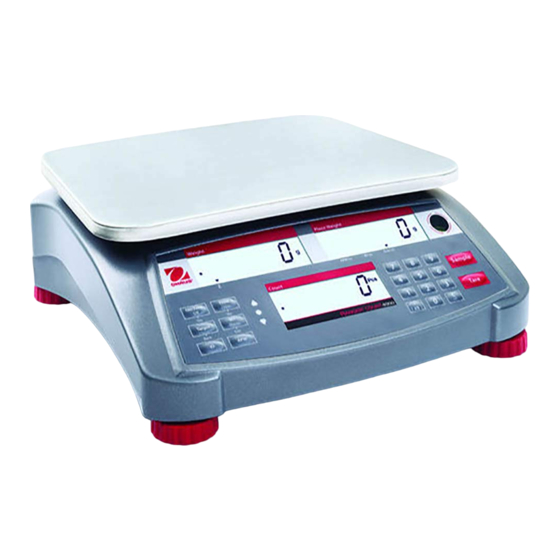

- Page 1 Série Ranger™ Count 4000 Manuel d’instructions...
- Page 3 Série Ranger™ Count 4000 FR-1 1. INTRODUCTION Ce manuel contient des instructions d'installation, de fonctionnement et de maintenance des balances de la série Ranger™ Count 4000. Veuillez lire toutes ces instructions avant d’utiliser la balance. 1.1 Définition des avertissements et symboles d' Consignes de sécurité...
- Page 4 Série Ranger™ Count 4000 FR-2 2.2 Installation des composants Installer la sous-plate-forme et le plateau en métal comme ci-dessous. Appuyer pour verrouiller la sous-plate-forme. Figure 2-1. Installer la sous-plate-forme et le plateau en métal 2.3 Sélection de l'emplacement Utiliser la balance sur une surface solide et stable. Éviter les emplacements avec des courants d'air, des vibrations, des sources de chaleur excessive ou avec des changements brusques de température.Fournir suffisamment d'espace autour de la balance.
- Page 5 Si [lo.bat] s'affiche, la balance passe hors tension. Le chargement de la balance doit s'effectuer dans un environnement sec. ATTENTION : Seul un technicien agréé Ohaus est autorisé à changer la batterie. La batterie risque d'exploser si elle est remplacée par un type inapproprié...
- Page 6 Série Ranger™ Count 4000 FR-4 3. FONCTIONNEMENT 3.1 Affichages Figure 3-1. Panneau de contrôle de la Ranger Count 4000 avec affichage LCD TABLEAU 3-1. Fonctions de contrôle Bouton ON/ZERO PRINT Target Accumule le Met la Envoie la Lance la Entrée du Affiche/Mé...
- Page 7 Série Ranger™ Count 4000 FR-5 TABLEAU 3-1. Suite Bouton Tare Sample Fonction Entre les valeurs Entre un point Efface le Exécuter Affichage/ principale numériques sur (.) sur dernier Débuter (Appuyer l'affichage. l'affichage. caractère de opération de Nouvel APW rapidement) l'écran. tare.
- Page 8 Série Ranger™ Count 4000 FR-6 Les voyants colorés à LED sur la gauche du panneau de contrôle sont utilisés en mode de Vérification du poids (section 3.7) et s'allument conformément aux règles suivantes : (Rouge) Charges > limite supérieure (Vert) Charges ≥ limite inférieure et ≤ limite supérieure (Jaune) Charges <...
- Page 9 Série Ranger™ Count 4000 FR-7 3.2 Marche/arrêt de la balance Pour mettre en marche la balance, maintenir appuyé le bouton Marche/arrêt zéro pendant 1 seconde. La balance effectue un test d'affichage, affiche momentanément la version du logiciel et passe ensuite en mode de pesée active. Pour mettre la balance hors tension, maintenir appuyé...
- Page 10 Série Ranger™ Count 4000 FR-8 Introduction d'un poids moyen unitaire (APW) connu : 1. Appuyer sur la touche APW, [------] s'affichera dans la fenêtre des pièces. 2. Introduire la valeur du poids moyen unitaire. 3. Appuyer sur la touche APW, la nouvelle valeur APW s'affichera dans la fenêtre de pesée des pièces.
- Page 11 Série Ranger™ Count 4000 FR-9 4. Répéter les étapes 2 et 3 ci-dessus pour définir le dépassement supérieur. 5. Au besoin, placer un récipient vide sur le plateau et appuyer sur Tare. 6. Placer l'échantillon sur le plateau ou dans le récipient. Si le poids de l'article se trouve sous la plage de la pesée cible, la LED jaune s'allumera.
- Page 12 Série Ranger™ Count 4000 FR-10 3.7 Bibliothèque Lorsqu'un article est régulièrement traité, ses données peuvent être enregistrées en mémoire pour une utilisation ultérieure. Cette mémoire se réfère à la bibliothèque de la balance. Stockage d'un enregistrement : 1. Appuyer sur la touche ID (identification), [Store] et [lib] s'affichent respectivement dans les fenêtres de pesée et de pesée de pièces.
- Page 13 Série Ranger™ Count 4000 FR-11 4. PARAMÈTRES DU MENU Le menu Utilisateur permet de personnaliser les réglages de la balance. Remarque : Des sous-menus supplémentaires peuvent être disponibles si les options d'interface sont installées. Se reporter au Manuel de l'utilisateur de l'interface pour des informations complémentaires de réglage.
- Page 14 Série Ranger™ Count 4000 FR-12 Résumé des fonctions de navigation du bouton dans le mode menu : -- Yes Permet d'entrer dans le menu affiché. - Accepte le réglage affiché et avance vers l'élément suivant. -- No Saute le menu affiché. - Rejette le réglage ou l'élément de menu affiché...
- Page 15 Série Ranger™ Count 4000 FR-13 4.2 Menu d'étalonnage Entrer dans ce menu pour réaliser des étalonnages. Étalonnage initial Lorsque la balance est mise en fonctionnement pour la première fois, un étalonnage est recommandé afin d'assurer des résultats de pesage précis. Avant de réaliser un étalonnage, s'assurer d'avoir les poids d'étalonnage appropriés, tels que répertoriés au tableau 4-1.
- Page 16 Série Ranger™ Count 4000 FR-14 Zero2 : Réaliser Span1(Intervalle1) : Réalisation Span2 (Intervalle2) : Réalisation Linearity (Linéarité1) : Réalisation Linearity (Linéarité2) : Réalisation Geographic Adjustment (Géographie Réglage) : Définir 0…12…31* End Calibration (Étalonnage de fin) : Quitter menu *Gras repré sente toujours la valeur usine par dé faut Zéro2 [ZERO] Initialise un étalonnage du 0 de la 2e balance.
- Page 17 Série Ranger™ Count 4000 FR-15 4.3 Menu Configuration Entrer dans ce menu pour définir les paramètres de la balance. Les paramètres par défaut sont en caractères gras. Reset (Réinitialisation) : no, yes Dual Scale (Balance double) : off, on Cap2 : 1…9999 Grad2 : 0,00005…0,5...
- Page 18 Série Ranger™ Count 4000 FR-16 = désactivé = poids moyen unitaire automatiquement optimisé Tare Auto [A.tArE] Définir la fonctionnalité de tare automatique. = Tare automatique désactivée = le premier poids brut stable est taré. ON-ACC = les charges brutes stables dans les limites acceptées sont tarées (en mode de pesage de vérification) Option Avertisseur [bp.OPt] Définir si l'avertisseur retentit ou non lorsque le poids moyen unitaire a été...
- Page 19 Série Ranger™ Count 4000 FR-17 4.4 Menu Lecture Entrer dans ce menu pour définir les paramètres de la balance. Les paramètres par défaut sont en caractères gras. Reset (Réinitialisation) : no, yes Stable Range (Plage de stabilité) : 0.5, 1, 2, 5 Filter (Filtre) : low, medium, high Auto-Zero Tracking (Suivi automatique du 0) : off, 0.5, 1, 3...
- Page 20 Série Ranger™ Count 4000 FR-18 = mise hors tension après 5 minutes sans activité = mise hors tension après 10 minutes sans activité Configuration de fin [End] Avancer au menu suivant ou revenir en haut du menu actuel. 4.5 Menu Unités Ce sous-menu active les unités pour qu'elles soient accessibles avec le bouton Unité...
- Page 21 Série Ranger™ Count 4000 FR-19 4.6 Menu Impression 1 Entrer dans ce menu pour définir les paramètres d'impression. Les paramètres par défaut sont en caractères gras. Remarque : Le menu Impression2 ne s'affiche que si une deuxième interface est installée. Reset (Réinitialisation) : no, yes Stable Only (Stable seulement ):...
- Page 22 Série Ranger™ Count 4000 FR-20 = activé Résultat Définir l'état. = désactivé = la mesure affichée est imprimée Brut Définir l'état. = désactivé = le poids brut est imprimé Définir l'état. = désactivé = le poids net est imprimé Tare Définir l'état.
- Page 23 = activé Remarques : La fonction de transfert des données n'est pas prise en charge avec Windows® 7/8. OHAUS offre le logiciel SPDC pour les utilisateurs de Windows 7/8. Si la valeur de pesage est un nombre négatif, définir la cellule cible au format TEXTE.
- Page 24 Série Ranger™ Count 4000 FR-22 4.7 Menu COM1 Entrer dans ce menu pour définir les paramètres de communication. Les paramètres par défaut sont en caractères gras. Reset (Réinitialisation) : no, yes Baud Rate (Débit en bauds) : 300…9600…19200 Parity (Parité) : 7 even, 7 odd, 7 none, 8 none Stop bit (Bits d'arrêt) : 1, 2...
- Page 25 Série Ranger™ Count 4000 FR-23 Commande alternative [Alt.CmM] Définition du caractère de contrôle des commandes d'impression, de tare et du zéro. Print Définir le caractère de commande alternative de l'impression. A à Z Tare Définir le caractère de commande alternative de la tare. A à...
- Page 26 Série Ranger™ Count 4000 FR-24 Définir l'état. = le menu Unité n’est pas verrouillé = le menu Unité est verrouillé [l.print] Impression verrouillée Définir l'état. = le menu Impression n’est pas verrouillé = le menu Impression est verrouillé Verrouillage COM [l.COmM] Définir l'état.
- Page 27 Série Ranger™ Count 4000 FR-25...
- Page 28 Série Ranger™ Count 4000 FR-26 TABLEAU 4-2 CODES GEO Elevation in meters Hauteur en mè tres 1300 1625 1950 2275 2600 2925 3250 1300 1625 1950 2275 2600 2925 3250 3575 Elevation in feet Hauteur en pieds 1060 2130 3200 4260 5330 6400...
- Page 29 Série Ranger™ Count 4000 FR-27 5. MÉTROLOGIE LÉGALE Lorsque la balance est utilisée dans une application commerciale ou légalement contrôlée, elle doit être configurée, inspectée et scellée conformément à la réglementation des poids et mesures locale. Il incombe à l'acheteur de s'assurer que toutes les conditions légales sont satisfaites.
- Page 30 Série Ranger™ Count 4000 FR-28 méthodes d'apposition d'un sceau illustrées ci-dessous. Couvercle de sécurité Sceau en papier Sceau par fil Déverrouillé Verrouillé avec un sceau en papier Verrouillé avec un sceau filaire Figure 5-2. Apposition d'un sceau 5.5 Sceau par le journal d'audit (États-Unis et au Canada uniquement) Pour les juridictions se servant de la méthode des journaux d'audit, l'agent de service agréé...
- Page 31 6.2 Dépannage Le tableau suivant présente les problèmes communs, les causes possibles et les solutions. Si le problème persiste, contactez OHAUS ou votre revendeur autorisé. TABLEAU 6-1 Symptômes Cause possible...
- Page 32 États-Unis, appeler gratuitement le 1-800-526-0659 entre 8h00 et 17h00 (heure de l'Est). Un spécialiste de l'entretien des produits OHAUS est à disposition pour fournir de l'assistance. En dehors des États-Unis, visitez notre site Web sur www.ohaus.com pour localiser le bureau OHAUS le plus près de chez vous.
- Page 33 7.1 Spécifications TABLEAU 7-1 MODÈLE RC41M3 RC41M6 RC41M15 RC41M30 3 kg x 0.0001 kg 6 kg x 0.0002 kg 15 kg x 0.0005 kg 30 kg x 0.001 kg 30000 Capacité x Précision de la 3000 g x 0.1 g 6000 g x 0.2 g...
- Page 34 Série Ranger™ Count 4000 FR-32 7.2 Schémas Figure 7-1. Dimensions...
- Page 35 7.3.1 Commandes de l’interface L'échelle est compatible MT-SICS et commandes OHAUS. Commandes répertoriées dans les tableaux ci-après seront reconnus par l'échelle. Pour utiliser les commandes MT-SICS, envoyez la commande lb/po2. Pour revenir aux commandes OHAUS, envoyez la commande POH. TABLEAU 7-2 Commande Fonction Impression immédiate du poids affiché...
- Page 36 Série Ranger™ Count 4000 FR-34 MT-SICS Commandes Commande Fonction LEVEL 0 Remettre la balance Enquête de toutes les commandes disponibles de SICS Enquête de niveau SICS et les versions SICS Enquête de données à l'échelle Enquête de version du logiciel échelle Demande de numéro de série Envoyer la valeur de poids stable Envoyer la valeur de poids immédiatement...
- Page 37 Série Ranger™ Count 4000 FR-35 7.5 Format de sortie Chaîne Poids Format d'impression: Champ Poids espace Unité espace stabilité espace G/N espace Term. Char(s) Longueur 9 Chaque champ est suivie d'un espace unique de délimitation (ASCII: 32) Définitions: Poids - Jusqu'à 9 caractères, justifié à droite, à gauche - immédiate du personnage le plus important (s'il est négatif).
- Page 38 Ce produit est conforme à la directive EMC 2004/108/EC, à la directive de basse tension 2006/95/EC et à la directive des instruments de pesée non automatique 90/384/EEC. La déclaration de conformité est disponible en ligne sur www.ohaus.com/ce AS/NZS 61000.6.1, AS/NZS 61000.6.3 UL Std. No. 61010-1 CAN/CSA-C22.2 No. 61010-1 Avis important pour les instruments de pesage vérifiés...
- Page 39 ISO 9001 à OHAUS Corporation, États-Unis d'Amérique, confirmant que le système de gestion de la qualité d'OHAUS était conforme aux conditions normalisées de l'ISO 9001. Le 21 juin 2012, OHAUS Corporation, USA, a été ré-enregistré à la norme ISO 9001:2008.
- Page 40 à OHAUS. Cette garantie ne s'applique pas si le produit a subi des dommages suite à un accident ou un mésusage, a été exposé à des matériaux radioactifs ou corrosifs, contient des matériaux étrangers ayant pénétré...
- Page 42 * 30248051* P/N 30248051B © 2020 OHAUS Corporation, all rights reserved / todos los derechos reservados / tous droits réservés / Alle Rechte vorbehalten / tutti i diritti riservati. Printed in China / Impreso en la China / Imprimé en Chine / Gedruckt in China /...
