Guide d'utilisation

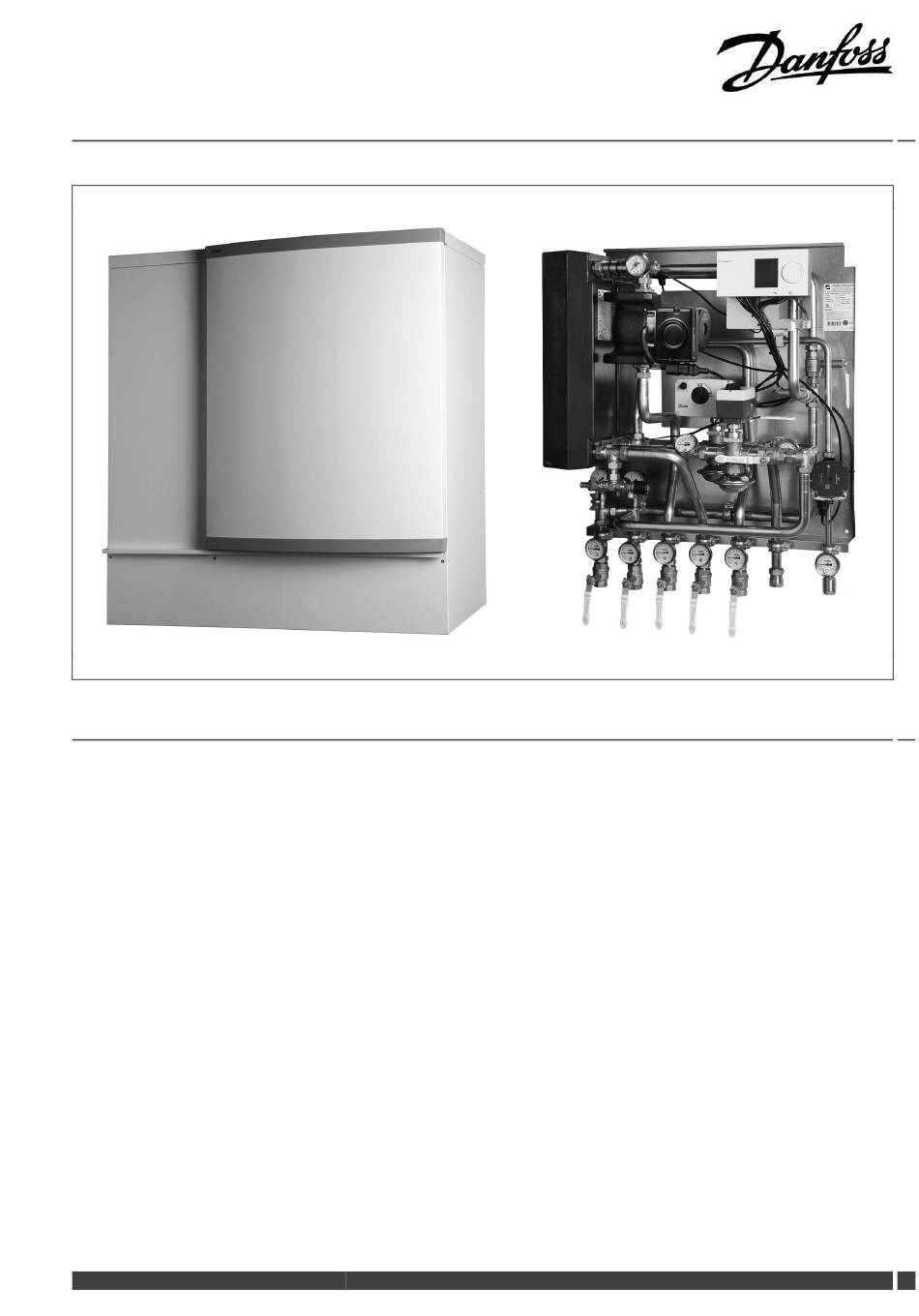

Termix VVX Compact 28
1.0 Table des matières
1.0 Table des matières ........................................... 1
2.0 Description fonctionnelle ................................. 2
3.0 Remarques de sécurité ..................................... 3
3.1
Remarques de sécurité - Généralités. . . . . . . . . . . . . . . . . . . . . . . . . . . 3
4.0 Montage.......................................................... 4
4.1
Montage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
4.2
Démarrage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
4.3
Raccordements électriques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
5.0 Conception ...................................................... 8
5.1
Conception . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
5.2
Schéma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
6.0 Commandes .................................................... 10
6.1
Circuit de chauffage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
6.2
Régulation de la température de DHW . . . . . . . . . . . . . . . . . . . . . . . . 14
6.3
Autres . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
6.4
Maintenance. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
7.0 Dépannage ..................................................... 18
7.1
Dépannage en général . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
7.2
Dépannage de DHW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
7.3
Dépannage HE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
7.4
Élimination. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Danfoss District Energy
8.0 Déclaration...................................................... 22
8.1
Déclaration de conformité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
VI.CW.S4.04 / LFR42460
DEN-GT
1
Publicité
Table des Matières
Dépannage
Manuels Connexes pour Danfoss Termix VVX Compact 28
Sommaire des Matières pour Danfoss Termix VVX Compact 28
-
Page 1: Table Des Matières
Guide d’utilisation Termix VVX Compact 28 1.0 Table des matières 1.0 Table des matières ........... 1 8.0 Déclaration............22 Déclaration de conformité ........22 2.0 Description fonctionnelle ......... -
Page 2: Description Fonctionnelle
Sous-stations de chauffage urbain permettant un chauffage indirect et des systèmes d’eau chaude sanitaire instantanés. Application La sous-station Termix VVX Compact 28 est une solution complète pour la distribution de chauffage et de production E.C.S. Elle se caractérise par une sécurité optimale, un transfert de chaleur efficace, une conception facilitant l'entretien et un design compact. -
Page 3: Remarques De Sécurité
Guide d’utilisation Termix VVX Compact 28 3.0 Remarques de sécurité 3.1 Remarques de sécurité – Généralités Les instructions suivantes font référence à la conception standard de la sous-station. Des versions spéciales des sous-stations sont disponibles sur demande. Personnel agréé uniquement Ce manuel d'utilisation doit être lu avec attention avant l'installation... -
Page 4: Montage
L'assemblage, le démarrage et les travaux de maintenance doivent solaire, peuvent être utilisées comme alimentation primaire des uniquement être effectués par du personnel autorisé et qualifié. sous-stations Danfoss. Par souci de simplicité, le chauffage urbain DH peut être considéré comme synonyme d'alimentation primaire. Connexions : 1. - Page 5 Guide d’utilisation Termix VVX Compact 28 4.1.1 Installation : Montage : Espace adéquat Laisser un espace adéquat autour de la sous-station à des fins de montage et de maintenance. Orientation La sous-station doit être montée de manière à ce que les composants, les trous de serrure et les étiquettes soient positionnés...
-
Page 6: Démarrage
Guide d’utilisation Termix VVX Compact 28 4.2 Démarrage Démarrage, chauffage indirect Remplissage : Resserrer les raccordements 1: Premier remplissage Après l'ajout d'eau au système et la mise en marche du système, Lors de l'exécution du premier remplissage, l'échangeur de chaleur resserrer TOUS les raccordements. -
Page 7: Garantie
Guide d’utilisation Termix VVX Compact 28 Chauffage au sol : Fonction d'arrêt de la pompe Si la sous-station est utilisée en connexion avec le chauffage au sol, la pompe de circulation doit être raccordée à la fonction d'arrêt de la pompe dans le régulateur du chauffage au sol. La pompe doit être arrêtée si tous les circuits du chauffage au sol sont fermés. -
Page 8: Conception
Guide d’utilisation Termix VVX Compact 28 5.0 Conception 5.1 Conception La sous-station peut différer de celle représentée. Description de la conception A Échangeur de chaleur, HE 10 Pompe de circulation 27A Actionneur, HE B Échangeur de chaleur, ECS 11 Pompe d'eau chaude sanitaire... -
Page 9: Schéma
Guide d’utilisation Termix VVX Compact 28 5.2 Schéma Alimentation Alimentation Primaire Chauffage Retour de Retour chauffage Chauffage urbain Circ. Votre sous-station peut différer de celle représentée sur le schéma. Description schématique A Échangeur de chaleur, HE 10 Pompe de circulation 25 Manomètre avec vanne à... -
Page 10: Commandes
Guide d’utilisation Termix VVX Compact 28 6.0 Commandes 6.1 Circuit de chauffage 6.1.1 Régulateur de pression différentielle Le régulateur de pression différentielle atténue les fluctuations de la pression arrivant depuis le réseau de chauffage urbain. La pression d'exploitation dans la sous-station est ainsi maintenue à... -
Page 11: Régulateur De Débit Avec Vanne De Régulation Intégrée
Il se ferme lorsque le débit maximal souhaité est atteint. Il peut être utilisé avec des actionneurs électriques Danfoss ( avec ou sans fonction de sécurité). Un moteur de rappel à ressort peut être utilisé comme fonction de sécurité... -
Page 12: Sonde De Température Extérieure (Esmt)
Guide d’utilisation Termix VVX Compact 28 6.1.6 Sonde de température extérieure (ESMT) Les sondes extérieures doivent être montées de manière à éviter une exposition à la lumière directe du soleil. Il convient également d'éviter de les mettre à proximité des portes, fenêtres ou bouches d'aération. -
Page 13: Jauge De Pression He
Guide d’utilisation Termix VVX Compact 28 6.1.8 Instructions Grundfos UPML/UPMXL PP = Pression proportionnelle (clignotement rapide) CP = Pression constante (clignotement lent) 6.1.9 Jauge de pression HE La jauge de pression HE indique la pression du système HE. Danfoss District Energy VI.CW.S4.04 / LFR42460... -
Page 14: Régulation De La Température De Dhw
Il se ferme lorsque le débit maximal souhaité est atteint. Il peut être utilisé avec des actionneurs électriques Danfoss ( avec ou sans fonction de sécurité). Un moteur de rappel à ressort peut être utilisé comme fonction de sécurité... -
Page 15: Pompe D'eau Chaude Sanitaire
Guide d’utilisation Termix VVX Compact 28 6.2.3 Vanne motorisée électrique à 2 voies Les actionneurs dotés ou non de la fonction de sûreté sont disponibles pour les contrôles trois points. Les actionneurs à rappel par ressort peuvent être utilisés pour la fermeture de sûreté en cas de rupture d'alimentation. - Page 16 Guide d’utilisation Termix VVX Compact 28 6.3.2 Crépine Les crépines doivent être nettoyées régulièrement par du personnel agréé. La fréquence du nettoyage doit dépendre des conditions de service et des instructions du fabricant. 6.3.3 Raccord La sous-station est dotée d'un raccord pour le compteur d'énergie.
-
Page 17: Maintenance
Vérifier que le système est correctement aéré. Les inspections doivent être réalisées au minimum tous les deux ans. Les pièces de rechange peuvent être commandées auprès de Danfoss. Veuillez vous assurer que chaque demande comprend le numéro de série de la sous-station. Danfoss District Energy VI.CW.S4.04 / LFR42460... -
Page 18: Dépannage
Guide d’utilisation Termix VVX Compact 28 7.0 Dépannage 7.1 Dépannage en général En cas de problèmes de fonctionnement, les fonctionnalités de base suivantes doivent être vérifiées avant le dépannage effectif : • la sous-station est raccordée à l'électricité, Personnel agréé uniquement •... -
Page 19: Dépannage He
Guide d’utilisation Termix VVX Compact 28 7.3 Dépannage HE Problème Cause possible Solution Trop peu ou pas de chaleur. Crépine colmatée dans le circuit DH ou HE Nettoyer la vanne/la (les) crépine(s). (circuit de radiateur). Filtre du compteur d'énergie sur le circuit Nettoyer le filtre (après avoir consulté... -
Page 20: Élimination
Guide d’utilisation Termix VVX Compact 28 Température d'alimentation DH trop basse. Réglage erroné des commandes Régler les commandes automatiques automatiques, le cas échéant. – voir instructions des commandes automatiques. Régulateur défectueux. Le régulateur Contacter le fabricant des commandes ne réagit pas comme il devrait selon les automatiques ou remplacer le régulateur. - Page 21 Guide d’utilisation Termix VVX Compact 28 Danfoss District Energy VI.CW.S4.04 / LFR42460 DEN-GT...
-
Page 22: Déclaration
Guide d’utilisation Termix VVX Compact 28 8.0 Déclaration 8.1 Déclaration de conformité 8.1.1 Étiquette de la sous-station Normalement, la déclaration de conformité mentionnée ci-dessous s'applique aux : « sous-stations ; catégorie 0 avec équipement électrique ». KAT. Sauf si elles sont munies d'une étiquette jaune (PED KAT. 1) située sur leur étiquette, auquel cas la déclaration de conformité... - Page 23 Guide d’utilisation Termix VVX Compact 28 Catégorie 1 avec équipement électrique Danfoss District Energy VI.CW.S4.04 / LFR42460 DEN-GT...
- Page 24 Guide d’utilisation Termix VVX Compact 28 Produced by Danfoss A/S © 04/2017...
