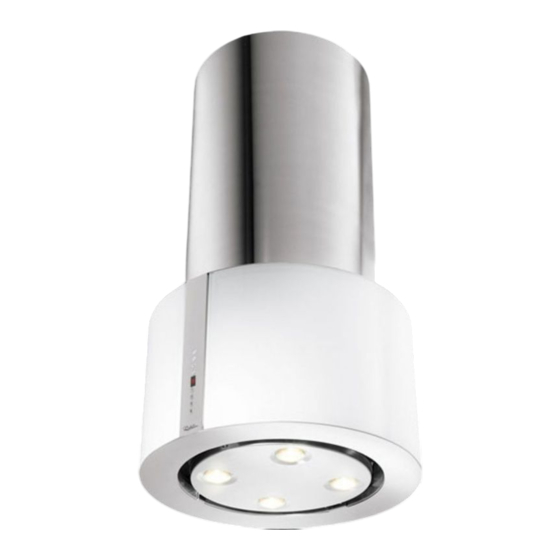

- Page 1 MARQUE : ROBLIN REFERENCE : SATURN/2 5044002 CODIC : 3782638...
- Page 2 Libretto di Istruzioni Instructions Manual Manuel d’Instructions Bedienungsanleitung Gebruiksaanwijzing...
- Page 3 INDICE CONSIGLI E SUGGERIMENTI.............................. 3 CARATTERISTICHE................................4 INSTALLAZIONE ................................... 6 USO...................................... 10 MANUTENZIONE ................................11 INDEX RECOMMENDATIONS AND SUGGESTIONS ........................14 CHARACTERISTICS ................................15 INSTALLATION..................................17 USE ...................................... 21 MAINTENANCE ................................... 22 SOMMAIRE CONSEILS ET SUGGESTIONS............................25 CARACTERISTIQUES................................. 26 INSTALLATION..................................28 UTILISATION ..................................
- Page 4 CONSEILS ET SUGGESTIONS La présente notice d' e mploi vaut pour plusieurs versions de l' a ppareil. Elle peut contenir des descriptions d' a c- cessoires ne figurant pas dans votre appareil. INSTALLATION • Le fabricant décline toute responsabilité en cas de dommage dû à une installation non correcte ou non conforme aux règles de l’art.
- Page 5 CARACTERISTIQUES Composants Réf. Q.té Composants du produit Corps de Hotte comprenant : Commandes, Éclairage, Filtres Conduit supérieur Treillis télescopique muni d’un dispositif d’aspiration et comprenant : 7.1a Treillis supérieur 7.1b Treillis inférieur 7.1a Flasque de réduction ø 150-120 mm Flasque ø 120 mm Buse avec clapet Raccord Sortie de l’Air Colliers serre-tube...
- Page 6 Encombrement * * * Min. Min. 550mm 550mm * Dimensions pour hotte en version aspirante. ** Dimensions pour hotte en version filtrante. 2 27...
- Page 7 INSTALLATION Perçage Plafond/Étagère et Fixation Treillis PERÇAGE PLAFOND/ETAGERE • À l’aide d’un Fil à plomb, reporter sur le Plafond/Étagère de support le centre du Plan de Cuisson. • Poser contre le Plafond/Étagère le Gabarit de Perçage 21 fourni avec l’appareil, en faisant coïncider son centre avec le centre projeté...
- Page 8 PRÉPARATION DU TREILLIS POUR LE BRANCHEMENT DE LA HOTTE EN VERSION FILTRANTE En cas d’installation de la hotte en version filtrante, il faudra prédisposer tous les raccordements dans le treil- lis. Allonger le treillis en procédant comme suit afin de faciliter l’installation des différents composants pour la version filtrante : •...
- Page 9 FIXATION DU TREILLIS • Soulever le treillis en s’assurant que l’indicateur situé sur la plaque du treillis se trouve sur l’avant de celui-ci. • Enfoncer les fentes du treillis sur les deux vis installées d’avance au plafond et tourner jusqu’au centre de la fente de réglage.
- Page 10 Assemblage du conduit et fixation du corps de la hotte En cas d’installation en version filtrante, le conduit doit être mon- té avec les fentes tournées vers le haut ; en cas d’installation en version aspirante, les fentes doivent être tournées vers le bas. •...
- Page 11 UTILISATION Tableau des commandes Touche Fonction Affichage Branche et débranche le moteur d’aspiration à la Affiche la vitesse réglée première vitesse. Diminue la vitesse d’exercice. Affiche la vitesse réglée Augmente la vitesse d’exercice. Affiche la vitesse réglée Active la vitesse Intensive à partir de n’importe Affiche alternativement HI et le temps quelle vitesse, même lorsque le moteur est restant une fois par seconde.
- Page 12 ENTRETIEN TELECOMMANDE (FOURNIE SUR DEMANDE) Il est possible de commander cet appareil au moyen d’une télé- commande, alimentée avec des piles alcalines zinc-charbon 1,5 V du type standard LR03-AAA (non compris). • Ne pas ranger la télécommande à proximité de sources de cha- leur.
- Page 13 Filtres anti-odeur au charbon actif (version filtrante) Non lavable et non régénérable, il doit être remplacé à l’affichage de FC ou au moins tous les 4 mois. Le signal d’alarme, si préalablement activé, a lieu seulement lorsque le moteur d’aspiration est en marche. Activation du signal d’alarme •...
- Page 14 Éclairage REMPLACEMENT DE L’AMPOULE Ampoule au néon 11 W • Retirer le couvercle après avoir dévissé les vis. • Tirer l’ampoule vers le haut et procéder à son remplacement par une ampoule présentant les mêmes caractéristiques. Éclairage Attention : Cet appareil est doté d’une lumière LED blanche de classe 1M conformément à...
