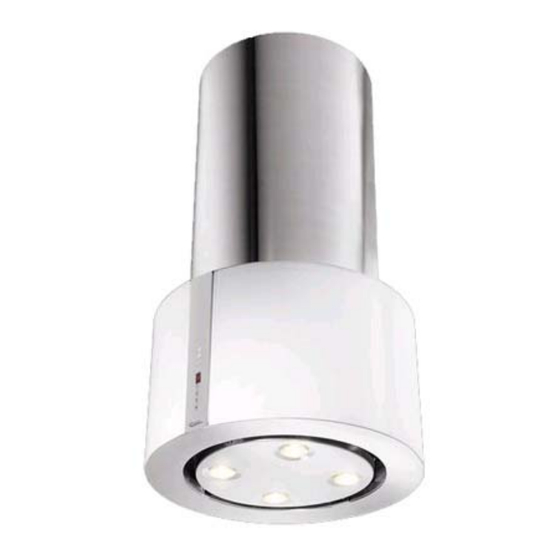

CARACTERISTIQUES Composants Réf. Q.té Composants du produit Corps de Hotte comprenant : Commandes, Éclairage, Filtres Conduit supérieur Treillis télescopique muni d’un dispositif d’aspiration et comprenant : 7.1a Treillis supérieur 7.1b Treillis inférieur Flasque de réduction ø 150-120 mm Flasque ø 120 mm Buse avec clapet Raccord Sortie de l’Air Colliers serre-tube...
Page 5
Encombrement * * * Min. Min. 550mm 550mm * Dimensions pour hotte en version aspirante. ** Dimensions pour hotte en version filtrante.
Page 6
INSTALLATION Perçage Plafond/Étagère et Fixation Treillis PERÇAGE PLAFOND/ETAGERE • À l’aide d’un Fil à plomb, reporter sur le Plafond/Étagère de support le centre du Plan de Cuisson. • Poser contre le Plafond/Étagère le Gabarit de Perçage 21 fourni avec l’appareil, en faisant coïncider son centre avec le centre projeté...
PRÉPARATION DU TREILLIS POUR LE BRANCHEMENT DE LA HOTTE EN VERSION FILTRANTE En cas d’installation de la hotte en version filtrante, il faudra prédisposer tous les raccordements dans le treil- lis. Allonger le treillis en procédant comme suit afin de faciliter l’installation des différents composants pour la version filtrante : •...
FIXATION DU TREILLIS • Soulever le treillis en s’assurant que l’indicateur situé sur la plaque du treillis se trouve sur l’avant de celui-ci. • Enfoncer les fentes du treillis sur les deux vis installées d’avance au plafond et tourner jusqu’au centre de la fente de réglage.
Page 9
Assemblage du conduit et fixation du corps de la hotte En cas d’installation en version filtrante, le conduit doit être mon- té avec les fentes tournées vers le haut ; en cas d’installation en version aspirante, les fentes doivent être tournées vers le bas. •...
BRANCHEMENT ÉLECTRIQUE • Raccorder la hotte au secteur en interposant un interrupteur bipolaire avec ouverture des contacts d’au moins 3 mm. • S’assurer que le connecteur du câble d’alimentation est bien enfiché dans la prise de l’aspirateur. • Raccorder le connecteur des commandes Cmd. Neon •...
UTILISATION Bandeau de commande Touche Fonction Afficheur Allume et éteint le moteur d’aspiration Affiche la vitesse sélectionnée. à la dernière vitesse utilisée. Réduit la vitesse de fonctionnement. Augmente la vitesse de fonctionne- ment. Active la vitesse intensive à n’importe Affiche HI et le point en bas à quelle vitesse, même avec le moteur droite clignote une fois par se- éteint ;...
ENTRETIEN TELECOMMANDE (FOURNIE SUR DEMANDE) Il est possible de commander cet appareil au moyen d’une télé- commande, alimentée avec des piles alcalines zinc-charbon 1,5 V du type standard LR03-AAA. • Ne pas ranger la télécommande à proximité de sources de cha- leur.
Filtre anti-odeur au charbon actif (version filtrante) • Il ne peut être ni lavé ni récupéré, il faut le changer quand EF s’affiche ou au moins tous les 4 mois. Déclenchement du signal d’alarme • Pour les Hottes en Version Filtrante, l’alarme indiquant la saturation des Filtres doit être activée au moment de l’installation ou ultérieurement.
Eclairage REMPLACEMENT LAMPES Lampe halogène de 20 W. • Sortir la Lampe de la Douille en exerçant une légère traction. • Remplacer par une nouvelle lampe possédant les mêmes caractéristiques, en veillant à ce que les deux fiches soient correctement insérées dans le logement de la Douille.
