4 F O N C T I O N N E M E N T

4 5 Panneau LCD

Affichage en configuration rack
Battery Info

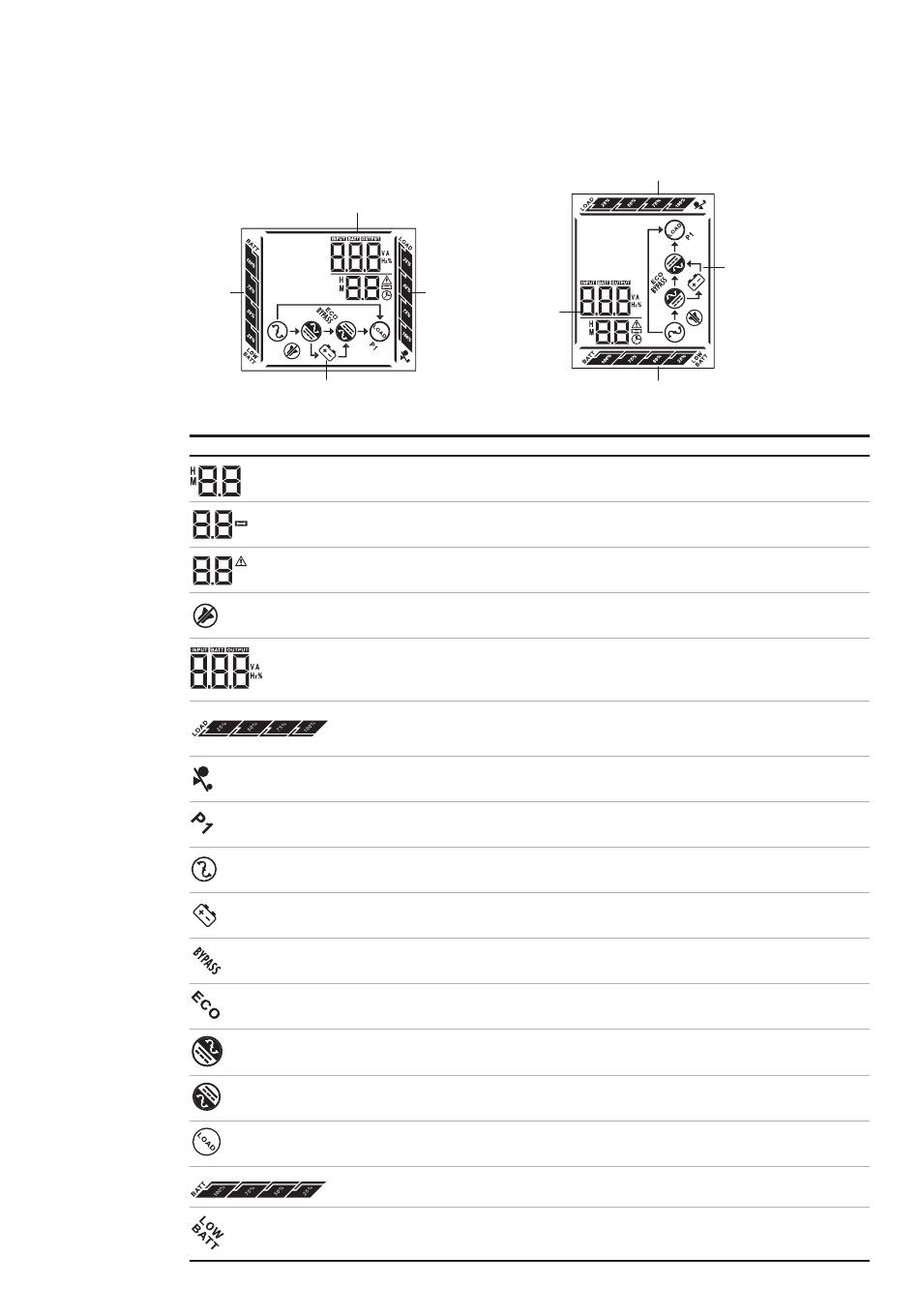

Tableau 7 : Symboles du mode de fonctionnement

Affichage

UPS Display Info
Load Info
Mode Operation Info
Fonction
Indique la durée d'autonomie estimée ou cumulée.
H : heures, M : minutes.
Indique les éléments de configuration ; les éléments de configuration sont détaillés à la
section Réglage de l'ASI.
Indique les codes d'avertissement et de défaut ; les codes sont détaillés dans les tableaux
Codes de référence des défauts et Indicateurs d'avertissement.
Indique que l'alarme de l'ASI est désactivée.
Indique la tension d'entrée, la fréquence d'entrée, la tension de la batterie, le courant de la
batterie, la capacité de la batterie, la tension de sortie, la fréquence de sortie, le courant
de charge et le pourcentage de charge.
K : kilo, W : watt, V : tension, A : ampère, % : pourcentage, Hz : fréquence.
Indique le niveau de charge, divisé en quatre tranches : 0-24 %, 25-49 %, 50-74 % et 75-100 %.
Indique une surcharge.
Indique que les prises à gestion programmable fonctionnent.
Indique que l'ASI est raccordée au secteur.
Indique que la batterie fonctionne.
Indique que le circuit de bypass fonctionne.
Indique que le mode ECO est activé.
Indique que le circuit CA-CC fonctionne.
Indique que le circuit de l'onduleur fonctionne.
Indique que la sortie fonctionne.
Indique le niveau de la batterie, divisé en quatre tranches : 0-24 %, 25-49 %, 50-74 % et 75-100 %.
Indique une batterie faible.
Affichage en configuration tour
Load Info
UPS Display Info
Battery Info
21
Mode Operation Info
