Borne escamotable 2
7.4 Mise en service de la commande
La borne escamotable 2 est initialisée lors de la première mise sous tension ou en cas de coupure de courant.
On peut le reconnaître grâce au voyant de fonctionnement LED. Toutes les couleurs vont défilées. Du rouge,
vert, bleu, blanc et rouge pour la détection radar d'un côté et bleu pour la détection radar de l'autre côté.
L'initialisation dure environ 1 minute. Après initialisation, la borne escamotable 2 est prête pour la mise en
service.

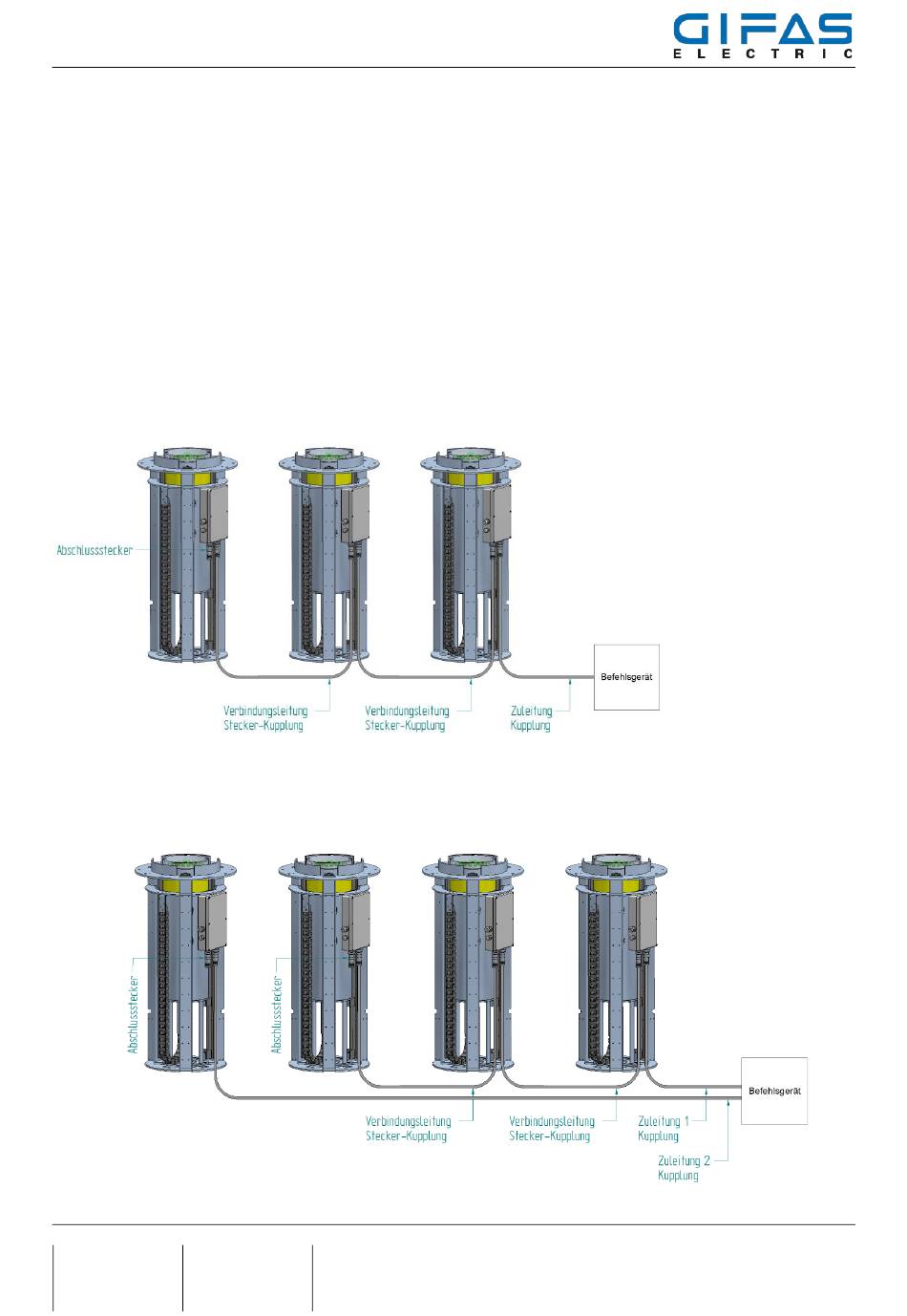

7.5 Commande de plusieurs bornes
Un maximum de 3 bornes peuvent être reliées entre elles au moyen d'une boucle. Pour cela, les bornes
escamotables sont reliées entre elles par des câbles et des fiches. La fiche de terminaison doit impérativement
être branchée sur la dernière borne abaissée. La fiche de terminaison est utilisée pour terminer les interrup-
teurs de fin de course de position.
Bouchon de terminaison
Raccordement du conducteur de connexion par fiche
Si plus de 3 bornes escamotables sont utilisées dans un groupe, un deuxième tube d'installation plus grand
doit être posé entre la commande et la quatrième borne escamotable (espace pour 2 câbles y compris
fiche/couplage). Ici aussi, la fiche de terminaison doit être branchée sur la dernière borne.
