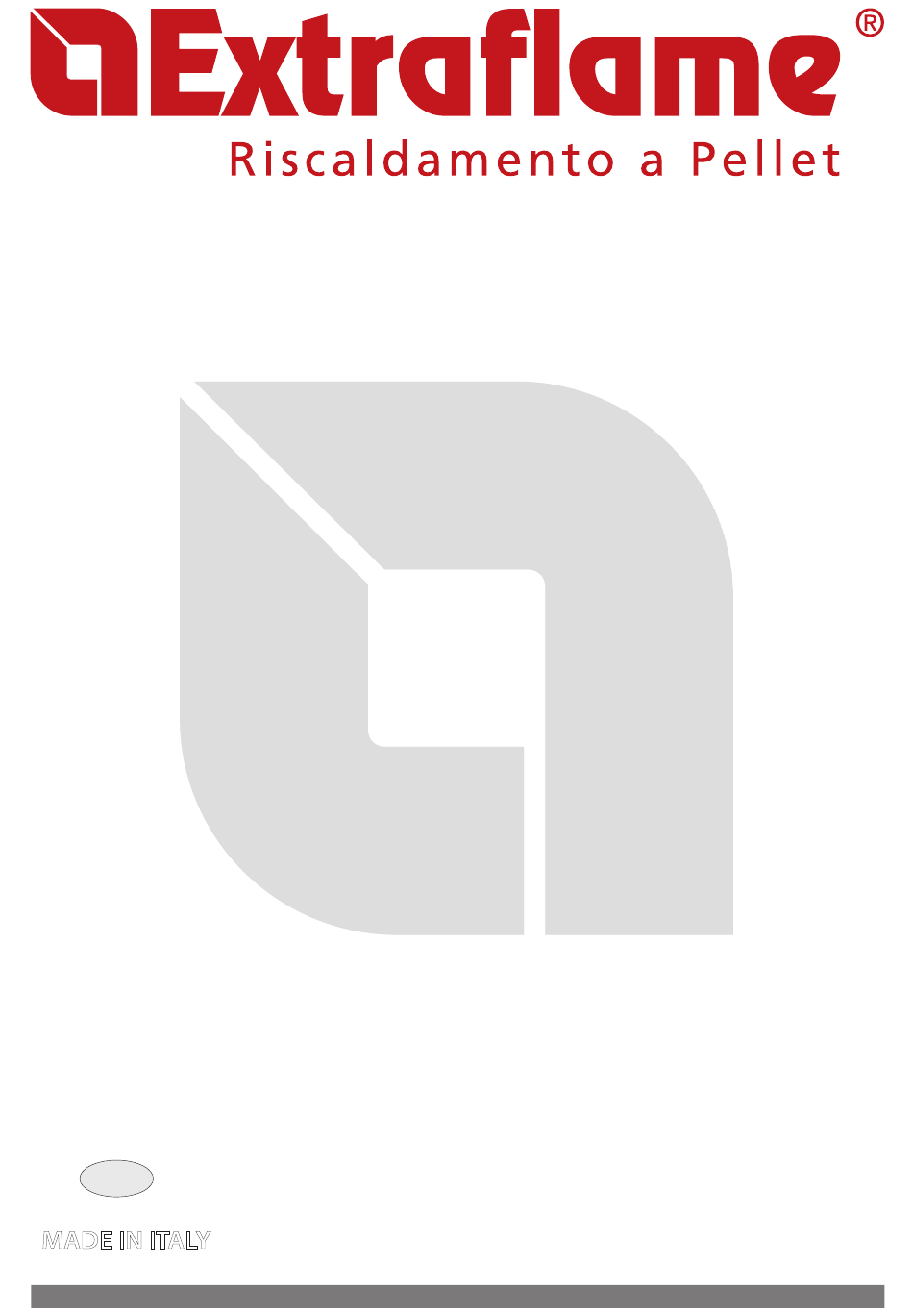

- Page 1 MANUEL UTILISATEUR poêLES à pELLET MADE ITALY design & production 004276517 - Rev 008...
- Page 2 FRANCAIS...
-
Page 3: Table Des Matières
....................................9 INStALLAtIoN ........................................ 10 DISTANCES MINIMALES ............................................10 CONSIGNES POUR L’ENTRETIEN .........................................10 eNtRetoISeS SouVeNIR et ILeNIA - ANNABeLLA ........................... 12 cANALISAtIoN AIR cHAud ..................................12 SOUVENIR - ILENIA - ANNABELLA ........................................12 GRAZIOSA PLUS, IRMA PLUS, NOVELLA PLUS & SIBILLA PLUS .............................13 EMMA PLUS &... - Page 4 ILENIA 004276809-000 FOGLIO APPLICAZIONE SILICONE ILENIA FRANCAIS...
- Page 5 IRMA - IRMA PLUS NoN applicare SilicoNe Su irma pietra! Do Not apply SilicoNe oN irma pietra! Ne paS appliquer SilicoNe Sur irma pietra! VerweNDeN Sie keiN SilikoN auf irma pietra! No aplique SilicoNa eN irma pietra! Não aplicar SilicoNe em irma pietra! 004276813-000 FOGLIO APPLICAZIONE SILICONE IRMA IRMAPLUS FRANCAIS...
- Page 6 SIBILLA-SIBILLA PLUS 004276829-000 – FOGLIO APPL.SIL.SIBILLA-SIBILLA PLUS FRANCAIS...
-
Page 7: Mises En Garde
Nous vous remercions d'avoir choisi notre produit. Notre appareil est une solution de chauffage optimale née de la technologie la plus avancée avec une qualité de fabrication de très haut niveau et un design toujours actuel, pour vous faire profiter – en toute sécurité – de la merveilleuse sensation que procure la chaleur de la flamme. - Page 8 L’APPAREIL ET EN AVOIR COMPRIS LES DANGERS INHÉRENTS.L'UTILISATION DU GÉNÉRATEUR PAR DES PERSONNES (Y COMPRIS LES ENFANTS) AYANT DES CAPACITÉS PHYSIQUES, SENSORIELLES ET MENTALES RÉDUITES, OU DES PERSONNES INEXPÉRIMENTÉES EST INTERDITE À MOINS QU'UNE PERSONNE RESPONSABLE DE LEUR SÉCURITÉ NE LES SURVEILLE ET LES INSTRUISE. Š...
-
Page 9: Entretien Ordinaire
GÉNÉRATEUR. SI CELA SE VÉRIFIE, CONTACTER LE SERVICE D’ASSISTANCE TECHNIQUE ET SURTOUT NE PAS DÉSACTIVER LES SYSTÈMES DE SÉCURITÉ. Š EN CAS D'INCENDIE DU CONDUIT DE FUMÉE, SE MUNIR D'EXTINCTEURS POUR ÉTOUFFER LES FLAMMES OU APPELER LES POMPIERS. Š CET APPAREIL NE DOIT PAS ÊTRE UTILISÉ COMME INCINÉRATEUR DE DÉCHETS. -
Page 10: Installation
InstallatIon GÉnÉralItÉs Les branchements évacuation des fumées et hydraulique doivent être effectués par un personnel qualifié qui doit délivrer une attestation de conformité d'installation selon les normes nationales. L'installateur doit remettre au propriétaire ou à la personne qui le représente, conformément à la loi en vigueur, la déclaration de conformité... -
Page 11: Branchement Au Réseau Électrique
En présence d'appareils à gaz de type B à fonctionnement intermittent, non destinés au chauffage, il faut effectuer une ouverture d'aération et/ou de ventilation. Les prises d'air doivent répondre aux exigences suivantes : Š être protégées par des grilles, grillages métalliques, etc., sans en réduire la section utile nette ; Š... -
Page 12: Entretoises Souvenir Et Ilenia - Annabella
SOUVeNIR eT ILeNIA - ANNAbeLLA Les modèles « SOUVENIR » et « ILENIA - ANNABELLA » ont sur l'arrière de la machine 4 entretoises qui délimitent la distance minimale à respecter par rapport à tous les appuis sur l'arrière. Les entretoises ne doivent pas être enlevées. -
Page 13: Graziosa Plus, Irma Plus, Novella Plus & Sibilla Plus
caractéristiques : Š diamètre de sortie de la canalisation : 80 mm Š longueur maximale de canalisation conseillée 6 m. POSItION « A » Š il n'est pas possible de thermostater la canalisation Š possibilité de régler en pourcentage la vitesse du ventilateur. POSItION « c »... -
Page 14: Thermostat Supplémentaire Pour Commande Moteur Canalisation
caractéristiques : Š diamètre de sortie de la canalisation : 2x80 mm Š longueur maximale de canalisation conseillée 2 m. Š il n'est pas possible de thermostater la canalisation Š possibilité de régler en pourcentage la vitesse du ventilateur. THeRMOSTAT SUppLéMeNTAIRe pOUR COMMANDe MOTeUR CANALISATION Sur les modèles avec moteur pour canalisation, il est possible de thermostater le moteur. -
Page 15: Pellet Et Chargement
Pellet et chargement Les pellets sont réalisés en soumettant à une pression élevée la sciure, c'est-à-dire les copeaux de bois pure (sans peintures) produits par des scieries, menuiseries et d'autres activités liées au travail et à la transformation du bois. Ce type de combustible est absolument écologique du moment qu'aucun collant n'est utilisé... -
Page 16: Panneau De Commandes
Panneau de commandes VisUalisaTiON des diVers POUr aCCÉder BOUTON Messages de TexTe aU MeNU ON / OFF rÉglage CONFigUraTiON PUissaNCe de TeMPÉraTUre FONCTiONNeMeNT Légende des icônes de L'écran indique la réception du signal radio allumée = communication radio en cours indique l'état de l'entrée du thermostat supplémentaire (gNd - i3) Éteinte = absence de communication radio allumée fixe = entrée port série désactivée... -
Page 17: Menu Général
menu généraL retour en arriÈre - Quitter déFiLement des ParamÈtres : suivant (2) ; Précédent (3) modiFication des données de conFiguration : augmentation (4) ; diminution (5) conFirmation - accÈs au menu set HorLoge HabiLit.cHrono HabiLitation du jour PrOg. 1 - 2 - 3 - 4 cHrono ON/OFF set cHrono... -
Page 18: La Télécommande
La téLécommande la télécommande permet de régler tout ce qui peut normalement être effectué par le display lcd. le tableau ci-dessous détaille les différentes fonctions : on/oFF appuyer sur la touche pendant trois secondes pour allumer ou éteindre le poêle. augmentation de La appuyer sur cette touche pour augmenter la puissance de fonctionnement. -
Page 19: Fréquence De Réseau 50/60 Hz
FréQuence de réseau 50/60 Hz si le poêle est installé dans un pays ayant une fréquence de 60 hz, il affiche le message « fréquence de réseau erronée ». Varier la fréquence comme décrit ci-après. PrOCÉdUre des COMMaNdes appuyer sur la touche 6, Š... -
Page 20: Fonctionnement Et Logique
Fonctionnement et LogiQue aLLumage après la vérification des points susmentionnés, appuyer sur la touche 1 pendant trois secondes pour allumer le poêle. Pour la phase d'allumage, 15 minutes sont à disposition, après le démarrage et après avoir atteint la température de contrôle, le poêle interrompt la phase d'allumage et passe en dÉMarrage. -
Page 21: Thermostat Supplémentaire (En Option)
tHermostat suPPLémentaire (en oPtion) l'appareil a la possibilité de contrôler la température ambiante à travers un thermostat externe supplémentaire (en option). après l'allumage (en appuyant sur la touche 1 ou à travers le mode chrono), le poêle fonctionnera pour atteindre le set configuré sur le (contact fermé). -
Page 22: Stand-By
MaNQUe de COMBUsTiBle : Š le poêle ne parvient jamais à développer une flamme adéquate qui a toujours tendance à rester très basse même à puissance élevée. Š à la puissance minimale, le poêle a presque tendance à s'éteindre en se portant en situation d'alarme « ». -
Page 23: Clavier Bloqué
si la fonction stby n'est pas activée (OFF), si le poêle atteint la température ambiante configurée, il se mettra au minimum en modulant et affichera modul. Quand la température ambiante sera inférieure au set configuré, le poêle recommencera à fonctionner à la puissance configurée sur l'écran en affichant travail. -
Page 24: Effacer
ventiL-2 Ce menu permet de régler en pourcentage la vitesse de la ventilation canalisée. PrOCÉdUre des COMMaNdes appuyer sur la touche 6, l'inscription set HorLoge s'affiche. Š appuyer plusieurs fois sur la touche 2 jusqu'à visualiser utiLisateur. Š appuyer sur la touche 6. Š... -
Page 25: Exemple De Programmation
eXemPLe de Programmation Nous supposons à présent que nous voulons utiliser la fonction Programmateur hebdomadaire et que nous voulons utiliser 4 tranches horaires de la façon suivante : - 1re tranche horaire : de 08h00 à 12h00 tous les jours de la semaine, avec une température ambiante de 19 °c, sauf samedi et dimanche - 2e tranche horaire : de 15h00 à... -
Page 26: Nettoyage Et Entretien
NeTTOyage eT eNTReTIeN effecTueR les INDIcaTIONs TOujOuRs eN TOuTe sécuRITé! Š S'assurer que la fiche du câble d'alimentation soit enlevée car le générateur pourrait avoir été programmé pour s'allumer. Š Que le générateur soit entièrement froid. Š Les cendres soient complètement froides. Š... - Page 27 Ouvrir la porte - Nettoyer le verre avec un chiffon humide Ne jamais vaporiser directement sur le verre céramique le détergent ou tout autre liquide pour le nettoyage NeTTOyage bRasIeR eT chambRe De cOmbusTION 1. Aspirer les résidus présents dans le brasier 2.
-
Page 28: Tous Les 3/4 Jours - Hebdomadaire
TOus les 3/4 jOuRs - hebDOmaDaIRe TIROIR à ceNDRes Vérifier tous les 3-4 jours le contenu du tiroir à cendres et le vider au-moins une/deux fois par semaine. Lorsque c'est prévu, ouvrir/enlever la porte inférieure. Enlever le tiroir à cendres amovible et le vider dans un récipient spécifique. Aspirer la zone en-dessous, où... - Page 29 FRANCAIS...
-
Page 30: Entretien Courant Effectué Par Des Techniciens Autorisés
eNTReTIeN cOuRaNT effecTué paR Des TechNIcIeNs auTORIsés l'entretien courant doit être effectué au moins une fois par an. Le générateur, en utilisant du pellet comme combustible solide, nécessite d'une intervention annuelle d'entretien courant, qui doit être effectuée par un Technicien autorisé, en utilisant exclusivement des pièces de rechange originales. Le non-respect peut compromettre la sécurité... - Page 31 Les images sont à titre illustratif. Moteur des fumées (démontage et nettoyage du conduit des fumées), nouveau silicone aux endroits prévus Joints d'inspections, tiroir à cendres et porte brasier (remplacer et appliquer du silicone aux endroits prévus) Chambre de combustion (nettoyage total de toute ...
- Page 32 Les images sont à titre illustratif. Moteur des fumées (démontage et nettoyage du conduit des fumées), nouveau silicone aux endroits prévus Joints d'inspections, tiroir à cendres et porte brasier (remplacer et appliquer du silicone aux endroits prévus) Chambre de combustion (nettoyage total de toute ...
-
Page 33: Visualisations
Visualisations Écran cause solution Poêle éteint start La phase de start est en cours cHarGe Pellet Le chargement du pellet est en cours durant la phase d'allumage alluMaGe La phase d'allumage est en cours DeMarraGe La phase de démarrage est en cours La phase de fonctionnement normal traVaille est en cours... -
Page 34: Alarmes
alarMes exPlication solution Écran Allumée: indique la présence d'une alarme Éteinte: indique l'absence d'alarmes Clignotante: indique la désactivation du capteur de dépression. Indique la présence d'une alarme. L'alarme peut être réarmée uniquement si le moteur des fumées s'est arrêté et après 15 minutes de l'affichage de l'alarme elle- même en appuyant sur la touche 1 pendant 3 secondes. -
Page 35: Conditions De Garantie
CONDITIONS DE GARANTIE Les produits EXTRAFLAME S.p.A. sont garantis, conformément aux directives de la communauté européenne, pour une période de 24 mois à compter de la date d'achat. Un document fiscal valide qui prouve l'achat, délivré par le vendeur (ticket de caisse, facture ou bon de transport), identifiant le produit acheté... -
Page 36: Élimination
Si le produit est réparé auprès d'un des Centres d'Assistance Technique Agréés indiqués par EXTRAFLAME S.p.A. et en cas de remplacement du produit, le transport sera gratuit. Si le technicien est en mesure de réparer le produit au domicile de l'utilisateur et que celui-ci refuse, le transport au laboratoire et la livraison de retour seront à... - Page 37 FRANCAIS...
- Page 38 FRANCAIS...
- Page 39 FRANCAIS...
- Page 40 ExtraflamE S.p.a. Via Dell’Artigianato, 12 36030 - MONTECCHIO PRECALCINO (VI) - ITALY +39.0445.865911 - +39.0445.865912 - info@extraflame.it - www.lanordica-extraflame.com MADE ITALY design & production POUR CONNAÎTRE LE CENTRE D'ASSISTANCE LE PLUS PROCHE CONTACTER VOTRE REVENDEUR OU CONSULTER LE SITE WWW.LANORDICA-EXTRAFLAME.COM...
