UT503PV
Appuyez sur le bouton "TEST" pour effectuer le test, puis l'écran LCD affiche le symbole
correspondant et le résultat du test. Si la résistance d'isolement mesurée est inférieure à la
résistance prédéfinie, l'écran LCD affiche "FAIL" (échoué) ou "PASS" (réussi).

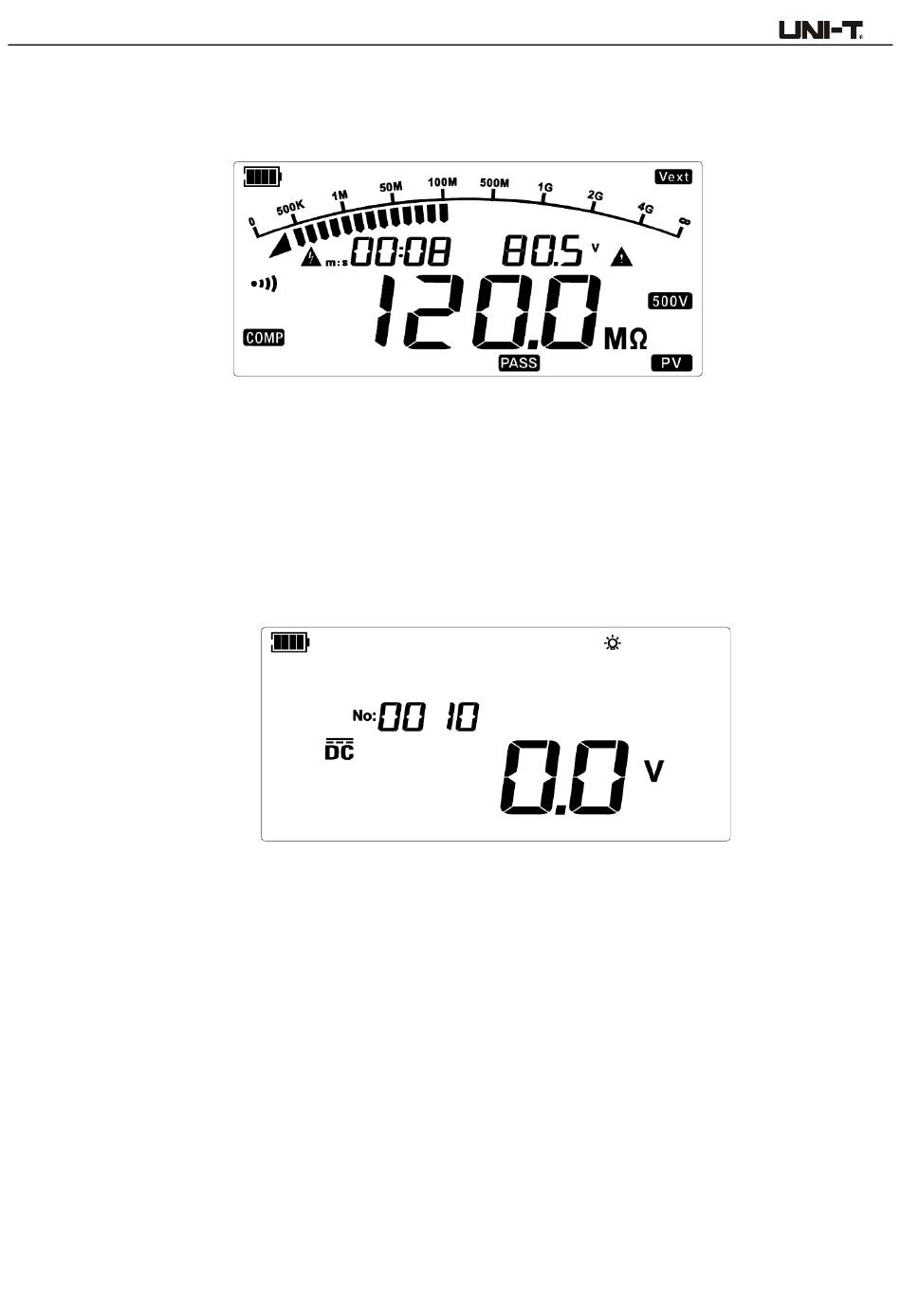

Figure 9.20 La mesure comparative PV est PASS(réussie)
Appuyez brièvement sur le bouton TEST, la mesure s'arrête, la tension de test de la résistance
d'isolement s'éteint, le voyant de test s'éteint, le Testeur se décharge automatiquement de
l'électricité à une vitesse rapide, et l'écran LCD affiche le symbole correspondant actuel.
9.3.3 Mesure de la tension
Appuyez brièvement sur le bouton "DCV/ACV" pour entrer dans le mode de mesure automatique
de la tension AC/DC. L'interface par défaut est illustrée dans la figure ci-dessous :
Figure 9.21 Mesure de la tension AC/DC (interface par défaut)
Connectez le cordon de test rouge à la borne "LINE" et le noir à "EARTH", puis connectez les
pinces en crocodile rouge et noire au circuit mesuré. La tension alternative mesurée est de 220 V,
comme le montre la figure ci-dessous :
25
