UT503PV
Etapes de mesure :
1. Assurez-vous que le bouton TEST n'est pas enfoncé ou que le bouton de commutation de la tige
de test télécommandée n'est pas enfoncé.
2. Passez du mode de test de résistance d'isolement au mode de test de résistance d'isolement
photovoltaïque (PV).
3. Appuyez sur "▲" et "▼" pour sélectionner la position 500V (par défaut) ou 1000V, et appuyez
sur " " et " " pour régler la tension d'étape de la position sélectionnée.
4. Connectez le cordon de test noir à la borne de terre.
5. Connectez le cordon de test télécommandé à la borne P de la chaîne (ou utilisez les
connecteurs MC4 avec le cordon de test).
6. Appuyez sur le bouton TEST pour démarrer la mesure, puis le Testeur calcule automatiquement
les données de mesure et les affiche sur l'écran LCD.
7. Une fois le test terminé, appuyez sur le bouton TEST pour arrêter la mesure. Le Testeur
commence alors à décharger l'électricité automatiquement et les symboles de haute tension et
d'avertissement de sécurité clignotent. Comme le panneau solaire génère une tension, le symbole
de haute tension ne disparaîtra pas après la fin de la décharge électrique.
Une fois la mesure terminée :
1. Mesurez la résistance d'isolement de toutes les chaines, puis retirez le cordon de test noir de la
borne de terre.
2. Veuillez récupérer le parafoudre s'il est déconnecté.
3. Mettez les disjoncteurs de toutes les chaînes sur ON.
4. Récupérez l'interrupteur principal de la boîte de connexion.
9.3.2.1 Mesure continue de la résistance d'isolement photovoltaïque (PV)
Par défaut, le Testeur entre en mode de mesure continue (position : 125V) de la résistance
d'isolement conventionnelle après le démarrage. Appuyez longuement sur le bouton "IR" pendant
environ 2 secondes pour passer en mode "PV (IR)", la position 500V est affichée sur l'écran LCD
en mode "PV (IR)" par défaut. Appuyez sur "▲" et "▼" pour sélectionner la tension de sortie, et
appuyez sur " " et " " pour sélectionner la tension de pas finement réglée.

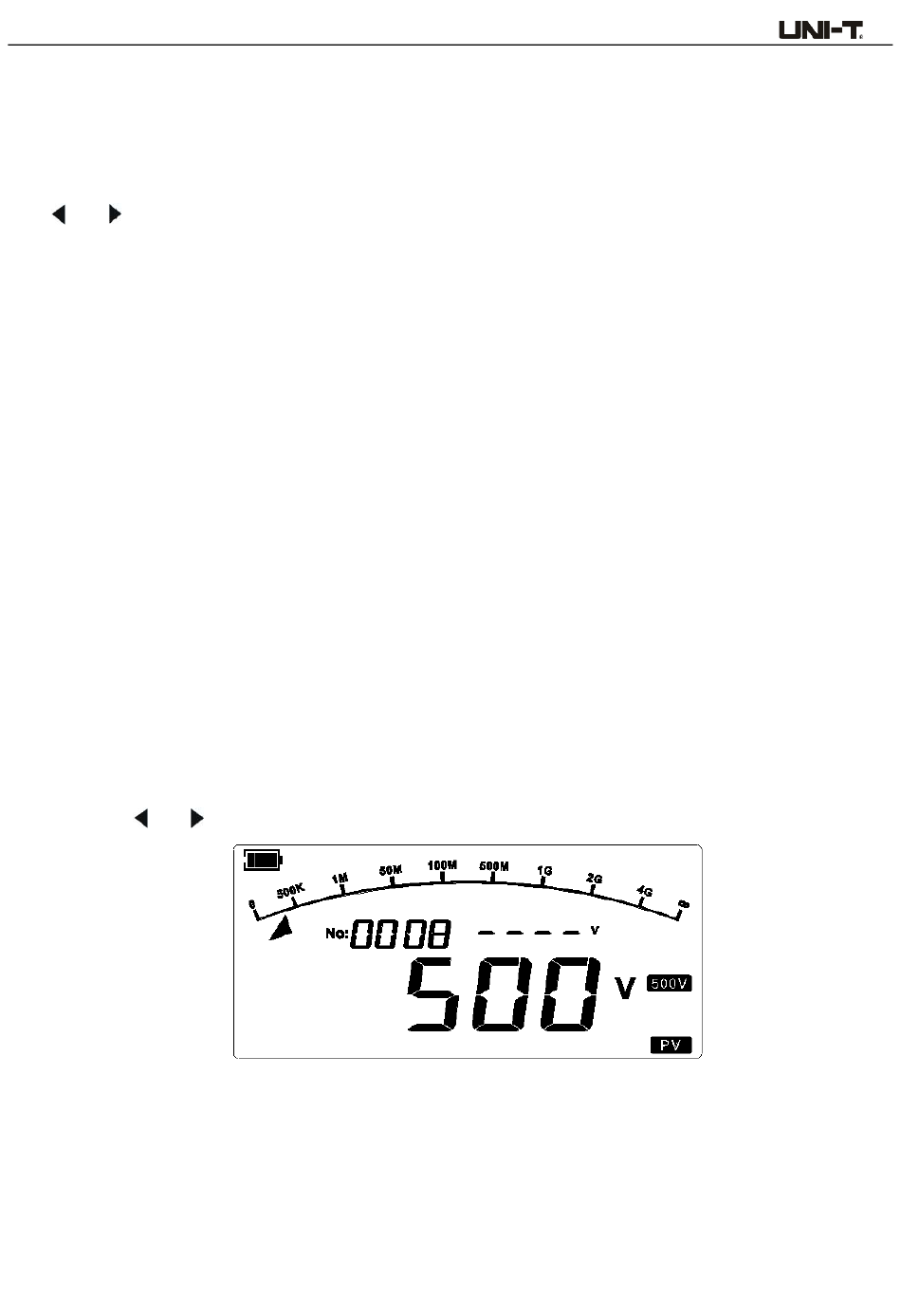

Figure 9.14 Mesure continue de la résistance par défaut après le démarrage
Connectez les cordons de test à l'objet mesuré, appuyez sur le bouton TEST pour démarrer le test,
puis l'écran LCD affiche le résultat du test et le symbole correspondant.
Note: le Testeur détectera en priorité la tension externe avant le test. Si la tension détectée
dépasse 1000V DC ou la tension de la position sélectionnée, aucune sortie haute tension ne se
22
