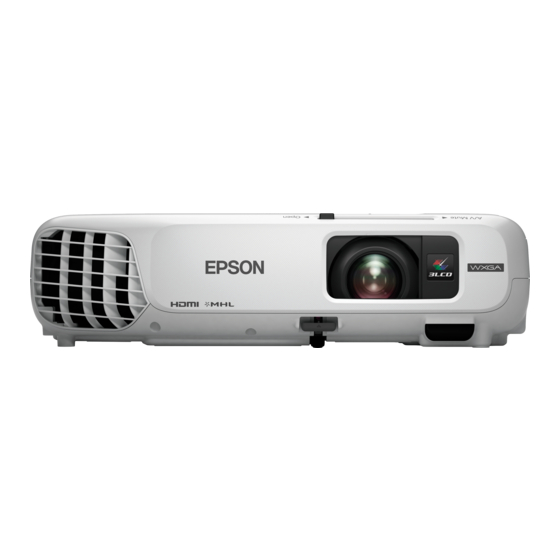

Page 1 EPSON MARQUE: EB-W28 REFERENCE: 4168186 CODIC: NOTICE...
Page 2 Guide de l'utilisateur...
Page 3 Symboles Utilisés Dans ce Guide • Indications de sécurité La documentation et le projecteur utilisent des symboles graphiques qui indiquent comment utiliser l’appareil en toute sécurité. Veillez à comprendre et à respecter ces symboles afin d’éviter de vous blesser ou de provoquer des dégâts. Ce symbole signale des informations qui, si elles sont ignorées, peuvent provoquer des blessures, voire la mort, en raison d’une manipulation Avertissement incorrecte.
Page 4 Table des matières Taille de l'écran et distance de projection approximative ....24 Symboles Utilisés Dans ce Guide ....2 Connexion des équipements .
Page 5 Table des matières Installation du câble antivol ........75 Fonctions Utiles Surveillance et contrôle .
Page 6 Table des matières Menu Autres ..........99 Autres problèmes .
Page 7 Table des matières Signaux d'ordinateur (RVB analogique) ......140 Vidéo component ......... . 140 Vidéo composite .
Page 8 Introduction Ce chapitre présente les caractéristiques du projecteur et le nom de ses pièces.
Page 9 Caractéristiques du Projecteur Configuration, projection et stockage rapides et simples • Mettez le projecteur sous et hors tension simplement en le branchant ou le débranchant. • Projetez sur des écrans larges à courte distance. • Réglez en hauteur en toute simplicité à l'aide d'un levier. •...
Page 10 Caractéristiques du Projecteur "Projection sans ordinateur (PC Free)" p.54 Fonctions utiles pour la projection d'images Projection simultanée de deux images (Split Screen) Diverses fonctions pour d'excellentes capacités d'économie d'énergie Cette fonction divise l'écran projeté en deux et projette deux types d'image côte à côte. La •...
Page 11 "Gestion des utilisateurs (Mot de passe protégé)" p.72 équipés d'Epson iProjection. • La fonction Blocage limite les possibilités d'utilisation des boutons du Vous pouvez télécharger EasyMP Multi PC panneau de commande.
Page 12 Vous pouvez télécharger gratuitement l'application Epson iProjection dans l'App Store ou Google Play. Les éventuels frais de communication avec App Store ou Google Play sont à la charge du client.
Page 13 Noms et fonctions des différentes parties du projecteur Fonction Avant/Dessus Levier de réglage du Appuyez sur le levier de réglage du pied pour déplier ou pied replier le pied réglable avant. s "Réglage de la position de l'image " p.45 En cas d'installation sur une surface (un bureau par Pied avant réglable exemple), dépliez le pied pour régler la position de l'image.
Page 14 Noms et fonctions des différentes parties du projecteur Fonction Arrière Couvercle de la lampe Ouvrez-le pour remplacer la lampe du projecteur. s "Remplacement de la lampe" p.130 Vis destinée à fixer le couvercle de la lampe. Vis de fixation du couvercle de la lampe Fonction Prise d'alimentation...
Page 15 Noms et fonctions des différentes parties du projecteur Fonction Dessous Port USB-B • Permet de connecter le projecteur à un ordinateur à l'aide d'un câble USB et de projeter les images de l'ordinateur. s "Projection avec USB Display" p.37 • Permet de connecter le projecteur à un ordinateur à l'aide d'un câble USB et d'utiliser la fonction Souris Sans Fil.
Page 16 Noms et fonctions des différentes parties du projecteur Fonction Panneau de Configuration Pied arrière En cas d'installation sur une surface (un bureau par exemple), tournez ce pied pour le déplier et repliez-le pour ajuster l'inclinaison horizontale. s "Réglage de l'inclinaison horizontale" p.45 En cas d'installation sur une surface (un bureau par Pied avant réglable...
Page 17 Noms et fonctions des différentes parties du projecteur Fonction Fonction Boutons [w][v] • Affiche l'écran Keystone vous permettant de corriger la Bouton Permet d'allumer ou d'éteindre le projecteur. distorsion trapézoïdale dans le sens vertical et d'alimentation s "De l'installation à la projection" p.35 horizontal.
Page 18 Noms et fonctions des différentes parties du projecteur Fonction Télécommande Bouton Permet d'allumer ou d'éteindre le projecteur. d'alimentation s "De l'installation à la projection" p.35 Bouton [Computer] Permet de passer aux images provenant du port Computer. Chaque pression sur le bouton entraîne le défilement des Bouton [Video] images entre les ports S-Video, Video, et HDMI.
Page 19 Noms et fonctions des différentes parties du projecteur Fonction Fonction • Lorsque le menu Configuration ou l'écran d'aide est Boutons [Page] Change les pages de fichiers, PowerPoint par exemple, en Boutons [ affiché, appuyez sur ces boutons pour sélectionner des [[][]] cas d'utilisation des méthodes de projection suivantes.
Page 20 Noms et fonctions des différentes parties du projecteur Fonction Fonction Boutons [Volume] [a] Réduit le volume. Bouton [Source Permet de passer à la source d'entrée suivante qui envoie [a][b] Search] une image. [b] Augmente le volume. s "Détection automatique des signaux d'entrée et s "Réglage du volume"...
Page 21 Noms et fonctions des différentes parties du projecteur Remplacement des piles de la télécommande Si la télécommande semble mettre longtemps à réagir ou cesse de fonctionner au bout d’un moment, c’est probablement que ses piles sont arrivées à épuisement. Dans ce cas, vous devez remplacer les piles. Utilisez deux piles alcalines ou manganèse AA.
Page 22 Noms et fonctions des différentes parties du projecteur Portée de la télécommande...
Page 23 Préparation du projecteur Ce chapitre décrit comment installer le projecteur et connecter les sources de projection.
Page 24 Installation du projecteur Méthodes d'installation Avertissement • Dans le cadre de l'installation de la fixation de plafond (suspension du Le projecteur prend en charge les quatre méthodes de projection suivantes. projecteur au plafond), une procédure d'installation spécifique est requise. Installez le projecteur en fonction des conditions de l'emplacement désiré. Une installation incorrecte risque d'entraîner des blessures ou des •...
Page 25 Installation du projecteur Méthodes d'installation • Consultez la section suivante si vous ne pouvez pas installer le projecteur de façon parallèle à l'écran. Installez les projecteurs comme suit. s "Correction la distorsion trapézoïdale" p.41 • Installez le projecteur de sorte qu'il soit parallèle à l'écran. •...
Page 26 Installation du projecteur Format d’écran 16:10 150” (320×200cm) 100” (220×130cm) 80” (170×110cm) 50” (110×67cm)
Page 27 Connexion des équipements Le nom du port, l'emplacement et l'orientation du connecteur peuvent varier en fonction de la source connectée. Connexion d'un ordinateur Pour projeter des images à partir d'un ordinateur, connectez l'ordinateur selon l'une des méthodes suivantes. Avec le câble pour ordinateur fourni Connectez le port de sortie d'affichage de l'ordinateur au port Computer du projecteur.
Page 28 Connexion des équipements Connexion d'un smartphone ou d'une tablette Vous pouvez connecter des smartphones et tablettes. En utilisant un câble MHL disponible dans le commerce, vous pouvez connecter le port MHL de votre appareil au port HDMI/MHL du projecteur. Vous pouvez envoyer du son avec l’image projetée. Lorsque vous connectez un smartphone ou une tablette au projecteur, l'appareil commence à...
Page 29 Connexion des équipements Connexion de sources d'images Pour projeter des images à partir d'un lecteur de DVD, d'un système VHS, etc. , connectez la source souhaitée selon l'une des méthodes suivantes. Lors de l'utilisation d'un câble vidéo ou S-Vidéo disponible dans le commerce Reliez le port de sortie vidéo de la source d'image au port Video du projecteur.
Page 30 Connexion des équipements Attention • Avant d'établir la connexion, éteignez l'équipement auquel vous voulez vous connecter. Si la source d'entrée est sous tension lorsque vous la connectez au projecteur, elle peut entraîner un dysfonctionnement. • Si l'orientation ou la forme de la fiche est différente, ne tentez de forcer dessus. Le périphérique peut être endommagé ou ne pas fonctionner correctement. •...
Page 31 Connexion des équipements Connexion de périphériques USB Vous pouvez connecter des périphériques comme la Caméra document en option, une clé USB à mémoire flash, des disques durs et des appareils photo numériques compatibles USB. À l'aide du câble USB fourni avec le périphérique USB, connectez le périphérique USB au port USB-A du projecteur. Lorsque le périphérique USB est connecté, vous pouvez projeter des fichiers sur la clé...
Page 32 Connexion des équipements Retrait de périphériques USB Une fois la projection terminée, retirez les périphériques USB du projecteur. Pour des périphériques tels que des appareils photo numériques ou des disques durs, mettez le périphérique hors tension, puis retirez-le du projecteur.
Page 33 Connexion des équipements Installation de l'unité réseau sans fil En installant l'unité réseau sans fil fournie ou en option, vous pouvez projeter l'écran de l'ordinateur connecté à un réseau sans fil sur un réseau. Connectez l'unité réseau sans fil au port USB-A du projecteur. •...
Page 34 Connexion des équipements Si l'Unité de Réseau sans fil est installée sur le projecteur, appuyez sur le bouton [LAN] de la télécommande. L'écran de veille du réseau s'affiche. Vérifiez que les informations de SSID et d'adresse IP s'affichent sur l'écran de veille du réseau, puis retirez l'Unité de Réseau sans fil.
Page 35 Utilisation standard Ce chapitre décrit comment projeter et régler des images.
Page 36 Projection d'images Allumez le projecteur. De l'installation à la projection Ouvrez le volet de pause A/V. Cette section décrit comment connecter le projecteur à un ordinateur à l'aide du câble pour ordinateur et projeter des images. Mettez votre ordinateur sous tension. Attention Passez à...
Page 37 Projection d'images Détection automatique des signaux d'entrée et L'écran suivant apparaît en l'absence de signaux d'image en entrée. modification de l’image projetée (Recherche de source) Appuyez sur le bouton [Source Search] pour projeter des images à partir du port qui reçoit une image. Utilisation de la télécommande Utilisation du panneau de commande...
Page 38 Projection d'images Passage à l’image cible à l'aide de la Projection avec USB Display télécommande Vous pouvez utiliser un câble USB pour connecter le projecteur à un ordinateur afin de projeter des images de l'ordinateur. Vous pouvez accéder directement à la source désirée en appuyant sur les boutons suivants de la télécommande.
Page 39 OS X 10.9.x Sous Windows 2000 Processeur Power PC G4 1 GHz ou supérieur Recommandé: Intel Core Duo 1,83 GHz ou supérieur Double-cliquez sur Ordinateur, EPSON PJ_UD, puis sur EMP_UDSE.EXE. Quantité de 512 Mo ou supérieur mémoire Sous Windows XP 20 Mo ou supérieur...
Page 40 • Si, pour une raison ou pour une autre, aucune image n'est projetée, cliquez sur Tous les programmes - EPSON • Si le dossier d'installation de USB Display ne s'affiche pas Projector - Epson USB Display - Epson USB Display Vx.xx automatiquement dans le Finder, double-cliquez sur EPSON sur votre ordinateur.
Page 41 Sélectionnez Epson USB Display, puis cliquez sur Désinstaller. Sous Windows 8/Windows 8.1 Ouvrez les Icônes, puis sélectionnez Rechercher. Faites un clic droit (appuyez et maintenez) sur Epson USB Display Ver.XXX. Sélectionnez Désinstaller dans la barre de l'application. Sélectionnez Epson USB Display, puis sélectionnez Désinstaller.
Page 42 Réglage des images projetées • Correction manuelle (Quick Corner) Correction la distorsion trapézoïdale Corrige manuellement les quatre coins de manière indépendante. Vous pouvez corriger la distorsion trapézoïdale selon l'une des méthodes suivantes. • Correction automatique - (V-Keystone auto.) Corrige automatiquement la distorsion trapézoïdale verticale. •...
Page 43 Réglage des images projetées • La correction V-Keystone auto. fonctionne uniquement lorsque • Si vous utilisez Curseur pour le réglage du Keystone Horizontal, Projection est réglé sur Avant dans le menu Configuration. définissez Curseur Keystone H. sur On. s Avancé - Projection p.91 s Réglage - Keystone - H/V-Keystone - Curseur Keystone H.
Page 44 Réglage des images projetées Quick Corner Cette fonction vous permet de corriger manuellement les quatre coins de l’image projetée, séparément. Appuyez sur le bouton [Menu] pendant la projection. "Utilisation du menu Configuration" p.85 Utilisation de la télécommande Utilisation du panneau de commande Appuyez sur les boutons [ ] pour corriger une distorsion...
Page 45 Réglage des images projetées À l'aide des boutons [ ], [ ], [ ] et [ ] de la télécommande ou des boutons [ ], [ ], [ ] et [ ] du panneau de commande, corrigez la position du coin. Lorsque vous appuyez sur le bouton [ ], l'écran affiché...
Page 46 Réglage des images projetées Réglage de la position de l'image Si vous maintenez le bouton [Esc] enfoncé pendant environ deux secondes alors que l'écran de sélection de coin de l'étape 4 est affiché, l'écran suivant apparaît. Appuyez sur le levier de réglage du pied pour déployer le pied avant réglable.
Page 47 Réglage des images projetées • Appuyez sur le bouton [Volume] du panneau de commande ou de la télécommande pour régler le volume. ] Réduit le volume. ] Augmente le volume. Utilisation de la Utilisation du panneau de commande télécommande Dépliez le pied arrière. Repliez le pied arrière.
Page 48 Réglage des images projetées À chaque pression sur le bouton [Color Mode], le Mode couleurs change et Mode Application le nom du Mode couleurs s'affiche à l'écran. Dynamique Ce mode est idéal en cas d’utilisation dans un local éclairé. C’est le mode le plus clair. Il reproduit Télécommande parfaitement les tons sombres.
Page 49 Réglage des images projetées Sélectionnez Iris auto dans Image. Les rapports L/H disponibles varient en fonction du signal d'image en cours de projection. Méthodes de modification À chaque pression sur le bouton [Aspect] de la télécommande, le nom du rapport L/H s'affiche à l'écran et le rapport L/H change. Télécommande Sélectionnez Normal ou Haute vitesse.
Page 50 Réglage des images projetées Rapport L/H Signal entrée XGA 1024 X 768 (4:3) WXGA 1280 X 800 (16:10) 16:9 Complet Zoom Normal ou Automatique 16:9 Complet Zoom Native Native Projection des images à partir d'un ordinateur Voici des exemples de projection pour chaque rapport L/H. Rapport L/H Signal entrée XGA 1024 X 768 (4:3)
Page 51 Fonctions Utiles Ce chapitre fournit des conseils utiles pour la réalisation de présentations et présente les fonctions de sécurité.
Page 52 Fonctions de projection Écran Écran droit Projection simultanée de deux images (Split gauche Ordi S-Vi Video HDMI Screen) nateur déo play Vous pouvez projeter simultanément les images de deux sources à droite et USB Dis à gauche de l'écran. play Procédures de fonctionnement Projection sur un écran divisé...
Page 53 Fonctions de projection Appuyez sur le bouton [Menu]. Sélectionnez chaque source d'entrée pour Gauche et Droite. La Config. Split Screen est affichée. Choisissez Source puis appuyez sur le bouton [ Seules les sources d'entrée qui peuvent être combinées sont sélectionnables. "Sources d'entrée pour la projection Split Screen"...
Page 54 Fonctions de projection Permutation des écrans gauche et droit Une fois la taille d’écran définie, les images projetées s’afficheront comme indiqué ci-dessous. Procédez comme suit pour permuter les images projetées affichées à gauche Égal + grand à gauche et à droite. Appuyez sur le bouton [Menu] pendant une projection sur écran divisé.
Page 55 Fonctions de projection • Sélectionnez Quitter Split Screen dans le menu de Configuration. Projection sans ordinateur (PC Free) Réglage - Split Screen - Config. Split Screen p.90 En connectant au projecteur un périphérique de stockage USB, une clé USB à mémoire flash ou un disque dur USB par exemple, vous pouvez projeter Contraintes liées à...
Page 56 Fonctions de projection Méthodes de fonctionnement de PC Free Type Type de fichier Remarques (extension) Les étapes décrites ci-dessous sont basées sur l'utilisation de la Film .avi (Motion • Impossible de projeter des images avec une télécommande. Vous pouvez toutefois exécuter des opérations identiques à JPEG) résolution supérieure à...
Page 57 Fonctions de projection • Les fichiers suivants sont représentés par des vignettes (le contenu • Vous pouvez également insérer une carte mémoire dans un lecteur du fichier est affiché en miniature). de carte USB puis connecter le lecteur au projecteur. Certains - Fichiers JPEG lecteurs de cartes USB disponibles dans le commerce peuvent - Fichiers AVI (affiche l'image au début de la vidéo)
Page 58 Fonctions de projection Projection d'images Rotation des images Vous pouvez faire pivoter les images par incréments de 90˚. La fonction de Appuyez sur les boutons [ ], [ ], [ ] ou [ ] pour sélectionner rotation est également disponible pendant un Diaporama. le fichier ou le dossier que vous souhaitez projeter.
Page 59 Fonctions de projection Projection d'images ou de films sélectionnés Attention Ne débranchez pas le périphérique de stockage USB s'il est en cours d'utilisation. PC Free risque de ne pas fonctionner correctement. Démarrez PC Free. Appuyez sur les boutons [ ][ ] pour passer au fichier image L'écran de la liste de fichiers s'affiche.
Page 60 Fonctions de projection Démarrez PC Free. • Pause A/V "Arrêt momentané de l’image et du son (Pause A/V)" p.62 L'écran de la liste de fichiers s'affiche. • Zoom électronique "Démarrage de PC Free" p.55 "Agrandissement d'une partie de l'image (Zoom électronique)" p.64 Appuyez sur les boutons [ ], [...
Page 61 Fonctions de projection Projection à l'aide d'un code QR En lisant un code QR affiché sur l'écran projeté avec Epson iProjection (V1.3.0 ou une version ultérieure), vous pouvez facilement projeter des données sur un smartphone ou une tablette. Vérifiez les points suivants avant de démarrer la projection à l'aide d'un code QR.
Page 62 Key word Sélectionnez Afficher infos LAN depuis Base. Projection des données à partir d'un smartphone ou d'une tablette Projetez des données depuis votre appareil à l'aide de Epson iProjection. Lancez l'application Epson iProjection sur votre smartphone ou tablette. Touchez Projector sur l'écran d'application.
Page 63 Fonctions de projection Appuyez sur le bouton [LAN] de la télécommande, ou sélectionnez Arrêt momentané de l’image et du son (Pause Afficher le code QR depuis le menu Réseau pour afficher le code A/V) Télécommande Cette fonction vous permet d'attirer l'attention du public sur votre commentaire, mais aussi de masquer certaines opérations telles que le Projector name IP address 凸...
Page 64 Fonctions de projection Chaque pression sur le bouton [Freeze] active ou désactive la fonction • Pendant la projection d’images animées, les images et le son sont Gel. toujours lus par la source lorsque la fonction Pause A/V est activée. Il est impossible de reprendre la projection à l'endroit où la fonction Télécommande Pause A/V a été...
Page 65 Fonctions de projection Affichez le pointeur. Agrandissement d'une partie de l'image (Zoom À chaque fois que vous appuyez sur le bouton [Pointer], le pointeur électronique) s’affiche ou disparaît. Télécommande Cette fonction vous permet d’agrandir une image, par exemple un graphique ou un tableau, de manière à mieux en voir les détails. Déplacez le pointeur ( Télécommande Démarrez la fonction Zoom électronique.
Page 66 Fonctions de projection Déplacez la croix ( ) sur la partie de l'image à agrandir. Utilisation de la télécommande pour contrôler le pointeur de la souris (Souris Sans Fil) Télécommande Vous pouvez contrôler le pointeur de la souris de l'ordinateur depuis la télécommande du projecteur.
Page 67 Fonctions de projection Une fois le réglage effectué, le pointeur de la souris peut être contrôlé • Lorsque vous appuyez sur une quelconque paire de boutons comme suit. adjacents [ ], [ ], [ ] et [ ] simultanément, vous pouvez Déplacement du pointeur de la déplacer le pointeur en diagonale.
Page 68 Fonctions de projection Synthèse de la procédure de correction Fonc tionne Combinaisons Descriptions Lorsque plusieurs projecteurs sont installés et que vous voulez apporter des ment corrections, procédez comme suit pour corriger un projecteur à la fois. Possible ID projecteur: Off Lorsque l'ID projecteur est 1.
Page 69 Fonctions de projection Réglage de l’ID projecteur Choisissez l'ID que vous voulez définir puis appuyez sur le bouton Appuyez sur le bouton [Menu] pendant la projection. « Utilisation du menu de configuration » p.85 Panneau de Configuration Sélectionnez ID projecteur dans Avancé. Appuyez sur le bouton [Menu] pour terminer le réglage.
Page 70 Fonctions de projection Pointez la télécommande vers le récepteur à distance du Correction des différences de couleur projecteur désiré, puis appuyez sur le bouton [ID] de la Contrôlez à l'aide de la télécommande et de l'ID défini selon le projecteur télécommande.
Page 71 Fonctions de projection Enregistrement d'un logo d'utilisateur Vous pouvez enregistrer l’image actuellement projetée sous la forme d’un logo d’utilisateur. • Lorsqu’un logo d’utilisateur a été enregistré, il n’est plus possible de rétablir le logo défini en usine. • Si le contenu du menu Configuration est défini depuis un autre projecteur avec la fonction de configuration en lot, le logo utilisateur enregistré...
Page 72 Fonctions de projection Déplacez cette zone pour choisir la partie de l’image à employer Quand le message "Sauvegarder l'image comme logo utilisateur ?" comme logo d’utilisateur. s’affiche, choisissez Oui. Vous pouvez effectuer les mêmes opérations à l'aide du panneau de L'image est enregistrée.
Page 73 Fonctions de Sécurité • Protec. logo utilis. Ce projecteur possède les fonctions de sécurité améliorées suivantes: Ce mode interdit aux utilisateurs non autorisés de modifier le logo • Mot de passe protégé d'utilisateur enregistré, défini par le propriétaire du projecteur. Si le mode Vous pouvez restreindre le nombre de personnes pouvant utiliser le Protec.
Page 74 Fonctions de Sécurité Lorsque le message "Changer le mot de passe ?" s'affiche, choisissez Oui • Si la fonction Mot de passe protégé est déjà activée, vous êtes puis appuyez sur le bouton [ ]. Le mot de passe par défaut est réglé sur « invité...
Page 75 • Si vous répétez l'opération ci-dessus et entrez un mot de passe incorrect trente fois de suite, le message suivant s'affiche et le projecteur n'accepte plus de saisie de mot de passe. "Le projecteur est verrouillé. Contactez Epson comme indiqué dans la documentation."...
Page 76 Fonctions de Sécurité Vous pouvez annuler le blocage du panneau de commande des deux manières suivantes. • Sélectionnez Off dans Blocage fonctionne. s Réglage - Blocage fonctionne. p.90 • Maintenez le bouton [ ] du panneau de configuration enfoncé pendant sept secondes. Un message s’affiche et le blocage est annulé.
Page 77 Fonctions de Sécurité...
Page 78 Web (Contrôle Web) EasyMP Monitor permet d'effectuer des opérations comme le contrôle de l'état de plusieurs projecteurs Epson reliés au réseau via un ordinateur et le À l'aide d'un navigateur Web d'un ordinateur connecté au projecteur via un contrôle des projecteurs depuis l'ordinateur.
Page 79 Surveillance et contrôle Les réglages des éléments de chaque menu sont identiques au menu Entrez l'ID utilisateur et le mot de passe. Configuration du projecteur. Entrez l'ID utilisateur "EPSONWEB". "Menu Configuration" p.84 Le mot de passe initial est « admin ». Éléments qui ne peuvent être définis qu'avec un navigateur Web •...
Page 80 Surveillance et contrôle Fonction Boutons [Page] Change les pages de fichiers, PowerPoint par exemple, en [[][]] cas d'utilisation des méthodes de projection suivantes. • Avec la fonction Souris Sans Fil s "Utilisation de la télécommande pour contrôler le pointeur de la souris (Souris Sans Fil)" p.65 •...
Page 81 Gestion utilisant SNMP Exépditeur du courrier: Adresse pour Adresse 1 Objet: EPSON Projector Réglez SNMP sur On dans le menu Configuration pour que les messages de notification soient envoyés à l'ordinateur spécifié lorsqu'un problème ou un Ligne 1: Nom du projecteur sur lequel le problème s'est produit.
Page 82 HDMI SOURCE 30 Vidéo SOURCE 41 Installez le pilote de communication USB (EPSON USB-COM Driver) sur votre ordinateur. Pour plus d'informations sur le pilote EPSON S-Vidéo SOURCE 42 USB-COM, contactez votre revendeur local ou l'adresse la plus USB Display SOURCE 51 proche indiquée dans la Liste des contacts pour projecteurs Epson.
Page 83 Surveillance et contrôle Élément Commande Logo MSEL 02 Ajout d'un code de CR (0Dh) à la fin de chaque commande puis transmission. Protocole de communications • Réglage du débit en bauds par défaut: 9600 ppp • Longueur des données: 8 bit •...
Page 84 Vérifiez les chiffres, puis appuyez les contre-mesures suivantes. Si vous ne parvenez pas à résoudre le problème, contactez votre administrateur réseau, contactez votre revendeur local ou l'adresse la plus proche indiquée dans la Liste des contacts pour projecteurs Epson. Liste des contacts pour projecteurs Epson...
Page 85 Menu Configuration Ce chapitre explique comment utiliser le menu Configuration et ses fonctions.
Page 86 Utilisation du menu Configuration Cette section explique comment utiliser le menu Configuration. Sélectionnez un élément secondaire de menu. Les étapes décrites sont basées sur l'utilisation de la télécommande. Vous pouvez toutefois exécuter des opérations identiques à l'aide du panneau de commande.
Page 87 Liste des Fonctions Nom du menu Nom du sous-menu Valeur de l'élément ou du Tableau du menu Configuration principal paramètre Les éléments que vous pouvez régler varient en fonction du modèle utilisé Signal Vidéo Automatique, NTSC, NTSC4.43, PAL, M-PAL, N-PAL, PAL60 et et du signal et de la source d'image en cours de projection.
Page 88 Liste des Fonctions Nom du menu Nom du sous-menu Valeur de l'élément ou du Nom du menu prin Nom du sous-menu Valeurs de réglage principal paramètre cipal Langue 15 ou 35 langues Menu LAN sans fil Mode de connexion Rapide, Avancé p.95 Menu ECO Consommation électr.
Page 89 Liste des Fonctions Sous-menu Fonction Menu Image Netteté Permet d’ajuster la netteté de l’image. Les éléments que vous pouvez régler varient en fonction du signal et de la (Cet élément ne peut pas être sélectionné si Mode couleurs est Temp. couleur source d'image en cours de projection.
Page 90 Liste des Fonctions Vous ne pouvez pas régler le menu Signal lorsque la source est USB Sous-menu Fonction Display, USB ou LAN. Progressif (Lorsqu'une vidéo en composantes ou une vidéo RVB est reçue en entrée, ce réglage ne peut être défini que lorsque le signal reçu en entrée est un signal entrelacé...
Page 91 Liste des Fonctions Sous-menu Fonction Menu Réglage Aspect Permet de définir le rapport L/H des images projetées. s "Modification du rapport L/H de l'image projetée" p.48 Change le rapport L/H de l'image de sortie (la portée de l'image Overscan projetée). Vous pouvez définir le recadrage sur Off, 4% ou 8%. Lorsque la source est HDMI, l'option Automatique est disponible.
Page 92 Liste des Fonctions Sous-menu Fonction Sous-menu Fonction Forme de poin Cette fonction permet de sélectionner la forme du pointeur. Mire Vous pouvez afficher une mire afin de régler la projection sans teur connecter un autre équipement lors de la configuration du Pointeur 1: projecteur.
Page 93 Liste des Fonctions Sous-menu Fonction Sous-menu Fonction Aliment. Directe: Réglez sur On pour mettre le projecteur Affichage Permet d’effectuer des réglages relatifs à l’affichage du Fonctionnement projecteur. sous tension simplement en le branchant. Message: Réglés sur Off, les éléments suivants ne s'affichent Lorsque le cordon d'alimentation est branché, notez que le pas.
Page 94 Affiche les informations disponibles sur la région de l'Unité de Réseau sans fil utilisée. Pour plus d'informations, contactez votre revendeur local ou l'adresse la plus proche indiquée dans la Liste des contacts pour projecteurs Epson. Liste des contacts pour projecteurs Epson •...
Page 95 Liste des Fonctions Remarques sur l'utilisation du menu Réseau La sélection dans le menu supérieur et les sous-menus, ainsi que la modification de l'élément sélectionné s'effectuent de la même manière que dans le menu Configuration. Quand vous avez terminé, veillez à accéder au menu Terminé et à y sélectionner Oui, Non ou Annuler.
Page 96 Réglez le format d'affichage pour les informations réseau du projecteur. Quand un code QR s'affiche, vous pouvez effectuer une connexion au réseau simplement en lisant le code QR avec Epson iProjection. La valeur par défaut est Texte et code QR. s "Projection à l'aide d'un code QR" p.60...
Page 97 Liste des Fonctions Sous-menu Fonction Sous-menu Fonction (Ne peut être défini que si Mode de connexion est réglé sur (Ne peut être défini que si Mode de connexion est réglé sur Canal Paramètres IP Rapide.) Avancé.) Sélectionnez la bande de fréquences utilisées par le réseau sans fil Vous pouvez effectuer des réglages réseau.
Page 98 Liste des Fonctions Menu Sécurité Sous-menu Fonction Mot de passe Entrez le mot de passe. Vous devez entrer entre 8 et 63 caractères Disponible quand l'Unité de Réseau sans fil est installée. alphanumériques à un octet. En mode EasyMP Network Projection, vous n’avez pas besoin d’entrer le mot de passe dans l’ordinateur s’il s’agit du mot de passe initial (par défaut).
Page 99 Liste des Fonctions Menu Courrier Sous-menu Fonction Réglage d'adres Vous pouvez entrer l'adresse électronique et le texte du message Lorsque ce paramètre est réglé, vous recevez une notification par e-mail se 1/Réglage de notification que vous recevrez en cas d'anomalie ou lorsqu'un problème ou un avertissement est rencontré...
Page 100 Bonjour Définissez cette fonction sur On lorsque vous vous connectez au réseau via Bonjour. Consultez le site Web d'Apple pour plus d'informations sur le service Bonjour. http://www.apple.com/ Vous pouvez activer ou désactiver la fonction EPSON Message Message Broad casting Broadcasting.
Page 101 Liste des Fonctions d'économie d'énergie ont été activés, une icône de feuille s'affiche à côté de Sous-menu Fonction chaque sous-menu. Mode veille Si cette fonction est activée (On), elle arrête automatiquement la projection si aucun signal d'image n'est reçu et si aucune activité n'est effectuée pendant la durée spécifiée.
Page 102 Liste des Fonctions Sous-menu Fonction Menu Information (Affichage uniquement) Version Affiche les informations relatives à la version du firmware Permet de vérifier l’état des signaux d’image projetées et celui du projecteur. du projecteur. Les éléments pouvant être affichés varient en fonction de la source en cours La durée d’utilisation cumulée est affichée sous la forme «...
Page 103 Effectuer la configuration en lot pour plusieurs projecteurs Une fois le contenu du menu Configuration défini pour un projecteur, vous Configuration avec une clé USB à mémoire flash pouvez l'utiliser pour effectuer la configuration en lot pour plusieurs projecteurs (fonction de configuration en lot). La fonction de configuration Cette section explique comment effectuer une configuration par lot à...
Page 104 Effectuer la configuration en lot pour plusieurs projecteurs Lorsque les témoins du projecteur s'allument comme suit, relâchez le • Connectez directement la clé USB au projecteur. Si la clé USB bouton [Esc]. est connectée au projecteur par l'intermédiaire d'un concentrateur USB, les paramètres risquent de ne pas être enregistrés correctement.
Page 105 Effectuer la configuration en lot pour plusieurs projecteurs Lorsque l'écriture est terminée sans interruption, le projecteur entre en état de veille. Alimentation: Bleu - Allumé • Lorsque la clé USB à mémoire flash contient 1 à 3 types de fichiers de configuration par lot, le fichier est reflété sur le Lorsque le projecteur est en état de veille, retirez la clé...
Page 106 Effectuer la configuration en lot pour plusieurs projecteurs Tout en maintenant le bouton [Menu] enfoncé sur la Attention télécommande ou le panneau de commande, branchez le cordon d'alimentation sur le projecteur. • Ne débranchez pas le cordon d'alimentation du projecteur tant que les paramètres sont en cours d'écriture.
Page 107 Effectuer la configuration en lot pour plusieurs projecteurs Enregistrement des paramètres sur un ordinateur Lorsque les témoins du projecteur s'allument comme suit, relâchez le bouton [Esc]. Débranchez le cordon d'alimentation du projecteur, puis vérifiez que tous les témoins du projecteur sont éteints. Connectez le port USB de l'ordinateur au port USB-B du projecteur avec un câble USB.
Page 108 Effectuer la configuration en lot pour plusieurs projecteurs Les paramètres enregistrés sont reflétés sur d'autres projecteurs Lorsque les témoins du projecteur s'allument comme suit, relâchez le bouton [Menu]. Débranchez le cordon d'alimentation du projecteur, puis vérifiez que tous les témoins du projecteur sont éteints. Connectez le port USB de l'ordinateur au port USB-B du projecteur avec un câble USB.
Page 109 Le projecteur risque de ne pas plus proche, dont vous trouverez l'adresse dans la démarrer correctement si le cordon d'alimentation est débranché. Liste des contacts pour projecteurs Epson. Alimentation: Bleu - Clignotement rapide Lorsque l'écriture est terminée sans interruption, le projecteur entre Etat: Bleu - Clignotement rapide en état de veille.
Page 110 Dépannage Ce chapitre explique comment identifier et résoudre les problèmes.
Page 111 Utilisation de l'aide Si un problème survient sur le projecteur, vous pouvez accéder à l'écran Aide afin d'obtenir de l'assistance. Pour cela, appuyez sur le bouton Help. Vous pouvez résoudre les problèmes en répondant aux questions. Appuyez sur le bouton [Help]. L'écran d'aide s'affiche.
Page 112 Utilisation de l'aide Consultez la section suivante si la fonction d'aide ne vous permet pas de résoudre votre problème. s "Dépannage" p.112...
Page 113 Dépannage Si vous rencontrez un problème sur le projecteur, examinez tout d'abord ses témoins et reportez-vous à la section « Signification des témoins » ci-dessous. Consultez la section suivante si les témoins n'indiquent pas clairement le problème. "Si les témoins ne fournissent aucune indication utile" p.116 Signification des témoins Le projecteur est fourni avec les quatre témoins suivants.
Page 114 Epson. gnotant gnotant Liste des contacts pour projecteurs Epson Erreur ventilateur Cessez d’utiliser le projecteur, débranchez la fiche d'alimentation de la prise secteur et contactez votre revendeur ou le bureau le plus proche, dont vous trouverez l'adresse dans la Liste des contacts pour...
Page 115 Liste des contacts pour projecteurs Epson Si la lampe est endommagée: Contactez votre revendeur local ou l'adresse la plus proche indiquée dans la Liste des contacts pour projecteurs Epson. (Il est impossible de projeter des images tant que la lampe n'est pas remplacée.) Liste des contacts pour projecteurs Epson En cas d'utilisation à...
Page 116 • Si l'état des indicateurs n'est pas répertorié dans ce tableau, cessez d'utiliser le projecteur, débranchez la fiche d'alimentation de la prise secteur et contactez votre revendeur ou le bureau le plus proche, dont vous trouverez l'adresse dans la Liste des contacts pour projecteurs Epson.
Page 117 Dépannage Autres problèmes Si les témoins ne fournissent aucune indication • Aucun son n'est émis, ou le son est très faible p.124 utile • Il y a un bruit dans l'audio (lors de la projection par USB Display) s p.125 Si l’un des problèmes suivants se produit et que les témoins ne fournissent •...
Page 118 Dépannage Problèmes relatifs aux images Aucune image n'est visible Vérification Solution Avez-vous appuyé sur le bouton d'alimentation [t] ? Appuyez sur le bouton d'alimentation [t] pour allumer l'appareil. Les témoins sont-ils éteints ? Le cordon d'alimentation n’est pas branché correctement, ou l'alimentation électrique n'est pas distribuée. Branchez le cordon d'alimentation correctement.
Page 119 Dépannage Vérification Solution Une application utilisant la fonction Windows DirectX est-elle Les applications qui utilisent la fonction Windows DirectX peuvent ne pas afficher correctement les images. affichée ? (Uniquement en cas de projection avec USB Display ou via une connexion réseau) Les images animées ne sont pas affichées Vérification Solution...
Page 120 Dépannage Le message "Non Supporté." est affiché Vérification Solution Les réglages du format de signal d’image sont-ils corrects ? Modifiez les réglages de manière appropriée pour le signal de l'équipement connecté. (Uniquement en cas de projection d'images provenant d'une source s Signal - Signal Vidéo p.88 vidéo)
Page 121 Dépannage Les images sont floues, troubles ou déformées Vérification Solution La fonction V-Keystone auto. est-elle réglée sur Off ? Un réglage sur On active la correction V-Keystone auto. s Réglage - Keystone - H/V-Keystone - V-Keystone auto. p.90 Si vous utilisez le projecteur avec ce réglage désactivé, réglez l'image projetée manuellement. s "Correction manuelle"...
Page 122 La fonction Tranférer la fenêtre des couches est-elle sélectionnée ? Cliquez sur Tous les programmes - EPSON Projector - Epson USB Display - Paramètres Epson USB Display Vx.xx, puis désélectionnez la case à cocher Tranférer la fenêtre des couches.
Page 123 Dépannage Vérification Solution En fonction de l'installation du projecteur, définissez l'un des modes de projection suivants: Avant, Avant/Plafond, Le mode de projection est-il correct ? Arrière ou Arrière/Plafond. s Avancé - Projection p.91 s "Méthodes d'installation" p.23 Les couleurs de l'image ne sont pas correctes Vérification Solution Les réglages du signal en entrée correspondent-ils aux signaux...
Page 124 Dépannage Les images sont sombres Vérification Solution Ajustez les réglages Luminosité et Consommation électr. du menu Configuration. La luminosité de l'image est-elle définie correctement ? s Image - Luminosité p.88 s ECO - Consommation électr. p.99 Ajustez le réglage Contraste du menu Configuration. Le contraste est-il réglé...
Page 125 Si aucun son n’est émis lors de la connexion à l’aide d’un câble HDMI, réglez l’équipement connecté sur la sortie PCM. La fonction Sortie audio à partir du projecteur est-elle Cliquez sur Tous les programmes - EPSON Projector - Epson USB Display - Paramètres Epson USB Display Vx.xx, sélectionnée ? puis sélectionnez Sortie audio à...
Page 126 Dépannage Il y a un bruit dans l'audio (lors de la projection par USB Display) Vérification Solution Est-ce que le volume de l'ordinateur est réglé sur le minimum alors Si le volume de l'ordinateur est réglé sur le minimum alors que celui du projecteur est sur le maximum, un bruit peut que celui du projecteur est sur le maximum ? apparaître.
Page 127 Si cet état anormal persiste, contactez votre revendeur ou le bureau le plus proche dont vous trouverez l'adresse dans la projecteur ? Liste des contacts pour projecteurs Epson. Liste des contacts pour projecteurs Epson Le projecteur reçoit-il une alimentation électrique ? Vérifiez le bon fonctionnement de votre prise secteur ou de la source d’alimentation électrique.
Page 128 Maintenance Ce chapitre contient des procédures de maintenance qui vous aideront à conserver votre projecteur en excellent état de fonctionnement pendant très longtemps.
Page 129 Nettoyage Nettoyez votre projecteur s'il est devenu sale ou si la qualité des images Attention projetées commence à se dégrader. Ne pas frotter la lentille avec des matériaux durs ni soumettre l'objectif à des chocs car il peut facilement être endommagé. Attention Eteignez le projecteur avant de le nettoyer.
Page 130 Nettoyage • Si un message s'affiche fréquemment, même après un nettoyage, il est temps de remplacer le filtre à air. Utilisez un filtre neuf. s "Remplacement du filtre à air" p.133 • Il est conseillé de nettoyer ces pièces au moins tous les trois mois. Augmentez la fréquence de nettoyage si vous employez le projecteur dans un environnement particulièrement poussiéreux.
Page 131 Tous dégâts ou dysfonctionnements causés par des orange. lampes non authentiques ne sont pas couverts par la garantie d'Epson. Procédure de remplacement de la lampe Le remplacement de la lampe peut se faire même si le projecteur est fixé au...
Page 132 Remplacement des Consommables Avertissement • Dans le cadre du remplacement d’une lampe qui a cessé de briller, il est possible que la lampe soit cassée. Si vous devez remplacer la lampe d’un projecteur qui a été installé au plafond, vous devez toujours partir du principe que la lampe usagée est peut-être cassée et vous tenir sur le côté...
Page 133 à ce qu'elle s'insère correctement, appuyez fermement, puis serrez les deux vis une fois la lampe en place. Saisissez la section levée de l'ancienne lampe et retirez-la. Si la lampe est cassée, remplacez-la ou demandez l’assistance de votre revendeur. Liste des contacts pour projecteurs Epson...
Page 134 Remplacement des Consommables Replacez le couvercle de la lampe. N'utilisez Durée de lampe qu'après le remplacement de la lampe, faute de quoi la période de remplacement de la lampe ne sera pas indiquée correctement. Remplacement du filtre à air Périodicité de remplacement du filtre à air Si le message s’affiche fréquemment alors que le filtre à...
Page 135 Remplacement des Consommables Installez le nouveau filtre à air. Faites glisser le filtre à air et appuyez fermement dessus jusqu’à ce qu’il s’encliquette. Retirez le filtre à air. Saisissez la languette du filtre à air et tirez-la vers vous. Fermez le couvercle du filtre à air. Observez la réglementation locale en vigueur concernant les déchets lorsque vous jetez des filtres à...
Page 136 Annexe...
Page 137 Écran portatif 60" ELPSC27 Contactez votre revendeur local ou l'adresse la plus proche indiquée dans la Écran portatif 80" ELPSC28 Liste des contacts pour projecteurs Epson. Liste des contacts pour projecteurs Epson Écran 100" ELPSC29 Écrans portatifs de type rouleau. (rapport L/H 4:3)
Page 138 Accessoires en Option et Consommables Consommables Lampe ELPLP78 Pour remplacer une lampe usagée. Filtre à air ELPAF32 Pour remplacer un filtre à air usagé.
Page 139 Taille de l'écran et Distance de projection Distance de projection Format d’écran 4:3 Minimum (Large) à Maximum (Télé) 60" 120x91 190 - 229 70" 142x107 222 - 267 80" 160x120 255 - 306 100" 200x150 319 - 383 150" 300x230 480 - 577 200"...
Page 140 Taille de l'écran et Distance de projection Unité: cm Format d’écran 16:10 Minimum (Large) à Maximum (Télé) 35" 76x47 97 - 117 40" 86x54 111 - 134 50" 110x67 139 - 168 60" 130x81 168 - 202 80" 170x110 225 - 270 100"...
Page 141 Liste des pris en charge Même en cas d'entrée de signaux autres que ceux qui précèdent, il est Résolutions prises en charge probable que l'image pourra être projetée. Toutefois, il se peut que toutes les fonctions ne soient pas prises en charge. Signaux d'ordinateur (RVB analogique) Signal Taux rafraîchi.
Page 142 Liste des pris en charge Signal Taux rafraîchi. (Hz) Résolution (points) WXGA+ 1440x900 WXGA++ 1600x900 1280x960 SXGA 1280x1024 SXGA+ 1400x1050 UXGA 1600x1200 WSXGA+ 1680x1050 SDTV (480i/480p) 720x480 SDTV (576i/576p) 720x576 HDTV (720p) 50/60 1280x720 HDTV (1080i) 50/60 1920x1080 HDTV (1080p) 24/30/50/60 1920x1080 Signal d'entrée MHL...
Page 143 Caractéristiques Caractéristiques Générales du Projecteur Nom du produit EB-W28 297 (L) x 79 (H) x 234 (P) mm Dimensions Taille du panneau LCD 0,59" de large Matrice active TFT au polysilicium Méthode d’affichage Résolution 1 024 000 WXGA (1280 (L) x 800 (H) points) x 3 Réglage de la mise au point...
Page 144 Caractéristiques Mini DIN 4 broches Port S-Video Port Audio Jack broche RCA x 2 HDMI (audio uniquement pris en charge par PCM) Port HDMI/MHL Port USB-A Connecteur USB (Type A) *1, 2 Connecteur USB (Type B) Port USB-B Compatible USB 2.0. Toutefois, les ports USB ne sont pas nécessairement compatibles avec tous les appareils prenant en charge des connexions USB. Non compatible USB 1.1.
Page 145 Caractéristiques Angle d'inclinaison Si vous inclinez le projecteur de plus de 30˚, il risque de tomber et d'être endommagé ou de provoquer un accident.
Page 146 Apparence Unités: mm Centre de l'objectif Distance entre le centre de l'objectif et le trou de montage pour bride de suspension 31.8 99.6 3-M4 x 9...
Page 147 Glossaire Cette section décrit brièvement les termes difficiles qui ne sont pas expliqués dans le texte de ce guide. Pour plus d’informations, consultez d’autres ouvrages de référence disponibles dans le commerce. Adres. IP trappe Il s'agit de l'adresse IP de l'ordinateur de destination utilisé pour la notification d'erreurs dans SNMP. Numéro qui identifie un ordinateur connecté...
Page 148 Glossaire Rapport entre la largeur de l’image et sa hauteur. Les écrans avec un rapport horizontal/vertical 16:9, comme les écrans HDTV, sont des écrans larges. Rapport L/H Les écrans SDTV et les écrans d'ordinateur généraux ont un rapport L/H 4:3. SDTV Abréviation de Standard Definition Television, télévision à...
Page 149 Windows Vista, Windows 7, Windows 8 et Windows 8.1 et plusieurs versions de Windows peuvent être désignées par Windows 2000/XP/Vista Seiko Epson Corporation ne peut être tenue responsable de tout dommage ou problème par exemple, sans la mention Windows. résultant de l'utilisation d'accessoires ou de pièces détachées qui ne sont pas d'origine Epson ou approuvées EPSON par Seiko Epson Corporation.
Page 150 Remarques Générales Avis général: EPSON and ELPLP sont des marques commerciales ou marques déposées de SEIKO EPSON CORPORATION. Mac, Mac OS, et OS X sont des marques commerciales de Apple Inc. App Store est une marque de service d'Apple Inc.
Page 151 Index Couvercle de la lampe ......... 13 Croix .............. 65 Accessoires en option ........ 136 ID (projecteur) ..........67 Curseur Keystone H........42 Adresse électronique ........98 ID (télécommande) ........68 Curseur pour le réglage du Keystone Adresse IP ............. 98 ID de projecteur ...........
Page 152 Index Menu Réinit..........101 Nuance ............88 Procédure de remplacement de la lampe Menu Réinitialisation ........99 Numéro de port ........... 98 ................ 130 Menu réseau ..........93 Procédure de remplacement du filtre à air Menu Sécurité ..........97 ................
Page 153 Index sRGB .............. 47 SSID ............... 96 Zoom électronique ........64 Surchauffe ........... 114 Sync..............89 Tableau blanc ..........47 Tableau noir ..........47 Taille de l'écran .......... 138 Télécommande ..........17 Témoin de puissance, témoin de température, témoin de lampe ........112 Témoins ............
