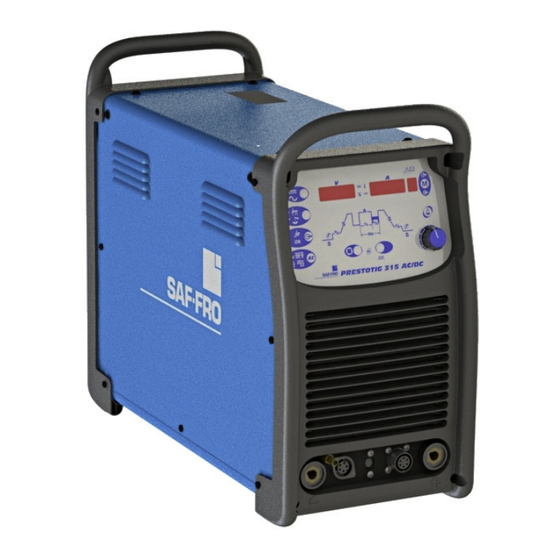

Manuels Connexes pour Lincoln Electric SAF-FRO PRESTOTIG 315 AC/DC
Sommaire des Matières pour Lincoln Electric SAF-FRO PRESTOTIG 315 AC/DC
- Page 1 IM3085 12/2022 REV07 PRESTOTIG 315 AC/DC MANUEL D'UTILISATION FRENCH Lincoln Electric Sp. z o.o. ul. Jana III Sobieskiego 19A, 58-260 Bielawa, Poland...
- Page 2 12/05 MERCI ! Pour avoir choisi la QUALITÉ Lincoln Electric. Vérifier que ni l’équipement ni son emballage ne sont endommagés. Toute réclamation pour matériel endommagé doit être immédiatement notifiée au revendeur. Noter ci-dessous toutes les informations nécessaires à l’identification de l'équipement. Le nom du modèle ainsi que les numéros de référence et de série figurent sur la plaque signalétique du produit.
- Page 3 Caractéristiques Techniques NUMÉRO PRESTOTIG 315 AC/DC W000403603 ALIMENTATION Tension d'alimentation U Classe CEM Fréquence 230 - 400 Vca ± 15% 50/60 Hz Ligne Mode 100% Intensité d'alimentation I PFmax 1max d’alimentation ÉLECTRODE 9,1kW 8,8 kW ENROBÉE TIG CC 8,8kW 6,3 kW 4,9kW 230Vac 27,4 A...
- Page 4 Informations sur la conception ÉCO L'équipement a été conçu conforme à la Directive 2009/125/EC et au Règlement 2019/1784/EU. Efficacité et consommation au régime de ralenti : Efficacité lors de la consommation au Numéro régime maximum en mode STICK Modèle équivalent DC/consommation au ralenti W000403603 PRESTOTIG 315 AC/DC...
- Page 5 Utilisation de gaz typique pour équipement MIG/MAG : Électrode positive CC Diamètre du Débit du Type de Dévidage du fil Gaz de protection Courant Tension matériau [m/mn] [mm] [l/mn] Acier à faible de 18 à teneur en de 0,9 à 1,1 de 95 à...
- Page 6 Si des interférences se produisent, l'opérateur doit mettre en place des mesures visant à les éliminer, avec l'assistance de Lincoln Electric si besoin est.. Cet équipement est conforme aux normes CEI 61000-3-12 si la puissance de court-circuit S est supérieure ou...
- Page 7 à des dommages corporels qui peuvent êtres graves voire mortels. Il est nécessaire de lire et de comprendre les explications relatives aux symboles de sécurité figurant ci-dessous. Lincoln Electric o décline toute responsabilité en cas de détérioration due à une installation incorrecte, à un manque d'entretien ou à une utilisation anormale.
- Page 8 LES ÉTINCELLES PEUVENT ENTRAINER UN INCENDIE OU UNE EXPLOSION : Éloigner toute matière inflammable de la zone de soudage et s’assure qu'un extincteur est disponible à proximité. Les étincelles et les projections peuvent aisément s'engouffrer dans les ouvertures les plus étroites telles que des fissures. Ne pas souder sur des réservoirs, fûts, containers…...
- Page 9 Instructions d’installation et d'utilisation Description Générale 400 VCA triphasé : Tension de crête Vca : maximum 670 V Le modèle PRESTOTIG 315 AC/DC permet de souder Fréquence Vca : entre 50 et 60 Hz à l'aide des procédés Électrode enrobée et TIG en courant ...
- Page 10 Soudage TIG (GTAW) Raccordement d'une commande à distance Cet appareil n’inclut pas la torche TIG nécessaire pour le Voir la section "Accessoires" pour connaître soudage TIG, mais elle peut être achetée à part. références commandes Consulter la section Accessoires pour plus d’informations. à...
- Page 11 Mode économique Commandes caractéristiques Le mode économique est une fonction qui met l’appareil de fonctionnement en état de veille. Démarrage appareil : La sortie est désactivée. Un test automatique est effectué à la mise en marche de La vitesse de rotation des ventilateurs est ralentie. l'appareil.
- Page 12 Voyant de commande à distance : Voyant thermique : Ce voyant s’allume lorsqu’une commande à distance est Ce voyant s'allume quand il y a surchauffe du poste et raccordée à l’appareil au moyen du connecteur de que le courant de soudage est arrêté. Cela se produit commande à...
- Page 13 Forme d'onde CA (AC WAVESHAPE) : Fonctions du séquenceur : Ces icônes permettent à l'opérateur de personnaliser le mode de fonctionnement de l'arc en soudage TIG en courant alternatif. Mode AUTO et Expert : Le séquenceur permet la personnalisation de l'opération Par défaut, l'icône AUTO est allumée.
- Page 14 Fonctions du séquenceur d'impulsions : Si une commande à distance est raccordée (le voyant "Remote" est allumé), le compteur de gauche (A) indique le courant de soudage préréglé et actuel suivant les instructions expliquées à la section "Voyant de commande à...
- Page 15 Rappeler des réglages de la mémoire : Instructions d’utilisation Pour rappeler des réglages d'un procédé, il faut d'abord appuyer sur le bouton M afin de faire afficher l'icône Soudage à l’électrode enrobée "RECALL". Ensuite, le nombre figurant sur l'afficheur Pour utiliser le procédé de soudage à l'électrode enrobée clignote pour indiquer qu'il est possible de le faire varier en courant continu : en tournant le bouton de commande situé...
- Page 16 Par défaut, la polarité est DC+ (CC+). Pour utiliser la TIG AU TOUCHÉ polarité DC- (CC-), voir la section relative à l'utilisation des Lorsque le bouton-poussoir du mode se trouve en position menus. TIG au touché, (amorçage par contact), l’appareil est prêt pour le soudage TIG au touché.
- Page 17 2. Relâcher la gâchette de la torche TIG pour Légende des symboles utilisés : interrompre le soudage. Le courant de sortie diminuera alors selon un taux contrôlé, ou une durée Bouton-poussoir de torche de pente descendante, jusqu’à atteindre le courant de cratère final, puis la sortie de l’appareil sera Courant de soudage désactivée.
- Page 18 2. Relâcher la gâchette de la torche TIG pour démarrer 2. Le relâchement de la gâchette de la torche TIG la pente descendante. Durant ce délai, maintenir la démarre la fonction de pente montante. Le courant de gâchette de la torche TIG enfoncée pour reprendre le sortie augmentera selon un taux contrôlé, ou une soudage.
- Page 19 Séquence de déclenchement 4 temps avec option de Comme indiqué ici, après redémarrage avoir rapidement enfoncé, Pour sélectionner séquence temps avec puis relâché la gâchette de redémarrage : la torche TIG à l’étape 3A, Sortie (OUTPUT) Visualisation il est possible d’enfoncer et relâcher rapidement une deuxième fois la gâchette de la torche TIG pour...
- Page 20 Séquence de déclenchement deux niveaux (Bi-Level) Séquence TIG AU TOUCHÉ ON (Set/A2) Lorsque le procédé TIG au touché est sélectionné, il est Entrer dans le menu TIG et activer l'option BILV. possible d'effectuer l'opération de soudage sans utiliser Une fois activée, la fonction deux niveaux remplace la de gâchette.
- Page 21 Liste des paramètres et des programmes mémorisés en usine Plage de valeurs Valeur affichée du paramètre sélectionnables affiché Fonction Configuration d’usine 0 - 25 s (par pas de Valeur actuellement Pré-gaz 0,55 0,1 s) sélectionnée (s) Courant de 10 – 200 % (par pas de Valeur actuellement STRT démarrage...
- Page 22 REMARQUE A : Lorsque AUTO est sélectionné, signifie 1 s/10 A ; la valeur minimale est 3 s. REMARQUE pour valeurs fréquence supérieures à 500 Hz, la valeur de PEAK est verrouillée à 50 %. REMARQUE C : la fréquence d'impulsion CA est limitée à un quart de la fréquence CA : si la fréquence est égale à...
- Page 23 Menu avancé Menu TIG Pour entrer dans le menu TIG, voir la section Menu décrite plus haut Menu TIG Plage de valeurs Valeur affichée du paramètre sélectionnables affiché Fonction Configuration d’usine SOFT SINE Valeur actuellement WAVE Forme d'onde SQRE sélectionnée SQRE AUTO (Note D) 0,5 mm (0,02”)
- Page 24 Note D. Lorsque AUTO est sélectionné, les paramètres de démarrage sont automatiquement rappelés en fonction du courant réglable défini au moyen du bouton principal du panneau avant. Le diamètre de l'électrode est automatiquement rappelé selon la table suivante. COURANT DÉFINI ** Soudage I rappelé...
- Page 25 Menu Électrode enrobée Pour entrer dans le menu Électrode enrobée, voir la section Menu décrite plus haut. Menu Électrode enrobée Plage de valeurs Nom du paramètre Valeur affichée affiché sélectionnables Fonction Configuration d’usine 0 – 75% (par pas de SOFT : 35 % Valeur actuellement FRCE Arc Force...
- Page 26 Menu SYS Pour entrer dans le menu SYS, voir la section Menu décrite plus haut Menu SYS Nom du paramètre Plage de valeurs Valeur affichée affiché sélectionnables Réglage d'usine par Fonction défaut Valeur courant UNIT Unités mm / pouce sélectionnée Valeur courant ARRÊT...
- Page 27 Luminosité/intensité voyants Options HAUT/BAS Cette option permet de sélectionner l'intensité des MODE AMP voyants présents dans l'interface utilisateur : trois niveaux Il existe trois modes de fonctionnement correspondant peuvent être sélectionnés par l'utilisateur. Le niveau le aux différents états de la machine : plus élevé...
- Page 28 Codes d’erreur et dépannage. Durée d'arc et compteur d'arc Lorsqu’une erreur apparaît, mettre l’appareil hors tension, Ces deux options indiquent à l'utilisateur le nombre total attendre quelques secondes et le remettre sous tension. d'heures de travail et le nombre d'amorçages d'arc. Si l’erreur est toujours présente, une maintenance est Pour réinitialiser un registre ou l'autre, procéder comme nécessaire.
- Page 29 à quoi nous répondons au mieux au regard des informations en notre possession. Lincoln Electric n’est pas en mesure de garantir ces conseils ni ne saura être tenu responsable des informations ou conseils prodigués. Par conséquent, nous déclinons expressément toute garantie quelle qu’elle...
- Page 30 Cette liste de pièces de rechange ne vaut que pour les appareils dont le numéro de code est listé ci-dessous. Dans le cas contraire, contacter le Département Pièces de rechange de Lincoln Electric. Utiliser la vue éclatée et le tableau de références des pièces ci-dessous pour déterminer l'emplacement de la pièce en fonction du numéro de code précis de votre appareil.
- Page 31 Accessoires suggérés W000011139 KIT 35C50 W000382715-2 PROTIGIIIS 10RL C5B-S 5M W000382716-2 PROTIGIIIS 10RL C5B-S 8M W000382717-2 PROTIGIIIS 20RL C5B-S 5M W000382718-2 PROTIGIIIS 20RL C5B-S 8M W000382719-2 PROTIGIIIS 30RL C5B-S 5M W000382720-2 PROTIGIIIS 30RL C5B-S 8M W000382721-2 PROTIGIIIS 40RL C5B-S 5M W000382722-2 PROTIGIIIS 40RL C5B-S 8M W000382723-2...
