4.1.2
LOGICIEL TXCONFIG
Lors de l'exécution du logiciel TxConfig et de la connexion à l'équipement, l'écran suivant s'affiche :
Les champs de cet écran sont les suivants :
1. Measuring Range (plage de mesure) : il définit les plages de mesure de température. On doit indiquer un seuil inférieur (Lower Value) et un
seuil supérieur (Upper Value).
Lorsque le seuil inférieur est défini avec une valeur supérieure au seuil supérieur, le courant de sortie fonctionne en 20 à 4 mA (ou 10 à 0 V,
dans le modèle à sortie 0-10 Vdc).
Les valeurs choisies ne peuvent pas dépasser la plage du capteur (Max Measuring Range) indiquée dans ce champ, ni avoir une plage de
largeur (span) inférieure à la plage minimale (Minimal Span) indiquée.
2. Sensor Failure (défaillance du capteur) : il établit le comportement de la sortie lors d'une défaillance du capteur. Si Downscale est sélectionné,
le courant de sortie passe à <4 mA, typiquement utilisé dans la réfrigération. Si Upscale est sélectionné, le courant de sortie passe à >20 mA
(up-scale), typiquement utilisé dans le chauffage.
3. Zero Correction (correction du zéro) : il corrige de petits erreurs présentées par le transmetteur.
4. Device Information (informations de l'appareil) : il présente des informations identifiant l'appareil, qui doivent être mises à disposition du
fabricant dans éventuelles consultations.
5. Read Device (lire la configuration) : si sélectionné, il permet de lire la configuration actuelle de l'appareil connecté.
6. Apply (envoyer la configuration) : si sélectionné, il permet d'envoyer la configuration à l'appareil connecté.
Remarque : Si l'utilisateur ne spécifie pas une configuration dans le bon de commande, la configuration par défaut sera :
• Plage de température de 0 à 100 °C ;
• 0 °C de correction du zéro ;
• Sorties au maximum lors d'une défaillance du capteur.
Une erreur de configuration du port série peut survenir lorsque d'autres logiciels utilisent le même port série. Veuillez finalise tous les
logiciels utilisant le port série spécifié pour le TxConfig avant de l'utiliser.
NOVUS AUTOMATION

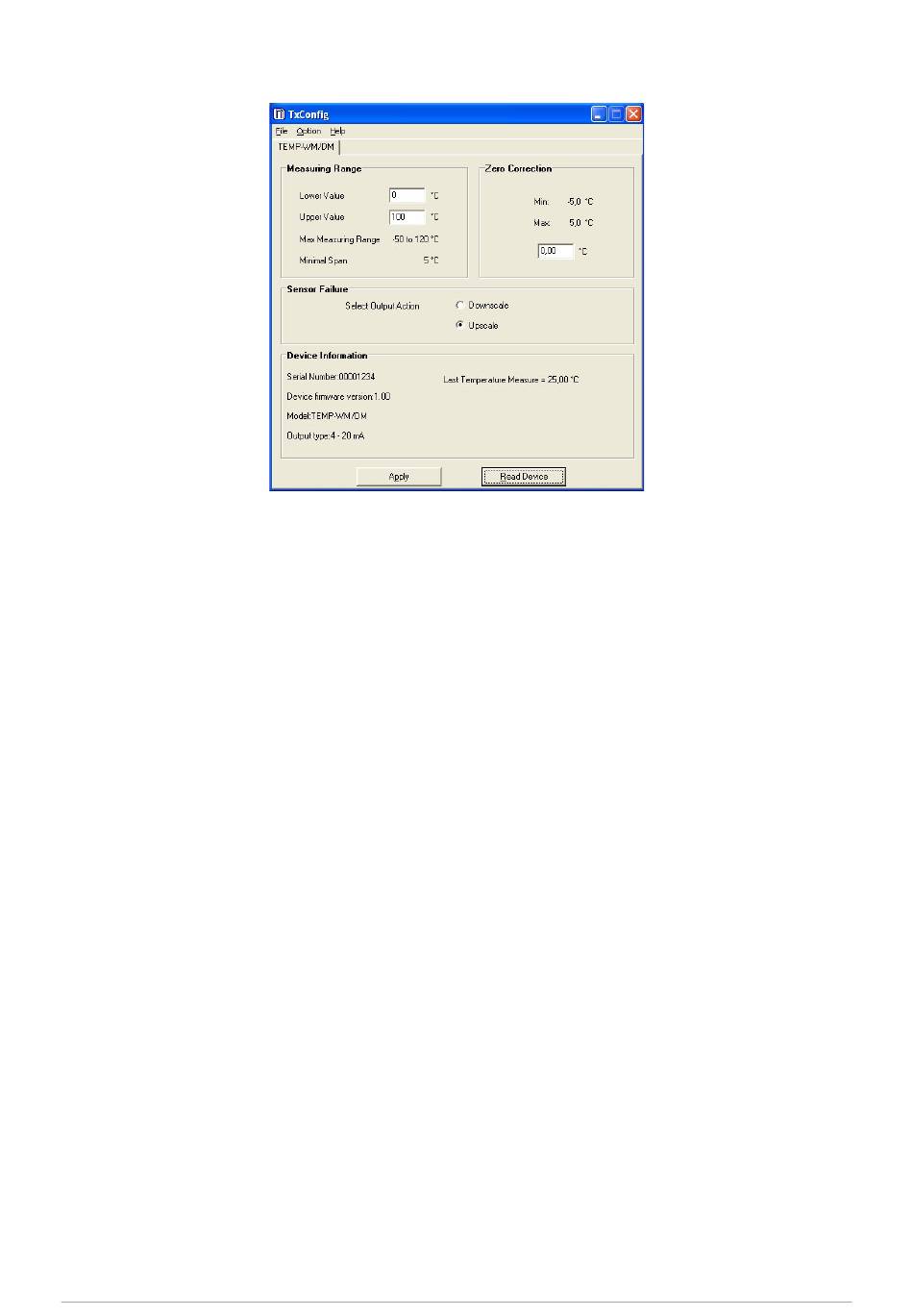

Figure 8 –
Écran principal du logiciel TxConfig
7/11
