Manuels Connexes pour Dell Precision M6800
Sommaire des Matières pour Dell Precision M6800

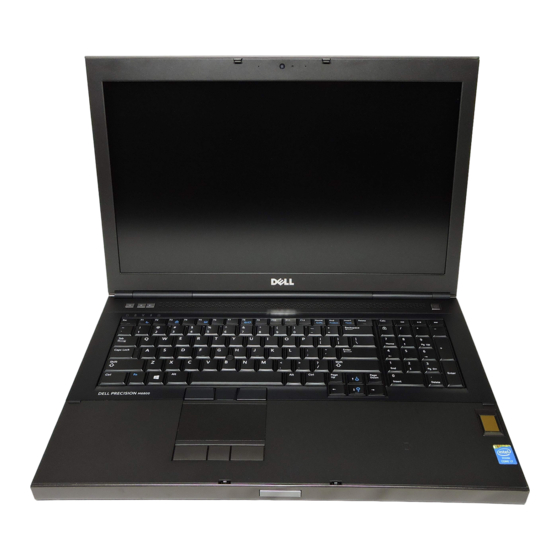

- Page 1 Station de travail mobile Dell Precision M6800 Manuel du propriétaire Modèle réglementaire: P30F Type réglementaire: P30F001...
- Page 2 ® est une marque déposée et appartient à Bluetooth ® SIG, Inc. et toute utilisation d'une telle marque par Dell Inc. se fait dans le cadre d'une licence. Wi-Fi est une marque déposée de Wireless Ethernet Compatibility Alliance, Inc. ®...
- Page 3 Table des matières 1 Intervention à l'intérieur de votre ordinateur................. 7 .........................7 Avant d'intervenir dans l'ordinateur ..............................8 Outils recommandés ..........................8 Mise hors tension de l’ordinateur ....................9 Après intervention à l'intérieur de votre ordinateur 2 Retrait et installation des composants.................. 11 ............................
- Page 4 ............................. 27 Installation du clavier ..........................28 Retrait de la mémoire principale ........................28 Installation de la mémoire principale .......................... 29 Retrait de la mémoire secondaire ........................29 Installation de la mémoire secondaire .............................30 Retrait du cadre de l'écran ..........................31 Installation du cadre d’écran ...............................
- Page 5 Suppression ou modification d'un mot de passe système et/ou de configuration 4 Diagnostics..........................73 ................73 Diagnostisc ePSA (Enhanced Pre-Boot System Assessment) 5 Dépannage de l'ordinateur......................75 ............................ 75 Voyants d’état de l’appareil ...........................76 Voyants d'état de la batterie 6 Caractéristiques........................77 ...........................77 Caractéristiques techniques 7 Contacter Dell..........................85 ................................. 85 Contacter Dell...
- Page 7 Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
- Page 8 PRÉCAUTION : Pour retirer un câble réseau, déconnectez-le d'abord de l'ordinateur, puis du périphérique réseau. Déconnectez tous les câbles externes du système. Débranchez du secteur l'ordinateur et tous les périphériques qui y sont connectés. Fermez l'écran et retournez l'ordinateur sur une surface plane. REMARQUE : Pour éviter d'endommager la carte système, vous devez retirer la batterie principale avant de dépanner l'ordinateur.
- Page 9 PRÉCAUTION : Pour éviter d'endommager l'ordinateur, utilisez uniquement la batterie conçue pour cet ordinateur Dell spécifique. N'employez pas de batteries conçues pour d'autres ordinateurs Dell. Branchez les périphériques externes, par exemple réplicateur de port, extension de batterie ou périphérique d'accueil, et remettez en place les cartes comme l'ExpressCard, le cas échéant.
- Page 11 Retrait et installation des composants Cette section fournit des informations détaillées sur le retrait ou l'installation des composants de l'ordinateur. Présentation du système Vue interne – arrière 1. ventilateur du système 8. disque dur secondaire 2. mémoire principale 9. loquet de la batterie 3.
- Page 12 Vue interne – avant 1. dissipateur de chaleur du processeur 5. carte d’E/S 2. mémoire secondaire 6. dissipateur de chaleur de la carte vidéo 3. carte de commutateur Wi-Fi 4. baie pour carte ExpressCard Retrait de la carte SD (Secure Digital) Avant intervention à...
- Page 13 Retrait de la carte ExpressCard Avant intervention à l'intérieur de votre ordinateur . Suivez les procédures décrites dans la section Poussez sur la carte ExpressCard. Faites glisser la carte ExpressCard hors de l'ordinateur. Installation de la carte ExpressCard Insérez la carte ExpressCard dans son emplacement jusqu'à ce qu'elle s'enclenche. Après intervention à...
- Page 14 Installation de la batterie Faites glisser la batterie dans son emplacement jusqu'à ce que vous l'entendiez s'enclencher. Suivez les procédures décrites dans la section Après intervention à l'intérieur de votre ordinateur . Retrait de la carte micro-SIM Appliquez les procédures décrites dans Avant d’intervenir sur l’ordinateur .
- Page 15 Installation de la carte micro-SIM Poussez la carte micro-SIM dans son emplacement. Installez la batterie. Après une intervention à l’intérieur de l’ordinateur . Appliquez les procédures décrites dans Retrait du cache de fond de l’ordinateur Avant d’intervenir sur l’ordinateur . Appliquez les procédures décrites dans Retirez la batterie.
- Page 16 Installation du capot de la base Faites glisser le capot de la base et placez-le correctement sur les trous de vis situés sur l'ordinateur. Serrez les vis pour fixer le capot de la base à l'ordinateur. Installez la batterie. Après intervention à l'intérieur de votre ordinateur . Suivez les procédures décrites dans la section Retrait de la carte réseau local sans fil (WLAN) Appliquez les procédures décrites dans...
- Page 17 Installation de la carte réseau local sans fil (WLAN) Insérez la carte WLAN dans son emplacement sur l’ordinateur. Appuyez sur la carte WLAN et serrez la vis pour fixer la carte à l’ordinateur. Acheminez les câbles d’antenne via les guides d’acheminement et connectez-les à la carte WLAN. Installez : a) le cache de fond de l’ordinateur b) la batterie...
- Page 18 b) le capot de la base Retirez la vis fixant le lecteur optique à l'ordinateur. Dégagez et faites glisser le lecteur optique pour le retirer de l'ordinateur. Retirez les vis fixant le support du loquet du disque sur le lecteur optique et retirez le support.
- Page 19 Installation du lecteur optique Serrez les vis pour fixer le support du loquet du disque au lecteur optique. Faites glisser le lecteur optique dans son emplacement et serrez la vis pour le fixer à l'ordinateur. Installez : a) la batterie b) le capot de la base Après intervention à...
- Page 20 Courbez le support du disque dur vers l’extérieur et sortez le disque dur du support. REMARQUE : Une plaque en caoutchouc est installée dans le support du disque dur pour les disques durs de 7 mm. Elle permet d’éviter les vibrations et d’installer correctement les disques durs de 7 mm. L’installation des disques durs de 9 mm dans le support ne nécessite pas le recours à...
- Page 21 Retirez la vis fixant le disque dur secondaire au support. Retirez le disque dur secondaire du support. Installation du disque dur secondaire Engagez le support du disque dur secondaire dans ce dernier. Serrez les vis pour fixer le support du disque dur secondaire. Installez le disque dur secondaire dans l'ordinateur.
- Page 22 a) la batterie b) le capot de la base Déconnectez le câble de la pile bouton. Dégagez la pile bouton vers le haut et retirez-la de l'ordinateur. Installation de la pile bouton Replacez la pile bouton dans son emplacement sur l’ordinateur. Connectez le câble de la pile bouton.
- Page 23 Installation du ventilateur du processeur Connectez le câble du ventilateur du processeur. REMARQUE : Assurez-vous que le câble du ventilateur du processeur ne dépasse pas de son compartiment. Insérez le ventilateur du processeur dans son emplacement dans l’ordinateur. Serrez les vis qui fixent le ventilateur du processeur à l’ordinateur. Installez : a) le cache de fond de l’ordinateur b) la batterie...
- Page 24 Installation du ventilateur de la carte vidéo Connectez le câble du ventilateur de la carte vidéo. REMARQUE : Assurez-vous que le câble du ventilateur de la carte vidéo ne dépasse pas de son compartiment. Insérez le ventilateur de la carte vidéo dans son emplacement et serrez les vis pour le fixer à l’ordinateur. Installez : a) le cache de fond de l’ordinateur b) la batterie...
- Page 25 Appuyez sur les côtés de l’habillage du clavier jusqu’à ce qu’il s’enclenche. Installez la batterie. Après une intervention à l’intérieur de l’ordinateur . Appliquez les procédures décrites dans Retrait du clavier Appliquez les procédures décrites dans Avant d’intervenir sur l’ordinateur . Retirez : a) la batterie b) l’habillage du clavier...
- Page 26 En commençant par le bas du clavier, séparez le clavier de l’ordinateur et retournez le clavier. Déconnectez le câble de données du clavier de la carte système et retirez le clavier.
- Page 27 Installation du clavier Connectez le câble de données du clavier à la carte système. REMARQUE : Assurez-vous de plier le câble de données du clavier de façon à ce qu’il soit parfaitement aligné. Appuyez sur et alignez le clavier dans son compartiment. Serrez les vis pour fixer le clavier à...
- Page 28 Installez : a) l’habillage du clavier b) la batterie Après une intervention à l’intérieur de l’ordinateur . Appliquez les procédures décrites dans Retrait de la mémoire principale Avant intervention à l'intérieur de votre ordinateur . Suivez les procédures décrites dans la section Retirez : a) la batterie b) le capot de la base...
- Page 29 a) le capot de la base b) la batterie Après intervention à l'intérieur de votre ordinateur . Suivez les procédures décrites dans la section Retrait de la mémoire secondaire Avant d’intervenir sur l’ordinateur . Appliquez les procédures décrites dans Retirez : a) la batterie b) l’habillage du clavier c) le clavier...
- Page 30 Retrait du cadre de l'écran Après intervention à l'intérieur de votre ordinateur . Suivez les procédures décrites dans la section Retirez la batterie. Écartez le bord inférieur du cadre de l'écran. Faites la même chose tout autour du cadre de l'écran et retirez ce dernier de l'ordinateur.
- Page 31 Installation du cadre d’écran Faites glisser le cadre d’écran depuis le dessous et appuyez dessus. Appuyez tout autour du cadre jusqu’à ce qu’il s’enclenche sur l’ensemble écran. Installez la batterie. Après une intervention à l’intérieur de l’ordinateur . Appliquez les procédures décrites dans...
- Page 32 Retrait de la caméra Avant d’intervenir sur l’ordinateur . Appliquez les procédures décrites dans Retirez : a) la batterie b) le cadre d’écran Suivez les étapes suivantes afin de retirer la caméra : a) Déconnectez le câble de la caméra. b) Retirez la vis fixant le module de caméra à...
- Page 33 Décollez le ruban adhésif fixant le câble LVDS au panneau d’écran. Déconnectez le câble LVDS.
- Page 34 Retirez les vis fixant les supports d’écran au panneau d’écran et retirez les supports du panneau.
- Page 35 Installation du panneau d'écran Placez les supports de l'écran sur le panneau d'écran. Serrez les vis fixant des supports de l'écran au panneau d'écran. Connectez le câble LVDS et fixez la bande adhésive. Placez le panneau d'écran dans sa position d'origine sur l'ordinateur. Serrez les vis pour fixer le panneau d'écran à...
- Page 36 Retirez les vis situées sur la partie inférieure de l’ordinateur. Décollez le ruban adhésif fixant le câble de la carte média et le câble du haut-parleur au repose-mains.
- Page 37 Déconnectez le câble de la carte média et le câble du haut-parleur de la carte système. Décollez le ruban adhésif fixant le câble du pavé tactile au repose-mains. Déconnectez le câble du pavé tactile de la carte système.
- Page 38 10. Déconnectez le câble du bouton d’alimentation de la carte système. 11. Retirez les vis fixant le repose-mains à l’ordinateur.
- Page 39 12. Soulevez le bord gauche du repose-mains. Dégagez les languettes sur le bord droit du repose-mains et retirez ce dernier de l’ordinateur.
- Page 40 Installation du repose-mains Placez le repose-mains dans sa position d’origine sur l’ordinateur et appuyez sur les positions indiquées jusqu’à ce qu’il s’enclenche. Serrez les vis fixant le repose-mains à l’ordinateur. Connectez les câbles suivants : a) bouton d’alimentation b) pavé tactile c) carte média d) haut-parleur Fixez le ruban adhésif fixant le câble de carte média, le câble du haut-parleur et le câble du pavé...
- Page 41 Retrait du module ExpressCard Avant d’intervenir sur l’ordinateur . Appliquez les procédures décrites dans Retirez : a) la carte ExpressCard b) la batterie c) le cache de fond de l’ordinateur d) l’habillage du clavier e) le clavier f) le lecteur optique g) Disque dur principal et secondaire h) le repose-mains Déconnectez les éléments suivants :...
- Page 42 Installation du module ExpressCard Insérez le module ExpressCard dans son compartiment. Serrez les vis pour fixer le module ExpressCard à l’ordinateur. Connectez : a) le câble ExpressCard à la carte système b) le câble de la carte USH à la carte USH Installez : a) le repose-mains b) Disque dur principal et secondaire...
- Page 43 Installation du dissipateur de chaleur Replacez le dissipateur de chaleur dans son emplacement. Serrez les vis imperdables pour fixer le dissipateur de chaleur à l'ordinateur. Connectez le câble de la webcam à la carte système. Installez : a) le ventilateur du processeur b) le repose-mains c) Disque dur principal et secondaire d) le lecteur optique...
- Page 44 Faites tourner le verrou à came du processeur dans le sens contraire des aiguilles d'une montre. Retirez le processeur de l'ordinateur. Installation du processeur Alignez les encoches du processeur et du socket puis insérez le processeur dans le support. Tournez le verrou à came du processeur dans le sens des aiguilles d'une montre. Installez : a) le dissipateur de chaleur b) le ventilateur du processeur...
- Page 45 Desserrez les vis imperdables fixant le dissipateur de chaleur de la carte vidéo à l’ordinateur [1, 2, 3, 4]. Retirez de l’ordinateur le dissipateur de chaleur de la carte vidéo. Installation du dissipateur de chaleur de la carte vidéo Replacez le dissipateur de chaleur de la carte vidéo dans son emplacement. Serrez les vis imperdables pour fixer le dissipateur de chaleur de la carte vidéo à...
- Page 46 la batterie Après une intervention à l’intérieur de l’ordinateur . Appliquez les procédures décrites dans Retrait de la carte vidéo Avant d’intervenir sur l’ordinateur . Appliquez les procédures décrites dans Retirez : a) la batterie b) le cache de fond de l’ordinateur c) l’habillage du clavier d) le clavier e) le lecteur optique...
- Page 47 Retrait de la carte d’entrées/sorties (E/S) Avant d’intervenir sur l’ordinateur . Appliquez les procédures décrites dans Retirez : a) la carte SD b) la batterie c) le cache de fond de l’ordinateur d) l’habillage du clavier e) le clavier f) le lecteur optique g) Disque dur principal et secondaire h) le repose-mains Suivez les étapes suivantes afin de retirer la carte d’E/S :...
- Page 48 d) le clavier e) l’habillage du clavier f) le cache de fond de l’ordinateur g) la batterie h) la carte SD Après une intervention à l’intérieur de l’ordinateur . Appliquez les procédures décrites dans Retrait de l’ensemble écran Avant d’intervenir sur l’ordinateur . Appliquez les procédures décrites dans Retirez : a) la batterie...
- Page 49 Retournez l’ordinateur et retirez les vis situées au-dessous et à l’arrière de l’ordinateur. Retirez les vis fixant le support du câble de signalisation différentielle basse tension (LVDS). Retirez le support du câble LVDS et déconnectez le câble LVDS et le câble de la caméra de la carte système. Retirez les vis fixant l’ensemble écran à...
- Page 50 Installation de l’ensemble écran Serrez les vis pour fixer l’ensemble écran. Connectez le câble LVDS et le câble de la caméra aux connecteurs respectifs sur la carte système. Placez le support du câble LVDS sur l’ordinateur et serrez les vis pour le fixer à l’ordinateur. Acheminez les câbles via leurs guides d’acheminement.
- Page 51 b) le capot de la base c) l'habillage du clavier d) le clavier e) le lecteur optique f) Disque dur principal et secondaire g) le repose-mains h) l'ensemble écran Retirez les vis fixant le cache de charnière à l'ordinateur. Retirez le cache de charnière de l'ordinateur. Installation du cache de charnière Placez le cache de charnière dans sa position d'origine sur l'ordinateur.
- Page 52 g) le lecteur optique h) Disque dur principal et secondaire la mémoire principale la mémoire secondaire k) le ventilateur de la carte vidéo le repose-mains m) le dissipateur de chaleur n) le processeur o) le dissipateur de chaleur de la carte vidéo p) la carte vidéo q) la carte d’E/S r) l’ensemble écran...
- Page 53 Installation de la carte système Placez la carte système dans sa position d’origine sur l’ordinateur. Serrez les vis pour fixer la carte système à l’ordinateur. Connectez les câbles suivants : a) connecteur d’alimentation b) LVDS c) pile bouton d) ventilateur du processeur Installez : a) la carte d’E/S b) la carte vidéo...
- Page 54 Retrait du port du connecteur d'alimentation Avant intervention à l'intérieur de votre ordinateur . Suivez les procédures décrites dans la section Retirez : a) la batterie b) le capot de la base c) l'habillage du clavier d) le clavier e) le lecteur optique f) Disque dur principal et secondaire g) le repose-mains h) la carte d'E/S...
- Page 55 Retrait de la carte de commutateur Avant intervention à l'intérieur de votre ordinateur . Suivez les procédures décrites dans la section Retirez : a) la batterie b) le capot de la base c) l'habillage du clavier d) le clavier e) le lecteur optique f) Disque dur principal et secondaire g) le repose-mains Déconnectez le câble de la carte de commutateur de la carte système et dégagez-la des loquets.
- Page 57 La séquence de démarrage permet d'ignorer l'ordre des périphériques d'amorçage définis par la configuration du système et de démarrer directement depuis un périphérique donné (lecteur optique ou disque dur, par exemple). Lors du test à la mise sous tension (POST), lorsque le logo Dell s'affiche, vous pouvez : •...
- Page 58 Tableau 1. Touches de navigation Touches Navigation Touche Haut Passe au champ précédent. Touche Bas Passe au champ suivant. <Entrée> Permet de sélectionner une valeur dans le champ sélectionné (si applicable) ou de suivre le lien dans le champ. Barre d'espacement Développe ou réduit une liste déroulante, si applicable. <Tab>...
- Page 59 Option Description • UEFI (paramètre par défaut) Advanced Boot Options Lorsque le mode d’amorçage est le mode d’amorçage UEFI, l’option Enable Legacy Option ROMs (Activer les ROM en option héritée) autorise le chargement des ROM en option héritée. Cette option est désactivée par défaut.
- Page 60 Option Description REMARQUE : Le système d’exploitation peut allouer des ressources, même si le paramètre est désactivé. SATA Operation Permet de configurer le contrôleur SATA interne. Les options sont : • Disabled (Désactivé) • • AHCI • RAID On (RAID activé) (paramètre par défaut) REMARQUE : SATA est configuré...
- Page 61 Option Description USB PowerShare Vous permet de configurer le comportement de la fonction USB PowerShare. L’option est désactivée par défaut. • Enable USB PowerShare (Activer USB PowerShare) Audio Vous permet d’activer ou de désactiver le contrôleur audio intégré. • Enable Audio (Activer audio) (paramètre par défaut) Keyboard Illumination Ce champ vous permet de choisir le mode de...
- Page 62 Option Description Paramètre par défaut : les périphériques en surbrillance sont activés. Tableau 4. Vidéo Option Description LCD Brightness Vous permet de régler la luminosité de l’écran lorsque le capteur ambiant est défini sur Off (Arrêt). Switchable Graphics Vous permet d’activer ou de désactiver les cartes graphiques commutables telles que NVIDIA Optimus et AMD Power Express.
- Page 63 Option Description Password Bypass Vous permet d’activer ou de désactiver l’autorisation d’ignorer le mot de passe du système et du disque dur interne quand ceux-ci sont configurés. Les options sont : • Disabled (Désactivé) (paramètre par défaut) • Reboot bypass (Ignorer au redémarrage) Password Change Vous permet d’activer ou de désactiver l’autorisation de définir un mot de passe système et un mot de passe du disque dur lorsque le mot de passe administrateur...
- Page 64 Option Description OROM Keyboard Access Vous permet de définir l’accès pour entrer dans les écrans de configuration de la ROM en option en utilisant des raccourcis lors du démarrage. Les options sont : • Enable (Activer) (paramètre par défaut) • One Time Enable (Activer une seule fois) •...
- Page 65 Option Description • Intel SpeedStep Vous permet d’activer ou de désactiver la fonctionnalité Intel SpeedStep. Paramètre par défaut : Enable Intel SpeedStep (Activer Intel SpeedStep) C States Control Permet d’activer ou de désactiver les états de veille supplémentaires du processeur. Paramètre par défaut : C states Limit CPUID Ce champ limite la valeur maximale prise en...
- Page 66 Option Description • Enabled in S4 and S5 (Activé dans S4 et S5) USB Wake Support Vous permet d’activer les périphériques USB pour sortir l’ordinateur du mode veille. L’option est désactivée. • Enable USB Wake Support (Activer la prise en charge de l’éveil USB) Wireless Radio Control Vous permet de contrôler la radio WLAN et WWAN.
- Page 67 • Express Charge (Charge rapide) : la batterie se charge sur une plus courte période à l’aide de la technologie de charge rapide de Dell. REMARQUE : Les paramètres de la batterie peuvent ne pas être disponibles pour tous les types de batterie. Afin d’activer cette option, le mode Advanced Battery Charge (Charge optimisée de la batterie) doit être désactivé.
- Page 68 Option Description Fn Key Emulation Vous permet de faire correspondre la fonction de la touche <Arrêt défil> du clavier PS-2 avec la fonction de la touche <Fn> d’un clavier interne. L’option est activée par défaut. • Enable Fn Key Emulation (Activer l’émulation de la touche Fn) MEBx Hotkey Vous permet d’activer ou de désactiver la fonction MEBx Hotkey (Raccourcis MEBx) lors de l’amorçage du système.
- Page 69 Redémarrez l’ordinateur. Rendez-vous sur dell.com/support. Si vous disposez du numéro de service ou du code de service express de l’ordinateur : REMARQUE : Pour localiser votre numéro de service, cliquez sur Where is my Service Tag? (Où se trouve mon numéro de service ?).
- Page 70 Si vous n’êtes pas en mesure de localiser votre numéro de service, sélectionnez la catégorie de produit correspondant à votre ordinateur. Choisissez la catégorie de produit dans la liste. Sélectionnez le modèle de votre ordinateur afin d’afficher la page du support produit de votre ordinateur. Cliquez sur Drivers &...
- Page 71 Sélectionnez System Password, entrez le mot de passe du système et appuyez sur <Entrée> ou la touche <Tab>. Suivez les instructions pour définir le mot de passe système : – Un mot de passe peut contenir jusqu'à 32 caractères. – Le mot de passe peut contenir des nombres de 0 à...
- Page 73 Diagnostics En cas de problème avec l'ordinateur, exécutez les diagnostics ePSA avant de contacter l'assistance technique de Dell. Les diagnostics visent à tester le matériel de l'ordinateur sans équipement supplémentaire ou risque de perte de données. Si vous ne parvenez pas à résoudre le problème vous-même, le personnel de maintenance et d'assistance peut utiliser les résultats des diagnostics pour vous aider à...
- Page 75 Dépannage de l'ordinateur Vous pouvez dépanner l'ordinateur en utilisant les indicateurs, tels que les voyants de diagnostic, les bips et les messages d'erreur lors de l'utilisation de l'ordinateur. Voyants d’état de l’appareil Tableau 14. Voyants d’état de l’appareil S’allume lorsque vous allumez l’ordinateur et clignote lorsque l’ordinateur est en mode d’économie d’énergie.
- Page 76 Si l'ordinateur est branché à une prise secteur, le voyant d'état de la batterie fonctionne de la manière suivante : Alternativement Un adaptateur secteur non pris en charge par Dell est fixé sur votre portable. un voyant ambre clignotant et un...
- Page 77 Caractéristiques Caractéristiques techniques REMARQUE : Les offres peuvent varier en fonction de la région. Pour plus d’informations sur la configuration de l’ordinateur, cliquez sur Démarrer. (icône Démarrer) → Aide et support, puis sélectionnez l’option permettant d’afficher les informations sur l’ordinateur. Tableau 16.
- Page 78 Fonction Spécification Mémoire cache L3 Jusqu’à 8 Mo de mémoire cache en fonction du type de processeur Tableau 18. Mémoire Fonction Spécification Type DDR3L Vitesse 1 600 MHz et 1 866 MHz Connecteurs 4 logements SO-DIMM • Processeurs Intel Core i5 et i7 double cœur : deux emplacements DIMM •...
- Page 79 Tableau 21. Communication Fonction Spécification Carte réseau Carte d’interface réseau pour communication 10/100/1 000 Mbit/s Sans fil • Réseau local sans fil (WLAN) interne • Réseau étendu sans fil (WWAN) interne • Prise en charge de la technologie sans fil Bluetooth •...
- Page 80 Fonction M4800 M6800 Hauteur 210 mm (8,26 pouces) 270,60 mm (10,65 pouces) Largeur 359,80 mm (14,16 pouces) 416,70 mm (16,40 pouces) Diagonale 396,24 mm (15,60 pouces) 439,42 mm (17,3 pouces) Zone active (X/Y) • • (344,23 mm x 193,54 mm) (382,08 mm x 214,92 mm) •...
- Page 81 FIPS de 320 Go à 7 200 tr/min ; disque SSD SATA3 de 128/256/512 Go, disque SSD SATA3 de 256 Go REMARQUE : La taille des disques durs peut être modifiée. Pour plus d’informations, consultez le site dell.com. Lecteur optique : Interface •...
- Page 82 Fonction Spécification Hauteur 190,65 mm (7,50 pouces) Largeur 20 mm (0,78 pouce) Poids • 6 cellules : 345 g (0,76 livre) (M4800 uniquement) • 9 cellules/9 cellules LCL : 535 g (1,18 livre) Tension 11,10 V Plage de températures : En fonctionnement •...
- Page 83 Fonction Spécification • NXP Desfire Tableau 32. Dimensions physiques Caractéristiques physiques M4800 M6800 Hauteur : Tactile • Avant : 36,1 mm (1,42 pouce) • Arrière : 40,2 mm (1,58 pouce) Non tactile • Avant : 32,9 mm • Avant : 33,1 mm (1,29 pouce) (1,30 pouce) •...
- Page 85 Dell. Dell propose diverses options d'assistance et de maintenance en ligne et téléphonique. Ces options varient en fonction du pays et du produit et certains services peuvent ne pas être disponibles dans votre région Pour contacter le service commercial, technique ou client de Dell : Consultez le site dell.com/support.
