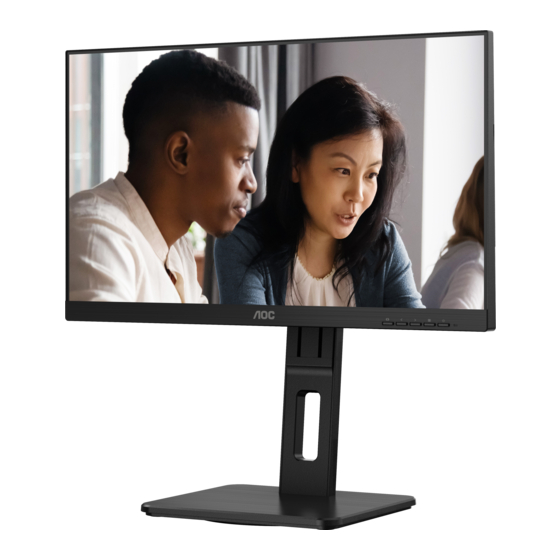

- Page 1 Moniteur LCD Manuel d’utilisation 22E2UMF ® www.aoc.com ©2023 AOC. All Rights Reserved.
- Page 2 Sécurité ....................................1 Conventions nationales ............................. 1 Alimentation ................................2 Installation ................................. 3 Nettoyage .................................. 4 Autre ..................................5 Réglages ....................................6 Contenu de la boîte ..............................6 Configuration du support et de la base ........................7 Réglage de l’angle de visualisation ........................... 8 Connexion du moniteur .............................
- Page 3 Sécurité Conventions nationales Les sous-parties suivantes décrivent les différentes conventions de notation utilisées dans ce document. Remarques, Avertissements et Mises en garde Partout dans ce guide, les blocs de texte peuvent être accompagnés d’une icône et du texte en gras ou en italique. Ces blocs présentent des remarques, des avertissements et des mises en garde, et ils sont utilisés de la manière suivante : REMARQUE : Une REMARQUE indique des informations importantes qui vous aident à...
- Page 4 Alimentation Le moniteur ne doit être utilisé qu’avec le type d’alimentation indiqué sur l’étiquette. Si vous n’êtes pas sûr du type d’alimentation électrique fourni dans votre maison, consultez votre revendeur ou la société locale d’électricité. Le moniteur est équipé d’une fiche munie d’une borne terre, c’est-à-dire une fiche comportant une troisième broche pour la mise à...
- Page 5 Installation N’installez pas ce moniteur sur un chariot, un tripode, un établi ou une table si ceux-ci ne sont pas parfaitement stables. En cas de chute du moniteur, il risquerait de blesser quelqu’un ou d’être sérieusement endommagé. Utilisez seulement un chariot, un établi, un tripode ou une table qui a été recommandé par le fabricant ou qui est vendu avec l’appareil.
- Page 6 Nettoyage Nettoyez régulièrement le boîtier avec un chiffon doux humide et de l’eau. Pour le nettoyage, utilisez un chiffon doux en coton ou en microfibre. Le chiffon doit être humide et presque sec, ne laissez pas du liquide pénétrer dans le boîtier. Débranchez le cordon d’alimentation avant de nettoyer l’appareil.
- Page 7 Autre S’il y a une odeur bizarre, des bruits ou de la fumée venant de l’appareil, débranchez IMMÉDIATEMENT le cordon d’alimentation et contactez un Centre de service. Assurez-vous que les trous de ventilation ne sont pas obstrués par une table ou un rideau. Ne pas soumettre le moniteur LCD à...
- Page 8 Base Power Cable USB Cable D-SUB Cable HDMI Cable DP Cable Audio Cable Tous les câbles de signal ne sont pas fournis pour tous les pays et territoires. Vérifiez auprès de votre revendeur local ou un bureau local de AOC.
- Page 9 Configuration du support et de la base Veuillez installer ou retirer la base en suivant les étapes suivantes. Réglage : Retirer : Spécifications de la vis de base: M6 * 13 mm (filetage effectif 5,8 mm)
- Page 10 Réglage de l’angle de visualisation Pour une vision optimale il est recommandé d’avoir une vision de face sur le moniteur, ensuite réglez l’angle du moniteur à votre convenance. Tenez le support de manière à ce que vous ne fassiez pas basculer le moniteur lorsque vous changez l’angle . Vous pouvez régler le moniteur de la manière décrite ci-dessous : 150mm REMARQUE :...
- Page 11 Connexion du moniteur Branchement des câbles à l’arrière du moniteur et de l’ordinateur : 1011 1. USB3.2 Gen1 en aval + chargement rapidex1 2. USB3.2 Gen1 en aval x1 3. USB3.2 Gen1 en amont 4. USB3.2 Gen1 en aval x2 5.
- Page 12 Dk=8.0±0.2 - 0.5 Remarque: les trous de vis de montage VESA ne sont pas disponibles pour tous les modèles, veuillez consulter le distributeur ou le Département officiel de l’AOC. Contactez toujours le fabricant pour une installation murale. 0° 90° -5°...
- Page 13 *La conception de l’écran peut varier par rapport aux illustrations. Avertissement： 1. Pour éviter d’éventuels dommages à l’écran, tels que le décollement du panneau, veillez à ce que le moniteur ne soit pas incliné vers le bas de plus de -5 degrés. 2.
- Page 14 Fonction de Adaptive-Sync 1. La fonction de Adaptive-Sync fonctionne avec HDMI/DP 2. Cartes graphiques compatibles : La liste conseillée se trouve ci-dessous, elle peut également être consultée en visitant www.AMD.com Cartes graphiques • Radeon™ RX Vega séries • Radeon™ RX 500 séries •...
- Page 15 Réglage Touches de raccourci Source/Auto/Quitter Clear Vision/< Volume/> Menu / Entrer Alimentation Menu / Entrer Appuyez pour afficher le menu OSD ou confirmer la sélection. Alimentation Appuyez sur le bouton Marche pour allumer/éteindre le moniteur. Volume Lorsqu’aucun menu n’est affiché, appuyez sur > le bouton Volume pour activer la barre de réglage de volume, puis appuyez sur <ou>pour ajuster le volume (uniquement pour les modèles avec haut-parleurs).
- Page 16 Clear Vision 1.Lorsque le menu OSD est fermé, appuyez sur le bouton «< » pour activer Clear Vision. 2.Utilisez les boutons «< » ou «> » pour sélectionner entre les réglages Faible, Moyen, Fort ou Éteint. Le réglage par défaut est toujours « off » (Éteint). 3.Appuyez et maintenez la touche «<...
- Page 17 OSD Setting (Réglages d’OSD) Instructions simples et basiques sur les touches de contrôle Luminance Image Setup Color Setup Picture Boost OSD Setup Game Setting Extra Exit Contrast Gamma Gamma 1 Brightness Eco mode Standard HDR Mode 1). Appuyez sur le bouton MENU pour activer la fenêtre d’affichage à...
- Page 18 Luminance (Luminosité) Luminance Image Setup Color Setup Picture Boost OSD Setup Game Setting Extra Exit Contrast Gamma Gamma 1 Brightness Eco mode Standard HDR Mode Contrast 0-100 Contraste du registre numérique. (Contraste) Brightness 0-100 Réglage du rétroéclairage (Luminosité) Standard Mode Standard Text Mode Text Internet...
- Page 19 Image Setup (Config. D’image) Color Setup Picture Boost OSD Setup Game Setting Extra Exit Image Setup Luminance Clock H. Position Phase V. Position Sharpness Clock Régler l’horloge de l’image pour réduire les parasites 0-100 (Horloge) sur les lignes verticales. Phase Régler la phase de l’image pour réduire les parasites 0-100 (Mise Au Point)
- Page 20 Color Setup (Configuration des couleurs) Color Setup Picture Boost OSD Setup Game Setting Extra Exit Luminance Image Setup Color Temp. Warm DCB Mode Color Gamut Panel Native Green DCB Demo LowBlue Mode Blue Utiliser la température des couleurs Chaud Warm (Chaud) de EEPROM.
- Page 21 Picture Boost (Amélior. Image) OSD Setup Extra Exit Luminance Image Setup Picture Boost Game Setting Color Setup Bright Frame Brightness H. Position Frame Size Contrast V. Position Bright Frame marche ou arrêt Désactiver ou activer Image brillante (Cadre Brillant) Frame Size 14-100 Régler la taille de l’image (Taille Cadre)
- Page 22 OSD Setup (Réglage OSD) Extra Exit OSD Setup Game Setting Luminance Image Setup Color Setup Picture Boost Language English H. Position Transparence V. Position Timeout Break Reminder DP Capability Language (Langue) Choisir la langue OSD Timeout 5-120 Régler la durée du délai de l’OSD (Durée OSD) DP Capability (Capac- Veuillez noter que seul DP1.2 prend en charge la fonction...
- Page 23 Game Setting (Réglage Jeu) Extra Exit Picture Boost OSD Setup Game Setting Luminance Image Setup Color Setup Game Mode Frame Counter Game Color Shadow Control Overdrive DiaPoint DiaPoint DiaPoint Adaptive-Sync off (arrêt) Pas d’optimisation par jeu d’image intelligente. Pour jouer des jeux en FPS (first Person Shooters = tir à la première personne) Améliore les détails des niveaux de noir dans les thèmes noirs.
- Page 24 Extra Game Setting Extra Exit Luminance Image Setup Picture Boost OSD Setup Color Setup Input Select Auto Image Ratio Wide Resolution : 1920(H)X1080(V) Auto Config. DDC/CI H. Frequency : 67KHz Off Timer Reset V. Frequency : 60Hz Input Select Sélectionner la source d’entrée (Sélection Entrée) Auto Config.
- Page 25 Exit (Quitter) Picture Boost OSD Setup Luminance Image Setup Color Setup Game Setting Extra Exit Exit (Quitter) Quitter le menu OSD...
- Page 26 Voyant DEL État Couleur DEL Mode Pleine puissance Blanc Mode Actif-Arrêt Orange...
- Page 27 Appuyez sur faire un auto-ajustement. Veuillez vous reporter aux informations sur la réglementation et l’entretien qui se trouvent dans le manuel sur CD ou sur www.aoc.com (pour trouver le modèle Réglementation et entretien acheté dans votre pays et pour trouver des informations sur les réglementations et...
- Page 28 Spécifications Caractéristiques générales Nom du modèle 22E2UMF Système de fonctionnement Couleur TFT LCD Panneau Taille de l’image visible 54,6 cm diagonale Vidéo Interface HDMI & Interface D-SUB & Interface DP Couleurs d’affichage 16,7M de couleurs Limites de balayage horizontal 30-85kHz...
- Page 29 Modes d’affichage préréglés HORIZONTAL VERTICAL STANDARD RESOLUTION (+/-1Hz) FREQUENCY(kHz) FREQUENCY(Hz) 640x480@60Hz 31,469 59,94 640x480@72Hz 37,861 72,809 640x480@75Hz 37,500 75,000 MAC MODES VGA 640x480@67Hz 35,000 66,667 IBM MODE 720x400@70Hz 31,469 70,087 800x600@56Hz 35,156 56,25 800x600@60Hz 37,879 60,317 SVGA 800x600@72Hz 48,077 72,188 800x600@75Hz 46,875 75,000...
- Page 30 Assignations des broches Câble de signal d’affichage couleur à 15 broches Numéro Pin 15-pin côté du câble de signal Numéro Pin 15-pin côté du câble de signal Vidéo-Rouge Vidéo-Vert Masse Vidéo-Bleu N.C. N.C. Données DDC-Série Détection câble Sync H MASSE-R Sync V MASSE-V Horloge DDC-Série...
- Page 31 ML_Lane 3 (p) CONFIG1 ML_Lane 2 (n) CONFIG2 TERRE AUX_CH(p) ML_Lane 2 (p) TERRE ML_Lane 1 (n) AUX_CH(n) TERRE Détection connexion à chaud ML_Lane 1 (p) Retour DP_PWR ML_Lane 0 (n) DP_PWR *Uniquement pour certains modèles.
- Page 32 Plug & Play Fonctionnalité Plug & Play DDC2B Ce moniteur est possède les capacités VESA DDC2B conformément aux normes VESA DDC. Cela permet au moniteur d’informer le système hôte de son identité, et en fonction du niveau de DDC utilisé, de communiquer des informations supplémentaires concernant ses possibilités d’affichage.
