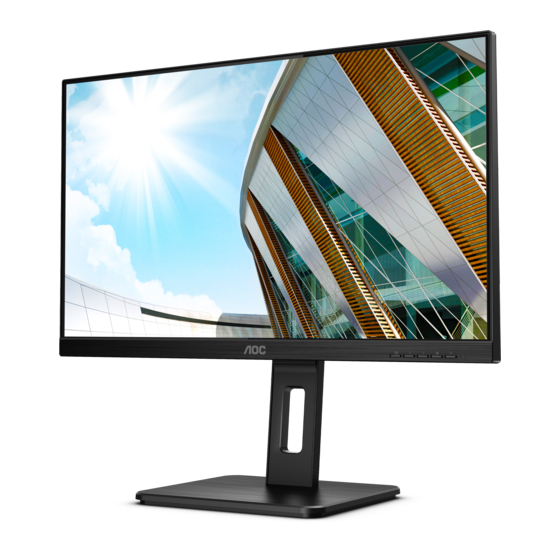

- Page 1 Moniteur LCD Manuel d’utilisation 24P2Q/Q24P2Q/ 27P2Q/Q27P2Q www.aoc.com ©2020 AOC. All Rights Reserved.
-
Page 2: Table Des Matières
Sécurité ....................................1 Conventions nationales ............................. 1 Alimentation ................................2 Installation ................................. 3 Nettoyage .................................. 4 Autre ..................................5 Réglages ....................................6 Contenu de la boîte ..............................6 Configuration du support et de la base ........................7 Réglage de l’angle de visualisation ........................... 8 Connexion du moniteur ............................. -
Page 3: Sécurité
Sécurité Conventions nationales Les sous-parties suivantes décrivent les différentes conventions de notation utilisées dans ce document. Remarques, Avertissements et Mises en garde Partout dans ce guide, les blocs de texte peuvent être accompagnés d’une icône et du texte en gras ou en italique. Ces blocs présentent des remarques, des avertissements et des mises en garde, et ils sont utilisés de la manière suivante : REMARQUE : Une REMARQUE indique des informations importantes qui vous aident à... -
Page 4: Alimentation
Alimentation Le moniteur ne doit être utilisé qu’avec le type d’alimentation indiqué sur l’étiquette. Si vous n’êtes pas sûr du type d’alimentation électrique fourni dans votre maison, consultez votre revendeur ou la société locale d’électricité. Le moniteur est équipé d’une fiche munie d’une borne terre, c’est-à-dire une fiche comportant une troisième broche pour la mise à... -
Page 5: Installation
Installation N’installez pas ce moniteur sur un chariot, un tripode, un établi ou une table si ceux-ci ne sont pas parfaitement stables. En cas de chute du moniteur, il risquerait de blesser quelqu’un ou d’être sérieusement endommagé. Utilisez seulement un chariot, un établi, un tripode ou une table qui a été recommandé par le fabricant ou qui est vendu avec l’appareil. -
Page 6: Nettoyage
Nettoyage Nettoyez fréquemment le boîtier avec un chiffon. Vous pouvez utiliser du savon doux pour essuyer les tâches, à la place d’un détergent concentré qui pourrait endommager le boîtier. Lors du nettoyage, assurez-vous que l’eau n’entre pas dans l’appareil. Le chiffon utilisé pour le nettoyage ne doit pas être dur car il pourrait rayer la surface de l’écran. -
Page 7: Autre
Autre S’il y a une odeur bizarre, des bruits ou de la fumée venant de l’appareil, débranchez IMMÉDIATEMENT le cordon d’alimentation et contactez un Centre de service. Assurez-vous que les trous de ventilation ne sont pas obstrués par une table ou un rideau. Ne pas soumettre le moniteur LCD à... -
Page 8: Réglages
Power Cable Audio Cable DVI Cable VGA Cable HDMI Cable DP Cable USB Cable Tous les câbles de signal ne sont pas fournis pour tous les pays et territoires. Vérifiez auprès de votre revendeur local ou un bureau local de AOC. -
Page 9: Configuration Du Support Et De La Base
Configuration du support et de la base Veuillez installer ou retirer la base en suivant les étapes suivantes. Réglage : Retirer :... -
Page 10: Réglage De L'angle De Visualisation
Réglage de l’angle de visualisation Pour une vision optimale il est recommandé d’avoir une vision de face sur le moniteur, ensuite réglez l’angle du moniteur à votre convenance. Tenez le support de manière à ce que vous ne fassiez pas basculer le moniteur lorsque vous changez l’angle . Vous pouvez régler le moniteur de la manière décrite ci-dessous : REMARQUE : Ne touchez pas l’écran LCD lorsque vous changez l’angle. -
Page 11: Connexion Du Moniteur
Connexion du moniteur Branchement des câbles à l’arrière du moniteur et de l’ordinateur : 24P2Q/27P2Q Q24P2Q/Q27P2Q 1. USB en aval + chargement rapide 2. USB en aval 3. USB en amont 4. Interrupteur marche/arrêt 5. Alimentation 6. DP 7. DVI 8. -
Page 12: Wall Mounting
5. Reconnectez les câbles. Veuillez vous reporter au manuel de l’utilisateur qui accompagne le bras de montage mural optionnel pour les instructions concernant la fixation sur le mur. Remarque: Les trous de vis de montage VESA ne sont pas disponibles sur tous les modèles, veuillez vérifier auprès de votre revendeur ou du département officiel de AOC. -
Page 13: Fonction De Adaptive-Sync
Fonction de Adaptive-Sync 1. La fonction de Adaptive-Sync fonctionne avec DP/HDMI 2. Cartes graphiques compatibles : La liste conseillée se trouve ci-dessous, elle peut également être consultée en visitant www.AMD.com • AMD Radeon™ RX 480 • AMD Radeon™ RX 470 •... -
Page 14: Réglage
Réglage Touches de raccourci Source/Auto/Quitter Clear Vision/< Volume/> Menu / Entrer Alimentation Menu / Entrer Appuyez pour afficher le menu OSD ou confirmer la sélection. Alimentation Appuyez sur le bouton Marche pour allumer/éteindre le moniteur. Volume Lorsqu’aucun menu n’est affiché, appuyez sur > le bouton Volume pour activer la barre de réglage de volume, puis appuyez sur <ou>pour ajuster le volume (uniquement pour les modèles avec haut-parleurs). - Page 15 Clear Vision 1.Lorsque le menu OSD est fermé, appuyez sur le bouton «< » pour activer Clear Vision. 2.Utilisez les boutons «< » ou «> » pour sélectionner entre les réglages Faible, Moyen, Fort ou Éteint. Le réglage par défaut est toujours « off » (Éteint). 3.Appuyez et maintenez la touche «<...
-
Page 16: Osd Setting (Réglages D'osd)
OSD Setting (Réglages d’OSD) Instructions simples et basiques sur les touches de contrôle Luminance Image Setup Color Setup Picture Boost OSD Setup Game Setting Extra Exit Contrast Gamma Gamma 1 Brightness Eco mode Standard HDR Mode 1). Appuyez sur le bouton MENU pour activer la fenêtre d’affichage à... -
Page 17: Luminance (Luminosité)
Luminance (Luminosité) Luminance Image Setup Color Setup Picture Boost OSD Setup Game Setting Extra Exit Contrast Gamma Gamma 1 Brightness Eco mode Standard HDR Mode Contrast 0-100 Contraste du registre numérique. (Contraste) Brightness 0-100 Réglage du rétroéclairage (Luminosité) Standard Mode Standard Text Mode Text Internet... -
Page 18: Image Setup (Config. D'image)
Image Setup (Config. D’image) Color Setup Picture Boost OSD Setup Game Setting Extra Exit Image Setup Luminance Clock H. Position Phase V. Position Sharpness Clock Régler l’horloge de l’image pour réduire les parasites 0-100 (Horloge) sur les lignes verticales. Phase Régler la phase de l’image pour réduire les parasites 0-100 (Mise Au Point) -
Page 19: Color Setup (Configuration Des Couleurs)
Color Setup (Configuration des couleurs) Color Setup Picture Boost OSD Setup Game Setting Extra Exit Luminance Image Setup Color Temp. Warm DCB Mode Green DCB Demo Blue Utiliser la température des couleurs Chaud Warm (Chaud) de EEPROM. Utiliser la température des couleurs Normal Normal de EEPROM. -
Page 20: Picture Boost (Amélior. Image)
Picture Boost (Amélior. Image) OSD Setup Extra Exit Luminance Image Setup Picture Boost Game Setting Color Setup Bright Frame Brightness H. Position Frame Size Contrast V. Position Bright Frame marche ou arrêt Désactiver ou activer Image brillante (Cadre Brillant) Frame Size 14-100 Régler la taille de l’image (Taille Cadre) -
Page 21: Osd Setup (Réglage Osd)
OSD Setup (Réglage OSD) Extra Exit OSD Setup Game Setting Luminance Image Setup Color Setup Picture Boost Language English H. Position Transparence V. Position Timeout Break Reminder Language (Langue) Choisir la langue OSD Timeout 5-120 Régler la durée du délai de l’OSD (Durée OSD) H. -
Page 22: Game Setting (Réglage Jeu)
Game Setting (Réglage Jeu) Extra Exit Picture Boost OSD Setup Game Setting Luminance Image Setup Color Setup Game Mode Adaptive-Sync Game Color Shadow Control LowBlue Mode Frame Counter Overdrive DiaPoint Extra Exit Luminance Image Setup Picture Boost OSD Setup Game Setting Color Setup Game Mode Game Color... -
Page 23: Extra
REMARQUE: When “HDR Mode” under “Luminance” is set to “non-off”, the items “Game Mode”, “Shadow Control”, “Game Color”, “Low Blue Mode” cannot be adjusted. Extra Game Setting Extra Exit Luminance Image Setup Picture Boost OSD Setup Color Setup Input Select Auto Image Ratio Wide... -
Page 24: Exit (Quitter)
Exit (Quitter) Picture Boost OSD Setup Luminance Image Setup Color Setup Game Setting Extra Exit Exit (Quitter) Quitter le menu OSD... -
Page 25: Voyant Del
Voyant DEL État Couleur DEL Mode Pleine puissance Blanc Mode Actif-Arrêt Orange... -
Page 26: Dépannage
Appuyez sur faire un auto-ajustement. Veuillez vous reporter aux informations sur la réglementation et l’entretien qui se trouvent dans le manuel sur CD ou sur www.aoc.com (pour trouver le modèle Réglementation et entretien acheté dans votre pays et pour trouver des informations sur les réglementations et... -
Page 27: Spécifications
Spécifications Caractéristiques générales Nom du modèle 24P2Q Système de fonctionnement Couleur TFT LCD Taille de l’image visible 60,47 cm diagonale Panneau Taille des pixels 0,2745mm(H) × 0,2745mm(V) Vidéo Interface HDMI & Interface DP& Interface D-SUB& Interface DVI Synchronisation séparée H/V TTL Couleurs d’affichage... - Page 28 Nom du modèle Q24P2Q Système de fonctionnement Couleur TFT LCD Taille de l’image visible 60,45 cm diagonale Panneau Taille des pixels 0,2058mm(H) × 0,2058mm(V) Vidéo Interface HDMI & Interface DP& Interface D-SUB Synchronisation séparée H/V TTL Couleurs d’affichage 16,7M de couleurs Limites de balayage horizontal 30-114kHz Taille d’écran horizontale...
- Page 29 Nom du modèle 27P2Q Système de fonctionnement Couleur TFT LCD Taille de l’image visible 68,60 cm diagonale Panneau Taille des pixels 0,3114mm(H) × 0,3114mm(V) Vidéo Interface HDMI & Interface DP& Interface D-SUB& Interface DVI Synchronisation séparée H/V TTL Couleurs d’affichage 16,7M de couleurs Limites de balayage horizontal 30-85kHz...
- Page 30 Nom du modèle Q27P2Q Système de fonctionnement Couleur TFT LCD Taille de l’image visible 68,47cm diagonale Panneau Taille des pixels 0,2331mm(H) × 0,2331mm(V) Vidéo Interface HDMI & Interface DP& Interface D-SUB Synchronisation séparée H/V TTL Couleurs d’affichage 16,7M de couleurs Limites de balayage horizontal 30-114kHz Taille d’écran horizontale...
-
Page 31: Modes D'affichage Préréglés
Modes d’affichage préréglés FRÉQUENCE FRÉQUENCE VERTICALE STANDARD RÉSOLUTION HORIZONTALE (kHZ) (Hz) 640x480@60Hz 31.469 59.94 640x480@72Hz 37.861 72.809 640x480@75Hz 37.5 800x600@56Hz 35.156 56.25 800x600@60Hz 37.879 60.317 SVGA 800x600@72Hz（27P2Q） 48.077 72.188 800x600@75Hz 46.875 1024x768@60Hz 48.363 60.004 1024x768@70Hz 56.476 70.069 1024x768@75Hz 60.023 75.029 1280x1024@60Hz 63.981 60.02... -
Page 32: Assignations Des Broches
Assignations des broches Câble de signal d’affichage couleur à 15 broches Numéro Pin 15-pin côté du câble de signal Numéro Pin 15-pin côté du câble de signal Vidéo-Rouge Vidéo-Vert Masse Vidéo-Bleu N.C. N.C. Données DDC-Série Détection câble Sync H MASSE-R Sync V MASSE-V Horloge DDC-Série... - Page 33 Câble de signal d’affichage couleur à 20 broches Broche No. Nom du signal Broche No. Nom du signal ML_Lane 3 (n) TERRE TERRE ML_Lane 0 (p) ML_Lane 3 (p) CONFIG1 ML_Lane 2 (n) CONFIG2 TERRE AUX_CH(p) ML_Lane 2 (p) TERRE ML_Lane 1 (n) AUX_CH(n) TERRE...
-
Page 34: Plug & Play
Plug & Play Fonctionnalité Plug & Play DDC2B Ce moniteur est possède les capacités VESA DDC2B conformément aux normes VESA DDC. Cela permet au moniteur d’informer le système hôte de son identité, et en fonction du niveau de DDC utilisé, de communiquer des informations supplémentaires concernant ses possibilités d’affichage.
