ABB Entrelec
10, Rue Ampère
69680 Chassieu, FRANCE
Tel : +33 (0)4 72 22 17 22
Fax : +33 (0)4 72 22 19 35

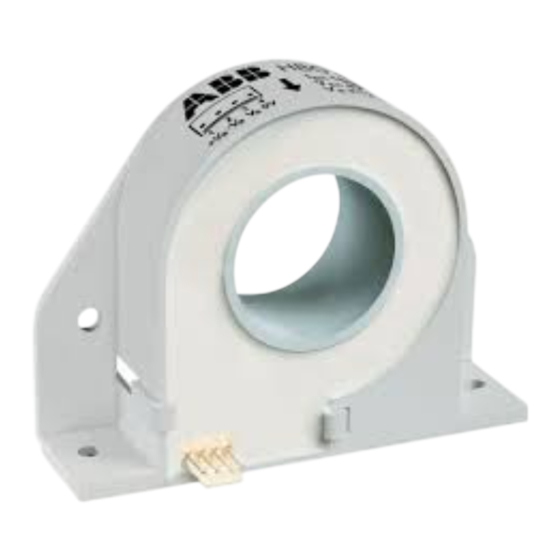

Measuring electronic sensor of d.c., a.c., pulsating currents with a galvanic insulation between primary and secondary circuits.
Capteur électronique de mesure de courants d.c., a.c., impulsionnels, avec isolation galvanique entre circuits primaire et secondaire.
Creepage distance
Primary / Secondary
Clearance distance
Primary / Secondary
GENERAL DESCRIPTION
Coated electronic circuit
Self extinguishing plastic case
Direction of the secondary current : A primary current flowing in
the direction of the arrow results in a positive output voltage on
terminal 3
The caracteristics detailed in this leaflet are subject to change without prior notice.
Les caractéristiques détaillées dans cette brochure sont susceptibles d'évoluer sans notification préalable.
SENSOR / CAPTEUR
Commercial reference
référence commerciale
HBO400
Distance de lignes de fuites
Primaire / Secondaire
mm
Distance dans l'air
Primaire / Secondaire mm
Order code
Référence de commande
1SBT210400R0001
CONNECTOR / CONNECTEUR
Molex réf. 5046-04/A
TERMINAL MARKING / REPERAGE SORTIES
Terminal 1 : +Va
Terminal 2 : -Va
: >15
Terminal 3 : Vs
Terminal 4 : 0V
: >15

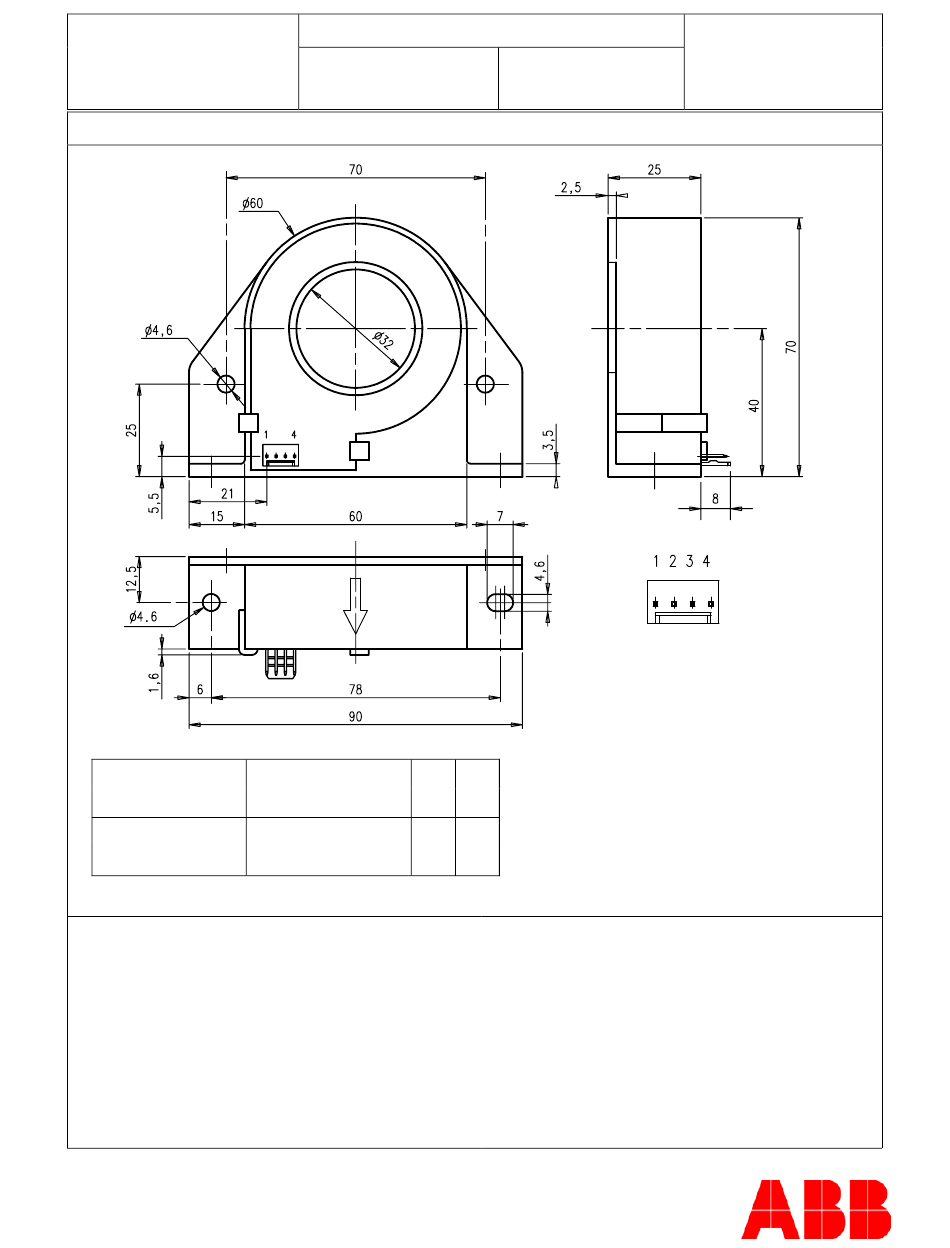

General tolerance: ±1 mm
Tolérance générale :
DESCRIPTION GENERALE
Circuit électronique enrobé
Boîtier en matière isolante auto-extinguible
Sens du courant secondaire : Un courant primaire circulant dans le
sens de la flèche engendre une tension de sortie positive sur la
borne 3.
Issued: 2003.10.13
Emis le :
Modification : 4
Date : 2005.07.11
Page 1/2
±
1 mm
