Configurer la sortie

Vous pouvez à présent sélectionner les paramètres de la sortie à l'aide des boutons du panneau de
commande, des boutons de menu multifonctions et de l'écran LCD.
1
2
3
La sortie vidéo convertie apparaît sur l'écran LCD et est envoyée vers l'équipement vidéo connecté.
Régler les paramètres à l'aide du panneau de commande
Utilisez l'écran LCD, les boutons de menu multifonctions et la molette situés sur le panneau de
commande pour naviguer d'un menu à l'autre et faire vos sélections. Par exemple, lorsque vous
réglez le timecode, vous pouvez déplacer le curseur vers l'avant ou vers l'arrière à l'aide des
boutons de menu multifonctions. Les chiffres du timecode peuvent être modifiés à l'aide de la
molette. Pour retourner aux paramètres par défaut, il suffit d'appuyer sur la molette.
Réglez les paramètres de la conversion en appuyant sur les boutons situés sur le panneau de
commande. Les boutons s'allument pour vous permettre de vérifier rapidement l'état des connexions
audio et vidéo ainsi que les paramètres de la sortie.
Explorez les menus de Teranex et essayez divers workflows de conversion. Vous trouverez des
exemples de workflows types sur les pages suivantes de ce manuel.
RATE
ASPECT
23.98
24
ANAM
14:9
LBOX
CCUT
25
50
PBOX
ZOOM
29.97
59.94
SMART
ADJ
30
60
RATE
ASPECT

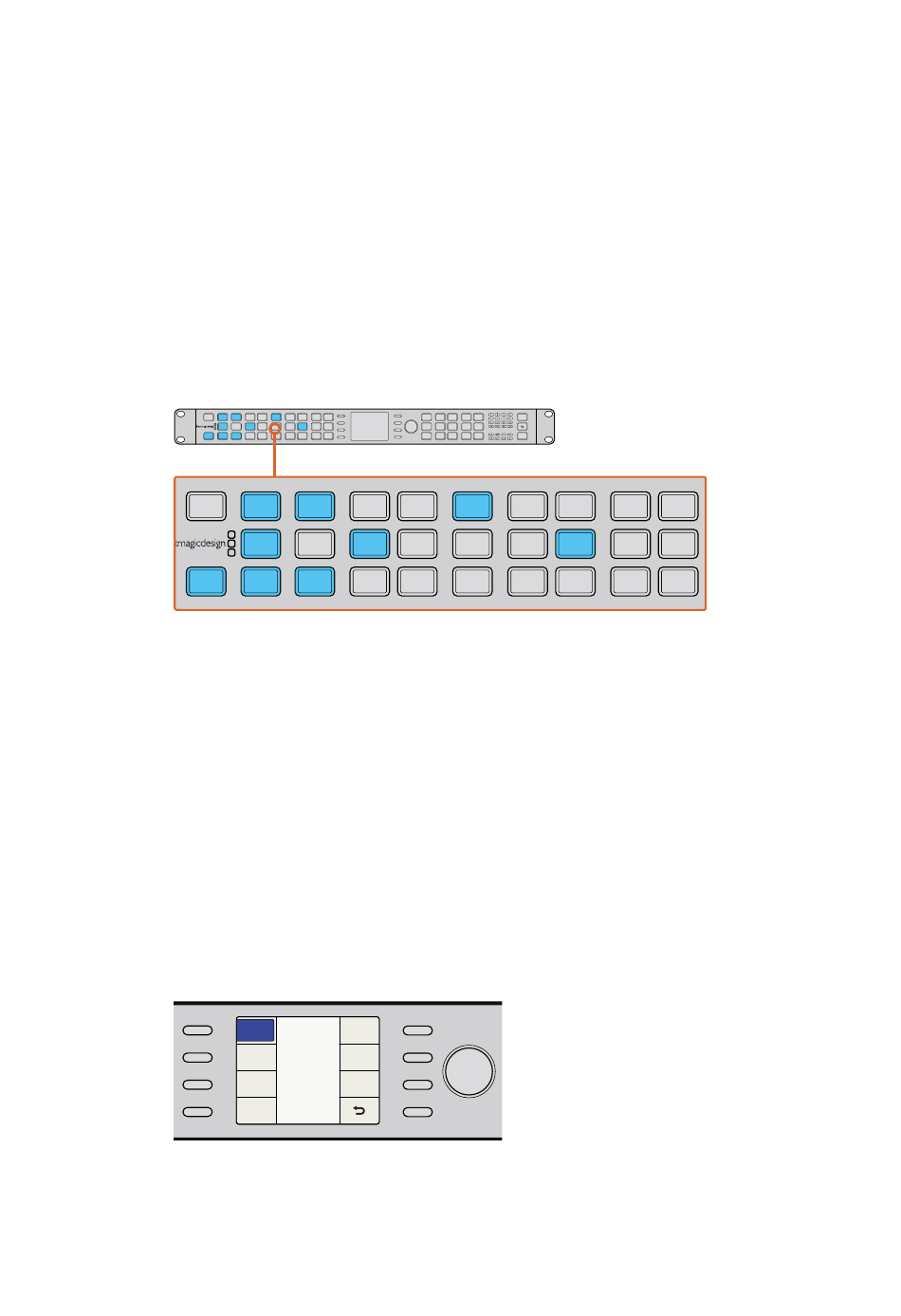

Appuyez sur le bouton OUT du panneau de commande.
Appuyez sur les boutons Format, Frame, Rate et Aspect pour régler le format, le type de
trame, la fréquence d'images et le format de l'image. Pour alterner entre les deux choix de
fréquences d'images 29.97/30 ou 59.94/60, il suffit d'appuyer sur le bouton correspondant.
Lorsque la fréquence d'images souhaitée apparaît sur l'écran LCD, par exemple 1080p60,
sélectionnez Change à l'aide des boutons de menu multifonctions pour confirmer les
paramètres.
Les boutons de sortie vidéo et audio s'allument en bleu pour indiquer les sorties actives.
La sortie vidéo convertie apparaît sur l'écran LCD et est envoyée vers l'équipement
vidéo connecté.
VIDEO
AUDIO
FORMAT
FRAME
RATE
ASPECT
IN
SDI
EMBED
486
576
P
23.98
24
ANAM
14:9
LBOX
CCUT
HDMI
AES
720
1080
I
25
50
PBOX
ZOOM
2K
29.97
59.94
OUT
ANLG
ANLG
PSF
SMART
ADJ
1080
30
60
VIDEO
AUDIO
FORMAT
FRAME
RATE
ASPECT
VIDEO
AUDIO
IN
SDI
EMBED
HDMI
AES
OUT
ANLG
ANLG
VIDEO
AUDIO
Appuyez sur le bouton OUT et sélectionnez le format de conversion. Dans l'exemple ci-dessus, la
conversion est réglée sur : 720p50, avec audio HDMI et SDI intégré et avec audio analogique.
Video
Main Menu
Audio
Reference
Noise
Reduction
Ancillary
Data
Utilisez l'écran LCD, les boutons de menu multifonctions et la molette situés sur le
panneau de commande pour naviguer d'un menu à l'autre et régler les paramètres.
MENU
VIDEO
PRESETS
AUDIO STATUS
HOME
GAIN
BLK
1
2
MENU
SAT
HUE
3
4
1
SYSTEM STATUS
MENU
R-Y
SHARP
5
6
2
B-Y
MENU
VIDEO
PRESETS
FORMAT
FRAME
486
576
P
23.98
720
1080
I
2K
29.97
PSF
1080
FORMAT
FRAME
MENU
System
Setup
HOME
MENU
3D
MENU
MENU
PANEL
LOCK
REM
LOCK
RATE
ASPECT
24
ANAM
14:9
LBOX
CCUT
25
50
PBOX
ZOOM
59.94
SMART
ADJ
30
60
RATE
ASPECT
VIDEO
GAIN
BLK
1
SAT
HUE
3
1
R-Y
SHARP
5
2
B-Y
VIDEO
PRESETS
AUDIO STATUS
2
4
SYSTEM STATUS
6
PRESETS
Mise en route
215
215
PANEL
LOCK
REM
LOCK
