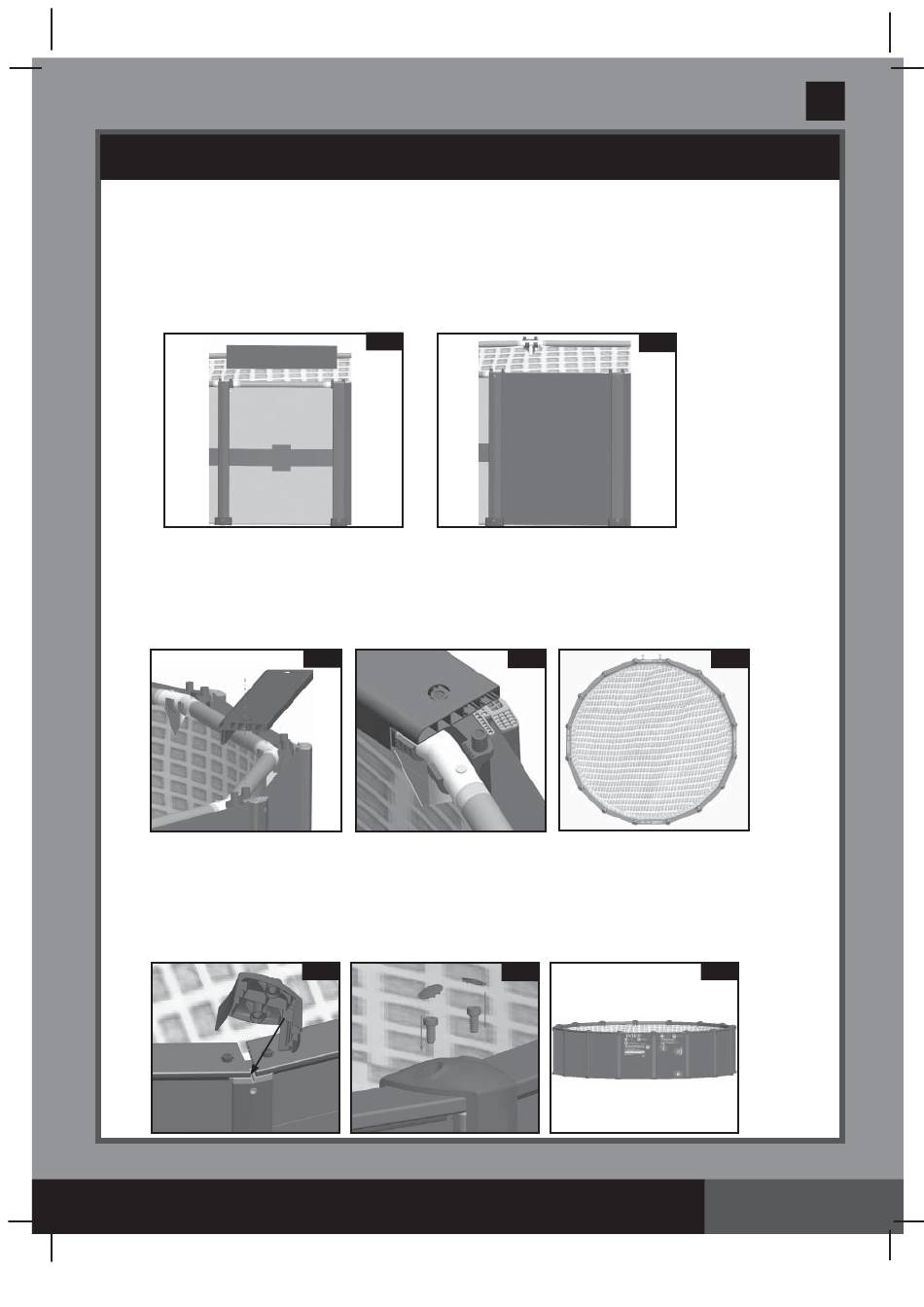

INSTALLATION DE L'HABILLAGE (suite)
4c. Installation des autres panneaux latéraux
• Pour une piscine de hauteur de 49", installez le reste des panneaux latéraux en utilisant huit morceaux
de planches latérales A (20). Pour une piscine de hauteur de 53" installez le reste des panneaux
latéraux en utilisant un morceau de panneau latéral B (21) au bas plus huit morceaux de planches
latérales A (20). Installez les lamelles une par une du bas vers le haut. Insérez la rainure de la
première amelle dans le rail, et la rainure des autres lamelles dans la languette de la lamelle
précédente. Les planches doivent être installées de sorte que les veines du bois soit visibles de
l'extérieur (voir dessins 13.1 & 13.2).
5. Montage de la margelle supérieure
Fixez la margelle supérieure (15) en haut du panneau latéral en vous assurant que les trous à chaque
extrémité de la margelle soient alignés avec les écrous de la pièce de fixation (16). Répétez cette étape
jusqu'à ce que toutes les margelles soient fixées aux colliers de serrage et aux panneaux latéraux.
NOTE : 4 margelles sont imprimées avec des marquages d'utilisation. Installez ces margelles à 3
margelles d'intervalle (voir dessins 14.1, 14.2 & 14.3).
14.1
6. Montage des caches margelles
Installez le cache à l'endroit où les deux margelles se rejoignent. Insérez l'arête du cache margelle dans
la fente sur l'extremité supérieure du poteau. Alignez les trous sur le haut du cache avec les écrous de la
pièce de fixation. Insérez et vissez les boulons (13) dans chacun des trous filetés en utilisant la clé
fournie (26), et couvrez-les ensuite avec les capuchons waterproof (12). Répétez cette étape jusqu'à ce
que tous les caches soient fixés aux pièces de fixation et aux poteaux de support (voir dessins 15.1, 15.2
& 15.3).
15.1
CONSERVEZ CES INSTRUCTIONS
(120IO) SEQUOIA SPIRIT™ WOOD-GRAIN FRAME POOL FRENCH 7.5" X 10.3" PANTONE 295U 06/16/2015
13.1
13.2
14.2
15.2
NOTE : Ce croquis est une
simple représentation du produit.
Français
120A
14.3
15.3
