EDF1
Ventilation Control System
Système de contrôle de ventilation
Selectable operation modes
An electronic wall control timer that is compatible with all Fantech HRV/ERV
models (except SH/VH 704 and SE704N). This control activates the system
on 3 possible modes of operation:
• LOW Continuous Speed Operation (Green)
• 20 MINUTES ON, 40 MINUTES OFF Intermittent (Yellow)
• HIGH Continuous Speed or Boost (Red)
Introduction du EDF1
Un dispositif de commande mural à trois fonctions qui est compatible avec
tous les modèles de VRC de Fantech (sauf SH/VH 704 et SE704N). Cette
commande active le système à trois modes de fonctionnement possible.
• BASSE (LOW) vitesse continue (vert)
• 20 MINUTES EN MARCHE ET 40 MINUTES EN ARRÊT (20MIN ON/40MIN
OFF) cycle répétitif (jaune)
• HAUTE (HIGH) vitesse continue (rouge)

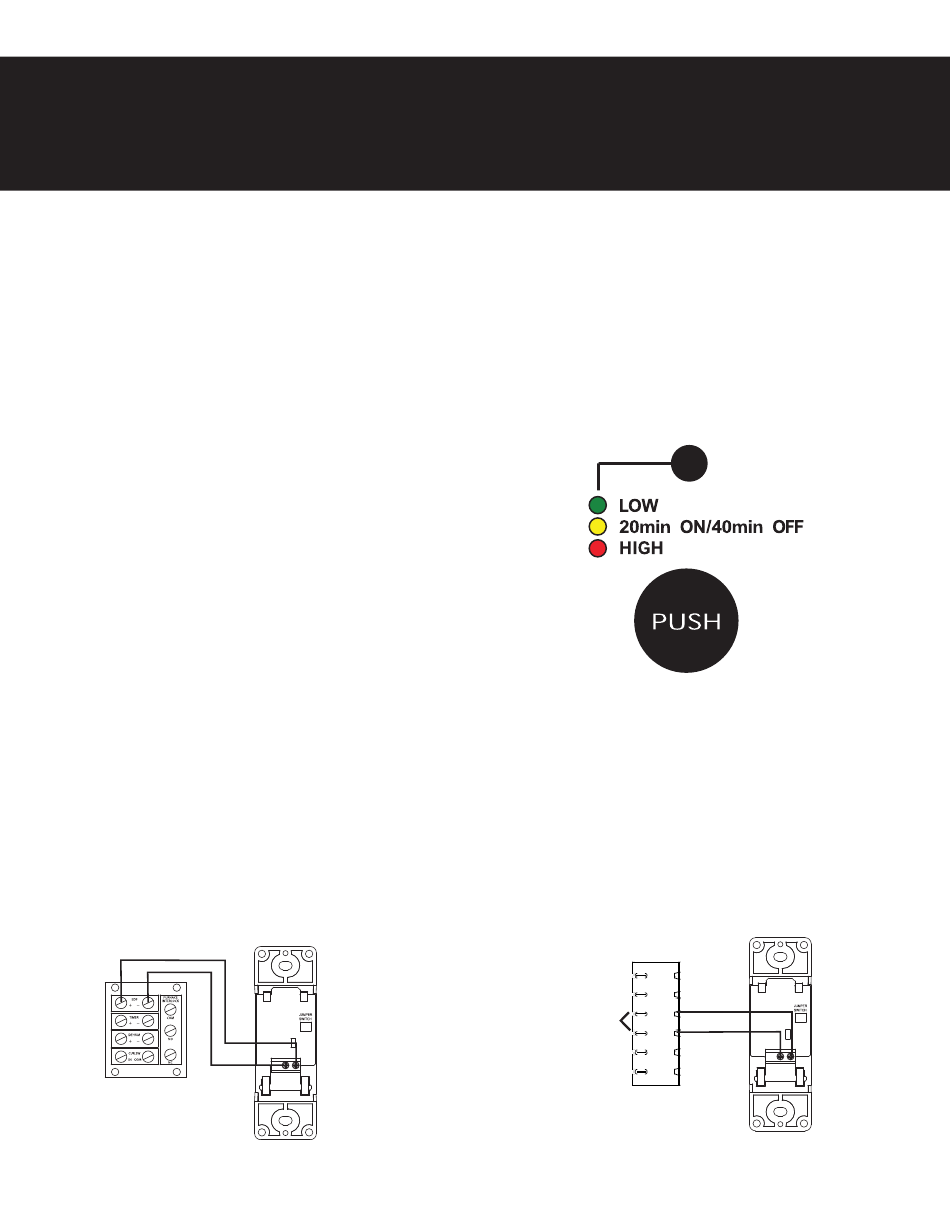

Wiring of the EDF1
Connect the wires to the EDF1 wall control. Insert the stripped end of the wires into the electrical connection. Insert the wire into the + and – of the EDF terminal connections or
the "W" position of the terminal connection bloc located on the outside of the HRV/ERV system, near the power cord. Tighten screws using slot head screwdriver.
Wiring of the EDF1
Insérez les fils au contrôle mural EDF1. Insérez les bouts rayés des fils dans les connecteurs électriques. Insérez les fils dans le + et – des connecteurs du terminal ou
des les position "W" des connecteurs du terminal situés sur le panneau extérieur du VRH/VRE, à proximité du cordon d'alimentation. Serrez les vis à l'aide d'un stylo-
tournevis.
Installation and Wiring Manual
Manuel pour l'Installation et le Câblage
EDF1
W
or/or
Item #: 403260
Rev Date: 2018-12-17
EDF1

Publicité

loading

Sommaire des Matières pour Fantech EDF1

  • Page 1 Wiring of the EDF1 Connect the wires to the EDF1 wall control. Insert the stripped end of the wires into the electrical connection. Insert the wire into the + and – of the EDF terminal connections or the "W" position of the terminal connection bloc located on the outside of the HRV/ERV system, near the power cord. Tighten screws using slot head screwdriver.
  • Page 2 Jumper settings On the back of the EDF1 there is a jumper. By default, the jumper is in the OFF position (no connection between the two steel Low speed pins). This means the Continuous ventilation mode will operate at the lowest speed. When the jumper is ON (jumper closes Normal Medium speed circuit between the two steel pins) low speed continuous mode will operate the HVR/ERV system in the normal Medium speed.
