Fantech EDF3 Manuel Pour L'installation

EDF3
Ventilation Control System
Système de contrôle de ventilation
Product # / n° du produit: 415515
Selectable operation modes
An electronic wall control that is compatible with all Fantech HRV/ERV
models. This control activates the system on 3 possible modes of operation:
• ECONO Continuous operation in ventilation mode at low or medium
speed.
• 20 MIN/H 20 minutes ON, 40 minutes OFF Intermittent (Yellow)
• CONT Continuous high speed in ventilation or recirculation mode.
• OFF Standby mode, both fans off
Introduction du EDF3
Un dispositif de commande mural à trois fonctions qui est compatible avec
tous les modèles de VRC de Fantech. Cette commande active le système à
trois modes de fonctionnement possible.
• ECONO Fonctionnement continu à vitesse faible ou moyen
• 20 MIN/H 20 minutes ON, 40 minutes OFF Intermittent (Jaune)
• CONT Opération continue à haute vitesse en mode ventilation ou
recirculation.
• OFF Mode veille, les deux ventilateurs éteints
Wiring of the EDF3

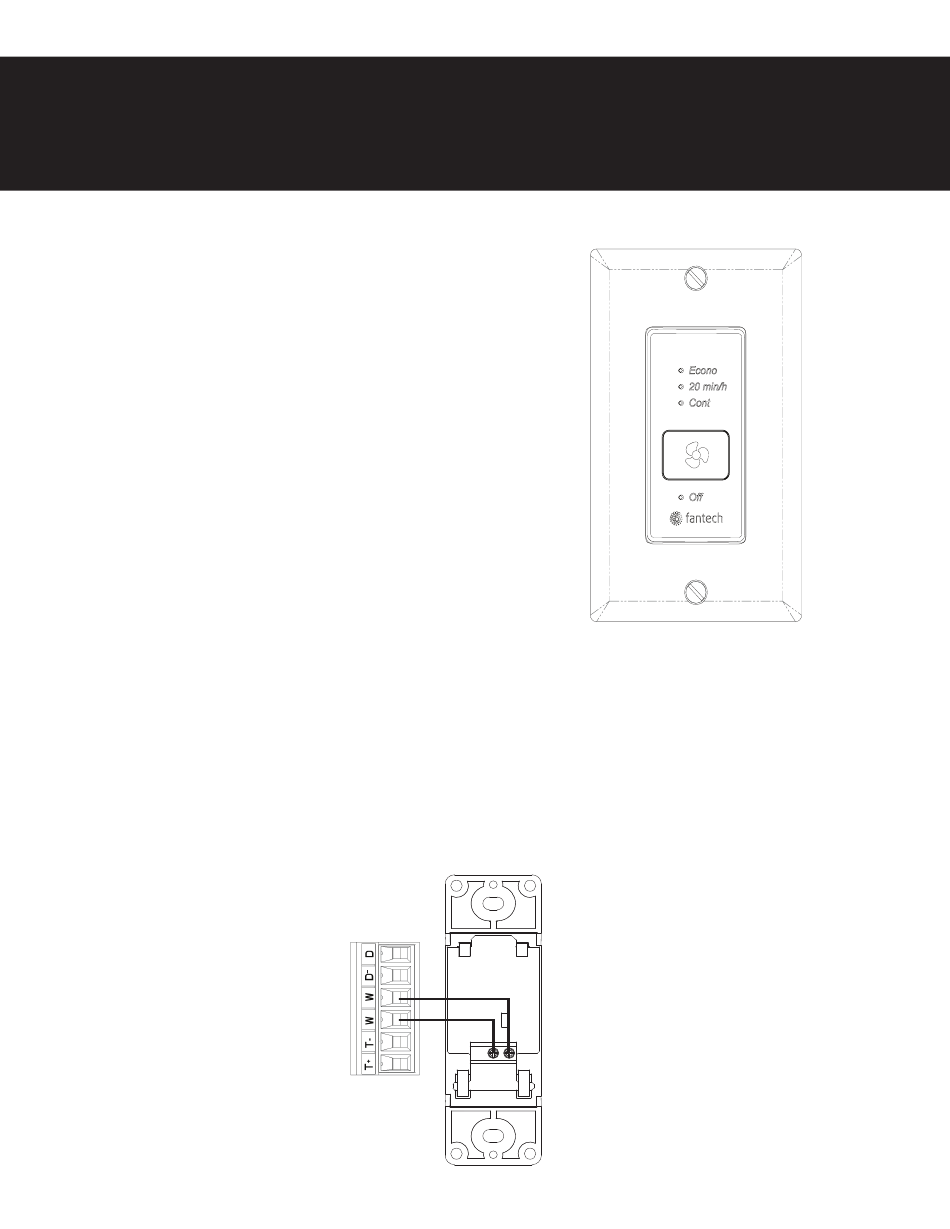

Connect the wires to the EDF3 wall control. Insert the stripped end of the wires into the electrical connection. Insert the wire into the W and W of the EDF terminal
connections and in the "W" position of the terminal connection bloc located on the fresh air appliance, near the power cord. Tighten screws using slot head screwdriver.
Câblage du EDF3
Insérez les bouts dénudés des fils dans les connecteurs électriques dans les positions "W" du EDF3. Insérez l'autre bout dans le connecteur électrique dans les positions
"W" situés sur le VRH/VRE, à proximité du cordon d'alimentation. Serrez les vis à l'aide d'un stylo-tournevis.
Installation and Wiring Manual
Manuel pour l'Installation et le Câblage
+
Item #: 463326
Rev Date: 2021-08-24
