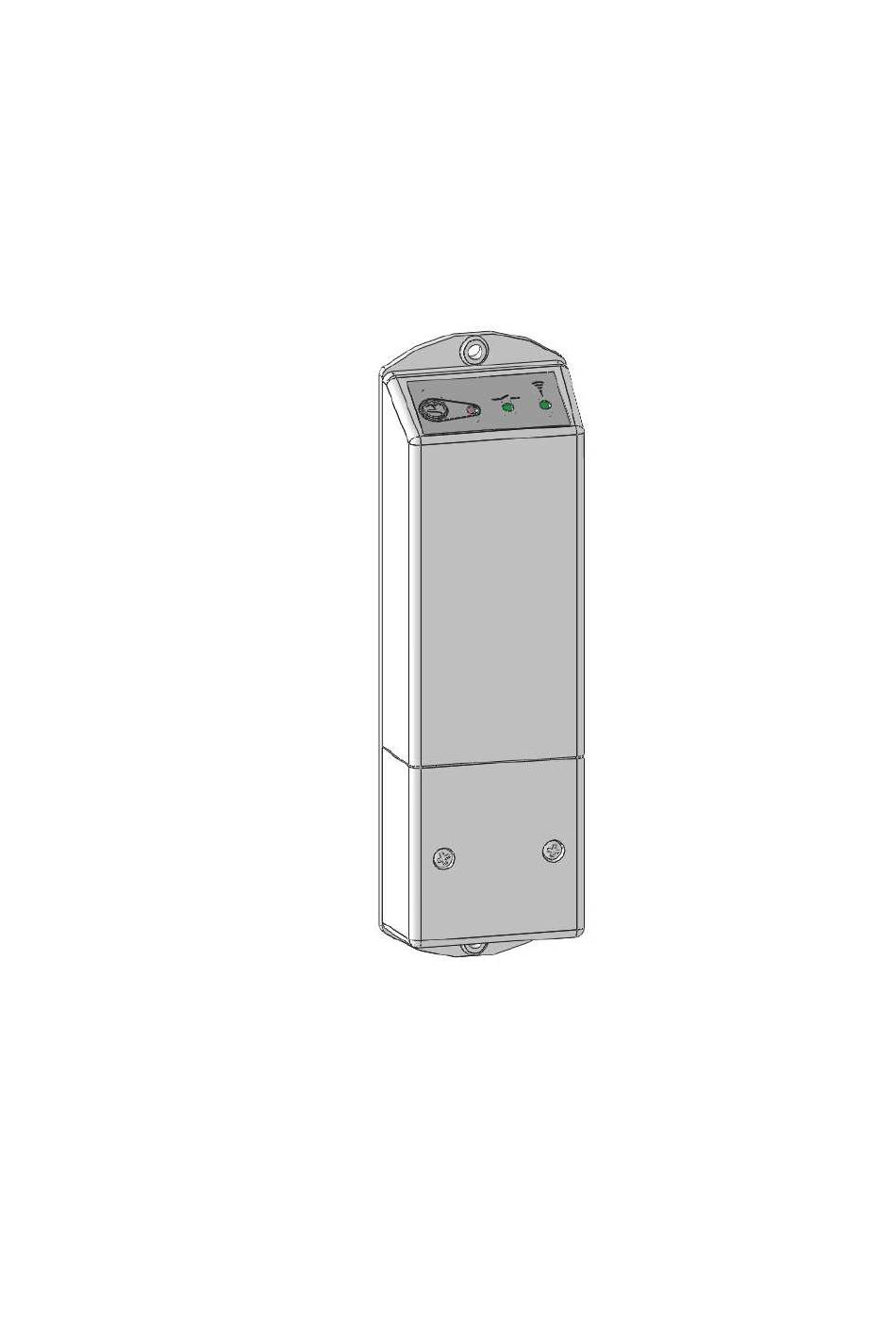

- Page 1 WIRELESS WALL RECEIVER BT-WR02 RF Free contact...
- Page 3 USER GUIDE BT-WR02 RF Wall Receiver GUIDE D’UTILISATION BT-WR02 RF Récepteur mural BEDIENUNGSANLEITUNG Funk-Empfänger Aufputz BT-WR02 RF GUIA DE USUARIO Receptor mural BT-WR02 RF 10-11 BRUKSANVISNING BT-WR02 RF-väggmottagare 12-13 Handleiding Opbouw Ontvanger BT-WR02 RF 14-15 BRUKERHANDBOK TrådlØs veggmottaker 16-17 BRUGERVEJLEDNING TRÅDLØS MODTAGER TIL VÆGMONTERING 18-19 GUIDA UTENTE...

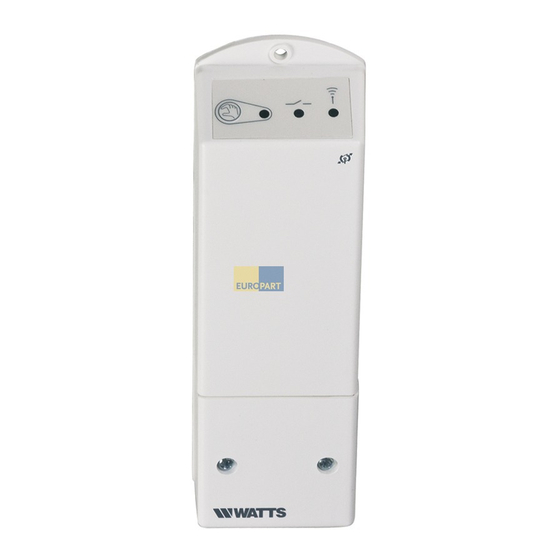

- Page 4 BT-WR02 RF Wall Receiver Free Contact Presentation BT-WR02 RF receiver is a Wall mounting receiver, designed to control heating regulation system with a wireless thermostat BT-DP02 RF. This couple (Thermostat Receiver) can also be managed by a Central to have full control of your heating installation from one point.
- Page 5 Installation and RF Initialisation rules Install and connect the receiver respecting the following guidelines to guarantee an optimal reception: The receiver must be mounted at a minimum distance of 50cm of all others electrical or wireless materials like GSM, Wi-Fi router. Wiring work related to the receiver must be carried out only when de-energized Connect your receiver to the power supply.
- Page 6 BT-WR02 RF Récepteur mural Contact sec Presentation BT-WR02 RF Le récepteur est un récepteur mural conçu pour contrôler la régulation de système de chauffage avec un thermostat BT-DP02 RF Ce couple (thermostat récepteur) pourra être géré par une centrale pour avoir le contrôle total de votre installation de chauffage d’un même endroit.
- Page 7 Installation et initialisation RF Installez et connectez le récepteur suivant les instructions ci-dessous pour garantir une réception optimale : Le récepteur doit être placé à une distance minimale de 50 cm de tout appareil électrique ou matériel sans fil comme les GSM, routeur Wi-Fi Les travaux de câblage liés au récepteur doivent uniquement être faits hors tension Branchez votre récepteur Suivant votre installation, un ordre d’appairage doit être respecté...
- Page 8 BT-WR02 RF Funk-Empfänger Aufputz Beschreibung Funk- Empfänger für Aufputz Montage, zur Regelung eines elektrischen Heizkörpers oder Elektroflächenheizung in Kombination mit einem Funk- Raumfühler der Serie BT-..02 RF oder direkt über die Zentraleinheit BT-CT02 RF Funk-Empfänger + Funk-Raumfühler können über die Zentraleinheit gesteuert werden, wodurch die Bedienung des Heizsystems von einer zentralen Stelle möglich ist.
- Page 9 3. Regel zur Installation und Funk-Initialisierung (Paarung) mit Funk-Raumfühler bzw. Zentraleinheit Für optimalen Empfang des Funksignals ist der Empfänger nach den folgenden Anweisungen zu installieren Der Empfänger ist immer im Abstand von mindestens 50 cm von anderen elektrischen und Einrichtungen zur drahtlosen Signalübertragung, z.B.
- Page 10 BT-WR02 RF Receptor mural Descripción BT-WR02 RF receptor sin hilos para el montaje en la caja de instalación KU 68, destinado a la regulación de la calefacción eléctrica y a la calefacción de suelo en combinación con el termóstato sin hilos tipo BT-DP02 RF o directamente con la unidad central.
- Page 11 3. Reglas para la instalación e iniciación de RF Instale y conecte el receptor siguiendo las siguientes pautas para una óptima recepción: - El receptor debe colocarse a una distancia mínima de 50 cm de otros aparatos eléctricos o elementos inalámbricos como GSM o router Wi-Fi.
- Page 12 BT-WR02 RF-väggmottagare Presentation BT-WR02 RF Mottagare är en väggmonterad mottagare, specialkonstruerad för att styra reglering av golvvärme, ev. i kombination med en trådlös termostat av BT- DP02 RF-modell. Denna kopplingsanordning (termostatmottagare) kan även styras av en centralhet så att du får full kontroll över din värmeanläggning från ett och samma ställe. (RF-konfiguration) (Grön/röd) (Röd)
- Page 13 Installation och regler för RF-initiering Anslut enligt följande riktlinjer för bästa funktion mottagare Mottagaren bör vara minst 50cm ifrån annan utrustning som innehåller radiosändare som t.ex. GSM mottagare eller Wi-Fi utrustningar. Se till att spänningen är bortkopplad innan arbete utförs på utrustningen. Anslut mottagaren till elnätet.
- Page 14 Opbouw Ontvanger BT-WR02 RF Introductie De BT-WR02 RF ontvanger is ontworpen om (elektrische) vloerverwarming aan te sturen met of zonder thermostaat Evt kan dit icm een Smart Home Centrale (RF configuratie (Groen/Rood) (rood) (groen) toets ) groen Toestel ingeschakeld Kort indrukken groen RF transmissie 3 sec indrukken...
- Page 15 Installatie en RF Initialisatie Installeer en sluit de ontvanger volgens onderstaande richtlijnen aan voor een optimale ontvangst: Houd minimaal 50 cm afstand tussen de ontvanger en andere elektrische of draadloze systemen, zoals GSM, wifi- router Schakel de stroom uit voordat u begint met het aanleggen van bedrading Zet de ontvanger onder spanning.
- Page 16 Presentasjon BT-WR02 RF Mottakeren er en mottaker som festes på veggen, designet for å kontrollere varmereguleringssystemet med en trådløs termostat BT-DP02 RF. Denne kombinasjonen (termostat + mottaker) kan også styres med en sentral for å ha full kontroll over oppvarmingsinstallasjonen din fra ett punkt. (knapp for RF- (Grønn/rød) (rød)
- Page 17 Installasjon og regler for RF-initialisering Installer og plugg inn mottakeren etter de følgende retningslinjene for å sikre et optimalt mottak: Mottakeren må plasseres minst 50 cm fra alle andre elektriske og trådløse apparater slik som GSM og trådløs ruter. Kablingsarbeid knyttet til mottakeren må kun utføres når den er avmagnetisert. Koble mottakeren til strømforsyningen.
- Page 18 BT-WR02 RF-modtager til vægmontering Præsentation BT-WR02 RF Modtageren er en vægmonteret modtager, som er udviklet til at kontrollere varmereguleringssystemer med den trådløse termostat BT-DP02 RF. Dette par (termostat og modtager) kan også styres fra en central for at få fuld kontrol over din varmeinstallation fra ét sted.
- Page 19 Anvisninger for installation og RF-initialisering Installér og sæt modtageren til efter de følgende retningslinjer til garanti af optimal modtagelse: Modtageren skal anbringes med en minimumsafstand på 50 cm fra alle øvrige elektriske eller trådlåse materialer som GSM, wi-fi-router. El-arbejde i forbindelse med modtageren må kun udføres, når strømmen er slået fra Slut din modtager til strømforsyningen.
- Page 20 Ricevitore a parete BT-WR02 RF Presentazione Il ricevitore BT-WR02 RF è un ricevitore con montaggio a parete studiato per controllare gli impianti di regolazione del riscaldamento con un termostato wireless BT-DP02 RF. Questa coppia di dispositivi (termostato e ricevitore) può essere gestita anche tramite una centralina, per controllare completamente l'impianto di riscaldamento da un solo punto.
- Page 21 Norme per l'installazione e l'inizializzazione RF Installare e collegare il ricevitore secondo le seguenti istruzioni per garantire una ricezione ottimale: Il ricevitore deve essere posizionato ad una distanza minima di 50 cm da qualsiasi dispositivo elettrico o wireless, quali GSM e router Wi-Fi. Scollegare l’alimentazione prima di effettuare il collegamento elettrico del ricevitore.
- Page 22 50mm 28mm...
- Page 23 Example of usage in free contact Example of usage with no powered load in thermostat boiler input FP OUT FP OUT FP OUT 230Vac...
- Page 24 You can drive directly up to 2300W (10A) with your receiver BT-WR02 RF, Mounting instruction: • For security reason and easy mounting we recommend to connect only one radiator to each receiver. • If your installation uses the pilot wire, don’t forget to active the Pilot Wire function on the parameter menu of BT-DP02 RF or BT-D02 RF thermostat. An den Empfänger BT-WR02 RF können max.
- Page 25 • Hvis installasjonen bruker en styreledning, må Pilot Wire-funksjonen aktiveres i parametermenyen på BT-DP02 RF eller BT-D02 RF-termostaten. Con il ricevitore BT-WR02 RF è possibile trasmettere direttamente fino a 2300 W (10 A). Istruzioni di montaggio: • Per garantire la sicurezza e facilitare il montaggio consigliamo di collegare un solo radiatore a ogni ricevitore, in caso di uso con altri ricevitori collegati come unità...
- Page 28 PPLIMW15405Ba...
