Optoma DC550 Mode D'emploi

Optoma DC550 Mode D'emploi

Masquer les pouces

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel

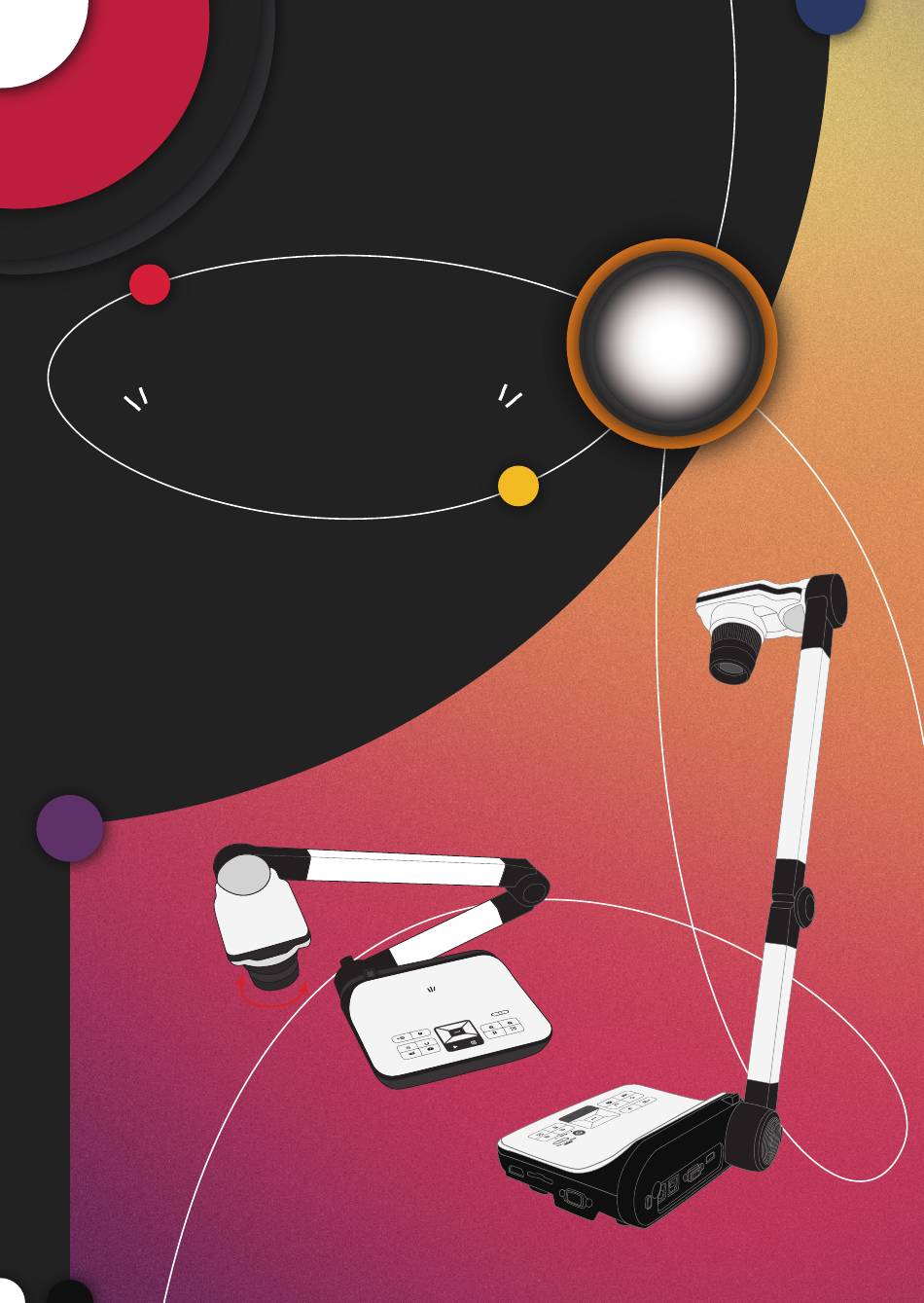

DC550
Visualiseur
User Manual
90°
TS-82-909-90020

Publicité

loading

Manuels Connexes pour Optoma DC550

Sommaire des Matières pour Optoma DC550

  • Page 1 DC550 Visualiseur User Manual 90° TS-82-909-90020...
  • Page 2 • Welcome: Thanks for purchasing this product. Please read the instructions carefully before using this product. • FCC Compliance Statement (Class A): This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interfer- ence received;...
  • Page 3 Warning 1. Do not look directly at the LED light source,which may cause retinal damage. 2. Carry the product by holding the lower part of the main unit in both hands. Never hold the product by the arm or the camera head only. 3.
  • Page 4 Preparing the Document Camera » Knowing the Document Camera Parts Camera Head VGA Input Port LED Lamp Anti-theft Slot Speaker Remote Control Signal Receiver Microphone DC 5V Power Socket Remote Control Signal Receiver USB Port Control Panel VGA Output Port HDMI Input Port HDMI Output Port SD Card Slot...
  • Page 5 » Control Panel POWER OUTPUT BRIGHTNESS HDMI LAMP FLIP ZOOM RECORDING SNAP FREEZE AUTO FOCUS PLAYBACK MENU Button Function Button Function Power on/off Pass the signal from PC Invert image 180° Show/hide brightness adjustment bar. "Freeze" the current image or "Pause"...
  • Page 6 » Remote Control Button Function Brightness hotkey Power on / off Freeze current image. * Pause the clip while playing videos Show or hide on-screen icons To show or hide OSD menu P l a y b a c k m o d e t o d i s p l a y recorded pictures and video clips Invert image 180°...
  • Page 7 » Setting up • Camera Head Roll the lens rotator to rotate image 90°. 90° • Illumination Lamp If you are in a dark environment, please turn the LED lamp on to make better exposure. 1. Press the LED lamp button ( ) on the base to turn on/off the LED lamp.
  • Page 8 » Basic Operation • Menu options in Preview Mode Name Icon Option Description Use the Right / Left buttons to make Brightness the image brighter / darker To improve the tint of color-based Graphic subjects such as pictures or figures. The function is designed especially for text-based documents to which can Text...
  • Page 9 Setting Beep On / Off Enable beep sound on / off Set flicker frequency to 50Hz or 60Hz. The flicker setting is based on Flicker 50Hz / 60Hz the frequency standard of your local power supply. Select “Disk” to enter Mass storage Disk Mode Select “PC Cam“...
  • Page 10 • Adjusting the brightness 1. Press BRIGHTNESS button on the control panel ( ) or remote control ( 2. Use ( ) buttons to increase or decrease the brighness level. • Zoom Function 1. Use the Zoom button ( ) to zoom in or zoom out the screen. •...
  • Page 11 • Inserting and Ejecting a SD / SDHC card (Not supplied) 1. Insert a memory card (SD/SDHC/MMC/MMC 2.0) with the label facing up until it reaches the end of the slot. 2. When the card is inserted successfully, the icon ( ) will appear on screen and the internal memory will become inaccessible.
  • Page 12 Making the Connections System Diagram VGA IN HDMI IN SD Card Step 1 / Plugging in the Power Outlet Use power adapter to connect DC IN connector on the product to a standard 100V~240V AC power outlet. The type of power adapter is depending on your countries / regions. Step 2 / Output Resolution and Aspect Ratio.
  • Page 13 Step 3 / Connecting with Components Product Display Cable PC Port Port Device Port RGB OUT- RGB INPUT INPUT OUTPUT HDMI HDMI-INPUT HDMI HDMI HDMI- OUTPUT TYPE B TYPE A Port TYPE A Port Port • Connect via VGA OUTPUT To display images, you can use VGA cable to connect to your television’s RGB port via the VGA OUT connector.
  • Page 14 • Connect via USB Press MENU ( ) button → select "USB Connect". Choose "Disk" to connect mass storage. Choose "PC Cam" to use as a PC-Cam. • Copying files to your computer Please notice that the video clips are recorded in AVI format and are compiled as CLIPxxxx.avi (xxxx are four serial numbers).
  • Page 15 • Passthrough Function To display computer image, press PASSTHROUGH button ( ) on the control panel. For laptop to output display mode, use the keyboard command ( Fn + ) to swtich between the display modes. For different command, please refer to your laptop manual. The signal is only pass through from VGA IN port to VGA OUT port or HDMI In port to HDMI Out port on document camera.
  • Page 16 » Advanced operation • Highlight function 1. Use the Highlight display to draw attention to a particular section of the output image. 2. Press the Highlight button ( ) on the remote control, and use the • Mask function 1. You can mask a section of the output image.
  • Page 17 • Connect to a microscope Connect to a microscope enables you to examine microscopic objects on a big screen. 1. Adjust the microscope and focus objects. 2. Choose an appropriate microscope adapter. 3. Microscope adapter accessories are applicable to Ø28mm,Ø31mm, Ø33mm, and Ø34mm eyepieces.
  • Page 18 » Storing 1. Power off the product. POWER OUTPUT HDMI ZOOM 2. Unplug the AC adapter from the wall outlet. Disconnect the AC Adapter and all cables. 3. Fold the camera head and arms in the way shown in the figure.
  • Page 19 » Troubleshooting Problem Cause Solution Cannot power on The AC adapter is not Re-connect one end of the AC adapter normally. correctly connected to the to the document camera and the other wall outlet or the document end to a wall outlet. camera.
  • Page 20 Problem Cause Solution The LCD screen The format of the memory Format the card. displays “MEMORY card is not compatible with ERROR” or “CARD the document camera. ERROR” message or The memory card is Replace the memory card with a new memory card cannot corrupted.
  • Page 21 DC550 Visualiseur Bedienungs- anleitung Deutsch 90° TS-82-909-90020...
  • Page 22 • Willkommen: Vielen Dank für den Kauf dieses Produktes. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch, bevor Sie Ihr neues Gerät benutzen. • FCC-Einhaltungserklärung (Klasse A): Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: (1) Dieses Gerät darf keine Störungen verursachen.
  • Page 23 Warnung 1. Schauen Sie nicht direkt in die LED-Lichtquelle – dies kann die Augen schädigen. 2. Fassen Sie das Gerät beim Tragen mit beiden Händen am unteren Teil des Hauptgerätes.Tragen Sie das Gerät niemals am Arm oder am Kamerakopf. 3. Achten Sie darauf, dass der Kamerakopf nicht gegen Tische und andere feste Gegenstände stößt.
  • Page 24 Dokumentenkamera vorbereiten Ihre neue Dokumentenkamera Kamerakopf VGA-Eingang LED-Lampe Aufnahme für Diebstahlschutz Lautsprecher IR Empfänger für Fernbedienung Mikrofon 5 V DC Anschluss IR Empfänger für Fernbedienung USB-Anschluss Bedienpanel VGA-Ausgang HDMI Eingang HDMI Ausgabe SD-Card...
  • Page 25 » Bedienfeld POWER OUTPUT BRIGHTNESS HDMI LAMP FLIP ZOOM RECORDING SNAP FREEZE AUTO FOCUS PLAYBACK MENU Taste Funktion Taste Funktion Schaltet das Gerät ein/aus Aktiviert den PC-Modus für die „PASSTHROUGH“-Funktion Kehrt das Bild um 180° um Schnelltaste zum Einstellen der Helligkeit Zeigt das aktuelle Bild als Standbild...
  • Page 26 Fernbedienung Taste Function Schnelltaste zum Einstellen der Helligkeit Schaltet das Gerät ein und aus Standbild Blendet Symbole im Display ein undaus TBlendet das OSD-Menü ein und Wechselt zur Anzeige aufgenommener Bilder und Videos in den Wiedergabemodus Dreht das Bild um 180° Mit diesen Tasten nehmen Sie Auswahlen und Einstellungen vor Nimmt ein Video auf...
  • Page 27 » Aufstellen und einrichten • Kamerakopf Drehen Sie am Objektivrad um das Bild um 90° zu drehen 90° • Leuchte In einer dunklen Umgebung schalten Sie für eine bessere Belichtung bitte die LED-Lampe ein. 1. Drücken Sie die LED-Lampentaste ( am Unterteil, um die LED-Lampe ein-/ auszuschalten.
  • Page 28 » Grundbedienung • Menüoptionen bei der Vorschau Element Symbol Option Beschreibung Mit den Links-/Rechtstasten erhöhen/ Helligkeit vermindern Sie die Bildhelligkeit Um der Farbton der farbliche Themen Grafik wie in bilder zu verbessern, wählen Sie Grafik. Die Funktion ist besonders für textbasierte Dokumente entwickelt, um Text die sich weiße und schwarze Themen...
  • Page 29 Einstellung Signalton Ein / Aus Schaltet Tonsignale ein und aus Stellt die Funktion zur Beseitigung flimmernder Darstellung auf 50 Netzfrequenz 50Hz / 60Hz oder 60 Hz ein. Diese Einstellung richtet sich nach der Frequenz Ihrer Netzspannung. Zur Auswahl des Datenträger Massenspeichermodus wählen Sie „Datenträger“...
  • Page 30 • Helligkeit einstellen 1. Drücken Sie die MENU-Taste und wählen Sie die Helligkeitseinstellung ( 2. Stellen Sie die Helligkeit mit den Tasten ( oder ) auf die gewünschte Intensität ein. • Anpassen der Größe 1. Verwendung der Zoom-Tasten, ( ) , verkleinert / vergrößert das Bild. •...
  • Page 31 Schalten Sie das Gerät beim Formatieren einer Speicherkarte niemals ab. Achten Sie darauf, Speicherkarten grundsätzlich mit dem Gerät selbst zu formatieren. Falls speicherkarten bereits mit anderen Geräten (z. B. Computern)formatiert wurden, müssen.Sie diese noch einmal mit Ihrem neuen Gerät formatieren. Falls keine externen Speichermedien angeschlossen sind, werden sämtliche Dateien im internen Speicher abgelegt.
  • Page 32 Anschließen Systemdiagramm VGA IN HDMI IN SD Card Schritt 1 / Netzteil anschließen Schließen Sie den Netzteilstecker an den DC IN-Anschluss des Gerätes an, verbinden Sie den Netzstecker des Netzteils mit einer Steckdose (100 – 240 V Wechselspannung). Die Art des Netzteils ist von Ihrem Land / Ihrer Region abhängig. Schritt 2 / Ausgabe Auflösung und Bildformat Einstellung Es sind verschiedene Auflösungen verfügbar - abhängig von dem gewählten Ausgang und Bildformat.
  • Page 33 Step 3 / Komponenten anschließen Product Display Cable PC Port Port Device Port RGB OUT- RGB INPUT RGB OUT- INPUT HDMI HDMI-INPUT HDMI HDMI HDMI-OUT- TYPE B TYPE A Port TYPE A Port Port • Anschluss über den VGA-Ausgang (VGA OUTPUT) DC 5V VGA OUT HDMI OUT...
  • Page 34 • USB-Verbindung Drücken Sie die MENU-Taste ( ) wählen Sie „USB-Verbindung“. Wählen Sie „Datenträger“, wenn Sie ein Massenspeichergerät nutzen möchten. Wählen Sie „PCKamera“, wenn Sie das Gerät als PC-Kamera einsetzen möchten. • Dateien zum Computer kopieren Bitte beachten Sie, dass Videos im AVI-Format aufgezeichnet werden und unter der Bezeichnung „Videoxxx.avi“...
  • Page 35 • Anschluss über VGA-Kabel Zur Anzeige des Computerbildes drücken Sie die PC-Taste ( ) am Bedienfeld. Bei Notebooks oder Netbooks müssen Sie häufig zunächst mit einer Tastenkombination ( Fn + ) zum externen Anzeigemodus umschalten. Die individuelle Tastenkombination entnehmen Sie bitte der Bedienungsanleitung des Computers.
  • Page 36 » Erweiterte Funktionen • Hervorhebungsfunktion 1. Wenn Sie die Aufmerksamkeit Ihres Publikums auf einen bestimmten Teil des Bildes lenken möchten, bietet sich die Hervorhebungsfunktion an. 2. Drücken Sie die Hervorhebungstaste ( ) an der Fernbedienung, bewegen Sie den Hervorhebungsbereich mit den Richtungstasten. •...
  • Page 37 • Mikroskop anschließen Über ein angeschlossenes Mikroskop können Sie Objekte bei großer Darstellung untersuchen. 1. Wählen Sie ein passendes Mikroskop und entsprechende Objekte. 2. Wählen Sie einen passenden Mikroskopadapter. 3. Mikroskopadapter sind für folgende Okulare erhältlich: 28 mm, 31 mm, 33 mm, 34 mm Durchmesser. Bei Okularen mit Ø...
  • Page 38 Stellen Sie das Bild über die Bedienelemente des Mikroskops scharf. Zur Feinabstimmung des Bildes drücken Sie die Autofokus-Taste ( ) oder nutzen die Fernbedienungstasten zur manuellen Focussierung. » Lagern 1. Schalten Sie das Gerät aus. POWER OUTPUT HDMI ZOOM 2. Ziehen Sie den Netzstecker des Netzteils aus der Steckdose.
  • Page 39 » Problemlösung Problem Ursache Lösung Das Gerät lässt sich Das Netzteil wurde nicht Schließen Sie das Netzteil wieder nicht einschalten. richtig an die Steckdose oder richtig an die Dokumentenkamera und an die Dokumentenkamera an die Steckdose an. angeschlossen. Bilder und Videos Der Speicher ist voll.
  • Page 40 Problem Cause Solution Die Fernbedienung Die Batterien sind erschöpft. Legen Sie neue AAA-Batterien in die funktioniert nicht. Fernbedienung ein. Ein Hindernis befindet sich Entfernen Sie das Hindernis. zwischen Fernbedienung und Fernbedienungssensor. Der Abstand zwischen Der Abstand zwischen Fernbedienung und Fernbedienung und Fernbedienungssensor ist Fernbedienungssensor ist zu groß.
  • Page 41 DC550 Cámara de documentos Manuel Utilisateur Française 90° TS-82-909-90020...
  • Page 42 • Bienvenue: Merci d’avoir acheté cet appareil. Veuillez lire attentivement ces instructions avant d’utiliser cet appareil. • Déclaration de conformité à la réglementation de la FCC(Classe A): Cet appareil est conforme à la section 15 de la règlementation de la FCC. Son utilisation est soumise aux deux conditions suivantes : (1) cet appareil ne doit pas provoquer d’interférences nuisibles et (2) cet appareil doit tolérer les interférences reçues, y compris celles qui sont susceptibles de perturber son fonctionnement.
  • Page 43 Avertissement 1. Ne regardez jamais directement la source d’éclairage DEL, car elle peut faire mal à la rétine. 2. Lorsque vous voulez transporter l’appareil, tenez directement la partie inférieure de l’unité principale avec les deux mains. Ne transportez jamais l’appareil en utilisant le bras ou la tête de la caméra.
  • Page 44 Préparation du visualiseur » Présentation des parties Tête de caméra Port d’entrée VGA Lampe LED Emplacement antivol Orateur Récepteur de signal de télécommande Microphone Prise électrique 5V CC Récepteur de signal de télécommande Port USB Panneau de commande Port de sortie VGA Entrée HDMI Sortie HDMI Emplacement carte SD...
  • Page 45 » Panneau de configuration POWER OUTPUT BRIGHTNESS HDMI LAMP FLIP ZOOM RECORDING SNAP FREEZE AUTO FOCUS PLAYBACK MENU Bouton Fonction Bouton Fonction Allumer/éteindre l’alimentation Accès au mode PC pour exécuter la fonction « PASSAGE » Tourner l’image par 180° chaque fois Activer la touche de raccourci de la luminosité...
  • Page 46 » Télécommande Bouton Fonction Activer la touche de raccourci de la luminosité Allumer/éteindre l’alimentation Geler l’image affichée Afficher ou cacher les icônes de l’écran Pour ouvrir ou fermer le menu Ouvrir le mode Lecture pour afficher les photos et les clips vidéos qui ont été...
  • Page 47 » Installation • Rotation Tourner pour une rotation 90° de l’image 90° • Lampe d’éclairage Si vous êtes dans un environnement sombre, allumez la lampe DEL pour une meilleure exposition. 1. Appuyez sur le bouton de la lampe DEL ( à...
  • Page 48 » Utilisation basique • Options du menu dans le mode Prévisualisation Elément Icon Option Description Utilisez les boutons Droite/Gauche pour Luminosité rendre l’image plus claire/foncée Pour améliorer les nuances des documents couleurs comme par exemple Graphique des images, des graphiques, des schémas.
  • Page 49 RÉGLAGE Marche/Arrêt Pour activer/désactiver le son bip Pour régler la fréquence de scintillement sur 50Hz ou 60Hz. Le réglage de Fréquence 50Hz / 60Hz fréquence est basé sur le standard de fréquence de votre réseau électrique local. Sélectionnez « Disque » pour le mode Disque Stockage de masse »...
  • Page 50 • Réglage de la luminosité 1. Appuyez sur le bouton LUMINOSITÉ de la télécommande ( 2. Utilisez les boutons ( ) pour augmenter ou réduire le niveau de luminosité. • Fonction zoom 1. Utilisez le bouton Zoom ( ) pour faire un zoom avant ou arrière à...
  • Page 51 N’éteignez pas l’alimentation lorsque vous formatez la carte SD. Utilisez cet appareil pour formater la carte SD. Si vous avez déjà formaté la carte SD avec un ordinateur, formatez-la à nouveau en utilisant l’appareil. Si aucun périphérique de stockage n’est connecté, les fichiers seront tous enregis- trés dans la mémoire interne.
  • Page 52 Branchement des connexions Diagramme du système VGA IN HDMI IN SD Card Etape 1 / Branchement sur une prise de courant Utilisez l’adaptateur secteur pour brancher la prise ENTREE CC de l’appareil sur une prise de courant 100—240V CA. Le type d’adaptateur d’alimentation varie en fonction de votre pays/région Etape 2/Résolution de sortie et format d’affichage Plusieurs résolutions de sortie sont disponibles en fonction des réglages de la sortie et du format d’affichage.
  • Page 53 Etape 2/ Résolution d’affichage et format affichage port Port du Cable dispositif PC Port produit d'affichage RGB OUT- RGB INPUT INPUT OUTPUT HDMI HDMI-INPUT HDMI HDMI HDMI OUTPUT TYPE B TYPE A Port TYPE A Port Port • Raccordement par la SORTIE VGA DC 5V VGA OUT Raccordez un câble VGA au port de sortie...
  • Page 54 • Raccordement par USB Appuyez sur le bouton MENU ( )→ Connexion USB. Sélectionnez « Disque » pour raccorder un stockage de masse. Sélectionnez « PC Cam » pour l'utiliser comme une webcam. • Copier des fichiers sur votre ordinateur Veuillez noter que les clips vidéo sont enregistrés au format AVI et qu’ils sont compilés avec CLIPxxxx.avi(xxxx sont des numéros en série).
  • Page 55 • Raccordement à un ordinateur Pour afficher l’image de l’ordinateur, appuyez sur le bouton PC ) du panneau de contrôle. Sur un ordinateur portable, pour sé- lectionner le mode de sortie d’affichage, utilisez la commande clavier( Fn + ) pour changer entre les modes d’affichage. Pour les autres commandes, référez-vous au manuel de votre ordinateur portable.
  • Page 56 » Opérations avancées • Fonction Surbrillance 1. Si vous voulez attirer l’attention sur une partie particulière d’une image, vous pouvez utiliser la fonction Surbrillance. 2. Appuyez sur le bouton Surbrillance ( ) sur la télécommande etutilisez les boutons de direction pour déplacer la section en surbrillance.
  • Page 57 • Branchement d’un microscope Vous pouvez brancher un microscope pour vous permettre de regarder des objets microscopiques sur un grand écran. 1. Ajustez le microscope et faites la mise au point sur les objets. 2. Choisissez un adaptateur de microscope approprié. 3.
  • Page 58 Si l’image est floue. Ajustez la mise au point du microscope. Appuyez sur le bouton AF ( ) ou utilisez le bouton de mise au point manuelle de la télécommande pour ajuster manuellement la point. » Rangement POWER OUTPUT HDMI 1.
  • Page 59 » Résolution de problèmes Cause Solution Problème Elle ne s’allume pas L’adaptateur secteur n’est Rebranchez une extrémité de normalement. pas branché correctement sur l’adaptateur secteur sur le visualiseur la prise de courant ou sur le et l’autre extrémité sur une prise de visualiseur.
  • Page 60 Problème Cause Solution LL'écran LCD affiche Le format de la carte mémoire Utilisez la fonction « FORMATAGE un message « n'est pas compatible avec » du visualiseur de documents pour ERREUR MÉMOIRE l'appareil. formater la carte. » ou « ERREUR La carte mémoire est altérée.
  • Page 61 DC550 Visualiseur Manuel Utilisateur Español 90° TS-82-909-90020...
  • Page 62 • Bienvenido: Gracias por adquirir este producto .Lea las instrucciones atentamente antes de utilizar el producto. • Declaración de cumplimientos de la FCC (clase A): Este dispositivo cumple la Parte 15 de las Reglas de la FCC. La oper- ación está sujeta a las siguientes dos condiciones: (1) Este dispositivo no debe causar interferencias perjudiciales y (2) Este dispositivo debe aceptar cualquier interferencia recibida, incluidas aquellas que...
  • Page 63 Advertencia 1. No mire directamente a la fuente de luz de LED, ya que puede dañar la retina. 2. Transporte el producto sujetándolo por la parte infer ior de la unidad principal con ambas manos. Nunca sujete el producto únicamente por el brazo o el cabezal de la cámara.
  • Page 64 Preparar la cámara de documentos » Familiarizarse con las partes de la cámara de documento Cabezal de la cámara Puerto de entrada VGA Lámpara LED Ranura antirrobo Altavoz Receptor de señal del mando a distancia Micrófono Toma de alimentación de CC de 5V Remote Control Signal Receiver Puerto USB Receptor de señal del mando a distancia...
  • Page 65 » Panel de control POWER OUTPUT BRIGHTNESS HDMI LAMP FLIP ZOOM RECORDING SNAP FREEZE AUTO FOCUS PLAYBACK MENU Botón Función Botón Función Permite encender y apagar la Activar el modo PC para habilitar alimentación la función “CAMBIAR” Permite girar la imagen de 180° en 180°...
  • Page 66 » Mando a distancia Botón Función Tecla acceso directo de brillo Permite encender y apagar la unidad P e r m i t e c o n g e l a r l a i m a g e n actual.
  • Page 67 » Configuración • Función de rotación Girar el rotor de la lente para rotar la imagen 90° 90° • Lámpara de iluminación Si está en un entorno oscuro, encienda la luz LED para tener una exposición mejor. 1. Pulse el botón de la luz LED ( ) en la base para encender o apagar la luz LED.
  • Page 68 » Operaciones básicas • Opciones de menú en el modo de vista previa Elemento Icono Opción Descripción Utilice los botones Derecha e Izquierda Brillo para proporcionar más brillo o más oscuridad a la imagen Si elegis el grafico, los colores del Gráfico tu archivo seran mas brillante y mas claro,Ejemplo: foto, tableta.
  • Page 69 Setting Activar/ Habilitar o deshabilitar el sonido del Pitido Desactivar pitido Establecer la frecuencia en 50 Hz o 60 Hz. La configuración de parpadeo Parpadeo 50Hz / 60Hz se basa en la norma de frecuencia de la fuente de alimentación eléctrica local.
  • Page 70 • Ajustar el brillo 1. Presione el botón MENÚ ( )y seleccione el modo Brillo. 2. Utilice los botones ( ) para aumentar o reducir el nivel de brillo. • Ajustar el tamaño 1. Use boton de zoom ( ) para reducir y ampliar la imagen. •...
  • Page 71 No desconecte la alimentación mientras da formato a la tarjeta SD. Asegúrese de utilizar este producto para dar formato a la tarjeta SD. Si ya ha dado formato a la tarjeta SD con un equipo, vuelva a darla formato con la unidad principal. Si no hay un almacenamiento externo conectado, todos los archivos se guardarán en la memoria integrada.
  • Page 72 Realizar las conexiones Diagrama del sistema VGA IN HDMI IN SD Card Paso 1 / Enchufar la toma de corriente Utilice el adaptador de alimentación para conectar el conector ENTRADA DE CC del producto en una toma de corriente estándar de 100 VCA~240 VCA. El tipo de adaptador de corriente está...
  • Page 73 Paso 2 /Conectar un monitor o proyector Display Puerto del Cable Port de PC Port producto dispositivos RGB OUT- RGB INPUT RGB OUT- INPUT HDMI HDMI-INPUT HDMI HDMI HDMI-OUT- Puerto TYPO A Puerto TYPO A Puerto TYPO B • Conectar a través de SALIDA VGA DC 5V VGA OUT HDMI OUT...
  • Page 74 • Conectar a través de USB Presione el botón MENÚ ( ) → seleccione “Conexión USB” Elija "Disco" para conectar un dispositivo de almacenamiento masivo. Elija "Cámara de PC" para que sea como una cámara de PC. • Copiar archivos a su PC Tenga en cuenta que los clips de vídeo se graban en formato AVI y se recompilan como CLIPxxxx.avi (donde xxxx son cuatro números en serie).
  • Page 75 • Conectar su PC Para mostrar la imagen del equipo, presione el botón PC ( ) del panel de control. For different command, please refer to your laptop manual.Para es- tablecer el modo de visualización de salida en un equipo portátil, utilice el comando del teclado ( Fn + ) para cambiar entre los modos de visualización.
  • Page 76 » Operaciones avanzadas • Función Resaltar 1. Si desea destacar una sección concreta de la imagen de salida, puede utilizar la pantalla Resaltar. 2. Presione el botón Resaltar( ) del mando a distancia y utilice los botones de dirección para mover el área resaltada. •...
  • Page 77 • Conectar un microscopio La conexión de un microscopio permite examinar objetos microscópicos en una pantalla grande. 1. Ajuste el microscopio y enfoque los objetos. 2. Elija un adaptador de microscopio adecuado. 3. Los accesorios del adaptador de microscopio son aplicables al ocular: Ø28 mm ,Ø31 mm, Ø33 mm y Ø34 mm.
  • Page 78 Si la imagen no es nítida, ajuste el enfoque del micrófono. Presione el botón AF ( ) o utilice el botón de enfoque manual del mando a distancia para ajustar el enfoque con precisión. » Almacenamiento 1. Apague el producto. POWER OUTPUT HDMI...
  • Page 79 » Solucionar problemas Problema Causa Solución No se puede El adaptador de CA no está Vuelva a conectar un extremo del proporcionar correctamente conectado adaptador de CA a la cámara de alimentación a la toma de corriente eléctrica documentos y el otro extremo a una toma normalmente.
  • Page 80 Problem Cause Solution La pantalla El formato de la tarjeta de Utilice la función “Formatear”de la LCD muestra el memoria no es compatible cámara de documentos para dar mensaje “ERROR con la cámara de formato a la tarjeta. DE MEMORIA” documentos.
