Installation
Pour les dimensions d'encombrement voir le plan à la page
28.
Generalites
La fiabilité du guindeau est déterminée par la qualité de son
installation. Presque toutes les pannes qui se manifestent sont
imputables à des défauts ou des imprécisions lors de l'instal-
lation. Il est donc essentiel de bien observer et de vérifier les
points cités dans ce manuel lors de l'installation.
Montage
Pour déterminer l'emplacement du guindeau il faut tenir compte
de ce qui suit:

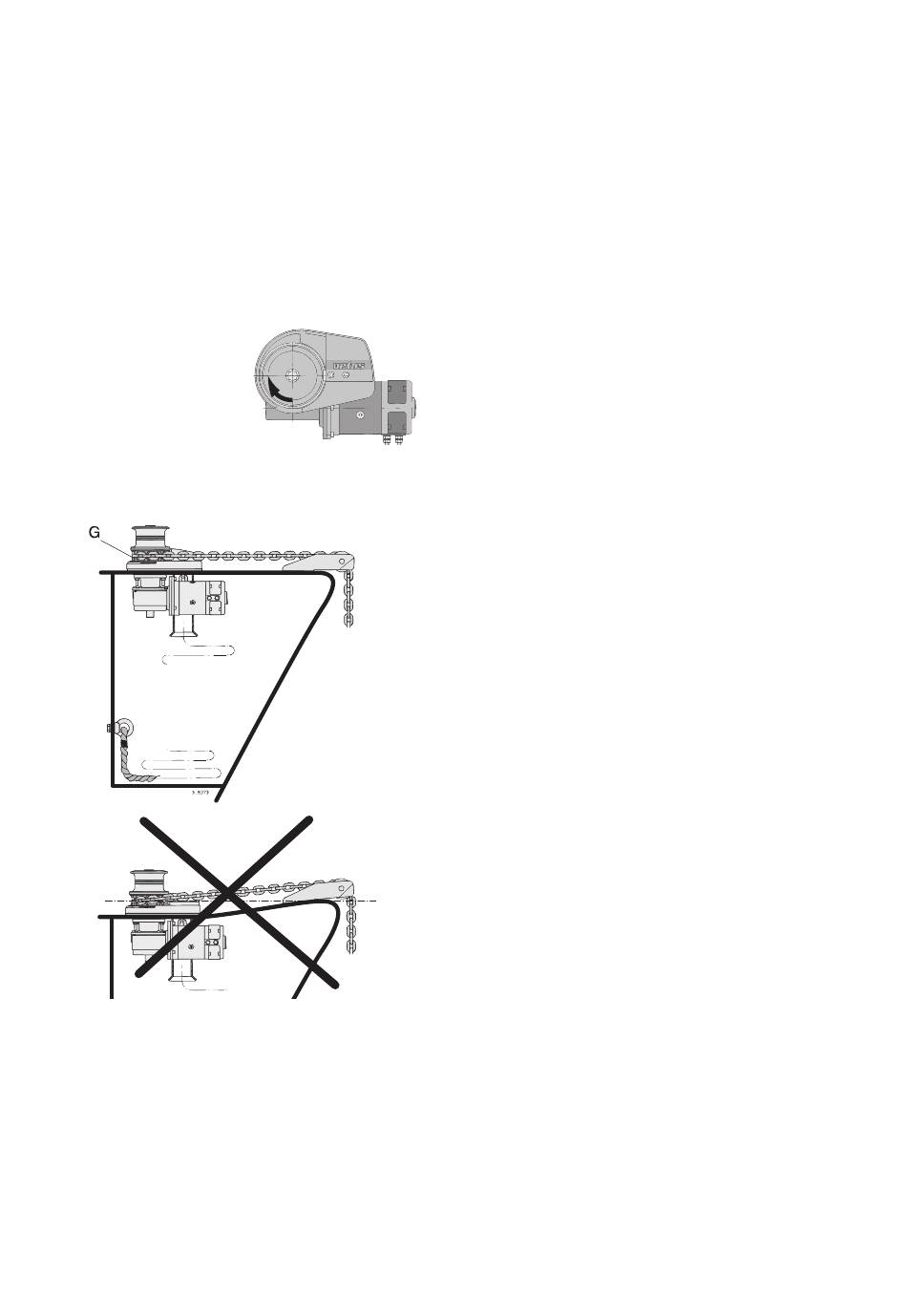

- Installer le guindeau de telle
manière que lors du levage de
l'ancre le barbotin (G) tourne
dans le sens de rotation indiqué
sur le plan.
- Le barbotin doit être aligné avec le tuyau du câble ou avec
le rouleau de proue.
- La chaîne doit se dérouler horizontalement vers le tuyau de
câble ou vers le rouleau de proue.
A noter: l'arc embrassé de la chaîne sur le barbotin doit être
de 90˚ au minimum; ceci également avec un rouleau arti-
culé.
Surélever éventuellement le guindeau en utilisant une cale
en bois permettant de satisfaire aux exigences citées plus
haut.
- Un arrondi du pont doit également, le cas échéant, être com-
pensé à l'aide d'une cale en bois.
16
6.0114
Marquer les trous suivants à l'aide d'un gabarit:
- les trous de fixation du guindeau;
- le trou pour le passage de la chaîne vers le puits aux chaî-
nes.
Appliquer un produit de colmatage sur la bride du passage du
barbotin et monter le passage de chaîne sur le pont.
Appliquer un produit de colmatage sur la partie inférieure du
guindeau et le pont et monter le guindeau à l'aide des tiges
filetées, écrous et rondelles.
Il est à recommander d'enduire les tiges filetées de Loctite
Seize ou de Molykote
©
1000.
Ne pas percer de trous dans le corps du guindeau par exemple
pour le montage d'un commutateur ou d'une prise de contact,
ceci afin d'éviter d'endommager la couche (anodique) protec-
trice.
Puits aux chaînes
Les dimensions du puits aux chaînes doivent être suffisantes.
Directives pour déterminer les dimensions du puits aux chaî-
nes:
chaîne de 8 mm : 5 dm
chaîne de 10 mm : 8 dm
Bloquer l'extrémité de la chaîne dans le puits aux chaînes.
Installation electrique
Vérifier que la tension indiquée sur la plaque d'identification du
moteur corresponde à la tension de bord.
Batterie
Utiliser une batterie de démarrage d'environ 70 Ah - 12 V. (par
exemple batterie de bord VETUS de 70 Ah).
Pour 24 V, 2 batteries de démarrage d'environ 5 Ah - 12 V
montées en série. (par exemple 2 batteries de bord VETUS de
55 Ah.).
Placer les batteries le plus près possible du guindeau; les
câbles peuvent ainsi être courts assurant une perte minimale
de tension.
Le compartiment des batteries doit être sec et bien aéré.
Cables d'alimentation principaux
Le diamètre minimum des fils est de 25 mm
Pour 24 V de 10-mm
2
au minimum.
La perte de tension entre la batterie et le guindeau ne doit pas
dépasser 5% de la tension d'alimentation.
Voir le tableau à la page 27 pour la sélection du diamètre des
fils.
Pour le dernier morceau de câble entre le moteur et le contac-
teur électromagnétique, utiliser éventuellement un fil ayant une
section de 25 mm
2
(pour 12 V) ou de 10 mm
Le câble + doit comprendre un interrupteur principal et un
fusible. Nous recommandons l'interrupteur de batterie VETUS.
Le fusible protège le guindeau contre une surcharge et protège
en même temps le réseau de bord contre un court-circuit. Nous
recommandons le fusible 'lent' VETUS.
- guindeau 12 V: 100 A,
- guindeau 24 V: 50 A,
- porte-fusible,
par 10 m de chaîne
par 10 m de chaîne
2
.
2
(pour 24 V).
VETUS code: ZE100
VETUS code: ZE50
VETUS code: ZEHC100
