Hanover™
F529-7TM
producto y preguntas sobre "cómo hacerlo":
Aide personnelle, spécifications du produit
To reduce the risk of injury or property damage, read all instructions before installing product. Wear safety goggles. Product must be installed in
accordance with all state & local plumbing & building codes. Call a professional if you are uncertain about installing this product.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el producto. Utilice gafas de seguridad. El producto deberá
instalarse de acuerdo con la normativa de plomería y construcción estatal y local. Llame a un profesional si no está seguro sobre cómo instalar este producto.
Pour réduire le risque de blessures ou de dommages, lire toutes les instructions avant d'installer le produit. Portez des lunettes de sécurité. Il faut installer
le produit en respectant tous les codes de construction et de plomberie locaux et d'état. Appelez un professionnel si vous n'êtes pas certain de la façon
d'installer ce produit.
Required Tools
Herramientas necesarias
Outils nécessaires
Adjustable Wrenches
Llaves ajustables
Clés à mollette
Parts in the Box • Piezas en la caja • Pieces dans la boîte
C
A
B
1
Turn Off Water Supply
Locate water supply inlets and shut off the water supply valves. These are usually
found under the sink or near the water meter. If you are replacing an existing faucet,
remove the old faucet from the sink and clean the sink surface thoroughly.
Ubique las entradas del suministro de agua y cierre las válvulas de suministro de agua.
Generalmente se encuentran debajo del fregadero o cerca del medidor de agua. Si se trata de
un reemplazo de grifo, quite el grifo viejo y limpie completamente la superficie del fregadero.
Recherchez les entrées d'approvisionnement et fermer les robinets. Ces robinets se
trouvent généralement sous l' é vier ou près du compteur d'eau. En cas de remplacement
d'un robinet existant, retirez le de l' é vier et nettoyer soigneusement la surface de ce dernier.
Copyright © 2013, Pfister™ Inc.

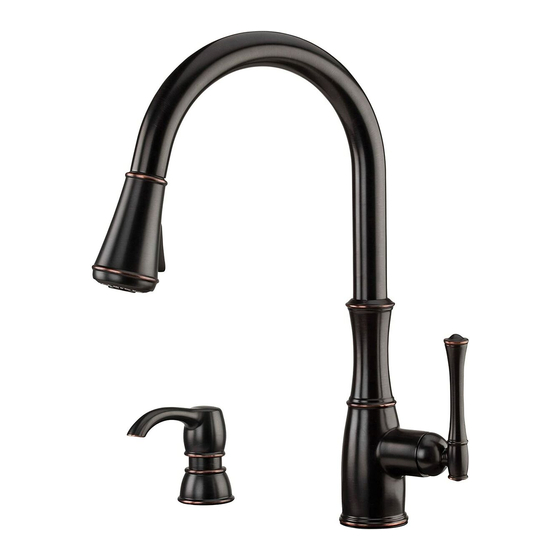

Pull-Down Kitchen Faucet
Tire hacia abajo el Grifo de la Cocina
Abaissez le Robinet de Cuisine
Installation Support • Soporte de instalación • Support d'installation
Personal Assistance, Product Specs, &
"How-to" Questions:
Asistencia personal, especificaciones del
et questions « pratico-pratiques » :
WARNING / ADVERTENCIA / AVERTISSEMENT
Plumber's Putty
Masilla para plomeria
Mastic de plombier
G
E
F
D
Cierre el suministro de agua
Quick Installation Guide
Guía de instalación rápida
Guide d'Installation Rapide
1-800-PFAUCET (732-8238)
pfisterfaucets.com/support
Safety Goggles
Anteojos de seguridad
Lunettes de sûreté
H
(2X)
J
Couper l'alimentation en eau
Hot
Caliente
Chaud
10537-08
Additional Helpful Tools
Otras herramientas útiles
Outils supplémentaires utiles
Flashlight
Cloth
Linterna
Paño de limpieza
Lampe De Poche
Chiffon
L (x2)
K (x2)
M
Cold
Fría
Froid
January 22, 2014
Quick Install
Tool
44064-0400

Publicité

loading

Sommaire des Matières pour Pfister Hanover F529-7TM

  • Page 1 é vier ou près du compteur d’eau. En cas de remplacement d’un robinet existant, retirez le de l' é vier et nettoyer soigneusement la surface de ce dernier. 44064-0400 Copyright © 2013, Pfister™ Inc. 10537-08 January 22, 2014...
  • Page 2 Prepare faucet for installation Prepare el grifo para la instalación Préparez le robinet pour l'installation No Tools Required for This Step No se necesitan herramientas para este paso Pas d'outil nécessaire pour cette étape Disassemblies and hose position Desmontajes y posición de la manguera Démontages et position de tuyau Retract hose to position shown Contraiga las mangueras a la posición...
  • Page 3 OPTION 1: Install Spout without Deckplate OPCIÓN 1: Instalación de el surtidor sin la placa de cubierta OPTION 1 : Installez le bec sans la plaque de couverture Plumber’s Putty Quick Install ™ Masilla para plomeria Tool Mastic de plombier B3 A B3 A B3 E...
  • Page 4 OPTION 2: Install Spout with Deckplate OPCIÓN 2: Instalación de el surtidor con la placa de cubierta OPTION 2 : Installez le bec avec la plaque de couverture Plumber’s Putty Quick Install Masilla para plomeria ™ (2X) Mastic de plombier Tool B3 A B3 E...
  • Page 5 Add Connect Pull-Out Hose & Weight Conecte la manguera extraíble y añada peso Connectez le tuyau amovible et ajoutez le poids No Tools Required for This Step No se necesitan herramientas para este paso Aucun outil n’est nécessaire pour cette étape Hex Wrench Llave hexagonal Clé...
  • Page 6 Connect Water Supply Lines Conecte las tuberías de suministro de agua Raccorder les conduites d’alimentation en eau Adjustable Wrenches L (x2) K (x2) Llaves ajustables Clés â mollette Hot water supply lines connect to left inlet indicated by red tag (A1). Cold water supply lines connect to right inlet. Water Supply Lines not included.
  • Page 7 Install Soap Dispenser Instale el dispensador de jabón Installer le distributeur de savon No Tools Required for This Step No se necesitan herramientas para este paso Aucun outil n’est nécessaire pour cette étape Hex Wrench Llave hexagonal Clé hexagonale Disassemble Desensamble Démontez...
  • Page 8 Turn On Water & Confirm Proper Installation Active el suministro de agua y confirme que la instalación está adecuadamente efectuada Ouvrez l’eau et confirmez que l’installation est correcte Cold Fría Froid Caliente Chaud Check for leaks above and below the sink. Revise si hay fugas encima y debajo del fregadero Vérifiez s'il y a des fuites au dessus ainsi qu'au dessous de l' é...
  • Page 9 Faucet Functions Funciones del grifo Fonctions du robinet To activate spray mode, press Toggle Button located under the spray head. You can change between spray and stream by pressing the opposite sides of the Toggle Button while the faucet is on. The water flow will increase by sliding Spray Selector Switch from side to side (spray mode only).
  • Page 10 For Additional Installation Help: 1-800-PFAUCET (732-8238) Para la instalación adicionales de ayuda: pfisterfaucets.com Pour aider à l’installation supplémentaires:...
