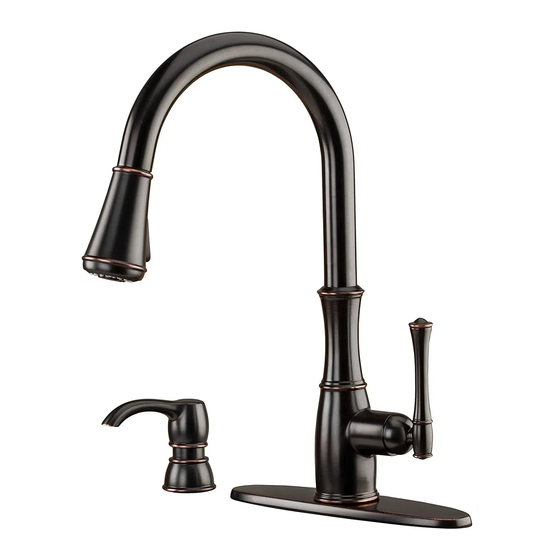

Wheaton™
Grifo Con Ducha Desmontable Para La Cocina
F-529-7WH
GT529-WH
producto y preguntas sobre "cómo hacerlo":
Aide personnelle, spécifications du produit
To reduce the risk of injury or property damage, read all instructions before installing product. Wear safety goggles. Product must be installed in
accordance with all state & local plumbing & building codes. Call a professional if you are uncertain about installing this product.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el producto. Utilice gafas de seguridad. El producto deberá
instalarse de acuerdo con la normativa de plomería y construcción estatal y local. Llame a un profesional si no está seguro sobre cómo instalar este producto.
Pour réduire le risque de blessures ou de dommages, lire toutes les instructions avant d'installer le produit. Portez des lunettes de sécurité. Il faut installer
le produit en respectant tous les codes de construction et de plomberie locaux et d'état. Appelez un professionnel si vous n'êtes pas certain de la façon
d'installer ce produit.
Required Tools
Herramientas necesarias
Outils nécessaires
Screwdriver
Destornillador
Tournevis
Parts in the Box • Piezas en la caja • Pieces dans la boîte
B
C
A
1
Turn Off Water Supply
Locate water supply inlets and shut off the water supply valves. These are usually
found under the sink or near the water meter. If you are replacing an existing faucet,
remove the old faucet from the sink and clean the sink surface thoroughly.
Ubique las entradas del suministro de agua y cierre las válvulas de suministro de agua.
Generalmente se encuentran debajo del fregadero o cerca del medidor de agua. Si se trata de
un reemplazo de grifo, quite el grifo viejo y limpie completamente la superficie del fregadero.
Recherchez les entrées d'approvisionnement et fermer les robinets. Ces robinets se
trouvent généralement sous l' é vier ou près du compteur d'eau. En cas de remplacement
d'un robinet existant, retirez le de l' é vier et nettoyer soigneusement la surface de ce dernier.
Copyright © 2012, Pfister™ Inc.
Pull-Down Kitchen Faucet
Branchement Robinet De Cuisine
Installation Support • Soporte de instalación • Support d'installation
Personal Assistance, Product Specs, &
"How-to" Questions:
Asistencia personal, especificaciones del
et questions « pratico-pratiques » :
WARNING / ADVERTENCIA / AVERTISSEMENT
Adjustable Wrenches
Plumber's Putty
Llaves ajustables
Masilla para plomeria
Clés à mollette
Mastic de plombier
D
•
Cierre el suministro de agua
Quick Installation Guide
Guía de instalación rápida
Guide d'Installation Rapide
1-800-PFAUCET (732-8238)
pfisterfaucets.com/support
Safety Goggles
Anteojos de seguridad
Lunettes de sûreté
F
E
G
•
Couper l'alimentation en eau
Hot
Caliente
Chaud
EO8034L
Additional Helpful Tools
Otras herramientas útiles
Outils supplémentaires utiles
Flashlight
Cloth
Linterna
Paño de limpieza
Lampe De Poche
Chiffon
H
J
Cold
Fría
Froid
December 19, 2012
Quick Install
™
Tool
39056-0200
Publicité
Manuels Connexes pour Pfister Wheaton F-529-7WH
Sommaire des Matières pour Pfister Wheaton F-529-7WH
- Page 1 é vier ou près du compteur d’eau. En cas de remplacement d’un robinet existant, retirez le de l' é vier et nettoyer soigneusement la surface de ce dernier. 39056-0200 Copyright © 2012, Pfister™ Inc. December 19, 2012 EO8034L...
- Page 2 Prepare faucet for installation Prepare el grifo para la instalación Préparez le robinet pour l'installation No Tools Required for This Step No se necesitan herramientas para este paso Pas d'outil nécessaire pour cette étape Disassemblies and hose position Desmontajes y posición de la manguera Démontages et position de tuyau Retract hose to position shown Contraiga las mangueras a la posición...
- Page 3 OPTION 1: Install Spout without Deckplate OPCIÓN 1: Instalación de el surtidor sin la placa de cubierta OPTION 1 : Installez le bec sans la plaque de couverture Plumber’s Putty Masilla para plomeria Mastic de plombier B3 A Check for sharp edges on mounting holes Apply plumber’s putty in the groove along the bottom outer before inserting hoses.
- Page 4 OPTION 2: Install Spout with Deckplate OPCIÓN 2: Instalación de el surtidor con la placa de cubierta OPTION 2 : Installez le bec avec la plaque de couverture Plumber’s Putty Masilla para plomeria Mastic de plombier B3 A B3 B B3 C Check for sharp edges on mounting holes before inserting hoses.
- Page 5 Secure Faucet Asegure el grifo Fixez le robinet Quick Install Tool ™ B3 F B3 E Quick Install Tool ™ Use to tighten E. Utilice para apretar E. Utilisez pour serrer E.
- Page 6 Install weight and re-attach connector to hose Instale el peso y reate el conectador a la manguera Installez le poids et rattachez le connecteur au tuyau No Tools Required for This Step No se necesitan herramientas para este paso Pas d'outil nécessaire pour cette étape Hex Wrench Llave hexagonal Clé...
- Page 7 Connect Water Supply Lines Conecte las tuberías de suministro de agua Raccorder les conduites d’alimentation en eau No Parts Required for This Step No se necesitan piezas para este paso Aucune pièce nécessaire pour cette étape Adjustable Wrenches Llaves ajustables Clés â...
- Page 8 Install Soap Dispenser Instale el dispensador de jabón Installer le distributeur de savon No Tools Required for This Step No se necesitan herramientas para este paso Aucun outil n’est nécessaire pour cette étape Hex Wrench Llave hexagonal Clé hexagonale Disassemble Desensamble Démontez...
- Page 9 Turn On Water & Confirm Proper Installation Active el suministro de agua y confirme que la instalación está adecuadamente efectuada Ouvrez l’eau et confirmez que l’installation est correcte Cold Fría Froid Caliente Chaud Check for leaks above and below the sink. Revise si hay fugas encima y debajo del fregadero Vérifiez s'il y a des fuites au dessus ainsi qu'au dessous de l' é...
- Page 10 Faucet Functions Funciones del grifo Fonctions du robinet To activate the spray mode, press lower portion of button. By pressing top portion of button, the spray pattern will change between spray and stream while the faucet is in operation. Note: The faucet will always turn on in regular stream mode.
