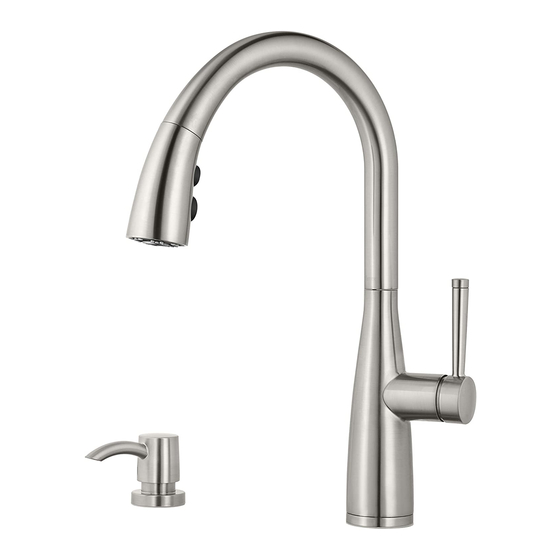

Raya™
Grifo Con Ducha Desmontable Para La Cocina
F-529-7RY
Personal Assistance, Product Specs, &
"How-to" Questions:
Asistencia personal, especificaciones del
producto y preguntas sobre "cómo hacerlo":
Aide personnelle, spécifications du produit
et questions « pratico-pratiques » :
To reduce the risk of injury or property damage, read all instructions before installing product. Wear safety goggles. Product must be installed in
accordance with all state & local plumbing & building codes. Call a professional if you are uncertain about installing this product.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el producto. Utilice gafas de seguridad. El producto deberá
instalarse de acuerdo con la normativa de plomería y construcción estatal y local. Llame a un profesional si no está seguro sobre cómo instalar este producto.
Pour réduire le risque de blessures ou de dommages, lire toutes les instructions avant d'installer le produit. Portez des lunettes de sécurité. Il faut installer
le produit en respectant tous les codes de construction et de plomberie locaux et d'état. Appelez un professionnel si vous n'êtes pas certain de la façon
d'installer ce produit.
Required Tools
Herramientas necesarias
Outils nécessaires
Adjustable Wrench
Llave ajustable
Clé à mollette
Parts in the Box
Piezas en la caja
Pieces dans la boîte
Items shown are not to scale.
De resultados no están a escala.
Produits affichés ne sont pas à l' é chelle.
1
Turn Off Water Supply
Locate water supply inlets and shut off the water supply valves. These are usually
found under the sink or near the water meter. If you are replacing an existing faucet,
remove the old faucet from the sink and clean the sink surface thoroughly.
Ubique las entradas del suministro de agua y cierre las válvulas de suministro de agua.
Generalmente se encuentran debajo del fregadero o cerca del medidor de agua. Si se trata de
un reemplazo de grifo, quite el grifo viejo y limpie completamente la superficie del fregadero.
Recherchez les entrées d' a pprovisionnement et fermer les robinets. Ces robinets se
trouvent généralement sous l' é vier ou près du compteur d'eau. En cas de remplacement
d'un robinet existant, retirez le de l' é vier et nettoyer soigneusement la surface de ce dernier.
Copyright © 2019, Pfister Inc.
Pull-Down Kitchen Faucet
Branchement Robinet De Cuisine
Installation Support • Soporte de instalación • Support d'installation
1-800-PFAUCET (732-8238)
pfisterfaucets.com/support
1-800-340-7608
pfisterfaucets.ca
WARNING / ADVERTENCIA / AVERTISSEMENT
Screwdriver
Safety Goggles
Destornillador
Gafas de seguridad
Tournevis
Lunettes de sûreté
A
C
B
•
Cierre el suministro de agua
Quick Installation Guide
Guía de Instalación Rápida
Guide d'Installation Rapide
Additional Helpful Tools
Otras herramientas útiles
Outils supplémentaires utiles
Flashlight
Linterna
Lampe De Poche
G
E
D
F
•
Couper l'alimentation en eau
Hot
Caliente
Chaud
12568-25
Installation Videos Available
Videos de instalación a disposición
Vidéos d'installation disponibles
pfisterfaucets.com/videos
Cloth
Paño
Chiffon
H
J
K
August 9, 2019
Quick Install
™
Tool
Cold
Fría
Froid
45372-0500
Publicité
Manuels Connexes pour Pfister Raya F-529-7RY
Sommaire des Matières pour Pfister Raya F-529-7RY
- Page 1 é vier ou près du compteur d’eau. En cas de remplacement d’un robinet existant, retirez le de l' é vier et nettoyer soigneusement la surface de ce dernier. 45372-0500 Copyright © 2019, Pfister Inc. August 9, 2019 12568-25...
- Page 2 Prepare Faucet for Installation Prepare el grifo para la instalación Préparez le robinet pour l'installation No Tools Required for This Step No se necesitan herramientas para este paso Pas d'outil nécessaire pour cette étape Disassemblies and hose position Desmontajes y posición de la manguera Démontages et position de tuyau Retract hose to position shown Contraiga las mangueras a la posición demostrada...
- Page 3 OPTION 1: Install Spout without Deckplate OPCIÓN 1: Instalación de el surtidor sin la placa de cubierta OPTION 1 : Installez le bec sans la plaque de couverture No Tools Required for This Step No se necesitan herramientas para este paso Pas d'outil nécessaire pour cette étape B3 A Check for sharp edges on mounting holes...
- Page 4 OPTION 2: Install Spout with Deckplate OPCIÓN 2: Instalación de el surtidor con la placa de cubierta OPTION 2 : Installez le bec avec la plaque de couverture No Tools Required for This Step No se necesitan herramientas para este paso Pas d'outil nécessaire pour cette étape B3 A B3 C...
- Page 5 Secure Faucet Asegure el grifo Fixez le robinet From Step 2C. Desde el paso 2C. Screwdriver De l’étape 2C. Destornillador Tournevis Quick Install Tool ™ B3 F B3 G Bumps face up. Topa cara arriba. Cogne récepteur. Quick Install ™ Tool Replace hose guide (A2) removed Deckplate Option Only...
- Page 6 Install Weight and Re-Attach Connector to Hose Instale el peso y reate el conectador a la manguera Installez le poids et rattachez le connecteur au tuyau From Step 2. No Tools Required for This Step No se necesitan herramientas para este paso Desde el paso 2.
- Page 7 Connect Water Supply Lines Conecte las tuberías de suministro de agua Raccorder les conduites d’alimentation en eau No Parts Required for This Step No se necesitan piezas para este paso Aucune pièce nécessaire pour cette étape Adjustable Wrench Llave ajustable Clé...
- Page 8 Install Soap Dispenser Instale el dispensador de jabón Installer le distributeur de savon No Tools Required for This Step No se necesitan herramientas para este paso Aucun outil n’est nécessaire pour cette étape Hex Wrench Llave hexagonal Clé hexagonale Disassemble Desensamble Démontez...
- Page 9 Turn On Water & Confirm Proper Installation Active el suministro de agua y confirme que la instalación está adecuadamente efectuada Ouvrez l’eau et confirmez que l’installation est correcte Cold Fría Check for leaks above and below the sink. Froid Revise si hay fugas encima y debajo del fregadero Vérifiez s'il y a des fuites au dessus ainsi qu' a u dessous de l' é...
- Page 10 Faucet Functions Funciones del grifo Fonctions du robinet To activate spray mode, press bottom button as shown. Press the top button to return to stream mode. To pause in either mode, press and hold top button. This will also return water to stream mode.
