3.11 Connexion des fils de mise à la terre et du panneau
Les fils de mise à la terre (noir) et du panneau (rouge) sont déconnectés pour éviter
qu'ils ne soient endommagés pendant le transport. Suivez les étapes ci-dessous
pour les connecter :

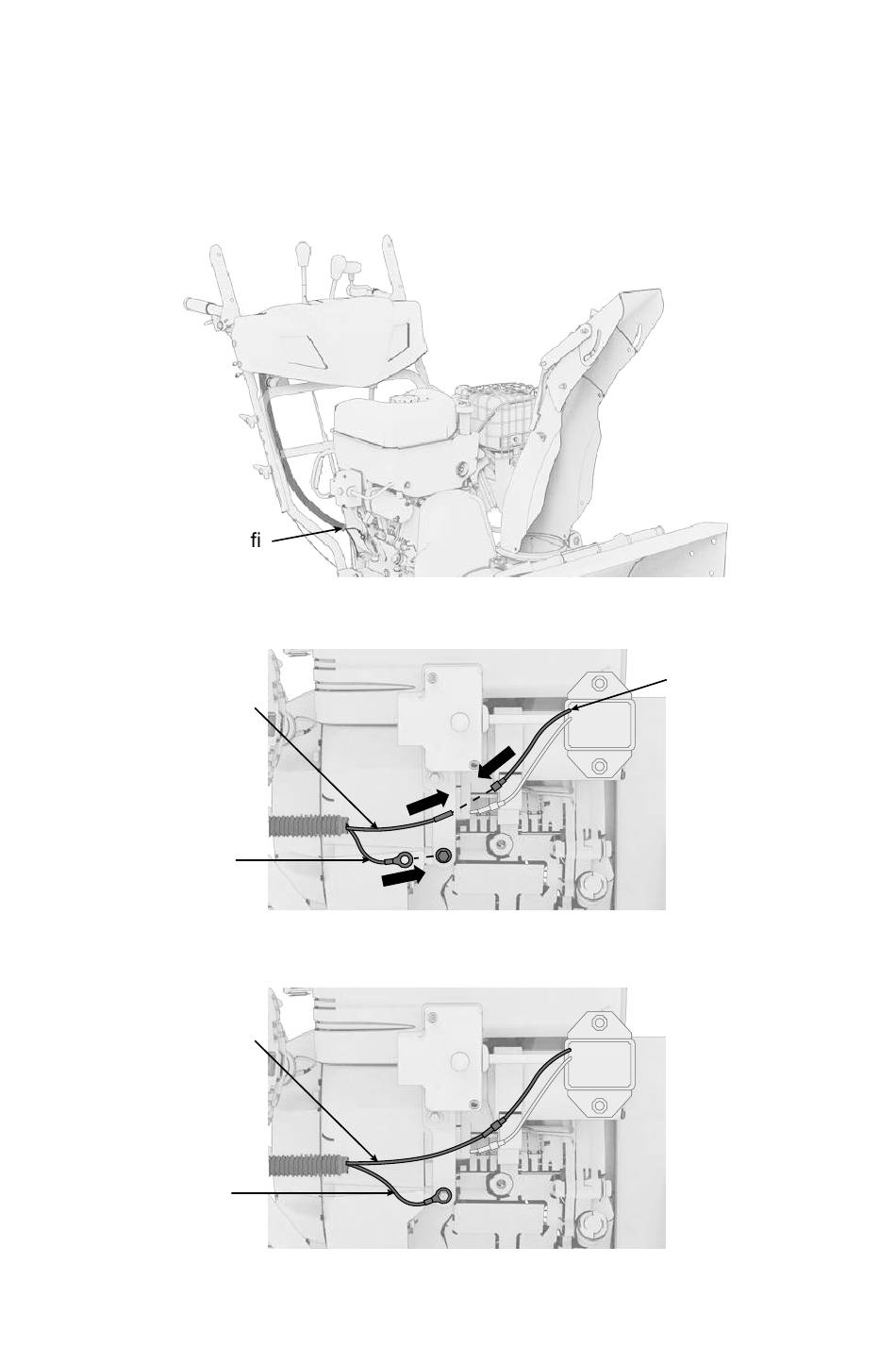

1.
Trouvez le câble contenant les fils de mise à la terre (noir) et du panneau
(rouge).
Fil de mise à la
terre (noir) et l
Fil de mise à la
du panneau (rouge)
Fil de mise à la
terre (noir) et l
terre (noir) et l
du panneau (rouge)
du panneau (rouge)
2.
Sur le côté droit du moteur, localisez la broche de mise à la terre et l'autre
extrémité du fil rouge.
Fil du panneau
(rouge)
Fil du panneau
Fil du panneau
(rouge)
(rouge)
Fil de mise
à la terre (noir)
Fil de mise
Fil de mise
à la terre (noir)
à la terre (noir)
3.
Connectez le fil noir à la broche de mise à la terre et le fil du panneau à
l'autre extrémité du fil rouge.
Fil du panneau
(rouge)
Fil du panneau
Fil du panneau
(rouge)
(rouge)
Fil de mise
à la terre (noir)
Fil de mise
Fil de mise
à la terre (noir)
à la terre (noir)
29
Fil rouge
Fil rouge
Fil rouge
BS7680
