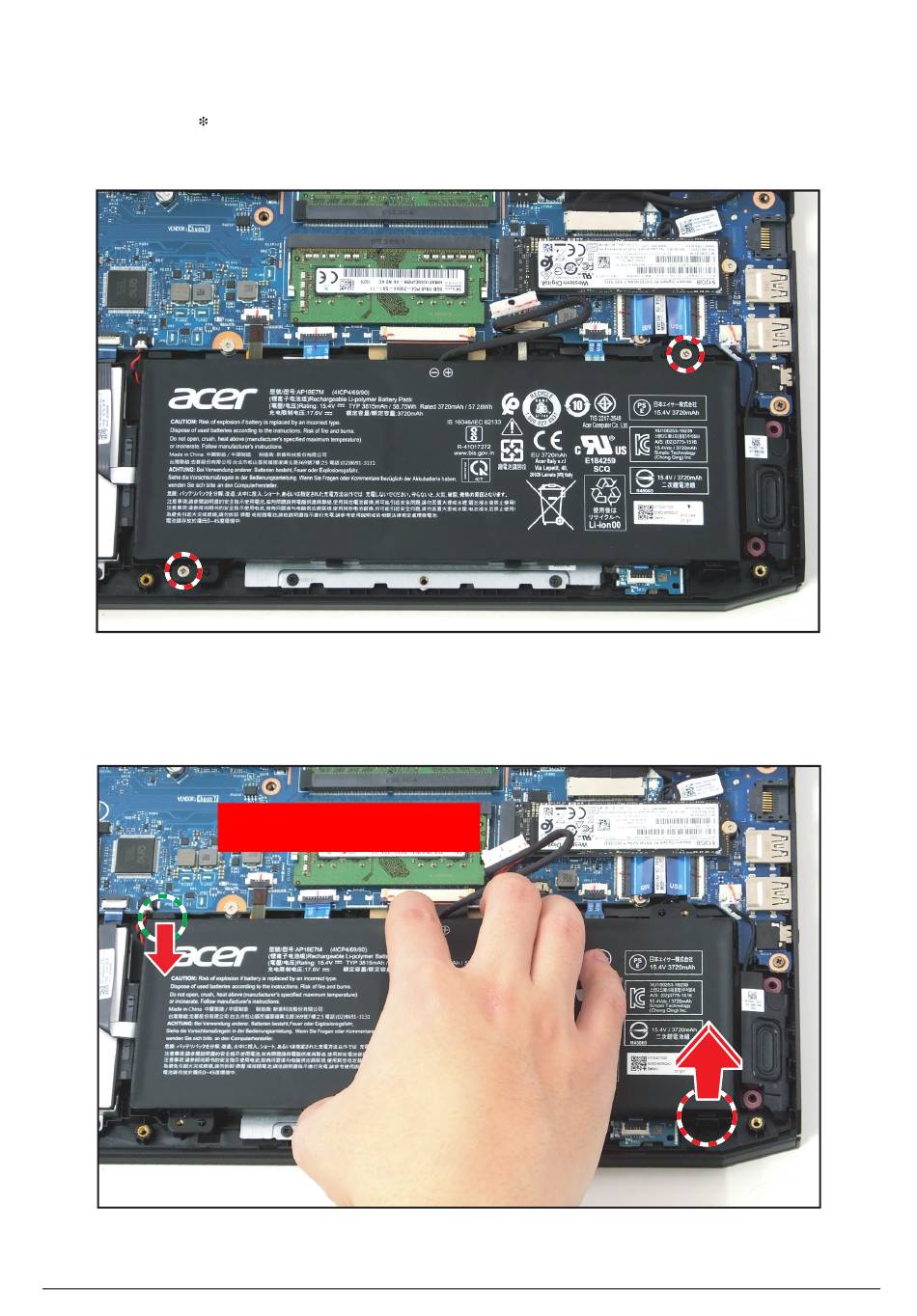

Retrait de la batterie
Condition préalable :
Retirez les deux (2) vis de maintien de la batterie sur le boîtier supérieur.
1.
Poussez légèrement le côté supérieur de la batterie pour la libérer de la patte supérieure et
2.
faites-la coulisser pour libérer la patte inférieure de l'emplacement du boîtier supérieur.
Puis retirez la batterie.
1-8
Retrait du boîtier inférieur
Figure 1-6. Retirer les vis
Composant DEEE Annexe VII
Batterie
Figure 1-7. Retirer la batterie
on page
1-6
:
Procédures de démontage
