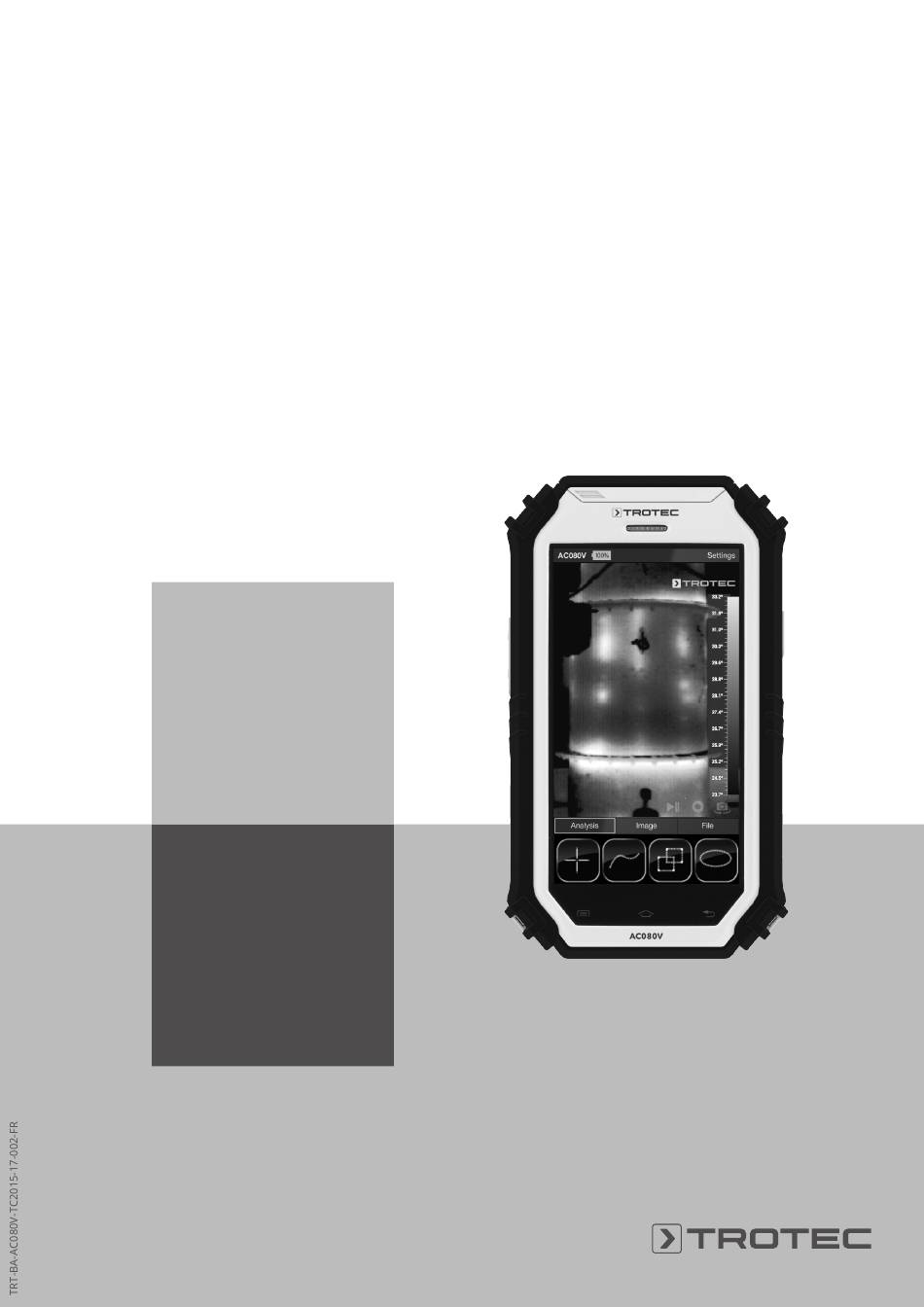

- Page 1 AC080V MANUEL D'UTILISATION CAMÉRA THERMIQUE...
- Page 2 Indications sur le manuel d'utilisation ......... 2 Normes de sécurité ............... 2 Informations sur l'appareil ........... 4 AC080V Transport et stockage ............ 6 Utilisation................ 6 Application AC080V ............... 9 https://hub.trotec.com/?id=43595 Niveau d’émissivité ............. 18 Normes de sécurité Défauts et pannes.............. 20 Veuillez lire attentivement le présent manuel avant la mise Maintenance et réparation.......... 21...
- Page 3 L'appareil n'étant pas un jouet, il n'est pas adapté aux enfants. Pour utiliser l'appareil de manière adéquate, utilisez uniquement les accessoires homologués de Trotec ou les pièces de Avertissement rechange de Trotec. L’utilisation de l’appareil peut comporter un risque s’il est utilisé...
- Page 4 PC à l'aide du câble USB fourni. Pour traiter les images, vous pouvez télécharger le logiciel IR- Report 2.X STD sous http://software.trotec.com dans la zone de téléchargement (ou de services). Info Ce manuel aborde uniquement l'utilisation de l'application IR de l’AC080V.
- Page 5 • 1 adaptateur amovible pour différents types de prises Composition de la fourniture • 1 caméra thermique AC080V • 1 câble USB • 1 batterie, Li-ions • 1 mallette de transport • 1 chargeur • 1 mode d'emploi • 1 socle de charge caméra thermique AC080V...
- Page 6 Transport et stockage Utilisation Éléments de commande (seulement application AC080V) Remarque L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée. Observez les informations relatives au transport et à l'entreposage de l'appareil. Transport Utilisez une mallette adaptée au transport de l'appareil afin de le protéger contre les influences extérieures.
- Page 7 3. Insérez la batterie dans le compartiment batterie comme du système. illustré ci-dessus. 4. Replacez le couvercle (5) sur le compartiment batterie. 5. Poussez le dispositif de verrouillage vers la droite. ð Le compartiment batterie est fermé et verrouillé. caméra thermique AC080V...
- Page 8 Il est également possible de calibrer la caméra IR par l’intermédiaire de l'application AC080V. À cette fin, procédez de la manière suivante : 2. Cherchez le point de menu Date & Time. 1. Démarrez l'application AC080V.
- Page 9 Prise d’une photo / vidéo IR Application AC080V 1. Démarrez l'application AC080V. Effectuer les réglages de base 2. Passez dans le mode Image ou Analysis. 3. Dirigez la caméra vers l'objet choisi pour le Dans ce menu, il est possible de régler le calibrage automatique thermogramme.
- Page 10 ð Le numéro (30) appelle le menu Paramètres. ð Le numéro (31) appelle le menu Réglages des couleurs. ð Le numéro (32) appelle le menu Réglages photo. 3. Touchez la touche Retour (23) pour fermer la barre de menus. caméra thermique AC080V...
- Page 11 3. Touchez le bouton Confirm afin de confirmer et d'enregistrer votre choix. Si vous ne souhaitez pas enregistrer les modifications, touchez le bouton Cancel. 4. Touchez la touche Retour (23) pour quitter le menu ou tapez brièvement sur un autre secteur de l'écran tactile. caméra thermique AC080V...
- Page 12 Detail Enhance = L'image est représentée avec une figer l'image pour une analyse. résolution plus élevée. 2. Touchez la touche Retour (23) pour quitter le sous-menu ou tapez brièvement sur un autre secteur de l'écran tactile. ð Les réglages sont enregistrés. caméra thermique AC080V...
- Page 13 ð Max : recherche le point le plus chaud du fragment d'image ð Min : recherche le point le plus froid du fragment d'image 4. Touchez le bouton Confirm afin de confirmer et d'enregistrer votre choix. Si vous ne souhaitez pas enregistrer les modifications, touchez le bouton Cancel. caméra thermique AC080V...
- Page 14 ð Maintenant, le bouton s'affiche avec une corbeille (39). ð Tirez la ligne dans la corbeille pour l’effacer. 4. Touchez le bouton Confirm afin de confirmer et d'enregistrer votre choix. Si vous ne souhaitez pas enregistrer les modifications, touchez le bouton Cancel. caméra thermique AC080V...
- Page 15 2. Sélectionnez les réglages désirés de la luminosité et du contraste et saisissez les valeurs manuellement, le cas échéant. Vous pouvez régler la luminosité (LEVEL) et le contraste (SPAN) soit directement en entrant les valeurs numériques souhaitées, soit de manière fluide en balayant l'écran. caméra thermique AC080V...
- Page 16 (flèche). Above = La fenêtre isotherme commence à l'extrémité supérieure de l'échelle de température et peut être modifiée uniquement vers le bas, en touchant ou en déplaçant la limite inférieure. caméra thermique AC080V...
- Page 17 Exemple ISO Mode: Above ð Le navigateur de fichiers s'ouvre. 2. Sélectionnez un dossier. ð Les photos et/ou les vidéos du dossier s'affichent sous forme de liste. 3. Sélectionnez un fichier. ð Le fichier apparaît à l’écran. caméra thermique AC080V...
- Page 18 Fonte polie 0,21 brillance Fonte mise en forme 20 0,44 Acier poli et revenu 40 - 250 0,28 Acier poli en barres 770 - 1 040 0,52 - 0,56 Acier brut soudé 945 - 1 100 0,52 - 0,61 caméra thermique AC080V...
- Page 19 0,88 - 0,90 Matériaux non métalliques Brique 1 100 0,75 Brique réfractaire 1 100 0,75 Graphite (noir de 96 - 225 0,95 lampe) Porcelaine émaillée 0,90 (blanche) Asphalte 0 - 200 0,85 Verre (surface) 0,94 Peinture à la chaux 20 0,90 caméra thermique AC080V...
- Page 20 Le câble de charge n’est pas bien Vérifiez que les prises sont inséré. correctement enfichées. La batterie est trop vieille ou Utilisez une nouvelle batterie. endommagée. Les contacts sont sales. Nettoyez les contacts avec un chiffon propre et sec. caméra thermique AC080V...
- Page 21 Nettoyez l’appareil avec un chiffon humide, doux et non pelucheux. Veillez à ce qu’aucune humidité ne pénètre dans le boîtier. N’utilisez pas d’aérosol, de solvant, de nettoyant à base d’alcool ni de produit abrasif pour nettoyer l’appareil, uniquement un chiffon imbibé d’eau claire. caméra thermique AC080V...
- Page 22 Trotec GmbH Grebbener Str. 7 D-52525 Heinsberg +49 2452 962-400 +49 2452 962-200 info@trotec.com www.trotec.com...
