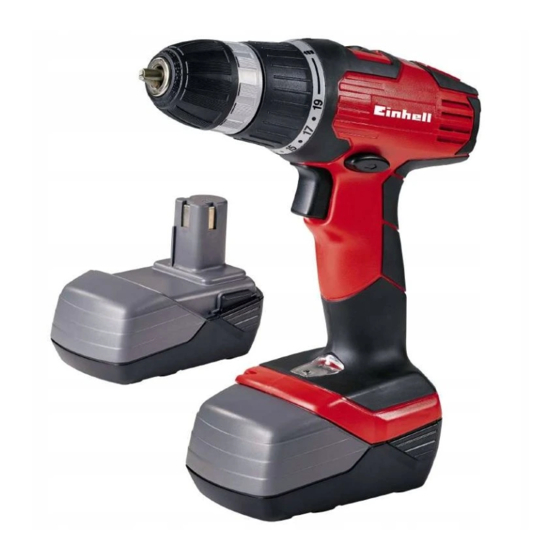

EINHELL 45.135.56 Mode D'emploi

Masquer les pouces Voir aussi pour 45.135.56:

Mode d'emploi d'origine (60 pages)

page de 92

/ 92
Signets

Les langues disponibles

Liens rapides

Télécharger ce manuel

Originalbetriebsanleitung

Akku-Schlagbohrschrauber

Original operating instructions

Cordless Hammer Drill/Screwdriver

Mode d'emploi d'origine

Perceuse visseuse à percussion

sans ﬁ l

Istruzioni per l'uso originali

Trapano avvitatore a percussione

a batteria

DK/

Original betjeningsvejledning

Akku-slagbore-/skruemaskine

Original-bruksanvisning

Batteridriven slagskruvdragare

HR/

Originalne upute za uporabu

BIH

Baterijska udarna bušilica-odvijač

Originalna uputstva za upotrebu

Akumulatorska udarna bušilica-

izvijač

Originální návod k obsluze

Akumulátorový příklepový vrtací

šroubovák

Originálny návod na obsluhu

Akumulátorový príklepový vŕtací

skrutkovač

Art.-Nr.: 45.135.56

Anl_BT_CD_18_3_SPK1.indb 1

BT-CD 18/3

I.-Nr.: 11011

09.07.12 14:34

Sommaire des Matières pour EINHELL 45.135.56

Page 1 Originalne upute za uporabu Baterijska udarna bušilica-odvijač Originalna uputstva za upotrebu Akumulatorska udarna bušilica- izvijač Originální návod k obsluze Akumulátorový příklepový vrtací šroubovák Originálny návod na obsluhu Akumulátorový príklepový vŕtací skrutkovač Art.-Nr.: 45.135.56 I.-Nr.: 11011 Anl_BT_CD_18_3_SPK1.indb 1 Anl_BT_CD_18_3_SPK1.indb 1 09.07.12 14:34 09.07.12 14:34...
Page 2 - 2 - Anl_BT_CD_18_3_SPK1.indb 2 Anl_BT_CD_18_3_SPK1.indb 2 09.07.12 14:34 09.07.12 14:34...
Page 3 - 3 - Anl_BT_CD_18_3_SPK1.indb 3 Anl_BT_CD_18_3_SPK1.indb 3 09.07.12 14:34 09.07.12 14:34...
Page 4 Warnung - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann ge- sundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden! Tragen Sie eine Schutzbrille.
Page 5 2.2 Lieferumfang Achtung! Bitte überprüfen Sie die Vollständigkeit des Arti- Beim Benutzen von Geräten müssen einige Si- kels anhand des beschriebenen Lieferumfangs. cherheitsvorkehrungen eingehalten werden, um Bei Fehlteilen wenden Sie sich bitte spätestens Verletzungen und Schäden zu verhindern. Lesen innerhalb von 5 Arbeitstagen nach Kauf des Arti- Sie diese Bedienungsanleitung / Sicherheitshin- kels unter Vorlage eines gültigen Kaufbeleges an weise deshalb sorgfältig durch.
Page 6 Die Maschine darf nur nach ihrer Bestimmung Schrauben ohne Schlag verwendet werden. Jede weitere darüber hinaus- Schwingungsemissionswert a = 2,5 m/s gehende Verwendung ist nicht bestimmungsge- Unsicherheit K ≤ 1,5 m/s mäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bedie- Warnung! ner und nicht der Hersteller.
Page 7 5. Vor Inbetriebnahme 6.2 Drehmoment-Einstellung (Abb. 4/Pos. 1) Der Akkuschrauber ist mit einer mechanischen Drehmomenteinstellung ausgestattet. Lesen Sie vor der Inbetriebnahme Ihres Ak- kuschraubers unbedingt diese Hinweise: Das Drehmoment für eine bestimmte Schrauben- 1. Laden Sie den Akku-Pack nur mit dem mitge- größe wird am Stellring (1) eingestellt.
Page 8 7. Reinigung, Wartung und 6.6 Werkzeugwechsel (Bild 6) Achtung! Stellen Sie bei allen Arbeiten (z.B. Ersatzteilbestellung Werkzeugwechsel; Wartung; usw.) am Ak- kuschrauber den Drehrichtungsschalter (3) in Ziehen Sie vor allen Reinigungsarbeiten den Mittelstellung. Netzstecker. • Drehen Sie das Bohrfutter (2) auf. 7.1 Reinigung •...
Page 9 8. Entsorgung und Wiederverwertung Das Gerät beﬁ ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpa- ckung ist Rohstoﬀ und ist somit wieder verwend- bar oder kann dem Rohstoﬀ kreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B.
Page 10 Nur für EU-Länder Werfen Sie Elektrowerkzeuge und Akkus nicht in den Hausmüll! Recycling-Alternative zur Rücksendeauﬀ orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge- rechten Verwertung im Falle der Eigentumsaufgabe verpﬂ ichtet. Das Altgerät, ebenso die Akkus, kön- nen hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der natio- nalen Kreislaufwirtschafts- und Abfallgesetze durchführt.
Page 11 - 11 - Anl_BT_CD_18_3_SPK1.indb 11 Anl_BT_CD_18_3_SPK1.indb 11 09.07.12 14:34 09.07.12 14:34...
Page 12 Garantiebestimmungen Die Fa. iSC GmbH bzw. der zuständige Baumarkt garantiert die Behebung von Mängeln bzw. den Gerä- teaustausch entsprechend der unten stehenden Übersicht, wobei die gesetzlichen Gewährleistungsan- sprüche unberührt bleiben. Kategorie Beispiel Garantieleistung Mängel an Material oder Kons- 24 Monate truktion Verschleißteile* Bohrfutter...
Page 13 Garantieurkunde Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gern stehen wir Ihnen auch telefonisch über die untenangegebene Servicerufnummer zur Verfügung.
Page 14 - 14 - Anl_BT_CD_18_3_SPK1.indb 14 Anl_BT_CD_18_3_SPK1.indb 14 09.07.12 14:34 09.07.12 14:34...
Page 15 Caution - Read the operating instructions to reduce the risk of inquiry Wear ear-muﬀ s. The impact of noise can cause damage to hearing. Wear a breathing mask. Dust which is injurious to health can be generated when working on wood and other materials.
Page 16 • Open the packaging and take out the equip- Important! ment with care. When using the equipment, a few safety pre- • Remove the packaging material and any cautions must be observed to avoid injuries and packaging and/or transportation braces (if damage.
Page 17 4. Technical data Keep the noise emissions and vibrations to a minimum. • Only use appliances which are in perfect wor- Motor supply voltage: ......18 V DC king order. Idling speed: ......0-350/0-1100 min • Service and clean the appliance regularly. Torque settings: ...........
Page 18 6. Operation Caution! Only ever adjust the setting ring when the equipment is at a standstill. 6.1 Charging the battery (Fig. 2-3) 6.3 Drilling (Fig. 4/Item 1) 1. Remove the battery pack (5) from the handle For drilling purposes, adjust the setting ring for (Fig.
Page 19 6.9 Selector switch for 1st/2nd gear 7.3 Ordering replacement parts: (Fig. 4 / Item 10) Please quote the following data when ordering You can work with a higher or lower speed de- replacement parts: • pending on the position of the selector switch. Type of machine •...
Page 20 For EU countries only Never place electric power tools or batteries in your household refuse! Recycling alternative to the requested returning of equipment: Instead of returning the equipment to the manufacturer, the owner of the electrical equipment is obliged to ensure that the equipment is properly disposed of if relinquishing ownership. The old equipment as well as any batteries can be returned to a suitable collection point that will dispose of the equipment in accordance with the national recycling and waste disposal regulations.
Page 21 Warranty provisions iSC GmbH or the DIY store where you made you purchase guarantees the repair of defects or replace- ment of the equipment in accordance with the overview below. Statutory guarantee claims are unaﬀ ec- ted. Category Example Warranty Defect with regard to material or 24 months construction...
Page 22 Warranty certiﬁ cate Dear Customer, All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the unlikely event that your device develops a fault, please contact our service department at the address shown on this guarantee card.
Page 23 Avertissement - Lisez ce mode d’emploi pour diminuer le risque de blessures Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe. Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de la poussière nuisible à...
Page 24 achat à notre service après-vente ou au magasin Attention ! de bricolage compétent le plus proche muni Lors de l’utilisation d’appareils, il faut respecter d‘une preuve d‘achat valable. Veuillez consulter certaines mesures de sécurité aﬁ n d’éviter des pour cela le tableau des garanties dans les condi- blessures et dommages.
Page 25 4. Données techniques La valeur d’émission de vibration indiquée peut également être utilisée pour estimer l’altération au début. Alimentation en tension du moteur : ..18 V d.c. Vitesse de rotation à vide : ... 0-350/0-1100 tr/min Limitez le niveau sonore et les vibrations à Niveaux de couple : ........
Page 26 5. Avant la mise en service lorsque vous constatez que la puissance de la visseuse sans ﬁ l baisse. Ne déchargez jamais complètement le bloc accumulateur. Ceci cause Avant la mise en service de votre visseuse sans l‘endommagement du bloc accumulateur ! ﬁ...
Page 27 • 7. Nettoyage, maintenance et Dévissez le mandrin de perceuse (2). • L‘ouverture du mandrin (a) doit être assez commande de pièces de grande pour recevoir l‘outil (foret ou embout rechange de vissage). • Choisissez l‘outil approprié. Poussez l‘outil le Retirez la ﬁ...
Page 28 8. Mise au rebut et recyclage L‘appareil se trouve dans un emballage per- mettant d‘éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réin- troduit dans le circuit des matières premières. L‘appareil et ses accessoires sont en matériaux divers, comme par ex.
Page 29 Uniquement pour les pays de l‘Union Européenne Ne jetez pas les outils électriques et les accumulateurs dans les ordures ménagères ! Possibilité de recyclage en alternative à la demande de renvoi : le propriétaire de l‘appareil électrique est tenu, en guise d‘alternative à un renvoi, à contribuer à un recy- clage eﬀ...
Page 30 Conditions de garantie La société iSC Gmbh ou le magasin de bricolage compétent garantit l‘élimination des défauts ou le remplacement de l‘appareil selon le plan qui suit, les droits de garantie légaux restent cependant in- changés. Catégorie Exemple Prestation de garantie Défauts de matériel ou de con- 24 mois struction...
Page 31 Bon de garantie Chère Cliente, Cher Client, Nos produits sont soumis à un contrôle de qualité très strict. Si cet appareil devait toutefois ne pas fon- ctionner impeccablement, nous en serions désolés. Dans un tel cas, nous vous prions de bien vouloir prendre contact avec notre service après-vente à...
Page 32 Avvertimento - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso Portate cuﬃ e antirumore. L’eﬀ etto del rumore può causare la perdita dell’udito. Mettete una maschera antipolvere. Facendo lavori su legno o altri materiali si può creare della polve- re nociva alla salute.
Page 33 dall‘acquisto o al centro fai-da-te competente Attenzione! più vicino. Al riguardo fate attenzione alla Tabella Nell’usare gli apparecchi si devono rispettare Garanzia nelle disposizioni di garanzia alla ﬁ ne diverse avvertenze di sicurezza per evitare lesi- delle istruzioni. oni e danni. Quindi leggete attentamente queste •...
Page 34 4. Caratteristiche tecniche Il valore di emissione di vibrazioni può essere utilizzato anche per una valutazione preliminare dei rischi. Alimentazione di tensione del motore ..18 V DC Numero di giri a vuoto: ... 0-350/0-1100 min Limitate al minimo lo sviluppo di rumore e le Livelli del momento torcente: .......
Page 35 6. Uso Il raggiungimento del momento torcente viene segnalato dal rumore del distacco dell‘accoppiamento. 6.1 Ricarica della batteria (Fig. 2-3) Attenzione! Impostare l‘anello di regolazione 1. Estraete la batteria (5) dall‘impugnatura (Fig. per il momento torcente solo con l‘utensile 2), premendo i tasti di arresto (8) sul lato des- fermo.
Page 36 6.8 Supporto magnetico per viti (Fig. 4/Pos. 9) 7.2 Manutenzione È possibile mettere le viti sul supporto magnetico All’interno dell’apparecchio non si trovano altre per averle a portata di mano durante il lavoro. parti sottoposte ad una manutenzione qualsiasi. 6.9 Commutazione 1° marcia - 2° marcia 7.3 Ordinazione di pezzi di ricambio: (Fig.
Page 37 Solo per paesi membri dell‘UE Non smaltite gli elettroutensili e le batterie nei riﬁ uti domestici! Alternativa di riciclaggio alla richiesta di restituzione Il proprietario dell‘apparecchio elettrico è tenuto, in alternativa alla restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso di cessione dell‘apparecchio. L‘apparecchio vecchio e le batterie possono anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui riﬁ...
Page 38 Disposizioni di garanzia La ditta iSC GmbH, ovvero il centro fai-da-te competente, garantisce l‘eliminazione di difetti ovvero la sostituzione dell‘apparecchio in conformità con la tabella seguente, senza che ciò inﬂ uisca sui diritti di garanzia previsti dalla legge. Categoria Esempio Prestazione di garanzia Difetti di materiale o fabbrica- 24 mesi...
Page 39 Certiﬁ cato di garanzia Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l’apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all’indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del servizio assistenza sotto indicato.
Page 40 DK/N Advarsel Læs betjeningsvejledningen for at reducere risikoen for personskade Brug høreværn. Støjudviklingen fra maskinen kan forårsage høretab. Brug støvmaske. Ved bearbejdning af træ og andre materialer kan der dannes sundhedsskadeligt støv. Der må ikke arbejdes i asbestholdigt materiale! Brug beskyttelsesbriller. Gnister, som opstår under arbejdet, eller splinter, spån og støv, som står ud fra maskinen, kan forårsage synstab.
Page 41 DK/N her opmærksom på garantioversigten, der er Vigtigt! indeholdt i garantibestemmelserne bagest i vej- Ved brug af el-værktøj er der visse sikkerhedsfo- ledningen. ranstaltninger, der skal respekteres for at undgå • Åbn pakken, og tag forsigtigt maskinen ud af skader på personer og materiel. Læs derfor bet- emballagen.
Page 42 DK/N 4. Tekniske data Støjudvikling og vibration skal begrænses til et minimum! • Brug kun intakte og ubeskadigede maskiner. Spændingsforsyning motor: ....18 V d.c. • Vedligehold og rengør maskinen med jævne Omdrejningstal, ubelastet: ..0-350/0-1100 min mellemrum. Drejningsmomenttrin: ........19+1 •...
Page 43 DK/N 6. Betjening 6.3 Boring (ﬁ g. 4/pos. 1) For at bore skal justerringen til drejningsmo- mentet stilles på det sidste trin „Boremaskine“. I 6.1 Opladning af batteri (ﬁ g. 2-3) modus ‚boring‘ er glidekoblingen ude af funktion. 1. Træk akku‘en (5) ud af håndtaget (ﬁ g. 2), Ved boring er det muligt at køre med maksimalt mens du trykker anslagsknapperne (8) ind på...
Page 44 DK/N 6.9 Omskifter gear 1 - gear 2 (ﬁ g. 4/pos. 10.) 7.3 Reservedelsbestilling: Du kan arbejde med et højere eller lavere om- Ved bestilling af reservedele skal følgende oply- drejningstal, alt efter omskifterens stilling. For at ses: • undgå at drevet beskadiges, må gearskift kun Savens type.
Page 45 DK/N Kun i EU-lande Smid ikke el-apparater og akkumulatorbatterier ud som almindeligt husholdningsaﬀ ald! Recycling-alternativ til tilbagesendelse: Hvis ikke maskinen tilbagesendes, er ejeren forpligtet til at bortskaﬀ e maskinen og dens dele ifølge miljøforskrifterne. Det brugte produkt, inkl. batterier, kan indleveres på genbrugsstation – spørg evt. per- sonalet her, eller forhør dig hos din kommune.
Page 46 DK/N Garantibestemmelser iSC GmbH eller kompetent byggemarked garanterer afhjælpning af mangler eller vareombytning i hen- hold til nedenstående oversigt, idet lovfastsatte garantikrav ikke berøres heraf. Kategori Eksempel Garanti Mangler i materiale eller kons- 24 måneder truktion Sliddele* Borepatron 6 måneder Forbrugsmateriale/ Bit-indsatse/bor Garanti kun ved omgående...
Page 47 DK/N Garantibevis Kære kunde! Vore produkter er underlagt streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle udvise fejl, beklager vi naturligvis dette og beder dig kontakte vores kundeservice på adressen, som står angi- vet på dette garantibevis. Du kan naturligvis også ringe til os på det nedenfor angivne servicenummer. For indfrielse af garantikrav gælder følgende: 1.
Page 48 Varning - Läs igenom bruksanvisningen för att sänka risken för skador Bär hörselskydd. Buller kan leda till att hörseln förstörs. Bär dammskyddsmask. Vid bearbetning av trä och andra material ﬁ nns det risk för att hälsovådligt damm uppstår. Asbesthaltiga material får inte bearbetas! Använd skyddsglasögon.
Page 49 • Öppna förpackningen och ta försiktigt ut pro- Obs! dukten ur förpackningen. Innan maskinen kan användas måste särskilda • Ta bort förpackningsmaterialet samt förpack- säkerhetsanvisningar beaktas för att förhindra nings- och transportsäkringar (om förhan- olyckor och skador. Läs därför noggrant igenom den).
Page 50 4. Tekniska data Begränsa uppkomsten av buller och vibration till ett minimum! • Använd endast intakta maskiner. Spänningsförsörjning motor ....18 V DC • Underhåll och rengör maskinen regelbundet. Tomgångsvarvtal ....0-350/0-1100 min • Anpassa ditt arbetssätt till maskinen. Vridmomentssteg ........19+1 •...
Page 51 6. Använda maskinen 6.3 Borrning (bild 4/pos. 1) Om du vill borra, ställ inställningsringen för vrid- momentet på det sista läget „Borr“. I läget „Borr“ 6.1 Ladda batteriet (bild 2-3) är slirkopplingen ur drift. Därmed har du maximalt 1. Tryck in spärrknapparna (8) på höger och vridmoment när du borrar.
Page 52 6.9 Skifta från 1:a till 2:a växeln 7.2 Underhåll (bild 4/pos. 10) I maskinens inre ﬁ nns inga delar som kräver un- Beroende på omkopplarens läge kan du använ- derhåll. da maskinen med högre eller lägre varvtal. För att undvika att maskinens växel förstörs, får du 7.3 Reservdelsbeställning endast växla medan maskinen står stilla.
Page 53 Endast för EU-länder Kasta inte elverktyg och batterier i hushållssoporna. Återvinnings-alternativ till begäran om återsändning: Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidra till ändamålsenlig avfalls- hantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen samt batterierna har lämnats in till en avfallsstation, kan de omhändertas i enlighet med gällande nationella lagstiftning om återvinning och avfallshantering.
Page 54 Garantibestämmelser Firman iSC GmbH resp. byggmarknaden där du köpte produkten garanterar att åtgärda brister eller byta ut produkten enligt nedanstående översikt, varvid lagstadgade garantianspråk inte påverkas. Kategori Exempel Garanti Brister i material eller konst- 24 månader ruktion Slitagedelar* Chuck 6 månader Förbrukningsmaterial/ Bits/borr Garanti endast vid omedelbar...
Page 55 Garantibevis Bästa kund, Våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för att du ska kunna göra anspråk på...
Page 56 HR/BIH Upozorenje - pročitajte upute za uporabu kako bi se smanjio rizik od ozljeđivanja Nosite zaštitu za sluh. Buka može utjecati na gubitak sluha. Nosite masku za zaštitu od prašine. Kod obrade drva i drugih materijala može doći do stvaranja prašine štetne po zdravlje.
Page 57 HR/BIH 2.2 Sadržaj isporuke Pozor! Molimo vas da pomoću opisanog sadržaja Prilikom uporabe uređaja morate se pridržavati isporuke provjerite cjelovitost artikla. Ako su neki sigurnosnih propisa kako biste spriječili nastanak dijelovi neispravni, nakon kupnje artikla obratite ozljeda i šteta. Zato pažljivo pročitajte ove upute se našem servisnom centru ili najbližoj nadležnoj za uporabu/sigurnosne napomene.
Page 58 HR/BIH 4. Tehnički podaci Ograničite stvaranje buke i vibracija na mini- mum! • Koristite samo besprijekorne uređaje. Naponsko napajanje motora: ....18 V d. c. • Redovito čistite i održavajte uređaj. Broj okretaja u praznom hodu: 0-350/0-1100 min • Svoj način rada prilagodite uređaju. Stupnjevi okretnog momenta: ......
Page 59 HR/BIH Ako punjenje baterije ne bi bilo moguće, provjerite 6.5 Sklopka za uključivanje/isključivanje • ima li u utičnici napona (sl. 5/poz. 4) • jesu li kontakti na uređaju za punjenje bespri- Pomoću sklopke za uključivanje/isključivanje jekorni. možete kontinuirano upravljati brojem okretaja. Što više pritišćete sklopku, veći je broj okretaja Ako punjenje akumulatora i dalje nije moguće, baterijskog odvijača.
Page 60 HR/BIH 8. Zbrinjavanje u otpad i recikliranje Prikazane su sve crtice: Baterija je potpuno napunjena. Uređaj je zapakiran kako bi se tijekom transporta Prikazano je 2 do 4 crtice: spriječila oštećenja. Ova ambalaža je sirovina Baterija je dovoljno napunjena. i može se ponovno upotrijebiti ili predati na reciklažu.
Page 61 HR/BIH Samo za zemlje članice EU Elektroalate i baterije ne bacajte u kućno smeće! Alternativa s recikliranjem nasuprot zahtjevu za povrat: Vlasnik električnog uređaja alternativno je obvezan da umjesto povrata uređaja u slučaju odricanja vlasništva sudjeluje u stručnom zbrinjavanju uređaja. Stari uređaj kao i baterije mogu se u tu svrhu pre- dati mjestu za preuzimanje takvih uređaja koje provodi uklanjanje u smislu državnih zakona o otpadu i recikliranju.
Page 62 HR/BIH Jamstvene odredbe Firma iSC GmbH odnosno nadležna trgovina jamči uklanjanje nedostataka odnosno zamjenu u jamst- venom roku u skladu s niže navedenim pregledom, pri čemu se ne dira pravo na zakonske zahtjeve za reklamacijom. Kategorija Primjer Jamstvo Nedostatak na materijalu ili 24 mjeseca konstrukciji Potrošni dijelovi*...
Page 63 HR/BIH Jamstveni list Poštovani kupče, naši proizvodi podliježu strogoj kontroli kvalitete. Žao nam je ako bi ipak došlo do toga da uređaj ne funkcionira besprijekorno i zamolili bismo Vas da se u tom slučaju obratite na adresu naše servisne službe navedenu ispod ovog jamstva. Također smo Vam na raspolaganju na dolje navedenom telefons- kom broju servisne službe.
Page 64 Upozorenje - pročitajte uputstva za upotrebu kako bi se smanjio rizik od povreda Nosite zaštitu za sluh. Buka može da utiče na gubitak sluha. Nosite zaštitnu masku protiv prašine. Prilikom obrade drveta i drugih materijala nastaje prašina opasna po zdravlje. Azbestni materijali ne smeju se obrađivati! Nosite zaštitne naočari.
Page 65 2.2 Sadržaj isporuke Pažnja! Molimo vas da pomoću opisanog sadržaja isporu- Kod korišćenja uređaja morate se pridržavati ke proverite potpunost artikla. Ako neki delovi ne- bezbednosnih propisa kako biste sprečili povrede dostaju, nakon kupovine artikla obratite se našem i štete. Zbog toga pažljivo pročitajte ova uputstva servisnom centru ili najbližoj nadležnoj prodavnici za upotrebu/bezbednosne napomene.
Page 66 Molimo da obratite pažnju na to da naši uređaji Pomenuta vrednost emisije vibracija može se nisu podesni za korišćenje u komercijalne, za- koristiti u svrhu uspoređivanja električnog alata natske ili industrijske svrhe. Ne preuzimamo jedne ﬁ rme s električnim alatom neke druge ﬁ rme. garanciju ako se uređaj koristi u komercijalne i industrijske svrhe kao i sličnim delatnostima.
Page 67 6. Rukovanje 6.3 Bušenje (sl. 4/poz. 1) Da biste bušili, prsten za podešavanje obrtnog momenta stavite na poslednji stepen „Burgija“. 6.1 Punjenje akumulatora (sl. 2-3) Na stepenu Bušenje klizna spojka nalazi se van 1. Izvadite akumulator (5) iz ručke (slika 2), pri funkcije.
Page 68 7. Čišćenje, održavanje i porudžbina 6.9 Promena brzine vrtnje 1 - 2 (sl. 4/poz. 10) Zavisno od položaja preklopnika, možete da rezervnih delova radite s većim ili manjim brojem obrtaja. Da biste sprečili oštećenje pogona, promena brzine vrtnje Pre svih radova čišćenja izvucite mrežni utikač. sme da se vrši samo kada uređaj nije u pogonu.
Page 69 8. Zbrinjavanje u otpad i recikliranje Uređaj je zapakovan kako bi se tokom transporta sprečila oštećenja. Ova ambalaža je sirovina i može ponovno da se upotrebi ili preda na re- cikliranje. Uređaj i njegov pribor sastavljeni su od raznih materijala, kao npr. metala i plastike. Neispravni uređaji ne smeju da se bacaju u kućni otpad.
Page 70 Samo za zemlje EU Ne bacajte električne alate i akumulatore u kućno smeće! Alternativa recikliranja nasuprot zahtevu za povraćaj: Vlasnik električnog uređaja alternativno je obavezan da umesto povraćaja uređaja, u slučaju odricanja vlasništva, učestvuje u stručnom odlaganju uređaja u otpad. Stari uređaj kao i akumulatori mogu da se u tu svrhu predaju na mestu za preuzimanje takvih uređaja, koje sprovodi uklanjanje u smislu državnih za- kona o otpadu i recikliranju.
Page 71 Garantne odredbe Firma iSC GmbH odnosno nadležna prodavnica garantuje uklanjanje nedostataka odnosno zamenu u garantnom roku, u skladu sa niže pomenutim pregledom, pri čemu se ne zadire u pravo na zakonske zahteve za reklamaciju. Kategorija Primer Garancija Nedostatak na materijalu ili 24 meseca konstrukciji Brzoabajući delovi*...
Page 72 Garancijski list Poštovani kupče, naši proizvodi podvrgavaju se strogoj kontroli kvalitete. Žao nam je ako bi se ipak desilo da uređaj ne funkcioniše besprekorno i zamolili bismo Vas da se u tom slučaju obratite na adresu naše servisne službe navedenu ispod ove garancije. Takođe smo Vam na raspolaganju na dole navedenom telefons- kom broju servisne službe.
Page 73 Varování - Ke snížení rizika zranění si přečíst návod k obsluze Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu. Noste ochrannou masku proti prachu. Při zpracování dřeva a jiných materiálů může vznikat zdraví škodlivý prach. Materiál obsahující azbest nesmí být opracováván! Noste ochranné...
Page 74 • Otevřete balení a přístroj opatrně vyjměte z Pozor! balení. Při používání přístrojů musí být dodržována určitá • Odstraňte obalový materiál a ochrany balení / bezpečnostní opatření, aby se zabránilo zraněním dopravní pojistky (jsou-li k dispozici). a škodám. Přečtěte si proto pečlivě tento návod •...
Page 75 4. Technická data Omezte tvorbu hluku a vibrace na minimum! • Používejte pouze přístroje v bezvadném sta- Zdroj napětí motoru: ........18 V d.c. • Pravidelně provádějte údržbu a čištění Otáčky naprázdno: ....0-350/0-1100 min-1 přístroje. Stupně točivého momentu: ......19+1 •...
Page 76 6. Obsluha Pozor! Stavěcí kroužek pro točivý moment nastavovat pouze ve vypnutém stavu. 6.1 Nabíjení akumulátoru (obr. 2-3) 6.3 Vrtání (obr. 4/pol. 1) 1. Akumulátor (5) vytáhnout z rukojeti (obr. 2), Na vrtání nastavte stavěcí kroužek pro točivý mo- přitom stlačit západková tlačítka (8) na pravé ment na poslední...
Page 77 6.9 Přepínání 1. rychl. stupeň – 2. rychl. 7.2 Údržba stupeň (obr. 4/pol. 10) Uvnitř přístroje se nevyskytují žádné další díly Podle polohy přepínače můžete pracovat buď s vyžadující údržbu. vyšším nebo nižším počtem otáček. Aby se zab- ránilo poškození převodovky, smí být přepínání 7.3 Objednání...
Page 78 Jen pro země EU Elektrické přístroje a akumulátory neodhazujte do domovního odpadu! Alternativa recyklace k výzvě na zpětné odeslání výrobku: Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj, rovněž akumulátory, lze v takovém případě...
Page 79 Záruční podmínky Firma iSC GmbH, resp. příslušné stavební centrum ručí za odstranění poruch resp. výměnu přístroje na základě níže uvedeného přehledu, přičemž zákonem stanovené nároky na záruku zůstávají nedotčeny. Kategorie Příklad Záruka Nedostatky materiálu nebo 24 měsíců konstrukční nedostatky Rychle opotřebitelné díly* Sklíčidlo 6 měsíců...
Page 80 Záruční list Vážená zákaznice, vážený zákazníku, naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, velice toho litujeme a prosíme Vás, abyste se obrátili na náš zákaznický servis, jehož adresa je uvedena na tomto záručním listu. Rádi Vám budeme k dispozici také telefonicky na níže uvedeném servisním čísle. Pro uplatňování...
Page 81 Výstraha - Aby ste znížili riziko poranenia, prečítajte si návod na obsluhu Používajte ochranu sluchu. Pôsobenie hluku môže spôsobiť poškodenie sluchu. Používajte ochrannú masku proti prachu. Pri práci s drevom a inými materiálmi môže vznikať zdra- viu škodlivý prach. Materiál obsahujúci azbest nesmie byť spracovávaný! Noste ochranné...
Page 82 stredisko. Prosím, pozrite si záručnú tabuľku v Pozor! záručných podmienkach na konci návodu. Pri používaní prístrojov sa musia dodržiavať • Otvorte balenie a opatrne vyberte prístroj von príslušné bezpečnostné opatrenia, aby bolo z balenia. možné zabrániť prípadným zraneniam a vecným •...
Page 83 4. Technické údaje Obmedzte tvorbu hluku a vibráciu na mini- mum! • Používajte len prístroje v bezchybnom stave. Napájanie napätím motora ......18 V d.c. • Pravidelne vykonávajte údržbu a čistenie Otáčky pri voľnobehu: .... 0-350/0-1100 min prístroja. Stupne točivého momentu: ......19+1 •...
Page 84 6. Obsluha Dosiahnutie nastaveného točivého momentu je signalizované rapkajúcim vypínaním spojky. Pozor! Nastavovací krúžok točivého mo- 6.1 Nabitie akumulátora (obr. 2-3) mentu nastavovať len, ak je prístroj v stave 1. Akumulátor (5) vytiahnite z rukoväte (obr. 2), pokoja. pritom stlačte aretačné tlačidlá (8) na pravej a ľavej strane akumulátora (5).
Page 85 7. Čistenie, údržba a objednanie 6.8 Magnetický držiak skrutiek (obr. 4/pol. 9) Na magnetickom držiaku skrutiek môžete uložiť náhradných dielov skrutky, ktoré potom budete mať pri práci k dis- pozícii. Pred všetkými údržbovými a čistiacimi prácami vytiahnite kábel zo siete. 6.9 Prepnutie 1.
Page 86 8. Likvidácia a recyklácia Prístroj sa nachádza v obale za účelom zabráne- nia poškodeniu pri transporte. Tento obal je vyro- bený zo suroviny a tým pádom je ho možné znovu použiť alebo sa môže dať do zberu na recykláciu surovín. Prístroj a jeho príslušenstvo sa skladajú z rôznych materiálov, ako sú...
Page 87 Len pre krajiny EÚ Elektrické prístroje a akumulátory neodhadzujte do domového odpadu! Recyklačná alternatíva k výzve na spätné zaslanie výrobku: Majiteľ elektrického prístroja je alternatívne namiesto spätnej zásielky povinný spolupracovať pri riadnej recyklácii prístroja v prípade vzdania sa jeho vlastníctva. Starý prístroj, ako aj akumulátory, môžu byť za týmto účelom taktiež...
Page 88 Záručné podmienky Spoločnosť iSC GmbH resp. príslušné nákupné stredisko garantuje odstránenie porúch resp. výmenu prístroja na základe nižšie uvedeného prehľadu, pričom zákonom stanovené nároky na záruku zostáva- jú nedotknuté. Kategória Príklad Záručné plnenie Materiálové alebo konštrukčné 24 mesiacov nedostatky Diely podliehajúce opotrebeniu* Skľučovadlo 6 mesiacov Spotrebný...
Page 89 Záručný list Vážená zákazníčka, vážený zákazník, naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne fungovať, je nám to veľmi ľúto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese uvedenej na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom ser- visnom telefónnom čísle.
Page 90 EÚ a noriem pre výrobok Lýsir uppfyllingu EU-reglna og annarra staðla vöru a cikkekhez az EU-irányvonal és Normák szerint a következő konformitást jelenti ki Akku-Bohrschrauber BT-CD 18/3 / Ladegerät LG BT-CD 18/3 (Einhell) 87/404/EC_2009/105/EC 2006/42/EC Annex IV 2005/32/EC_2009/125/EC Notiﬁ...
Page 91 - 91 - Anl_BT_CD_18_3_SPK1.indb 91 Anl_BT_CD_18_3_SPK1.indb 91 09.07.12 14:34 09.07.12 14:34...
Page 92 EH 07/2012 (01) Anl_BT_CD_18_3_SPK1.indb 92 Anl_BT_CD_18_3_SPK1.indb 92 09.07.12 14:34 09.07.12 14:34...
