LA VAGUE LV-HD340 Mode D'emploi

Masquer les pouces
Table des Matières

Publicité

Les langues disponibles
  • FR

Les langues disponibles

Liens rapides

Télécharger ce manuel

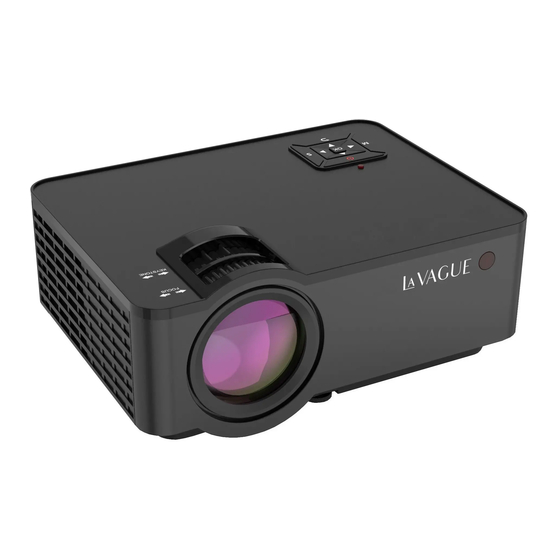

LV-HD340
LED Projector
Benutzerhandbuch
Instruction Manual
Mode d'emploi
Manuale di istruzioni
Manual de uso

Publicité

Table des Matières
loading

Manuels Connexes pour LA VAGUE LV-HD340

Sommaire des Matières pour LA VAGUE LV-HD340

  • Page 1 LV-HD340 LED Projector Benutzerhandbuch Instruction Manual Mode d‘emploi Manuale di istruzioni Manual de uso...
  • Page 2 DEUTSCH BEDIENUNGSANLEITUNG BITTE BEACHTEN: Bitte lesen Sie das gesamte Benutzerhandbuch sorgfältig durch, bevor Sie den Projektor verwenden. Um die Stabilität der Stromversorgung zu gewährleisten, verwenden Sie bitte eine Standard-Stromversorgung und geerdete Steckdosen. Verwenden Sie nur die auf dem Projektor angegebene Stromquelle. Bitte öffnen Sie den Projektor nicht.

  • Page 3: Produktübersicht

    PRODUKTÜBERSICHT 1 Status-LED 2 An-/Aus-Taste 3 Navigation 4 Eingang auswählen 5 Im Menü zurück 6 Menü aufrufen 7 Objektiv-Fokus 8 Keystone-Korrektur ANSCHLÜSSE 1 3,5mm Audio-Ausgang 2 3,5mm Audio-/ Video-Eingang PC-RGB 3 HDMI-Eingang 4 VGA-Eingang HDMI 1 5 SD-Karten-Eingang 6 Infrarot-Eingang HDMI 2 7 HDMI-Eingang 8 USB-Eingang...
  • Page 4 FERNBEDIENUNG Ein- und Ausschalten Menü aufrufen Quelle auswählen Bestätigen Menü-Navigation Ton an/aus Lautstärke verringern Lautstärke erhöhen Ohne Funktion Zurück Wiedergabe / Pause...
  • Page 5 INBETRIEBNAHME Netzkabel anschließen Schließen Sie das Netzkabel an der Seite des Projektors und einer Steckdose an. Leuchtet die Kontrollleuchte am oberen Ende des Projektors konstant rot, so befindet sich der Projektor im Standby-Modus. Einschalten Entfernen Sie die Linsenkappe von der Linse. Drücken Sie die „Power“-Taste auf der Oberseite des Projektors oder die „Power“-Taste auf der Fernbedienung.
  • Page 6 Für die Quellen „USB“ und „TF Card“ werden folgende Formate unterstützt: Datei Format Datei Codec JPEG .jpg Bild .bmp .png .wma Musik .mp3 AC3/WAV .ac3/.wav RM/RMVB .rm/.rmvb RV8/9/10 .avi .wmv/.asf .mp4/.mov/.3gp Film H264 .mov MPEG 1,2,4 .mkv .flv H.364 .mpg/.mpeg/.vro/.vob H.264 HDMI-Geräteanschluss Schließen...
  • Page 7 AV-Video-Anschluss Schließen Sie das beiliegende 3-in-1- Videokabel an den entsprechenden Eingang an der Seite des Projektors an, um AV-Geräte anzuschließen. Danach über „OK“ im Menü „AV“ als Eingang auswählen. 3,5mm Ausgang für Audiogeräte Schließen Sie Kopfhörer und andere unterstützte Audiogeräte mit einem 3,5mm Klinkenstecker an den entsprechenden Ausgang an.
  • Page 8 MULTI-SCREEN Hiermit ist es möglich, den Bildschirminhalt eines Smartphones oder Tablets drahtlos oder über ein USB-Kabel auf dem Projektor darzustellen. Bitte beachten Sie, dass nicht alle Inhalte aufgrund von Kopierschutz -Vorgaben der jeweiligen App-Anbieter wiedergegeben werden können (z.B. Netflix). Durch Verwendung des Amazon Firesticks oder Google Chromecast können Sie auch Inhalte dieser Anbieter streamen.
  • Page 9 Schritt 2: Rufen Sie die Miracast- / Wireless Display- / Multiscreen-Funktion auf Ihrem Smartphone auf und verbinden Sie sich über die SSID mit dem Projektor. Multi-Screen für iPhones Anforderungen Unterstützte Versionen iOS 7 und höher iPhone 5 / iPod Generation 5 / iPad3 oder höher Auflösung iPhone: 480 x 320 / 1136 x 640 iPad 1024 x 768 / 2048 x 1536...
  • Page 10 Schritt 2: Verbinden Sie den Projektor mit dem gleichen WLAN, indem Sie in dem Bereich „Setting“ das Symbol auswählen und dort wie folgt den Projektor im WLAN anmelden: Schritt 3: Verbinden Sie das IOS-Gerät mit der Airplay-Funktion. Schritt 4: Bestätigen Sie Air-Play Mirroring durch Auswahl der SSID auf dem IOS- Gerät.
  • Page 11 Verbindung über eine Kabelverbindung (Android) Bitte prüfen Sie, ob Ihr Android-Gerät eine Bildübertragung über USB-Kabel unterstützt. Schritt 1: Wählen Sie im Menü „WiFi Display“ und dann „Cablecast“ aus. Schritt 2: Verbinden Sie Ihr Android Smartphone über das (originale, vom Telefonhersteller mitgelieferte) USB-Kabel mit dem rechten USB-Eingang (nicht dem OUT-5V USB Anschluss).

  • Page 12: Technische Daten

    Schritt 2: Bestätigen Sie die Verbindung mit „Trust“. Verwenden Sie nur Original- Apple-USB-Kabel. Schritt 3: Klicken Sie auf „Allow“, um die gemeinsame Nutzung mehrerer Bildschirme zu starten. TECHNISCHE DATEN Anzeigeverfahren Kontrast 1000:1 Physikalische Auflösung 1280 x 720 (unterstützt 1920 x 1080) Lichtquelle Projektionsentfernung 1,5 - 4m...
  • Page 13 HERSTELLER VEHNSGROUP GmbH Theatinerstraße 40-42 80333 München Deutschland www.vehnsgroup.com service@vehnsgroup.com MADE IN CHINA Änderungen und Irrtümer vorbehalten Der Hersteller übernimmt keine Haftung für Schäden, die durch fehlerhafte, unsachgemäße oder unvereinbare Verwendung des Produkts entstehen. © VEHNS GROUP GmbH Version 1.0 – Juli 2020...
  • Page 14 ENGLISH INSTRUCTION MANUAL PLEASE NOTE Please read the entire user manual carefully before using the projector. To ensure the stability of the power supply, use standard grounded power sockets. Only use a power source as indicated on the projector. Please do not open projector. There are no user-serviceable parts in the projector.

  • Page 15: Product Overview

    PRODUCT OVERVIEW 1 Status LED 2 On / Off button 3 Navigation 4 Select input 5 Back in the menu 6 Call up the menu 7 Objective Focus 8 Keystone correction INTERFACES 1 3,5mm audio output 2 3.5mm audio/ video input 3 HDMI input PC-RGB 4 VGA input...

  • Page 16: Remote Control

    REMOTE CONTROL Power on / off Menu Select source Confirm Menu-Navigation Turn sound on /off Volume down Volume up No function Back Play / Pause...

  • Page 17: Initial Steps

    INITIAL STEPS Connecting the power cable Connect the power cable to the side of the projector and to a power outlet. If the indicator light at the top of the projector turns red, the projector is in standby mode. Power up Remove the lens cap from the lens.
  • Page 18 The following formats are supported for „USB“ and „TF Card“ sources: File Format File extension Codec JPEG .jpg Picture .bmp .png .wma Music .mp3 AC3/WAV .ac3 / .wav RM/RMVB .rm / .rmvb RV8 / 9 / 10 .avi .wmv / .asf .mp4 / .mov / .3gp Movie H264...
  • Page 19 AV Video connection Connect the included 3-in-1 video cable to the corresponding input located at the side of the projector to connect the AV equipment. Then press „OK“ and select the media source „AV“. Audio Equipment Connection Connect a 3.5mm earphone or other supported sound equipments into the corresponding output located at the side of the projector.
  • Page 20 MULTI-SCREEN This allows the screen content of a smartphone or tablet to be displayed wirelessly or via a USB cable on the projector. Please note that not all content can be displayed due to copy protection requirements of the respective app provider (e.g. Netflix). By using the Amazon Firestick or Google Chromecast, you can also stream content from these providers.
  • Page 21 Step 2: Go to the Miracast / Wireless Display / Multiscreen function on your smartphone and connect to the projector via the SSID. Multi-screen for iPhones Requirements Operating system iOS 7 and above iPhone 5 / iPod Generation 5 / iPad3 or higher Supported resolutions iPhone: 480 x 320 / 1136 x 640 iPad 1024 x 768 / 2048 x 1536...
  • Page 22 Step 2: Connect the projector to the same WLAN by selecting the symbol in the „Setting“ area and register the projector in the WLAN as follows: Step 3: Enter „Wifi Display“ from the main menu, select „iOS Airplay“ and press „OK“ to enter iOS wireless connection interface.
  • Page 23 Connection via cable connection (Android) Please check if your Android device supports image transfer via USB cable. Step 1: From the WiFi Display menu, select Cablecast. Step 2: Connect your Android smartphone to the right USB port (not the OUT-5V USB port) using the original USB cable supplied by the phone manufacturer.
  • Page 24 Step 2: Confirm the connection with „Trust“. Use only original Apple USB cable. Step 3: Click on „Allow“ to start sharing multiple screens. SPECIFICATIONS Display method Contrast 1000:1 Physical resolution 1280 x 720 (supports 1920 x 1080) Light source Projection distance 1,5 - 4m Picture format 16:9 / 4:3...
  • Page 25 MANUFACTURER VEHNSGROUP GmbH Theatinerstraße 40-42 80333 Munich Germany www.vehnsgroup.com service@vehnsgroup.com MADE IN CHINA Changes and errors excepted. The manufacturer accepts no liability for damage resulting from incorrect, improper or incompatible use of the product. © VEHNS GROUP GmbH Version 1.0 – Juli 2020...
  • Page 26 FRANÇAIS MANUEL D‘UTILISATION ATTENTION Veuillez lire attentivement l‘intégralité du manuel d‘utilisation avant d‘utiliser le vidéoprojecteur. Pour assurer la stabilité de l‘alimentation électrique, utilisez une alimentation électrique standard et des prises de terre. Utilisez uniquement la source d‘alimentation indiquée sur le vidéoprojecteur. N‘ouvrez pas le vidéoprojecteur.

  • Page 27: Aperçu Du Produit

    APERÇU DU PRODUIT 1 Lumière indiquant le status 2 Bouton marche/arrêt 3 Navigation 4 Selection de la source 5 Retour dans le menu 6 Accès au menu 7 Molette de mise au point 8 Molette de réglage trapèzes CONNEXIONS 1 Sortie audio 3,5 mm 2 Entrée audio/vidéo 3,5 mm 3 Entrée HDMI PC-RGB...

  • Page 28: Télécommande

    TÉLÉCOMMANDE Marche/Arrêt Menu Sélection de la source Menu OK Menu-Navigation Activer ou désactiver le son Baisser le volume Augmenter le volume Sans fonction Quitter le menu Lecture / Pause...

  • Page 29: Démarrage

    DÉMARRAGE Raccordement du câble d‘alimentation Branchez le câble d‘alimentation sur le côté du projecteur et sur une prise de courant. Si le témoin lumineux en haut du projecteur est rouge en continu, le projecteur est en mode veille. Mise en marche Retirez le capuchon de l‘objectif.

  • Page 30: Connecteur De Périphérique Hdmi

    Les formats suivants sont pris en charge pour les sources „USB“ et „TF Card“ : Fichier Format Extension Codec JPEG .jpg Photo .bmp .png .wma Musique .mp3 AC3/WAV .ac3 / .wav RM/RMVB .rm / .rmvb RV8 / 9 / 10 .avi .wmv / .asf .mp4 / .mov / .3gp...

  • Page 31: Menu Principal

    Connecteur d‘équipement vidéo AV Connectez le câble vidéo 3-en-1 fourni à l‘entrée appropriée sur le côté du projecteur pour connecter l‘équipement audiovisuel. Appuyez ensuite sur „OK“ et sélectionnez la source média „AV“. Connexion de l‘équipement audio Connectez un casque audio ou tout autre équipement audio supporté à l‘aide d‘une prise jack 3,5 mm à...

  • Page 32: Multi-Écran Pour Smartphones Android

    MULTI-SCREEN Étapes pour afficher le contenu de l‘écran d‘un smartphone ou d‘une tablette sans fil ou via un câble USB sur le projecteur. Veuillez noter que tous les contenus ne peuvent pas être affichés en raison des spécifications de protection contre la copie du fournisseur d‘application respectif (par ex.

  • Page 33: Multi-Écran Pour Iphones

    Etape 2 : Accédez à la fonction Miracast / Wireless Display / Multiscreen sur votre smartphone et connectez-vous au projecteur via le SSID. Multi-écran pour iPhones Exigences Versions prises en charge iOS 7 et plus récent iPhone 5 / iPod Generation 5 / iPad3 ou plus récent Résolution iPhone: 480 x 320 / 1136 x 640 iPad 1024 x 768 / 2048 x 1536...
  • Page 34 Étape 2 : Connectez le projecteur au même WLAN en sélectionnant l‘icône dans la zone „Réglages“ et enregistrez le projecteur dans le WLAN comme suit : Étape 3 : Connectez le périphérique IOS à la fonction Airplay. Étape 4 : Confirmez la fonction Air-Play Mirroring en sélectionnant le SSID sur l‘appareil iOS.
  • Page 35 Connexion par câble (Android) Veuillez vérifier si votre appareil Android prend en charge le transfert d‘écran par câble USB. Étape 1 : Dans le menu Affichage WiFi, sélectionnez Diffusion par câble. Étape 2 : Connectez votre smartphone Android au port USB droit (pas le port USB OUT-5V) à...

  • Page 36: Caractéristiques Techniques

    Étape 2 : Confirmez la connexion avec „Trust“. Utilisez uniquement le câble USB Apple original. Étape 3 : Cliquez sur „Trust“ pour commencer à partager plusieurs écrans. CARACTÉRISTIQUES TECHNIQUES Technologie Contraste 1000:1 Résolution physique 1280 x 720 (supporte 1920 x 1080) Source de lumière Distance de projection 1,5 - 4m...
  • Page 37 FABRICANT VEHNSGROUP GmbH Theatinerstraße 40-42 80333 Munich Allemagne www.vehnsgroup.com service@vehnsgroup.com MADE IN CHINA Sous réserve de modifications et d‘erreurs. Le fabricant décline toute responsabilité pour les dommages résultant d‘une utilisation incorrecte, inappropriée ou incompatible de l‘appareil. © VEHNS GROUP GmbH Version 1.0 –...
  • Page 38 ITALIANO ISTRUZIONI PER L‘USO SI PREGA DI NOTARE: Si prega di leggere attentamente l‘intero manuale utente prima di utilizzare il proiettore. Per garantire la stabilità dell‘alimentazione elettrica, utilizzare un alimentatore standard e prese con messa a terra. Utilizzare solo la fonte di alimentazione indicata sul proiettore. Si prega di non aprire il proiettore.

  • Page 39: Descrizione Del Prodotto

    DESCRIZIONE DEL PRODOTTO 1 LED di stato 2 Pulsante On / Off 3 Navigazione 4 Selezionare l'ingresso 5 Torna nel menu 6 Richiama il menu 7 Obiettivo Focus 8 Correzione trapezoidale COLLEGAMENTI 1 Uscita audio 3,5mm 2 Ingresso audio/video da 3,5 mm 3 Ingresso HDMI PC-RGB...
  • Page 40 CONTROLLO DI REMOTO Accensione e spegnimento Richiamare il menu Selezionare la fonte Conferma Menu Navigation Attivare o disattivare il suono Diminuire il volume Aumentare il volume Senza funzione Uscire dal menu Riproduci / Pausa...
  • Page 41 INIZIO-UP Collegamento del cavo di alimentazione Collegare il cavo di alimentazione al lato del proiettore e ad una presa di corrente. Se la spia luminosa nella parte superiore del proiettore è di colore rosso fisso, il proiettore è nel modo di attesa Accendere Rimuovere il copriobiettivo dalla lente.
  • Page 42 Per le sorgenti „USB“ e „TF Card“ sono supportati i seguenti formati: File Formato File Codec JPEG .jpg Immagine .bmp .png .wma Musica .mp3 AC3/WAV .ac3/.wav RM/RMVB .rm/.rmvb RV8/9/10 .avi .wmv/.asf .mp4/.mov/.3gp Film H264 .mov MPEG 1,2,4 .mkv .flv H.364 .mpg/.mpeg/.vro/.vob H.264 Connessione dispositivo HDMI...
  • Page 43 Connettore video AV Collegate il cavo video 3-in-1 in dotazione all‘ingresso appropriato sul lato del proiettore per collegare le apparecchiature AV. Quindi selezionare „OK“ dal menu „AV“ come ingresso. 3,5 mm di uscita per dispositivi audio Collegare le cuffie e altri dispositivi audio supportati con un jack da 3,5 mm all‘uscita appropriata sul lato del proiettore.
  • Page 44 Passo 1: Selezionare „WiFi Display“ dal menu, quindi selezionare „Miracast“. Passo 2: Richiamare la funzione Miracast / Wireless Display / Multischermo sullo smartphone e connettersi al proiettore tramite l‘SSID.
  • Page 45 Multi-Screen per iPhone Domande Versioni supportate iOS 7 e successive iPhone 5 / iPod Generation 5 / iPad3 o super- iore Risoluzione iPhone: 480 x 320 / 1136 x 640 iPad 1024 x 768 / 2048 x 1536 Memoria Richiede almeno 40 MB di spazio libero su disco.
  • Page 46 Passo 4: Confermare Air-Play Mirroring selezionando l‘SSID sul dispositivo iOS. Connessione via cavo (Android) Si prega di controllare se il dispositivo Android supporta il trasferimento delle immagini tramite cavo USB. Passo 1: Selezionare „WiFi Display“ nel menu e poi „Cablecast“. Passo 2: Collegare lo smartphone Android alla porta USB destra (non alla porta USB OUT-5V) utilizzando il cavo USB originale fornito dal produttore del telefono.

  • Page 47: Dati Tecnici

    Collegamento tramite cavo (iOS) Passo 1: Selezionare „WiFi Display“ dal menu, quindi selezionare „Cablecast“. Passo 2: Confermare il collegamento con „Fiducia“. Utilizzare solo il cavo USB originale Apple. Passo 3: Fare clic su „Consenti“ per avviare la condivisione di più schermate. DATI TECNICI Tecnologia Contrasto...
  • Page 48 ESPOSIZIONE Questo marchio indica che questo prodotto è soggetto alla Direttiva Europea e non deve essere smaltito insieme ad altri rifiuti domestici. Per la raccolta differenziata delle apparecchiature elettriche ed elettroniche, fare riferimento e seguire le normative locali. Un corretto smaltimento dei vecchi prodotti aiuta ad evitare effetti negativi sull‘ambiente e sulla salute.
  • Page 49 ESPAÑOL MANUAL DE INSTRUCCIONES TENGA EN CUENTA: Lea atentamente todo el manual del usuario antes de utilizar el proyector. Para garantizar la estabilidad de la fuente de alimentación, utilice una fuente de alimentación estándar y tomas de corriente con conexión a tierra. Utilice únicamente la fuente de alimentación indicada en el proyector.

  • Page 50: Resumen Del Producto

    RESUMEN DEL PRODUCTO 1 LED de estado 2 Botón de encendido/apagado 3 Navegación 4 Seleccione la entrada 5 De vuelta en el menú 6 Llama al menú 7 Enfoque objetivo 8 Corrección de la clave de bóveda CONEXIONES 1 Salida de audio de 3,5 mm.

  • Page 51: Control Remoto

    CONTROL REMOTO Encendido y apagado Llamar el menú Seleccionar origen Confirmar Menú-Navigation Activar o desactivar el sonido Disminuir el volumen Aumentar el volu- Sin funciónacro Salir del menú Reproducir / Pausa...

  • Page 52: Conexión Multimedia

    COMISIÓN Conectar el cable de alimentación Conecte el cable de alimentación al lateral del proyector y a una toma de corriente. Si la luz indicadora de la parte superior del proyector es roja fija, el proyector está en modo de espera. Enciende Retire la tapa de la lente.
  • Page 53 Ficha Formato Ficha Codec JPEG .jpg Imagen .bmp .png .wma Música .mp3 AC3/WAV .ac3/.wav RM/RMVB .rm/.rmvb RV8/9/10 .avi .wmv/.asf .mp4/.mov/.3gp Película H264 .mov MPEG 1,2,4 .mkv .flv H.364 .mpg/.mpeg/.vro/.vob H.264 Conexión del dispositivo HDMI Conecte ordenador otro dispositivo HDMI entrada correspondiente y seleccione la fuente de medios HDMI.
  • Page 54 Conector de vídeo AV Conecte el cable de vídeo 3 en suministrado entrada correspondiente en el lateral del proyector para conectar el equipo AV. A continuación, seleccione „OK“ en el menú „AV“ como entrada. Salida de 3,5 mm para dispositivos de audio Conecte los auriculares y otros dispositivos de audio compatibles con una clavija de 3,5 mm a la salida correspondiente en el lateral del proyector.
  • Page 55 MULTI-PANTALLA Esto permite visualizar el contenido de la pantalla de un smartphone o tableta de forma inalámbrica o a través de un cable USB en el proyector. Tenga en cuenta que no todo el contenido puede mostrarse debido a las especificaciones de protección anticopia del proveedor de la aplicación correspondiente (por ejemplo, Netflix).
  • Page 56 Paso 2: Active la función Miracast / Wireless Display / Multiscreen en su smartphone y conéctese al proyector a través del SSID. Multi-pantalla para iPhones Demandas Versiones soportadas iOS 7 y superiores iPhone 5 / iPod Generation 5 / iPad3 o superior Resolución iPhone: 480 x 320 / 1136 x 640 iPad 1024 x 768 / 2048 x 1536...
  • Page 57 Paso 2: Conecte el proyector a la misma LAN inalámbrica seleccionando el icono en el área de Configuración y luego registre el proyector en la LAN inalámbrica de la siguiente manera: Paso 3: Conecte el dispositivo IOS a la función Airplay. Paso 4: Confirme la réplica de Air-Play seleccionando el SSID en el dispositivo iOS.
  • Page 58 Conexión por cable (Android) Compruebe si su dispositivo Android es compatible con la transmisión de imágenes a través de Soporta cable USB. Paso 1: Seleccione „WiFi Display“ en el menú, luego seleccione „Cablecast“. Paso 2: Conecte su smartphone Android al puerto USB correcto (no al puerto USB OUT-5V) utilizando el cable USB original suministrado por el fabricante del teléfono.

  • Page 59: Datos Técnicos

    Paso 2: Confirme la conexión con „Trust“. Utilice sólo el cable USB original de Apple. Paso 3: Haga clic en „Permitir“ para comenzar a compartir varias pantallas. DATOS TÉCNICOS Tecnología Contraste 1000:1 Resolución física 1280 x 720 (soportes 1920 x 1080) Fuente de luz Distancia de proyección 1,5 - 4m...
  • Page 60 FABRICANTE VEHNSGROUP GmbH Theatinerstraße 40-42 80333 München Deutschland www.vehnsgroup.com service@vehnsgroup.com MADE IN CHINA Salvo modificaciones y errores. El fabricante no se hace responsable de los daños derivados de un uso incorrecto, inadecuado o incompatible del producto. © VEHNS GROUP GmbH Version 1.0 –...
