Proline Promass P 100

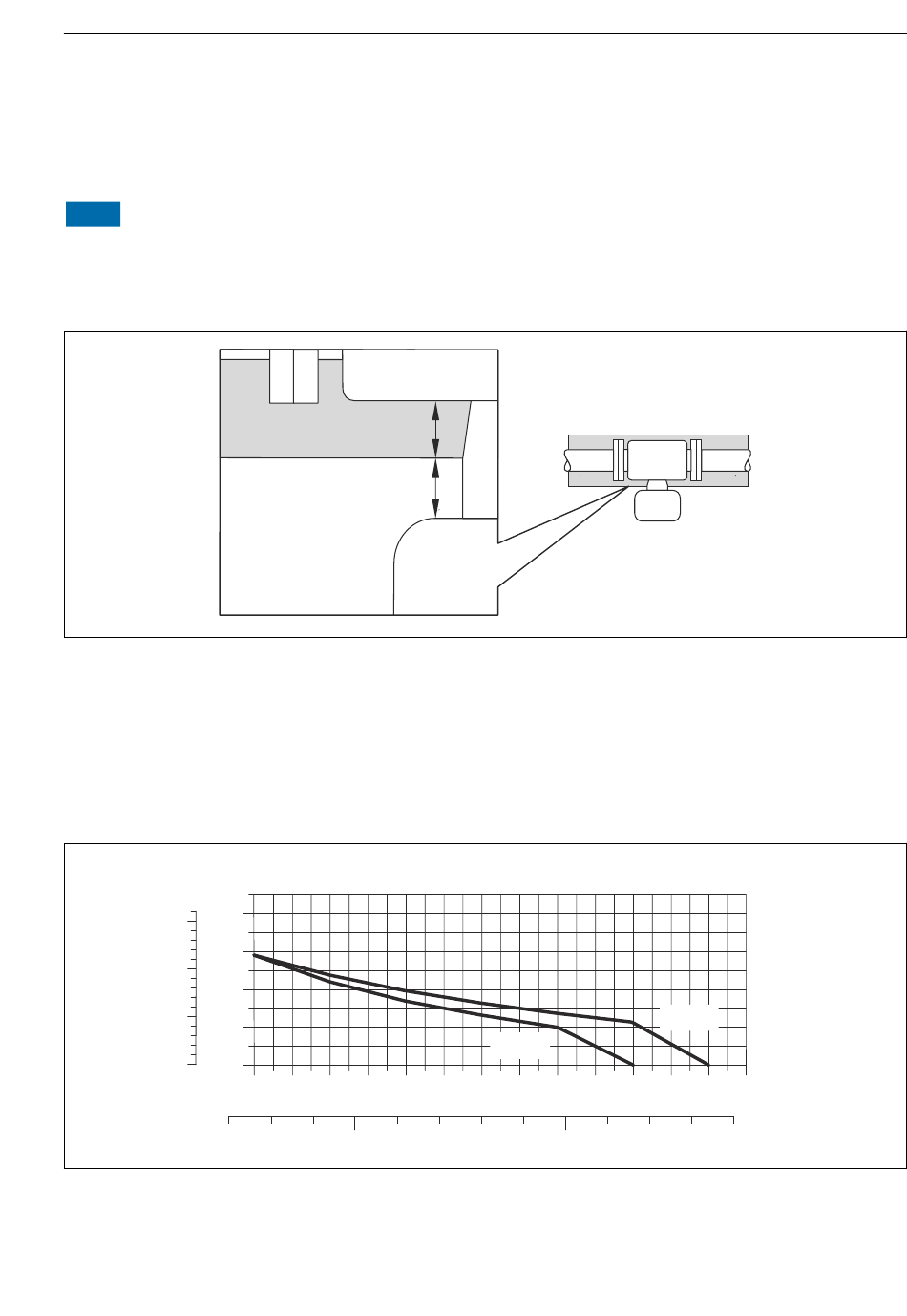

Isolation thermique
Pour certains produits, il est important que la chaleur de rayonnement du capteur vers le
transmetteur soit aussi faible que possible. Différents matériaux sont utilisables pour
l' i solation.
AVIS
Surchauffe de l'électronique de mesure par l'isolation thermique !
‣
Respecter la hauteur d' i solation maximale au niveau du col du transmetteur, afin que la tête
du transmetteur reste entièrement libre.
a Distance minimale avec l' i solation
t Epaisseur de l' i solation
L' é cart minimal entre le boîtier du transmetteur et l' i solation est de 10 mm (0,39 in), si bien
que la tête de transmetteur reste complètement dégagée.
Epaisseur de l'isolation pour la version sans tube d'extension
t
[in] [mm]
40
1.5
30
1.0
20
0.5
10
0 0
 5 Epaisseurs d' i solation recommandées en fonction de la température du produit et ambiante
Endress+Hauser
80 90 100
200
t
a
T
60 (140)
110 120
250
T
40 (104)
130 140
[°C]
[°F]
290
Montage
A0019919
T
m
A0023173
