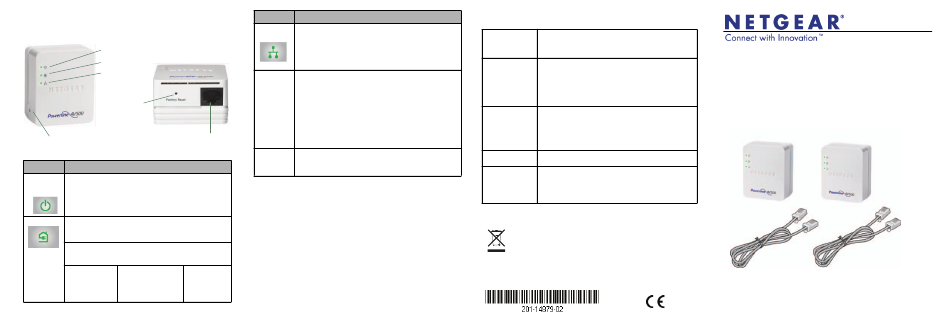

NETGEAR XAVB5201 Guide D'installation

Description des voyants et
des boutons
Voyant d'alimentation
Voyant CPL
Voyant Ethernet
Bouton de
réinitialisation
Bouton de sécurité
Port Ethernet
Elément Description
• Vert continu. L'adaptateur est sous tension.
Voyant
• Orange continu. L'adaptateur est en mode veille.
d'alimen-
tation
• Vert clignotant. Le processus d'appairage/de
sécurisation de l'adaptateur est en cours.
• Eteint. L'adaptateur est hors tension.
• Continu. L'adaptateur est connecté à un réseau CPL.
Voyant CPL
• Eteint. L'adaptateur n'a pas trouvé d'autres périphériques
CPL compatibles utilisant la même clé de chiffrement.
La fonction Pick A Plug vous permet de choisir la prise
électrique ayant le débit de connexion le plus important,
repérable par la couleur du voyant :
Vert : débit de Orange : débit de Rouge : débit
connexion > à connexion > à 50 et de connexion
80 Mbit/s < à 80 Mbit/s (très < à 50 Mbit/s
(excellente bonne connexion) (bonne
connexion) connexion)
Elément Description
Voyant • Continu. Le port Ethernet est connecté.
Ethernet • Eteint. Aucune connexion Ethernet disponible.
Bouton de Après avoir branché votre nouvel adaptateur, appuyez
sur le bouton de sécurité pendant 2 secondes, puis
sécurité
appuyez sur le bouton de sécurité de l'un des autres
adaptateurs du réseau existant pendant 2 secondes. Vous
devez appuyer sur les deux boutons dans un délai de
2 minutes.
Remarque : le bouton de sécurité ne fonctionne pas en
mode économie d'énergie (voir « Le voyant d'alimentation
est orange » dans le tableau Dépannage ci-dessous).
Appuyez sur le bouton de réinitialisation pendant
Bouton de
réinitialisa- 1 seconde pour rétablir les paramètres par défaut de
tion l'adaptateur CPL.
Avertissement : avant d'appuyer sur le bouton de sécurité,
attendez que l'installation de l'adaptateur CPL soit terminée et
que les adaptateurs communiquent entre eux (voyant CPL
clignotant). En appuyant trop tôt sur ce bouton, vous risquez de
désactiver temporairement la communication CPL. Le cas
échéant, appuyez sur le bouton de réinitialisation pour rétablir
les paramètres par défaut de l'adaptateur CPL.
Dépannage
Le voyant Assurez-vous que la prise électrique est bien sous tension et que
d'alimentation est les périphériques CPL ne sont pas branchés à une rallonge
éteint électrique, un bloc multiprise ou un dispositif de protection contre
les surtensions.
Le voyant Le mode économie d'énergie est activé lorsque le voyant Ethernet
d'alimentation est est éteint. Il est également activé lorsque :
orange • le câble Ethernet est débranché ;
• le périphérique connecté via le câble Ethernet est éteint ;
• l'adaptateur est inactif pendant 10 minutes.
Le retour au mode normal s'effectue dans un délai de 2 secondes,
après la mise à jour du lien Ethernet.
Le voyant CPL est • Si vous avez configuré la sécurité du réseau, assurez-vous que
éteint tous les périphériques CPL utilisent la même clé de chiffrement.
Consultez le Manuel de l'utilisateur pour en savoir plus.
• Appuyez sur le bouton de réinitialisation pendant
1 seconde pour rétablir les paramètres par défaut de
l'adaptateur CPL.
Le voyant CPL est Rapprochez le périphérique CPL.
orange ou rouge
Le voyant Ethernet • Assurez-vous que les câbles Ethernet sont branchés aux
est éteint périphériques et fonctionnent correctement.
• Appuyez sur le bouton de réinitialisation pendant
1 seconde pour rétablir les paramètres par défaut de
l'adaptateur CPL.
Pour utilisation en intérieur uniquement, dans tous les pays de l'Union
européenne et la Suisse.
Ce symbole a été apposé conformément à la directive européenne 2002/96
sur la mise au rebut des équipements électriques et électroniques (directive
WEEE - Waste Electrical and Electronic Equipment). En cas de mise au rebut
de ce produit dans un Etat membre de l'Union européenne, il doit être traité et
recyclé conformément à cette directive.
NETGEAR, le logo NETGEAR et Connect with Innovation sont des marques commerciales
et/ou des marques déposées de NETGEAR, Inc. aux Etats-Unis et/ou dans d'autres pays.
Ces informations sont susceptibles d'être modifiées sans préavis. Les autres marques ou
noms de produits sont des marques commerciales ou des marques déposées de leurs
détenteurs respectifs. ©2012 par NETGEAR, Inc. Tous droits réservés.

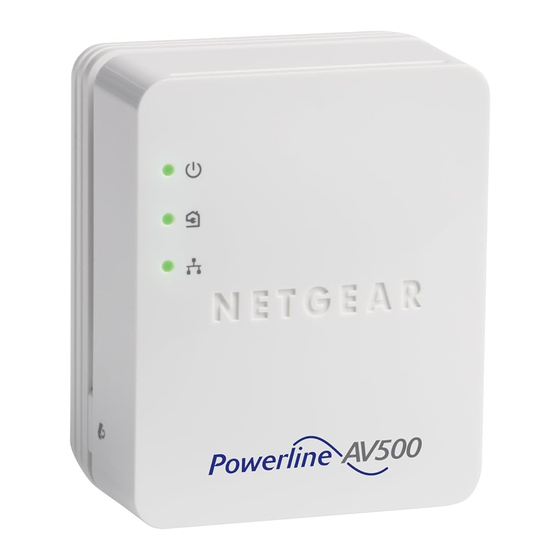

Adaptateur CPL 500 Mbit/s
