Avidsen ORANE CONNECT Guide Rapide

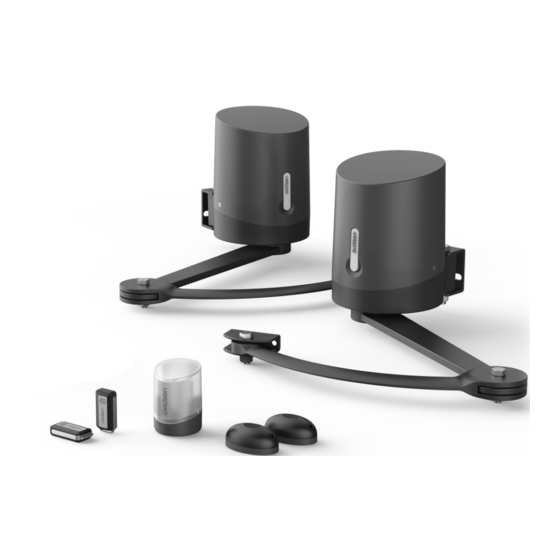

ORANE CONNECT
MOTORISATION CONNECTÉE
FR
À BRAS ARTICULÉS
V6
Pour portail à 2 battants
Ref. 114202
Nous vous remercions d'avoir acheté une motorisation de portail AVIDSEN.
Ce document est un guide de démarrage rapide donnant les principales étapes de l'installation ainsi que le matériel nécessaire. Pour effectuer
l'installation, veuillez télécharger le manuel d'installation à l'adresse suivante
Mise en garde : Les instructions de sécurité et les instructions d'installation sont dans le manuel d'installation. Suivre toutes ces instructions car une
installation incorrecte peut entrainer des blessures graves.
1. DESCRIPTION
1 2
x 1 x 1
9 10 11 12 13
x 4 x 2 x 4 x 4
1
Moteur principal avec carte électronique
2
Moteur secondaire
3
Télécommande
4
Feu clignotant et sa visserie
5
Bras arrière
6
Bras avant
2. MATÉRIEL NÉCESSAIRE (NON FOURNI)
L'outillage et la visserie nécessaires à l'installation doivent être en bon état et conformes aux normes de sécurité en vigueur.
3 4
x 2
14 15 16 17
x 4 x 6 x 4 x 4
7
Equerre de fixation pilier
8
Patte de fixation portail
9
Vis M12 – L40
10
Vis M8 – L25
11
Vis M10 – L90
12
Vis M8 CHC – L30
1 tounevis plat
1 perceuse 1 tounevis cruciforme
Feu clignotant Moteur
3m de câble 8m de câble
2 x 0,5mm 2 x 1,5mm
2 2
www.avidsen.com
4 4 5
x 1 x 2 x 2
18 20 21
x 4 x 4 x 6 x 1
19
x 2
13
Rondelle M8
14
Rondelle ressort M8
15
Ecrou frein M12
16
Ecrou M10
17
Rondelle ressort M10
18
Rondelle M10
1 crayon 1 clé plate de 13
1 niveau à bulles
1 mètre
fixation des pattes
Photocellules
sur le portail :
Choisir un système
vis/ écrous adapté à
l'épaisseur du portail.
10m de câble Il y a 4 points de
fixation
4 x 6/10
6
x 2 x 2
21 21 21
x 6 x 6 x 4
19
Rondelle M8 oversized
20
Broche de fixation M10 - L120
21
Photocellules et visserie
22
Clé Allen
23
Rondelle M12
24
Module connecté et ses accessoires
1 clé à pipe de 19
et 1 clé à pipe de 13
fixation des
moteurs
sur les piliers
7 8
x 2 x 2
22 23
x 1 x 4
24
x 1
