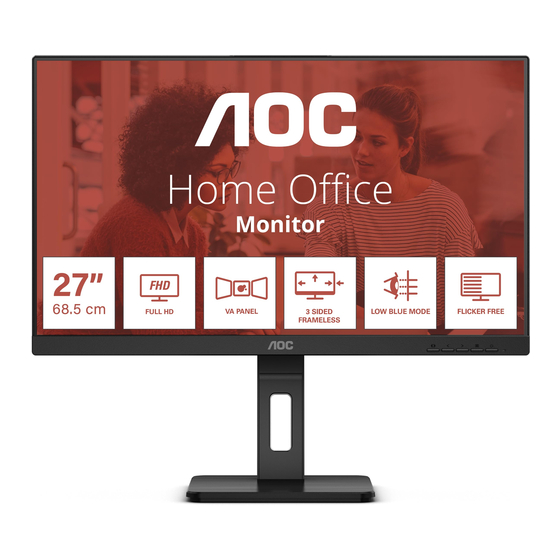

- Page 1 LCD Manuel d’utilisation du 27E3QAF www.aoc.com ® ©2023 AOC. All Rights Reserved.
- Page 2 Sécurité ....................................1 Conventions nationales ............................. 1 Alimentation ................................2 Installation ................................. 3 Nettoyage .................................. 4 Autre ..................................5 Réglages ....................................6 Contenu de la boîte ..............................6 Configuration du support et de la base ........................7 Réglage de l’angle de visualisation ........................... 8 Connexion du moniteur .............................
- Page 3 Sécurité Conventions nationales Les sous-parties suivantes décrivent les différentes conventions de notation utilisées dans ce document. Remarques, Avertissements et Mises en garde Partout dans ce guide, les blocs de texte peuvent être accompagnés d’une icône et du texte en gras ou en italique. Ces blocs présentent des remarques, des avertissements et des mises en garde, et ils sont utilisés de la manière suivante : REMARQUE : Une REMARQUE indique des informations importantes qui vous aident à...
- Page 4 Alimentation Le moniteur ne doit être utilisé qu’avec le type d’alimentation indiqué sur l’étiquette. Si vous n’êtes pas sûr du type d’alimentation électrique fourni dans votre maison, consultez votre revendeur ou la société locale d’électricité. Débranchez l’appareil en cas d’orage ou lorsqu’il ne doit pas être utilisé pendant une longue période. Ceci protégera le moniteur contre les dommages liés aux surtensions.
- Page 5 Installation N’installez pas ce moniteur sur un chariot, un tripode, un établi ou une table si ceux-ci ne sont pas parfaitement stables. En cas de chute du moniteur, il risquerait de blesser quelqu’un ou d’être sérieusement endommagé. Utilisez seulement un chariot, un établi, un tripode ou une table qui a été recommandé par le fabricant ou qui est vendu avec l’appareil.
- Page 6 Nettoyage Nettoyez régulièrement le boîtier avec un chiffon doux humide et de l’eau. Pour le nettoyage, utilisez un chiffon doux en coton ou en microfibre. Le chiffon doit être humide et presque sec, ne laissez pas du liquide pénétrer dans le boîtier. Débranchez le cordon d’alimentation avant de nettoyer l’appareil.
- Page 7 Autre S’il y a une odeur bizarre, des bruits ou de la fumée venant de l’appareil, débranchez IMMÉDIATEMENT le cordon d’alimentation et contactez un Centre de service. Assurez-vous que les trous de ventilation ne sont pas obstrués par une table ou un rideau. Ne pas soumettre le moniteur LCD à...
- Page 8 Warranty card Stand Base Audio Cable DP Cable HDMI Cable D-SUB Cable Power Cable Tous les câbles de signal ne sont pas fournis pour tous les pays et territoires. Vérifiez auprès de votre revendeur local ou un bureau local de AOC.
- Page 9 Configuration du support et de la base Veuillez installer ou retirer la base en suivant les étapes suivantes. Réglage : Retirer :...
- Page 10 Réglage de l’angle de visualisation Pour une vision optimale il est recommandé d’avoir une vision de face sur le moniteur, ensuite réglez l’angle du moniteur à votre convenance. Tenez le support de manière à ce que vous ne fassiez pas basculer le moniteur lorsque vous changez l’angle . Vous pouvez régler le moniteur de la manière décrite ci-dessous : REMARQUE : Ne touchez pas l’écran LCD lorsque vous changez l’angle.
- Page 11 Connexion du moniteur Connexions des câbles à l’arrière du moniteur : 1. Alimentation 2. DP 3. HDMI 4. D-Sub 5. Sortie casque 6. Entrée ligne audio Connexion à un PC 1. Branchez fermement le cordon d'alimentation à l'arrière de l'écran. 2.
- Page 12 Remarque: Les trous de vis de montage VESA ne sont pas disponibles sur tous les modèles, veuillez vérifier auprès de votre revendeur ou du département officiel de AOC. 0° 90°...
- Page 13 Fonction Adaptive-Sync 1. La Fonction Adaptive-Sync fonctionne avec DP/HDMI 2. Cartes graphiques compatibles : La liste conseillée se trouve ci-dessous, elle peut également être consultée en visitant www.AMD.com Cartes graphiques • Radeon™ RX Vega series • Radeon™ RX 500 series •...
- Page 14 Réglage Touches de raccourci Source/Auto/Quitter Clear Vision/< Volume/> Menu / Entrer Alimentation Menu / Entrer Appuyez pour afficher le menu OSD ou confirmer la sélection. Alimentation Appuyez sur le bouton Marche pour allumer/éteindre le moniteur. Volume Lorsqu’aucun menu n’est affiché, appuyez sur le bouton Volume pour activer la barre de réglage de volume, puis appuyez sur <ou>pour ajuster le volume (uniquement pour les modèles avec haut-parleurs).
- Page 15 Clear Vision 1.Lorsque le menu OSD est fermé, appuyez sur le bouton «< » pour activer Clear Vision. 2.Utilisez les boutons «< » ou «> » pour sélectionner entre les réglages Faible, Moyen, Fort ou Éteint. Le réglage par défaut est toujours « off » (Éteint). 3.Appuyez et maintenez la touche «<...
- Page 16 OSD Setting (Réglages d’OSD) Instructions simples et basiques sur les touches de contrôle Luminance Image Setup Color Setup Picture Boost OSD Setup Game Setting Extra Exit Contrast Gamma Gamma 1 Brightness Eco mode Standard HDR Mode 1). Appuyez sur le bouton MENU pour activer la fenêtre d’affichage à...
- Page 17 Luminance (Luminosité) Luminance Image Setup Color Setup Picture Boost OSD Setup Game Setting Extra Exit Contrast Gamma Gamma 1 Brightness Eco mode Standard HDR Mode Contrast 0-100 Contraste du registre numérique. (Contraste) Brightness 0-100 Réglage du rétroéclairage (Luminosité) Standard Mode Standard Text Mode Text Internet...
- Page 18 Image Setup (Config. D’image) Color Setup Picture Boost OSD Setup Game Setting Extra Exit Image Setup Luminance Clock H. Position Phase V. Position Sharpness Clock Régler l’horloge de l’image pour réduire les parasites 0-100 (Horloge) sur les lignes verticales. Phase Régler la phase de l’image pour réduire les parasites 0-100 (Mise Au Point)
- Page 19 Color Setup (Configuration des couleurs) Color Setup Picture Boost OSD Setup Game Setting Extra Exit Luminance Image Setup DCB Mode Color Temp. Warm Green Color Gamut Panel native DCB Demo Blue LowBlue Mode Utiliser la température des couleurs Chaud de Warm (Chaud) EEPROM.
- Page 20 Picture Boost (Amélior. Image) OSD Setup Extra Exit Luminance Image Setup Picture Boost Game Setting Color Setup Bright Frame Brightness H. Position Frame Size Contrast V. Position Bright Frame marche ou arrêt Désactiver ou activer Image brillante (Cadre Brillant) Frame Size 14-100 Régler la taille de l’image (Taille Cadre)
- Page 21 OSD Setup (Réglage OSD) Extra Exit Luminance Image Setup OSD Setup Game Setting Color Setup Picture Boost Language English H. Position Transparence V. Position Timeout Break Reminder DP Capability Language (Langue) Choisir la langue OSD Timeout 5-120 Régler la durée du délai de l’OSD (Durée OSD) Si le contenu vidéo DP supporte DP1.2, veuillez DP Capability...
- Page 22 Game Setting (Réglage Jeu) Extra Exit Luminance Image Setup Picture Boost OSD Setup Game Setting Color Setup Game Mode Frame Counter Game Color Shadow Control Dial Point Overdrive Adaptive-Sync off (arrêt) Pas d’optimisation en mode Jeu. Pour jouer des jeux en FPS (first Person Shooters = tir à la première personne) Améliore les détails des niveaux de noir dans les thèmes noirs.
- Page 23 Extra Game Setting Extra Exit Luminance Image Setup Picture Boost OSD Setup Color Setup Input Select Auto Image Ratio Wide Resolution : 1920(H)X1080(V) Auto Config. DDC/CI H. Frequency : 67KHz Off Timer Reset V. Frequency : 60Hz Input Select Sélectionner la source d’entrée (Sélection Entrée) Auto Config.
- Page 24 Exit (Quitter) Picture Boost OSD Setup Luminance Image Setup Color Setup Game Setting Extra Exit Exit (Quitter) Quitter le menu OSD...
- Page 25 Voyant DEL État Couleur DEL Mode Pleine puissance Blanc Mode Actif-Arrêt Orange...
- Page 26 Appuyez sur la touche de raccourci (AUTO). Veuillez vous référer aux informations sur les règlementations et les services qui se trouvent dans le manuel sur le CD ou qui sont disponibles sur www.aoc.com Réglementation et entretien (pour trouver le modèle que vous avez acheté dans votre pays et pour trouver les...
- Page 27 Spécifications Caractéristiques générales Nom du modèle 27E3QAF Système de fonctionnement Couleur TFT LCD Panneau Taille de l’image visible 68,6 cm diagonale Taille des pixels 0,3114mm(H) × 0,3114mm(V) Couleurs d’affichage 16,7M de couleurs Limites de balayage horizontal 30k-85kHz Taille d’écran horizontale...
- Page 28 Modes d’affichage préréglés FRÉQUENCE FRÉQUENCE VERTICALE STANDARD RÉSOLUTION HORIZONTALE (kHZ) (Hz) 640x480@60Hz 31.469 59.94 640x480@72Hz 37.861 72.809 640x480@75Hz 37.5 MAC MODES VGA 640x480@67Hz 66.667 IBM MODE 720x400@70Hz 31.469 70.087 800x600@56Hz 35.156 56.25 800x600@60Hz 37.879 60.317 SVGA 800x600@72Hz 48.077 72.188 800x600@75Hz 46.875 MAC MODES SVGA 835x624@75Hz...
- Page 29 Assignations des broches Câble de signal d’affichage couleur à 15 broches Numéro Pin 15-pin côté du câble de signal Numéro Pin 15-pin côté du câble de signal Vidéo-Rouge Vidéo-Vert Masse Vidéo-Bleu N.C. N.C. Données DDC-Série Détection câble Sync H MASSE-R Sync V MASSE-V Horloge DDC-Série...
- Page 30 Câble de signal d’affichage couleur à 20 broches Broche No. Nom du signal Broche No. Nom du signal ML_Lane 3 (n) TERRE TERRE ML_Lane 0 (p) ML_Lane 3 (p) CONFIG1 ML_Lane 2 (n) CONFIG2 TERRE AUX_CH(p) ML_Lane 2 (p) TERRE ML_Lane 1 (n) AUX_CH(n) TERRE...
- Page 31 Plug & Play Fonctionnalité Plug & Play DDC2B Ce moniteur est possède les capacités VESA DDC2B conformément aux normes VESA DDC. Cela permet au moniteur d’informer le système hôte de son identité, et en fonction du niveau de DDC utilisé, de communiquer des informations supplémentaires concernant ses possibilités d’affichage.
