Instructions / Instructions De Montage / Instrucciones de montaje
R080AU

Publicité

loading

Manuels Connexes pour Fantini Rubinetti R080AU

Sommaire des Matières pour Fantini Rubinetti R080AU

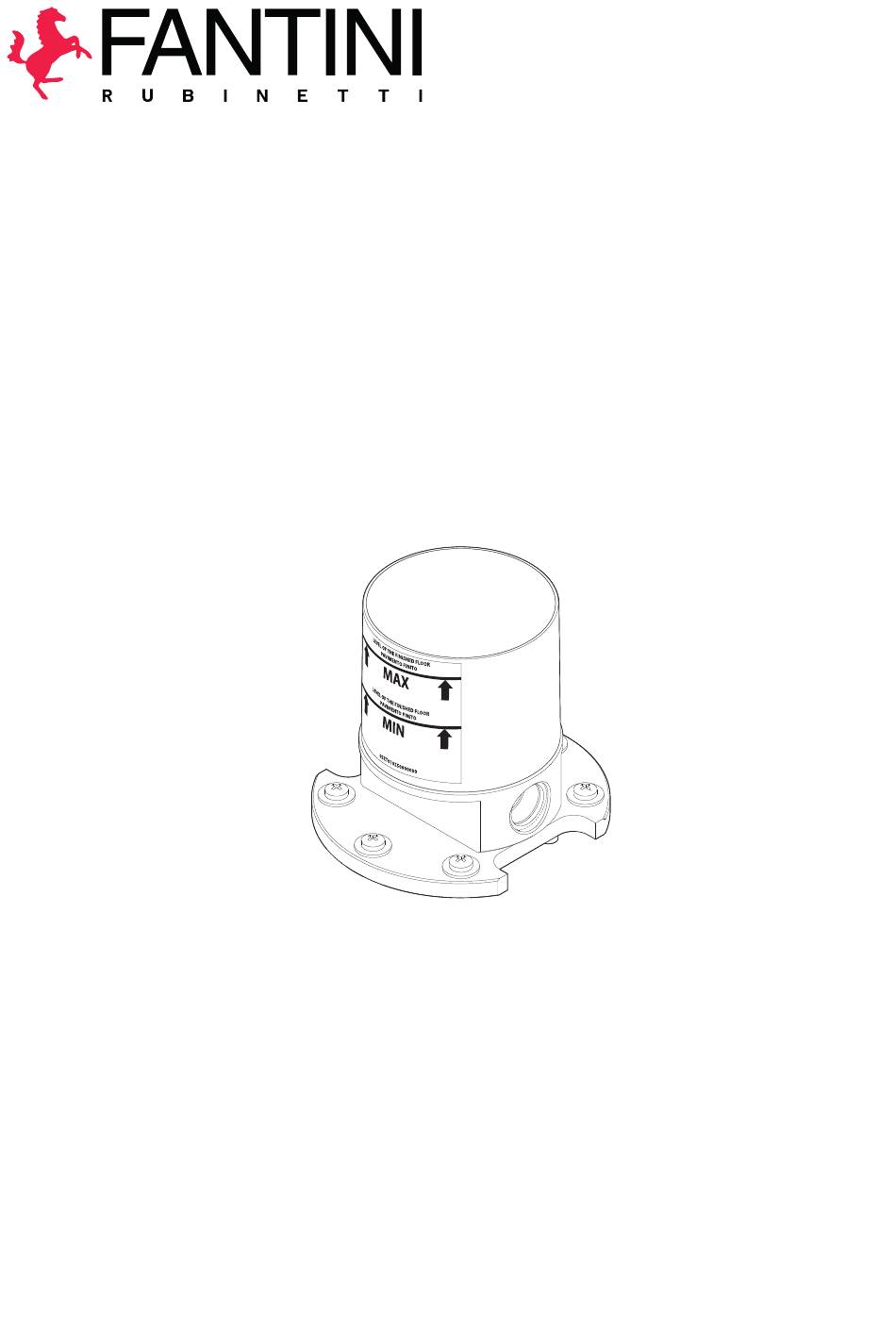

  • Page 1 Instructions / Instructions De Montage / Instrucciones de montaje R080AU...
  • Page 2 PRE- INSTALLATION PRÉ INSTALLATION PREINSTALACIÓN R080U Ø 3” MAX. MIN. Ø 4” IN HOT IN COLD NPT 1/2 " NPT 1/2 " [inches] These mixers can be used with high-pressure hot water accumulators or with instant water heaters. Ces mitigeurs peuvent être utilisés avec des accumulateurs d’ e au chaude à pression ou avec des chau e-eau instantanés. Estos monomandos pueden utilizarse con acumuladores de agua caliente a presión o con calentadores instantáneos.
  • Page 3 TECHNICAL DETAILS DONNÉES TECHNIQUES DATOS TÉCNICOS Minimum pressure Pression minimum Pression mínima 1 BAR Maximum pressure Pression maximum 10 BAR Pression máxima Reccomended working pressure Pression optimale de service Pression de trab. aconsejada 2-5 BAR Max. water temperature Température maximum 80°...
  • Page 4 INSTALLATION INSTALLATION INSTALACIÓN 30° max MAX. MAX. MIN. MIN. minimum depth / profondeur minimale maximum depth / profondeur maximale profundidad mínima profundidad máxima...
  • Page 5 INSTALLATION INSTALLATION INSTALACIÓN MAX. MIN.
  • Page 6 INSTALLATION INSTALLATION INSTALACIÓN...
  • Page 7 INSTALLATION INSTALLATION INSTALACIÓN 1/2” 1/2”...
  • Page 8 INSTALLATION INSTALLATION INSTALACIÓN TEFLON...
  • Page 9 INSTALLATION INSTALLATION INSTALACIÓN INLET TEST ESSAI ENTRÉES PRUEBA DE LAS ENTRADAS MAX 10 Bar 5 Bar...
  • Page 10 INSTALLATION INSTALLATION INSTALACIÓN MAX. MAX. MIN. MIN. maximum depth / profondeur maximale minimum depth / profondeur minimale profundidad máxima profundidad mínima Plaster / Enduit / Enlucido...
  • Page 11 INSTALLATION INSTALLATION INSTALACIÓN Resina/ Bonding agent / Colle / Tile cladding / Cola Revestimiento 3” - 3” MAX. MIN.
  • Page 12 UTILISATION - USO On first use or following prolonged periods of inactivity, do not use the first half-litre of drinking water dispensed. Shut o the plumbing system in the event of a long absence. Check the water-tightness regularly. Lors de la première utilisation ou après une longue période de non utilisation, ne pas consommer le premier demi-litre d’eau potable qui sort du robinet.
  • Page 13 CLEANING NETTOYAGE LIMPIEZA Clean the surfaces using a soft cloth soaked in liquid soap diluted in water, then rinse and dry thoroughly. Never use detergents containing abrasive substances or containing muriatic acid, vinegar, ammonia, acetone, bleach, domestic acids, disinfectants in general or abrasive sponges. CAUTION! The use of products other than those recommended may damage the surfaces irreparably, in which case the manufacturer will not be held liable.
  • Page 16 Fratelli Fantini SpA via Buonarroti, 4 Pella (NO) Italia T +39 0322 918411 r.a. F +39 0322 969530 fantini@fantini.it www.fantini.it...
