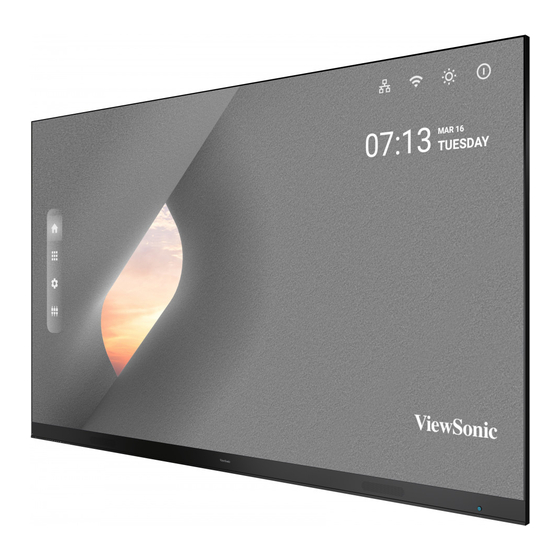

LDM135-151
All-in-one Direct View LED Display
Quick Start Guide
快速安装说明
快速入門指南
Guide de démarrage rapide
Schnellstartanleitung
Guía rápida de inicio
Hızlı Başlangıç Kılavuzu
Aan de slag
краткое руководство по началу работы

Publicité

loading

Manuels Connexes pour ViewSonic LDM135-151

Sommaire des Matières pour ViewSonic LDM135-151

  • Page 1 LDM135-151 All-in-one Direct View LED Display Quick Start Guide 快速安装说明 快速入門指南 Guide de démarrage rapide Schnellstartanleitung Guía rápida de inicio Hızlı Başlangıç Kılavuzu Aan de slag краткое руководство по началу работы...
  • Page 3 Sections total Middle, and one(1) Right. System Control Box 2 sides (Left and Right sides) LDM135-151 All-in-one Direct View LED Display Quick Start Guide 快速安装说明 快速入門指南 Guide de démarrage rapide Schnellstartanleitung Guía rápida de inicio Hızlı Başlangıç Kılavuzu Aan de slag Quick Start краткое...
  • Page 4 Item Quantity Note Hex Tool (Allen wrench) System Control Box Covers (Left, Middle, and Right sides) Wall Mounting Brackets Vacuum Suction Tool Anti-Static 2 pairs Gloves USB-A to USB-B Cable (5m) NOTE:  • This product is packed in an air transport box. •...
  • Page 5 Product Overview Front Panel RS232 HDMI HDMI HDMI AUDIO USB-B STAND-BY INPUT BRIGHTNESS Speaker Speaker I/O Control Panel Power Button and indicator Rear Panel...
  • Page 6 Introduction Before Installing Maintain an adequate air gap between the back of the display and any wall for proper ventilation. Ensure there is no direct airflow from air conditioning or heating vents blowing on the display. Avoid installing the display in places with high humidity. Due to high power usage, always use power cords specifically designed for this product.
  • Page 7 5. Install the Lower Wall Mount Brackets in the same manner as the Upper Wall Mount Brackets. The distance between the Upper and Lower Wall Mount Brackets is 64- 1/16" (1627.5 mm). NOTE:  You can also install the Upper Wall Mount 2.205 in Brackets, hang the screen, and then install the Lower Wall Mount Brackets for a more precise fit.
  • Page 8 Installing the Middle Cabinets 1. Ensure the Mounting Brackets on the rear of the three (3) Middle Cabinets are posi- tioned at the top and bottom mounting positions as shown below: 2. Carefully lift each Middle Cabinet up onto the Upper Wall Mount Brackets. 3.
  • Page 9 4. Push each Locking Bolt and lock each Hook with the hex tool to securely connect each cabinet together. It may be necessory to align the hole with an Allen wrench in order to engage the Locking Bolt. Push the Locking Bolt. Lock each Hook with the hex tool.
  • Page 10 5. Lift the remaining Middle Cabinet up onto the Upper Wall Mount Brackets, ensuring the Mounting Brackets sit securely on the Wall Mount Brackets. 6. Repeat Step 4, securing the cabinets together with each Locking Bolt and Hook.
  • Page 11 Installing the Left and Right Cabinet 1. Ensure the Mounting Brackets on the rear of the Left and Right Cabinet are positioned at the top and bottom mounting positions as shown below: 2. Carefully lift the Left and Right Cabinet up onto the Upper Wall Mount Brackets, en- suring the Mounting Brackets sit securely on the Wall Mount Brackets.
  • Page 12 4. Push each Locking Bolt and lock each Hook with the hex tool to securely connect the Left and Right Cabinets. It may be necessory to align the hole with an Allen wrench in order to engage the Locking Bolt. Push the Locking Bolt.
  • Page 13 Connecting the System Control Box 1. Carefully unfold the System Control Box panel. Ensure the main system control board is on the left. NOTE:  Use caution as the System Control Box panel is separated into two pieces with wires attached. 2.
  • Page 14 3. You can also reinstall the power cable for an attractive appearance, Loosen the three(3) PWM 4x6mm screws, pull the power cable out,thread the power cable throught the back hole and then fasten the screws tightly. Back hole for hidden power cable Three(3) PWM 4x6mm Screws Three(3) PWM 4x6mm Screws...
  • Page 15 4. Further secure the System Control Box to the Cabinets with the 20 provided M6x16mm screws. 5. Connect the Network and Power cables of the Cabinets to the System Control Box. NOTE:  There are five (5) Network and five (5) Power cables to connect. Network 1 Network 2 Network 3...
  • Page 16 Installing the LED Modules Install each LED Module onto the Cabinets, being sure to match the corresponding numbers on the Module to the Cabinet. Please wear Anti-Static Gloves before handling the LED modules. Ensure each Module is flush and that there is little to no gap between each. It may be necessory to gently tap the module to make it flush.
  • Page 17 Installing System Control Box Covers There are three (3) System Control Box Covers: Left, Middle, and Right. RS232 HDMI HDMI HDMI AUDIO USB-B STAND-BY INPUT BRIGHTNESS 1. Begin by installing the Right Cover onto the System Control Box. NOTE:  Ensure the Power Button cable is connected to the System Control Box Power cable before securing the Cover.
  • Page 18 3. Repeat the above steps for the Middle and Left Cover. RS232 HDMI HDMI HDMI AUDIO USB-B STAND-BY INPUT BRIGHTNESS 4. Your display is now ready to power on. RS232 HDMI HDMI HDMI AUDIO USB-B STAND-BY INPUT BRIGHTNESS LDM135-151_QSG_1a_ENG_20210115 Copyright © 2021 ViewSonic Corporation. All rights reserved.
  • Page 20 左側一 (1) 個、 共 5 個部分 中間三 (3) 個、 機櫃部分 右側一 (1) 個。 系統控制箱 2 側 （左右兩側） LDM135-151 All-in-one Direct View LED Display Quick Start Guide 快速安装说明 快速入門指南 Guide de démarrage rapide Schnellstartanleitung Guía rápida de inicio Hızlı Başlangıç Kılavuzu Aan de slag краткое...
  • Page 21 項目 數量 注意 六角工具 （內六角扳 手） 系統控制箱 護蓋 （左側、中 間、右側） 壁掛架 真空抽吸工具 2 對 防靜電手套 USB-A 轉 USB-B 纜線 (5m) 備註： • 本產品包裝在空運箱中。 • 由於尺寸和重量，建議由多人搬運。...
  • Page 22 產品概述 前面板 RS232 HDMI HDMI HDMI AUDIO USB-B STAND-BY INPUT BRIGHTNESS 喇叭 喇叭 I/O 控制面板 電源按鈕和 指示燈 後面板...
  • Page 23 介紹 安裝前 請在顯示器背面與任何牆壁之間，保留足夠的氣隙以確保適度通風。 確保沒有來自空調或暖氣通風口的直接氣流吹向顯示器。 避免將顯示器安裝在高濕度場所。 由於功耗高，請務必使用專為本產品而設計的電源線。 壁掛 安裝上下壁掛架 1422.4 1320.8 1117.6 914.4 711.2 304.8 101.6 25.4 50.8 50.8 1. 確保牆壁面積和大小適合安裝。 備註： 上壁掛架的離地高度不得小於 90.55"（2.3 公尺）。 2. 以 壁掛架 （上圖）為基準，至少標記八 (8) 個孔並預先鑽孔。 3. 使用隨附的螺絲（M6x50mm 膨脹螺絲用於石材；TA6x30mm 用於承重木材）安 裝第一個上 壁掛架 。 4. 重複步驟 2，確保第二個上 壁掛架 與第一個上架齊平。...
  • Page 24 5. 安裝下 壁掛架 ，方式與上 壁掛架 相同。上下 壁掛架 之間的距離為 64-1/16" (1627.5 mm)。 備註： 您也可以安裝上壁掛架，懸掛螢幕，然後安 2.205 in 裝下壁掛架以便更精準地安裝。 110.5 4.35 in 1.378 in 1627.5 64.075 in Display 確保牆壁可安全地支撐 297.62 lbs (135 kg)。 6. 安裝上下 壁掛架 後，安裝牆應如下所示：...
  • Page 25 安裝中間機櫃 1. 確保三 (3) 個中間機櫃後側的安裝架位於上下安裝位置，如下所示： 2. 小心地將各個 中間機櫃 抬到上 壁掛架 上。 3. 確保 安裝架 固定在 壁掛架 上，如下所示。 Display Wall Wall...
  • Page 26 4. 推入 鎖定螺栓 並用六角工具鎖緊 鉤子 ，將機櫃牢牢連接在一起。可能必須使用 內六角扳手對準孔洞，以接合鎖定螺栓。 推入 鎖定螺栓 。 用六角工具鎖緊 鉤子 。 備註： 每個機櫃之間有五 (5) 個鎖定螺栓和十 (10) 個鉤子。...
  • Page 27 5. 將中間機櫃向上抬至上壁掛架，並確保安裝架確實固定於壁掛架上。 6. 重複步驟4，使用每個鎖定螺栓與掛鉤固定機櫃。...
  • Page 28 安裝左右機櫃 1. 確保 左側 和 右側機櫃 後側的 安裝架 位於上下安裝位置，如下所示： 2. 小心地將 左側 和 右側機櫃 抬到上 壁掛架 上，確保 安裝架 固定在 壁掛架 上。 3. 調整 左側 或 右側機櫃 ，使其與 中間機櫃 無縫對齊。...
  • Page 29 4. 推入 鎖定螺栓 並用六角工具鎖緊 鉤子 ，將 左側 與 右側機櫃 牢牢連接。可能必須 使用內六角扳手對準孔洞，以接合鎖定螺栓。 推入 鎖定螺栓 。 用六角工具鎖緊 鉤子 。 備註： 每個機櫃之間有五 (5) 個 鎖定螺栓 和十 (10) 個 鉤子 。...
  • Page 30 連接系統控制箱 1. 小心地展開 系統控制箱 面板。確保主系統控制機板位於左側。 備註： 請小心，因為 系統控制箱 面板分成兩部分，已連接電線。 2. 將 機櫃 的孔對準 系統控制箱 以裝上。 系統控制機板...
  • Page 31 3. 您也可以重新安裝電源線以確保美觀，鬆開三 (3) 個 PWM 4x6mm 螺絲，拉出電 源線，將電源線穿過後孔，然後鎖緊螺絲。 隱藏式電源線的後孔 三 (3) 支 PWM 4x6mm 螺絲 三 (3) 支 PWM 4x6mm 螺絲 僅限由專業人員操作。...
  • Page 32 4. 使用 20 支隨附的M6x16mm 螺絲進一步將 系統控制箱 固定至 機櫃 。 5. 將 機櫃 的網路線和電源線連接至 系統控制箱 。 備註： 有五 (5) 條網路線和五 (5) 條電源線要連接。...
  • Page 33 安裝 LED 模組 將 LED 模組 安裝到 機櫃 上，務必使 模組 上的對應編號與 機櫃 相符。 處理 LED 模組前，請先戴上防靜電手套。 確保 模組 齊平，且彼此之間幾乎沒有間隙。可能必須輕敲模組，以使模組齊平。...
  • Page 34 安裝系統控制箱護蓋 有三 (3) 個系統控制箱護蓋：左側、中間、右側。 RS232 HDMI HDMI HDMI AUDIO USB-B STAND-BY INPUT BRIGHTNESS 1. 首先將 右側護蓋 安裝到 系統控制箱 上。 備註： 固定 護蓋 之前，請務必先將電源按鈕纜線，連接至 系統控制箱 電源線。 2. 連接電源按鈕纜線後，確保 右側護蓋 與 系統控制箱 正確對齊；然後用 12 支隨附 的 KM3x6mm 螺絲加以固定。 RS232 HDMI HDMI HDMI AUDIO USB-B STAND-BY...
  • Page 35 3. 對 中間 和 左側護蓋 重複上述步驟。 RS232 HDMI HDMI HDMI AUDIO USB-B STAND-BY INPUT BRIGHTNESS 4. 顯示器現在已可啟動。 RS232 HDMI HDMI HDMI AUDIO USB-B STAND-BY INPUT BRIGHTNESS LDM135-151_QSG_1a_TCH_20210120 版權所有 © 2021 ViewSonic Corporation。保留所有權利。...
  • Page 37 共有 ，中间三部分 机壳部分 5 部分 (3)，右侧一部 分 (1)。 系统控制盒 2 侧 （左侧和右 侧） LDM135-151 All-in-one Direct View LED Display Quick Start Guide 快速安装说明 快速入門指南 Guide de démarrage rapide Schnellstartanleitung Guía rápida de inicio Hızlı Başlangıç Kılavuzu Aan de slag 快速使用...
  • Page 38 项目 数量 注意 六角工具 （艾伦扳手） 系统控制盒 封盖 （左侧、 中间和右侧） 墙壁装配架 吸真空工具 2 副 防静电手套 USB-A连 USB-B电缆 (5m) 注： • 本产品包装在航空运输箱中。 • 由于尺寸和重量的原因，建议由两个或两人以上进行搬运。...
  • Page 39 产品概览 前面板 RS232 HDMI HDMI HDMI AUDIO USB-B STAND-BY INPUT BRIGHTNESS 扬声器 扬声器 I/O控制面板 电源按钮 和指示灯 后面板...
  • Page 40 简介 安装准备 在显示器背面与任何墙壁之间保持足够大的空气间隙，以确保适当通风。 避免将显示器安装在湿度高的位置。 确保空调或散热口吹出的气流不会直接吹向显示器。 由于功率消耗较大，请务必使用专为本产品设计的电源线。 壁装 安装上下墙壁装配架 1422.4 1320.8 1117.6 914.4 711.2 304.8 101.6 25.4 50.8 50.8 1. 确保墙壁面积和大小适合安装地点。 注： 上方墙壁装配架距地面的高度不得小于90.55"（2.3米）。 2. 以 墙壁装配架 （如上图所示）为基准，至少标记处八 (8) 个孔，并预先钻孔。 3. 用随附的螺丝安装第一个上方 墙壁装配架 （M6x50mm 膨胀螺丝用于砖石结构墙 壁，TA6x30mm 螺丝用于承重木质结构墙壁）。 4. 重复步骤 2，确保第二个上方 墙壁装配架 与第一个上方装配架对准。...
  • Page 41 5. 按照安装上方墙壁装配架的方式安装下方 墙壁装配架 。上方墙壁装配架与下方 墙壁装配架 之间的距离为 64-1/16" (1627.5 mm)。 注： 或者，安装上方墙壁装配架、挂起屏幕， 然后安装下方墙壁装配架，以便更准确地调试。 2.205 in 110.5 4.35 in 1.378 in 1627.5 64.075 in Display 确保墙壁可安全支撑 297.62 磅 （135 千克）的重量。 6. 安装上下 墙壁装配架 后，安装墙壁外观如图所示：...
  • Page 42 安装中间机壳 1. 确保三 (3) 各中间机壳后方的安装支架位于下图所示的上下安装位置： 2. 小心地将每个 中间 机壳提起并放在上方 墙壁装配架 上。 3. 确保 安装支架 稳定地放置在 墙壁装配架 上，如下图所示。 Display Wall Wall...
  • Page 43 4. 按压各个 锁紧螺栓 ，然后使用六角工具锁定每个 卡钩 ，使各个机壳牢固地连接 在一起。其中可能需要使用艾伦扳手将孔对齐使锁紧螺栓扣合。 按压 锁紧螺栓 。 使用六角工具锁定每个 卡钩 。 每个机壳对应有五 (5) 个锁紧螺栓和十 (10) 个卡钩。 注：...
  • Page 44 5. 抬起中间机壳的剩余部分，将其放置在上方墙壁装配架上，确保装配架牢固地 固定在墙壁装配架上。 6. 重复步骤4，将机壳与每个锁紧螺栓和挂钩固定在一起。...
  • Page 45 安装左机壳和右机壳 1. 确保 左侧 和 右侧机壳 后方的 安装支架 位于下图所示的上下安装位置： 2. 小心地提起 左侧 和 右侧机壳 并放置在 墙壁装配架 上，确保 安装支架 稳定地放置 在 墙壁装配架 上。 3. 调整 左侧 或 右侧机壳 ，使其无缝适配到 中间机壳 。...
  • Page 46 4. 按压各个 锁紧螺栓 ，然后使用六角工具锁定每个 卡钩 ，以连接 左侧 和 右侧机 壳 。其中可能需要使用艾伦扳手将孔对齐使锁紧螺栓扣合。 按压 锁紧螺栓 。 使用六角工具锁定每个 卡钩 。 每个机壳对应有五 (5) 个 锁紧螺栓 和十 (10) 个 卡钩 。 注：...
  • Page 47 连接系统控制盒 1. 将 系统控制盒 面板小心展开。确保主系统控制板位于左侧。 注意， 系统控制盒 面板分为两个部分并由导线相连。 注： 2. 将 机壳 上的孔与 系统控制盒 对齐。 系统控制板件...
  • Page 48 3. 为确保外型美观，还可重新安装电源线，拧松三 (3) 个 PWM 4x6mm 螺丝，拔出 电源线，将电源线穿过后盖孔，然后拧紧螺丝。 用于隐藏电源线的 后盖孔 三 (3) 个 PWM 4x6mm 螺丝 三 (3) 个 PWM 4x6mm 螺丝 仅可由专业人员操作。...
  • Page 49 4. 用随附的 20 个 M6x16mm 螺丝进一步将 系统控制盒 固定到 机壳 上。 5. 将 机壳 的网线和电源线连接至 系统控制盒 上。 其中网线和电源线各有五 (5) 根。 注：...
  • Page 50 安装LED模块 将各个 LED 模块 安装在 机壳 上，同时确保 模块 上的数字与 机壳 上的数字对应。 操作 LED 模块之前，请佩戴防静电手套。 确保各个 模块 齐平，每个模块之间基本无间隙或完全无间隙。其间可能需要轻轻敲 击模块使其与其他模块齐平。...
  • Page 51 安装系统控制盒封盖 系统控制盒封盖共有三 (3) 个：左侧、中间和右侧。 RS232 HDMI HDMI HDMI AUDIO USB-B STAND-BY INPUT BRIGHTNESS 1. 首先，将 右封盖 安装在 系统控制盒 上。 在固定 封盖 之前，务必将电源按钮线与 系统控制盒 电源线相连。 注： 2. 在连接电源按钮线之后，确保 右封盖 与 系统控制盒 正确对齐，然后使用附送的 12 个 KM3x6mm 螺丝将其固定。 RS232 HDMI HDMI HDMI AUDIO USB-B STAND-BY INPUT...
  • Page 52 3. 对 中间 封盖和 左封盖 重复上述操作步骤。 RS232 HDMI HDMI HDMI AUDIO USB-B STAND-BY INPUT BRIGHTNESS 4. 显示器现已准备好开机。 RS232 HDMI HDMI HDMI AUDIO USB-B STAND-BY INPUT BRIGHTNESS LDM135-151_QSG_1a_SCH_20210121 版权所有© 2021 ViewSonic Corpora�on。保留所有权利。...
  • Page 54 1 à boîtier total droite. Boîtier de commande du système 2 côtés (Côtés gauche et droit) LDM135-151 All-in-one Direct View LED Display Quick Start Guide 快速安装说明 快速入門指南 Guide de démarrage rapide Schnellstartanleitung Guide de Guía rápida de inicio Hızlı Başlangıç Kılavuzu Aan de slag краткое...
  • Page 55 Élément Quantité Remarque Outil hexagonal (clé Allen) Couvercles du boîtier de commande du système (Côtés gauche, central et droit) Vis de montage mural Outil d’aspiration sous vide Gants 2 paires antistatiques Câble USB-A vers USB-B (5 m) REMARQUE : • Ce produit est emballé dans une boîte de transport aérien. •...
  • Page 56 Présentation du produit Panneau frontal RS232 HDMI HDMI HDMI AUDIO USB-B STAND-BY INPUT BRIGHTNESS Haut-parleur Haut-parleur Panneau de Bouton d’alimentation commande E/S et témoin Panneau arrière...
  • Page 57 Introduction Avant l'installation Maintenez un espace d'air suffisant entre l'arrière de l'écran et le mur pour une bonne ventilation. Veillez à ce qu'aucun flux d'air direct provenant des bouches de climatisation ou de chauffage ne soit dirigée vers l'écran. Évitez d'installer l'écran dans des endroits où l'humidité est élevée. En raison de la forte consommation électrique, utilisez toujours des cordons d'alimentation spécialement conçus pour ce produit.
  • Page 58 5. Installez les supports muraux inférieurs de la même manière que les supports muraux supérieurs. La distance entre les supports muraux supérieur et inférieur est de 1627,5 mm. REMARQUE : Vous pouvez également installer 2.205 in les supports muraux supérieurs, suspendre l'écran, puis installer les 110.5 supports muraux inférieurs pour un...
  • Page 59 Installation des boîtiers centraux 1. Assurez-vous que les supports de montage à l'arrière des 3 boîtiers centraux sont placés aux positions de montage supérieure et inférieure comme indiqué ci-dessous : 2. Soulevez prudemment chaque boîtier central pour le placer sur les supports muraux supérieurs.
  • Page 60 4. Poussez chaque boulon de verrouillage et verrouillez chaque crochet avec l’outil hexagonal pour solidariser fermement les boîtiers. Il peut être nécessaire d'aligner le trou avec une clé Allen afin d'engager le boulon de verrouillage. Poussez le boulon de verrouillage. Verrouillez chaque crochet avec l’outil hexagonal.
  • Page 61 Installation du boîtier gauche et du boîtier droit 1. Assurez-vous que les supports de montage à l’arrière du boîtier gauche et du boîtier droit sont placés aux positions de montage supérieures et inférieures comme indiqué ci-dessous : 2. Soulevez prudemment le boîtier gauche et le boîtier droit pour les placer sur les supports muraux supérieurs, en vous assurant que les supports de montage tiennent bien sur les supports muraux.
  • Page 62 4. Poussez chaque boulon de verrouillage et verrouillez chaque crochet avec l’outil hexagonal pour solidariser fermement les boîtiers gauche et droit. Il peut être nécessaire d'aligner le trou avec une clé Allen afin d'engager le boulon de verrouillage. Poussez le boulon de verrouillage.
  • Page 63 5. Soulevez le boîtier central restant sur les supports de la fixation murale supérieure, en vous assurant que les supports de montage sont bien installés sur les supports de la fixation murale. 6. Répétez l’étape 4, en fixant les boîtiers ensemble avec chaque boulon de verrouillage et chaque crochet.
  • Page 64 Connexion du boîtier de commande du système 1. Dépliez soigneusement le panneau du boîtier de commande du système. Assurez-vous que la carte de contrôle du système principal est sur la gauche. REMARQUE : Faites preuve de prudence lorsque le boîtier de commande du système est séparé...
  • Page 65 3. Vous pouvez également réinstaller le câble d'alimentation pour lui donner une apparence attrayante. Desserrez les trois (3) vis PWM 4x6mm, tirez le câble d'alimentation, faites passer le câble d'alimentation par le trou arrière, puis fixez les vis fermement. Trou arrière pour câble électrique caché...
  • Page 66 4. Fixez ensuite le boîtier de commande du système aux boîtiers avec les 20 vis M6x16mm fournies. 5. Raccordez les câbles réseau et d’alimentation des boîtiers au boîtier de commande du système. REMARQUE : Il y a 5 câbles de réseau et 5 câbles d'alimentation à connecter. Réseau 1 Réseau 2 Réseau 3...
  • Page 67 Installation des modules LED Installez chaque module LED sur les boîtiers, en vous assurant de faire correspondre les numéros du module avec ceux du boîtier. Veuillez porter des gants antistatiques avant d’installer les modules LED. Assurez-vous que chaque module est affleurant et qu’il n’y a peu voire pas d’espace entre eux.
  • Page 68 Installation des couvercles du boîtier de commande du système Il y a trois (3) couvercles du boîtier de commande du système : Gauche, Central et Droit. RS232 HDMI HDMI HDMI AUDIO USB-B STAND-BY INPUT BRIGHTNESS 1. Commencez par installer le couvercle droit sur le boîtier de commande du système. REMARQUE : Assurez-vous que le câble du bouton d’alimentation est raccordé...
  • Page 69 3. Répétez les étapes ci-dessus pour le couvercle central et le couvercle gauche. RS232 HDMI HDMI HDMI AUDIO USB-B STAND-BY INPUT BRIGHTNESS 4. Votre écran est maintenant prêt à s'allumer. RS232 HDMI HDMI HDMI AUDIO USB-B STAND-BY INPUT BRIGHTNESS LDM135-151_QSG_1a_FRN_20210121 Copyright © 2021 ViewSonic Corporation. Tous droits réservés.
  • Page 71 Gehäuseabschnitte Abschnitte der Mitte und insgesamt 1 rechts. Systemsteuerbox (Linke und rechte 2 Seiten Seite) LDM135-151 All-in-one Direct View LED Display Quick Start Guide 快速安装说明 快速入門指南 Guide de démarrage rapide Schnellstartanleitung Guía rápida de inicio Hızlı Başlangıç Kılavuzu Aan de slag краткое...
  • Page 72 Element Menge Hinweis Sechskantschlüssel (Inbusschlüssel) Abdeckungen der Systemsteuerbox (Linke, mittlere und rechte Seite) Wandmontage- halterungen Vakuum- saugwerkzeug Antistatikhandschuhe 2 Paar USB-A-zu-USB-B- Kabel (5 m) Hinweis:  • Dieses Produkt ist in einer Flugtransportbox verpackt. • Aufgrund von Größe und Gewicht sollte es von zwei oder mehr Personen transportiert werden.
  • Page 73 Übersicht Frontblende RS232 HDMI HDMI HDMI AUDIO USB-B STAND-BY INPUT BRIGHTNESS Lautsprecher Lautsprecher I/O-Steuerblende Ein-/Austaste und Betriebsanzeige Rückwand...
  • Page 74 Einleitung Vor der Installation Halten Sie für eine angemessene Belüftung einen ausreichenden Abstand zwischen der Rückseite des Displays und jeglichen Wänden ein. Stellen Sie sicher, dass Klimaanlagen oder Heizgitter nicht direkt auf das Display gerichtet sind. Installieren Sie das Display nicht an sehr feuchten Orten. ufgrund des hohen Strombedarfs dürfen Sie nur speziell für dieses Produkt entwickelte Netzkabel verwenden.
  • Page 75 5. Installieren Sie die unteren Wandhalterungen ebenso wie die oberen Wandhalterungen. Der Abstand zwischen oberen und unteren Wandhalterungen beträgt 1627,5 mm. Hinweis:  Sie können auch die oberen 2.205 in Wandhalterungen anbringen, den Bildschirm aufhängen und dann die 110.5 unteren Wandhalterungen installieren. 4.35 in Dies sorgt für eine präzisere Passform.
  • Page 76 Mittlere Gehäuse installieren 1. Vergewissern Sie sich, dass die Halterungen auf der Rückseite der 3 mittleren Gehäuse wie nachstehend abgebildet an den oberen und unteren Montagepositionen positioniert sind: 2. Heben Sie jedes mittlere Gehäuse vorsichtig bis zu den oberen Wandhalterungen.
  • Page 77 3. Vergewissern Sie sich, dass die Halterungen wie nachstehend gezeigt sicher auf den Wandhalterungen sitzen. Display Wall Wall 4. Drücken Sie jede Sperrschraube und verriegeln Sie jeden Haken mit dem Sechskantwerkzeug, damit die Schränke zuverlässig miteinander verbunden sind. Möglicherweise müssen Sie das Loch an einem Inbusschlüssel ausrichten, um die Sperrschraube festzuziehen.
  • Page 78 5. Heben Sie den verbleibenden mittleren Schrank auf die oberen Wandhalterungen. Achten Sie darauf, dass die Halterungen sicher an den Wandhalterungen sitzen. 6. Wiederholen Sie Schritt 4. Befestigen Sie die Schränke mit den jeweiligen Schrauben und Haken aneinander.
  • Page 79 Linkes und rechtes Gehäuse installieren 1. Vergewissern Sie sich, dass die Halterungen auf der Rückseite des linken und rechten Gehäuses wie nachstehend abgebildet an den oberen und unteren Montagepositionen positioniert sind: 2. Heben Sie das linke und rechte Gehäuse vorsichtig auf die oberen Wandhalterungen, wobei Sie darauf achten, dass die Halterungen sicher auf den Wandhalterungen sitzen.
  • Page 80 4. Drücken Sie jede Sperrschraube und verriegeln Sie jeden Haken mit dem Sechskantwerkzeug, damit linke und rechte Gehäuse zuverlässig verbunden sind. Möglicherweise müssen Sie das Loch an einem Inbusschlüssel ausrichten, um die Sperrschraube festzuziehen. Drücken Sie die Sperrschraube. Verriegeln Sie jeden Haken mit dem Sechskantwerkzeug.
  • Page 81 Systemsteuerbox verbinden 1. Klappen Sie vorsichtig den Bildschirm der Systemsteuerbox auf. Vergewissern Sie sich, dass sich die Hauptsystemplatine links befindet. Hinweis:  Seien Sie vorsichtig, da die Blende der Systemsteuerbox in zwei Teile mit angebrachten Drähte unterteilt ist. 2. Richten Sie die Löcher des Gehäuses zur Bestätigung an der Systemsteuerbox aus. Systemsteuertafel...
  • Page 82 3. Sie können auch das Netzkabel für ein ansprechenderes Aussehen neu installieren. Lösen Sie die drei (3) PWM-Schrauben (4 x 6 mm), ziehen Sie das Netzkabel heraus, führen Sie das Netzkabel durch die hintere Öffnung und ziehen Sie die Schrauben fest. Hintere Öffnung für verstecktes Netzkabel Drei (3) PWM-Schrauben (4 x 6 mm)
  • Page 83 4. Sichern Sie die Systemsteuerbox weiterhin an den Gehäusen; nutzen Sie dazu die 20 mitgeliefertenSchrauben (M6 x 16 mm). 5. Schließen Sie Netzwerk- und Stromkabel der Gehäuse an die Systemsteuerbox an. Hinweis:  Es gibt 5 Netzwerk- und 5 Stromkabel zum Anschließen. Netzwerk 1 Netzwerk 2 Netzwerk 3...
  • Page 84 LED-Module installieren Installieren Sie die jeweiligen LED-Module an den Gehäusen. Achten Sie darauf, die entsprechenden Zahlen an Modul und Gehäuse abzustimmen. Bitte ziehen Sie vor Handhabung der LED-Module Antistatikhandschuhe an. Achten Sie darauf, dass jedes Modul bündig sitzt und kein Abstand zwischen diesen besteht.
  • Page 85 Abdeckungen der Systemsteuerbox installieren Es gibt drei (3) Abdeckungen der Systemsteuerbox: Links, in der Mitte und rechts. RS232 HDMI HDMI HDMI AUDIO USB-B STAND-BY INPUT BRIGHTNESS 1. Beginnen Sie durch Installation der rechten Abdeckung an der Systemsteuerbox. Hinweis:  Vergewissern Sie sich, dass das Kabel der Ein-/Austaste mit dem Stromkabel der Systemsteuerbox verbunden ist, bevor Sie die Abdeckung befestigen.
  • Page 86 3. Wiederholen Sie die obigen Schritte bei der mittleren und linken Abdeckung. RS232 HDMI HDMI HDMI AUDIO USB-B STAND-BY INPUT BRIGHTNESS 4. Ihr Display kann nun eingeschaltet werden. RS232 HDMI HDMI HDMI AUDIO USB-B STAND-BY INPUT BRIGHTNESS LDM135-151_QSG_1a_DEU_20210121 Copyright © 2021 ViewSonic Corporation. Alle Rechte vorbehalten.
  • Page 88 Caja de control del sistema (Lados 2 lados izquierdo y derecho) LDM135-151 All-in-one Direct View LED Display Quick Start Guide 快速安装说明 快速入門指南 Guide de démarrage rapide Schnellstartanleitung Guía rápida de inicio Hızlı Başlangıç Kılavuzu Aan de slag Guía de inicio...
  • Page 89 Elemento Cantidad Nota Herramienta hexagonal (llave Allen) Cubiertas de la caja de control del sistema (Lados izquierdo, central y derecho) Soportes para instalación en pared Herramienta de succión al vacío Guantes 2 pares antiestáticos Cable USB-A a USB-B (5 m) NOTA: ...
  • Page 90 Descripción del producto Panel frontal RS232 HDMI HDMI HDMI AUDIO USB-B STAND-BY INPUT BRIGHTNESS Altavoz Altavoz Panel de Indicador control de y botón de alimentación Panel posterior...
  • Page 91 Introducción Antes de realizar la instalación Mantenga un espacio de aire apropiado entre la parte posterior de la pantalla y cualquier pared para conseguir una ventilación adecuada. Asegúrese de que no haya flujo de aire directo procedente del aire acondicionado o de las aperturas de calefacción dirigido a la pantalla.
  • Page 92 5. Instale los soportes para instalación en pared inferiores de la misma manera que los soportes para instalación en pared superiores. La distancia entre los soportes para instalación en pared superiores e inferiores es de 1627,5 mm (64-1/16"). NOTA:  También puede instalar los soportes para 2.205 in instalación en pared superiores, colgar la pantalla y, a continuación, instalar los...
  • Page 93 Instalar los armarios centrales 1. Asegúrese de que los soportes de instalación situados en la parte posterior de los 3 armarios centrales se encuentran colocados en las posiciones de instalación superior e inferior tal y como se muestra a continuación: 2.
  • Page 94 3. Asegúrese de que los soportes de instalación se asientan de forma segura en los soportes para instalación en pared tal y como se muestra a continuación. Display Wall Wall 4. Empuje cada tornillo de bloqueo y bloquee cada gancho con la llave Allen para conectar de forma segura cada armario junto.
  • Page 95 5. Levante el armario central restante hasta los soportes para instalación en pared superiores, asegurándose de que los soportes de instalación se asientan de forma segura en los soportes para instalación en pared. 6. Repita el paso 4 fijando los armarios juntos con cada gancho y tornillo de bloqueo.
  • Page 96 Instalar el armario izquierdo y derecho 1. Asegúrese de que los soportes de instalación situados en el armario izquierdo y derecho se encuentran colocados en las posiciones de instalación superior e inferior tal y como se muestra a continuación: 2. Levante con cuidado el armario izquierdo y derecho hasta los soportes para instalación en pared superiores, asegurándose de que los soportes de instalación se asientan de forma segura en los soportes para instalación en pared.
  • Page 97 4. Empuje cada tornillo de bloqueo y bloquee cada gancho con la llave Allen para conectar de forma segura los armarios izquierdo y derecho. Puede ser necesario alinear el orificio con una llave Allen para enganchar el tornillo de bloqueo. Empuje el tornillo de bloqueo.
  • Page 98 Conectar la caja de control del sistema 1. Despliegue con cuidado el panel de la caja de control del sistema. Asegúrese de que la tarjeta de la caja de control del sistema está la izquierda. NOTA:  Extreme las precauciones, ya que el panel de la caja de control del sistema se separará...
  • Page 99 3. También puede volver a instalar el cable de alimentación para proporcionar una apariencia atractiva. Afloje los tres (3) tornillos PWM de 4x6 mm, extraiga el cable de alimentación, páselo por el orificio posterior y luego apriete los tornillos firmemente. Orificio trasero para cable de alimentación oculto Tres (3) tornillos PWM de 4x6 mm...
  • Page 100 4. Asegure aún más la caja de control del sistema a los armarios con los 16 tornillos proporcionados (M6x16 mm) 5. Conecte los cables de red y alimentación de los armarios a la caja de control del sistema. NOTA:  Hay 5 cables de red y 5 cables de alimentación para conectar. Red 1 Red 2 Red 3...
  • Page 101 Instalar los módulos de LED Instale cada módulo de LED en los armarios, asegurándose de que coincidan los números correspondientes del módulo y del armario. Póngase unos guantes antiestéticos antes de manipular los módulos de LED. Asegúrese de que los módulos están alineados entre sí y que apenas hay separación entre cada uno de ellos.
  • Page 102 Instalar las cubiertas de la caja de control del sistema Hay tres (3) cubiertas de caja de control del sistema: Izquierda, central y derecha. RS232 HDMI HDMI HDMI AUDIO USB-B STAND-BY INPUT BRIGHTNESS 1. Comience instalando la cubierta derecha en la caja de control del sistema. NOTA: ...
  • Page 103 3. Pepita los pasos anteriores para la cubierta central e izquierda. RS232 HDMI HDMI HDMI AUDIO USB-B STAND-BY INPUT BRIGHTNESS 4. Su pantalla ahora está lista para encenderse. RS232 HDMI HDMI HDMI AUDIO USB-B STAND-BY INPUT BRIGHTNESS LDM135-151_QSG_1a_ESP_20210121 Copyright © 2021 ViewSonic Corporation. Reservados todos los derechos.
