Notice de montage et Mode d'emploi du barbecue
Illustrations non à l'échelle.
Les specifications sont susceptibles
d'être modifiées sans préavis.
AVERTISSEMENT
charbon de bois Outback
Ne pas utiliser dans des locaux fermés ! Non prévu pour un usage
commercial.
Consulter la notice avant l'utilisation. Le non respect des
instructions peut entraîner des accidents mortels, des blessures
corporelles graves et / ou des dégâts matériels.
ATTENTION ! Ne pas utiliser d'alcool ou d'essence pour allumer ou
réactiver le feu ! Utiliser uniquement des allume-feu conformes à
l'EN 1860-3 !
ATTENTION ! Ce barbecue va devenir très chaud. Ne pas le déplacer
pendant son utilisation.
ATTENTION ! Ne pas laisser le barbecue à la portée des enfants et
des animaux domestiques.
Toute modification de cet appareil, mauvais usage ou manquement
aux instructions risque d'être dangereux et annulerait la garantie.
Ceci n'affecte en rien vos droits statutaires.
Conservez ce guide pour référence ultérieure.
Pour le contrôle des feux de graisses merci de vous reporter à la
section « MODE D'EMPLOI » de ce manuel.
N'utilisez pas ce barbecue dans un espace fermé et/ou habité
comme par exemple une maison, une tente, une caravane, un
camping-car, un bateau.... Danger de mort par empoisonnement au
Monoxyde de Carbone.
®

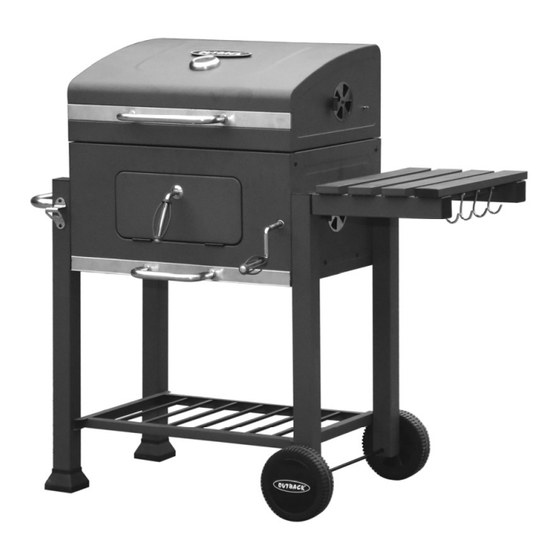

Orion
TRC100
Publicité
Table des Matières
Manuels Connexes pour Outback Orion
Sommaire des Matières pour Outback Orion
- Page 1 Notice de montage et Mode d’emploi du barbecue ® charbon de bois Outback Orion TRC100 Illustrations non à l’échelle. Les specifications sont susceptibles d’être modifiées sans préavis. Ne pas utiliser dans des locaux fermés ! Non prévu pour un usage commercial.
-
Page 2: Liste Des Pièces Détachées
Les spécifications sont susceptibles de changer sans préavis. Les quantités varient en fonction du modèle. Pour plus de détails sur les vis, vous reporter au diagramme « VISSERIE ». CODE PIECES CHARBON DE BOIS OUTBACK® ORION Capot Logo Outback®... - Page 3 Liste des pièces détachées Les spécifications sont susceptibles de changer sans préavis. Les quantités varient en fonction du modèle. Pour plus de détails sur les vis, vous reporter au diagramme « VISSERIE ».
- Page 4 Visserie Les spécifications sont susceptibles de changer sans préavis. CODE PIECES ILLUSTRATIONS Boulon M6x10 Boulon M6x35 Boulon M6x45 Boulon M6x70 Boulon M5x16 Boulon M5x28 M6 Boulon demi-filetage Ecrou M6 Ecrou M10 Axe de charnière Goupille Rondelle Rondelle-ressort M5x28 Boulon demi-filetage...
-
Page 5: Montage
Montage IMPORTANT! OUTILS NECESSAIRES AU MONTAGE: Tournevis cruciforme/Phillips ou tournevis plat de moyenne dimension, clé à molette ou jeu de clés métriques. Bien que toutes les précautions aient été prises lors de la fabrication de ce produit, soyez prudent lors ... - Page 6 Mettez les embouts de pied (C5) sur le pied arrière Gauche (C1) et le pied Avant gauche (C2) comme indiqué. Attachez les pieds (C1, C2, C3, C4) à la cuve ainsi assemblée en utilisant les boulons M6x10 (Ax8pcs) comme indiqué.
- Page 7 Fixez la tablette basse (C6) aux pieds en utilisant les boulons M6x10 (Ax4pcs) comme indiqué. Glissez l’axe de roue (C11) dans les trous correspondants des pieds Droits. Glissez les roues (C12x2pcs) à chaque extrémité de l’axe. Fixez les roues en place avec les écrous M10 (I x 2pcs).
- Page 8 Mettez les enjoliveurs de roue (C13 x 2pcs) sur les côtés extérieurs des roues. Fixez le support du panier à braise réglable aux panneaux Gauche et Droit (B3, B4) de la cuve en utilisant les boulons M6x10 (Ax4pcs) comme indiqué.
- Page 9 Arrière vue Avant vue Placez avec précaution le panier à braise réglable (B6) dans la cuve et fixez-le avec la goupille (Kx1pce) et le boulon M6x10 Bolts (Ax1pce) comme indiqué. Fixez la poignée du panier à braise (B14) au levier de réglage du panier à braise (B6) en utilisant le boulon demi-filetage M5x28 (Nx1pce) comme indiqué.
- Page 10 Attachez la poignée de la porte Charbon de bois (B11), la base de la poignée de la porte charbon de bois (B12) et le levier de fermeture de la porte Charbon de bois (B13) sur la Porte Charbon de bois en utilisant l’écrou M6 (Hx1pce), la rondelle D6 (Lx1pce) et la rondelle-ressort D6 (Mx1pce) comme indiqué.
- Page 11 Fixez les charnières basses (B5x2pcs) au panneau Arrière de la cuve (B2) en utilisant les boulons M6x45 (Cx4pcs), les rondelles-ressort D6 (Mx4pcs) et les rondelles D6 (Lx4pcs) comme indiqué. Fixez la poignée du chariot (C7) et la base de la poignée du chariot (C8) sur les pieds Gauche (C1, C2) en utilisant les boulons M6x70 (Dx2pcs) Note: Laissez le panier à...
- Page 12 Fixez les ventilations (B8x2pcs) sur le capot (A1) en utilisant les boulons M6x10 (Ax2pcs), les écrous M6 (Hx2pcs), les rondelles D6 (Lx2pcs) et les rondelles-ressort D6 (Mx2pcs) comme indiqué. Fixez les charnières supérieures (A6x2pcs) sur le capot (A1) en utilisant les boulons M6x35 (Bx4pcs), les écrous M6 (Hx4pcs), les rondelles D6 (Lx4pcs) et les rondelles-ressort D6 (Mx4pcs) comme indiqué.
- Page 13 Insérez l’Axe de charnière (Jx2pcs) dans le trou de la charnière, et bloquez-le avec la goupille (Kx2pcs). étape2 étape1 étape3 Fixez la tablette latérale droite avec crochets (C10) sur les pieds Droits (C3, C4) en utilisant les boulons demi-filetage M6 (Gx4pcs) comme indiqué.
- Page 14 Fixez l’ouvre-bouteille (C9) au pied Avant Gauche (C2) en utilisant les boulons M5x16 (Ex2pcs) comme indiqué. Note: Si les trous de l’ouvre-bouteille ne sont pas exactement en face des trous du pied du barbecue, placez simplement la vis du haut en premier sans serrer, puis mettez la vis du bas. Ensuite serrez les deux vis.
- Page 15 Fixez la poignée du tiroir à cendres (B10) et la base de la poignée du tiroir à cendre (A5) sur le tiroir à cendres (B9) en utilisant les boulons M5x16 (Ex2pcs) comme indiqué. Insérez le tiroir à cendres (B9) en le glissant sous le corps du barbecue.
- Page 16 Fixez la Grille de réchauffage (A7) sur le capot et la cuve comme indiqué. Mettez en place la Grille de cuisson (B7) LE MONTAGE EST TERMINE. RENDEZ-VOUS AUX PAGES SUIVANTES POUR LE MODE D’EMPLOI ET LES CONSEILS D’ENTRETIEN.
-
Page 17: Utilisation
qui sont à la norme européenne EN1860-3. Informations Importantes Ne pas utiliser lors de vents forts. Des Veuillez lire des instructions avec soin avant braises brûlantes peuvent s’envoler et causer des dommages ou des blessures de monter et utiliser le barbecue. sérieuses. - Page 18 recouverte par une plaque de cuisson pleine une boîte métallique peu profonde. Versez – cela comprend les plats de cuisson. Si la le liquide sur le charbon et attendez 5 à 10 surface cuisson entièrement minutes de manière à ce que le charbon recouverte, chaleur excessive...
-
Page 19: Soin Et Entretien
FAITES SURCHAUFFER VOTRE soulevée, ajoutez du charbon et replacez BARBECUE. Faites attention aux dégagements de soigneusement la grille, puis continuez la vapeur brûlante lorsque vous ouvrez le capot. cuisson lorsque le charbon est prêt. Lorsque vous utilisez des poignées pour retirer la grille, Contrôle des embrasements veillez à... - Page 20 peinture pour barbecue ou résistante à la Fixations chaleur. Les parties chromées doivent être Nous vous recommandons de vérifier et de recouvertes d’huile végétale. serrer toutes les vis, les boulons, etc. À intervalles réguliers. Surfaces de cuisson Quand le barbecue a refroidi, le nettoyer avec Rangement de l’eau chaude savonneuse.
-
Page 21: Outback® Garantie
OUTBACK® GARANTIE Les barbecues OUTBACK® sont garantis pour une période de deux (2) ans à partir de la date d’achat pour l’acheteur d’origine, contre les défauts de matière et de fabrication. OUTBACK® fournira gratuitement les pièces de rechange si: ...
